四探针法在薄膜电阻率测量中的优势



薄膜电阻率是材料电学性能的关键参数，对其准确测量在半导体、光电及新能源等领域至关重要。在众多测量技术中，四探针法因其卓越的精确性与适用性，已成为薄膜电阻率测量中广泛应用的标准方法之一。下文，Xfilm埃利将系统阐述四探针法的基本原理，重点分析其在薄膜电阻率测量中的核心优势，并结合典型应用说明其重要价值。



四探针法的原理

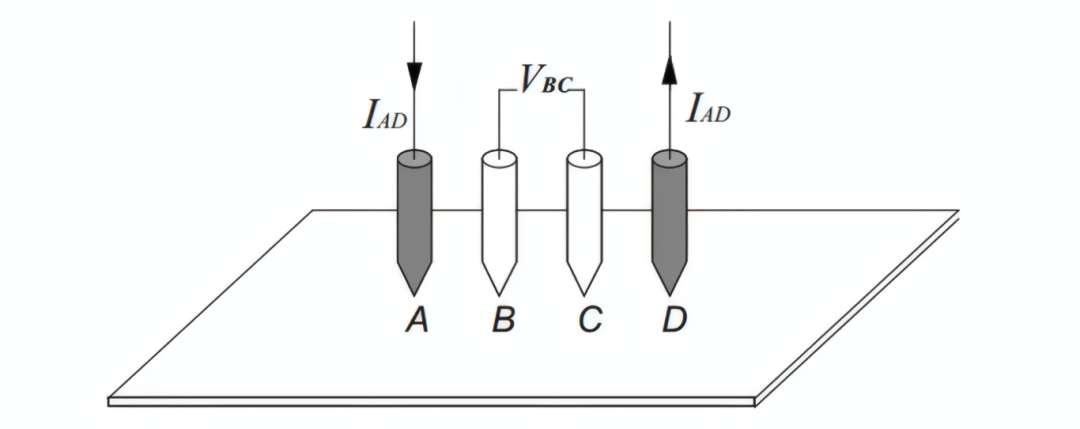

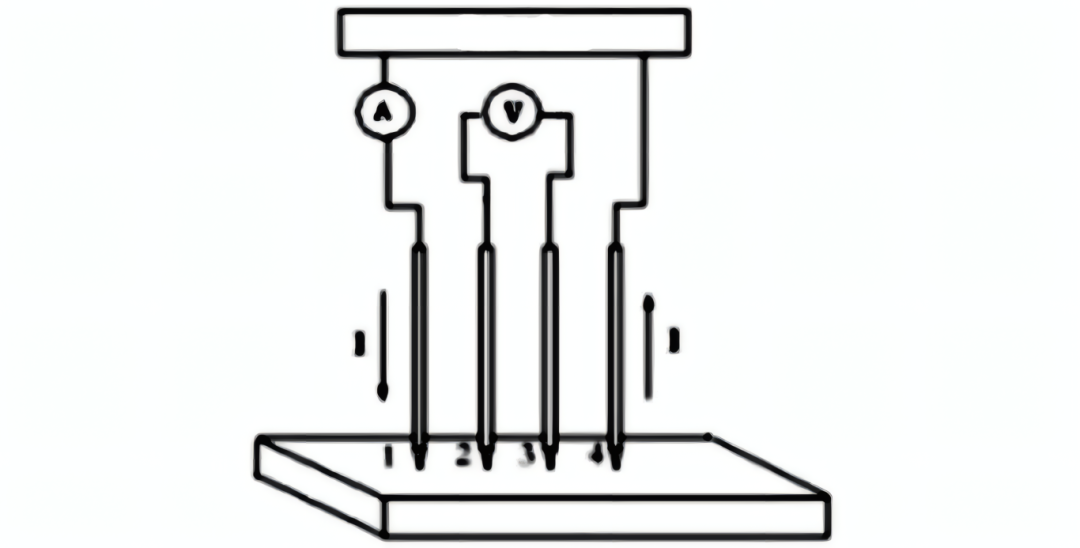

四探针法的理论基础是欧姆定律及电流场分布。方法使用四根等间距排列的金属探针（通常为钨材质）与薄膜表面接触。外侧一对探针通入已知恒定电流I，内侧一对探针则测量由此产生的电压降U。通过分离电流注入与电压测量回路，该方法从根本上消除了探针与样品间接触电阻的影响。

对于厚度均匀且远小于探针间距的薄膜，其方块电阻Rₛ（单位为Ω/□）可直接由公式 Rₛ = k · U / I 计算得出，其中 k 为与探针间距及样品几何尺寸相关的校正因子。方块电阻与电阻率ρ 的关系为 ρ = Rₛ · t（t 为膜厚），这使其成为表征薄膜导电能力的理想参数。

四探针法测量薄膜电阻率的优势

/Xfilm



四探针法测量薄膜电阻率

1. 高精度与低误差

传统两探针法的主要误差源于串联进回路的接触电阻。四探针法通过独立的高阻抗电压检测，使流过电压探针的电流极小，从而将接触电阻的压降影响降至可忽略水平。此特性使其在测量低电阻率金属薄膜或高掺杂半导体时，仍能保持极高精度。同时，该方法能有效抑制环境热电势及电磁干扰，确保数据可靠。

2. 非破坏性与良好重复性

四探针法的探针与样品间为轻压力点接触，不会造成薄膜划伤或结构损伤，属于真正的非破坏性测量。这使得对同一区域进行多次重复测量成为可能，确保了数据的一致性与统计可靠性，特别适用于对表面敏感的钙钛矿、有机半导体及柔性电子材料。

3. 广泛的材料与厚度适应性

四探针法对材料类型限制极小，适用于金属、半导体、导电氧化物、聚合物及复合薄膜等几乎所有导电或半导电材料体系。只要薄膜厚度满足“薄层”近似条件（通常厚度远小于探针间距），即可获得准确测量，适用范围从纳米级超薄膜到数微米厚膜。

4. 操作简便且易于自动化

四探针系统结构简单，主要由探针台、源表及控制系统构成，维护方便。现代商用设备高度集成化，具备自动点位测量、面扫描成像及实时数据分析功能，可无缝集成于生产线，实现高效在线质量控制，大幅降低了对操作人员的技术依赖。

5. 高效快速，适于规模化检测

四探针法可以在短时间内完成测量，结合自动平台可对大面积样品（如整片硅片或显示面板）进行快速电阻率分布扫描。这种高效率使其成为大规模工业生产中监控工艺均匀性与产品一致性的关键工具。

四探针法的典型应用

/Xfilm



在半导体制造中，四探针法用于精确测量硅衬底、外延层、离子注入区的方块电阻，是监控掺杂浓度与均匀性、优化工艺不可或缺的环节。

在透明导电薄膜（如ITO、FTO） 领域，四探针法用于无损、快速评估大面积薄膜的方阻均匀性，直接关联到触摸屏、太阳能电池等器件的性能。

对于新型光电材料（如钙钛矿薄膜），四探针法可准确测量其电阻率，为研究电荷传输机制、优化制备工艺以提高器件转换效率提供关键数据。

综上所述，四探针法凭借其高精度、非破坏性、广泛适用、操作简便及高效率的综合优势，确立了其在薄膜电阻率测量中的核心地位。随着材料科学与微纳器件的发展，该技术正不断向微区、高分辨及原位测量等方向演进，持续为前沿科研与高端制造提供强有力的表征支持。
