光伏规约转换器分布式光伏调控“四可”并网实施案例

1.背景

近年来，随着国家分布式光伏的利好政策，各地分布式光伏装机规模增加迅猛。分布式光伏具有间歇性、分散性、随机性等特点，由于电网末端容量受限，海量分布式光伏接入电网可能引发电网潮流方向改变、局部电压越限、继电保护误动等影响。



光伏发电逆变器数据，逐步成为国家电网管控对象。针对市场逆变器种类不一、接口不一等现象，需要统一协议对接，实现规范并网。

根据国网公司“现代先进测量体系建设三年行动方案”和《低压分布式光伏计量采集典型设计方案》要求，为更好地适应分布式能源、储能、交互式用能设施等大规模并网需求，需建设低压分布式光伏“四可”能力，探索电网智能感知和灵活控制新技术，助力“以新能源为主体的新型电力系统”建设工作。

2.需求

湖北、陕西地区，分布式光伏发电并网项目，利用现有计量采集资源，构建“采集系统主站+采集终端+智能电能表+表后智能断路器”的物理架构，实现低压分布式光伏可观、可测、可控、可调，即“四可”。

1.可观-建立低压分布式光伏运行集控微应用， 实现台区终端、智能电能表、智能断路器、光伏逆变器等设备的运行状态在线监测。

2.可测-全部低压分布式光伏用户实现15分钟级负荷数据全采集。对于重要台区光伏用户及关键数据实现 5 分钟采集，试点探索 1 分钟级采集。

3.可控-通过可观可测数据，制定不同控制策略，实现并离网远程即时控制。

4.可调-通过光伏逆变器的延伸采集控制，试点建设光伏发电功率柔性调节能力。通过对现场设备开展改造， 实现单户柔控、群调群控。

3.实施

光伏规约转换器（DAQ-GP-485HPLC），实现逆变器数据modbus RTU协议转换为国网698.45协议，通过电力载波通讯（HPLC）方式受国家电网管控。

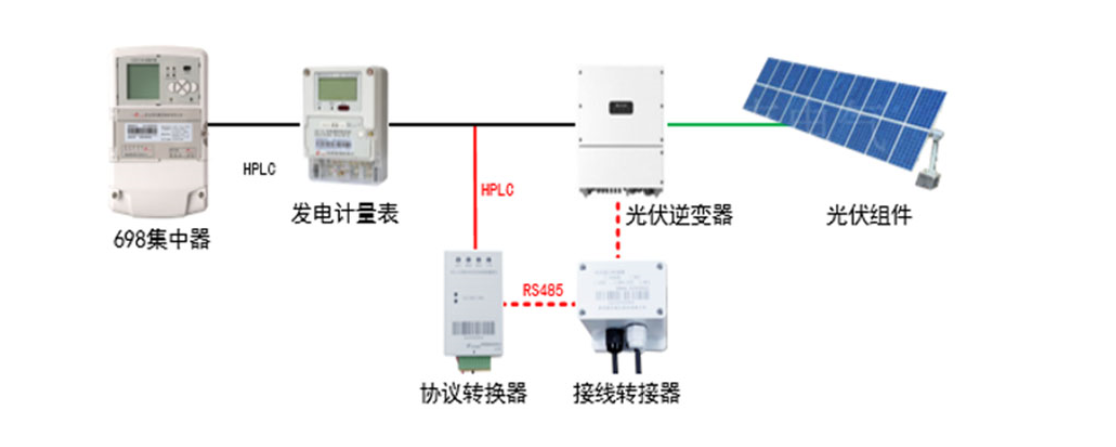

实施网络拓扑图

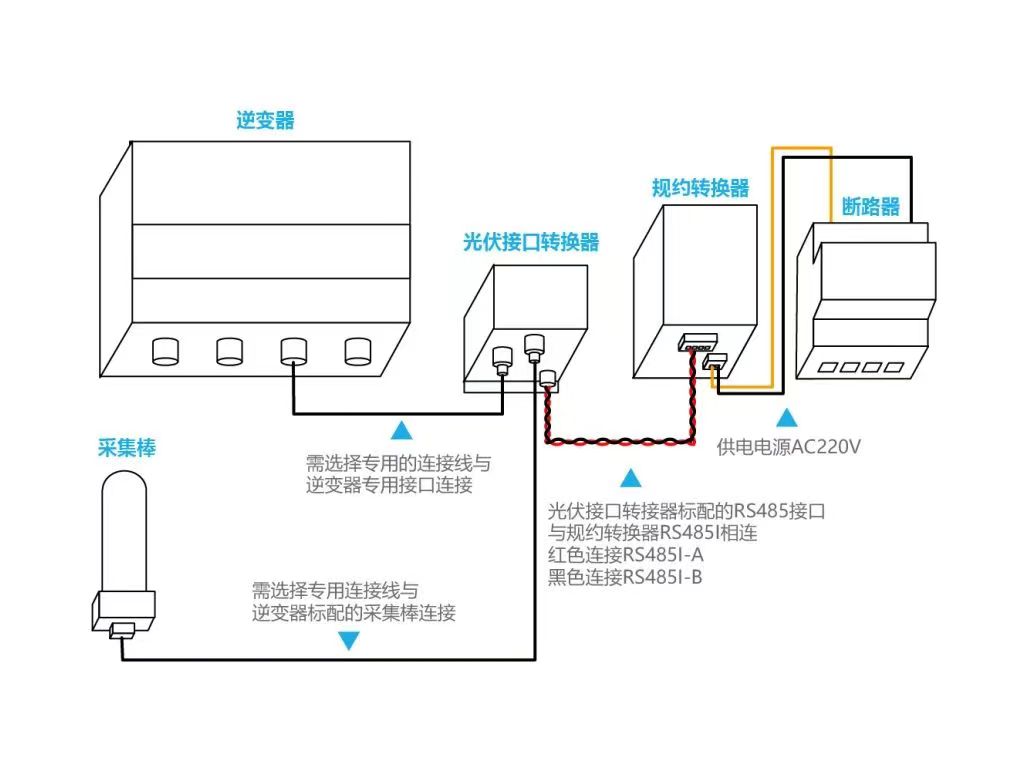

安装示意图

具体实施过程视现场逆变器种类、型号、接口类型的不同，也可以采用485直连方式单独对接光伏规约转换器（省去接口转换器部分）。

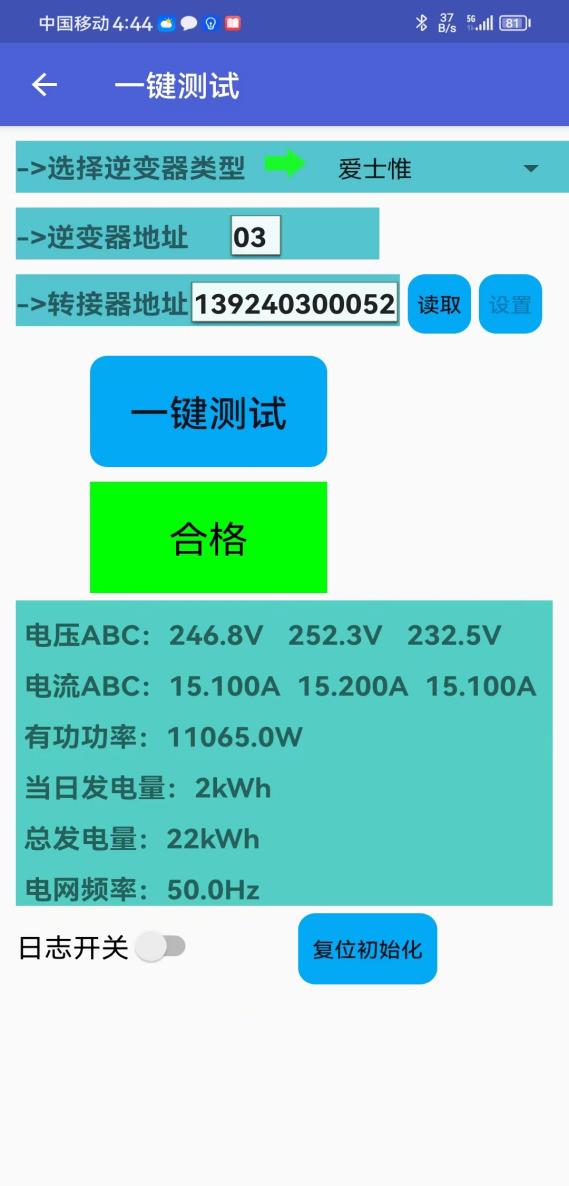

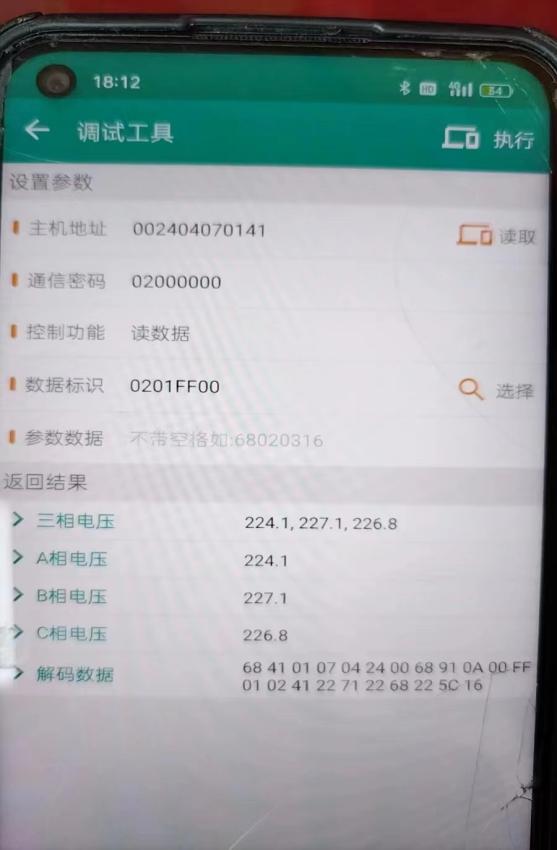

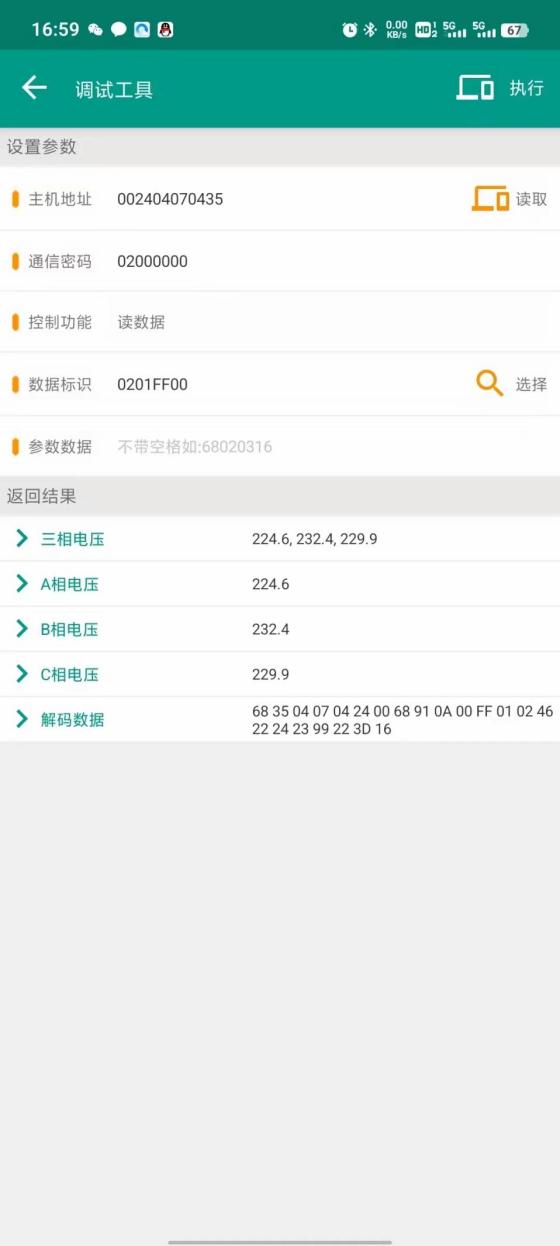

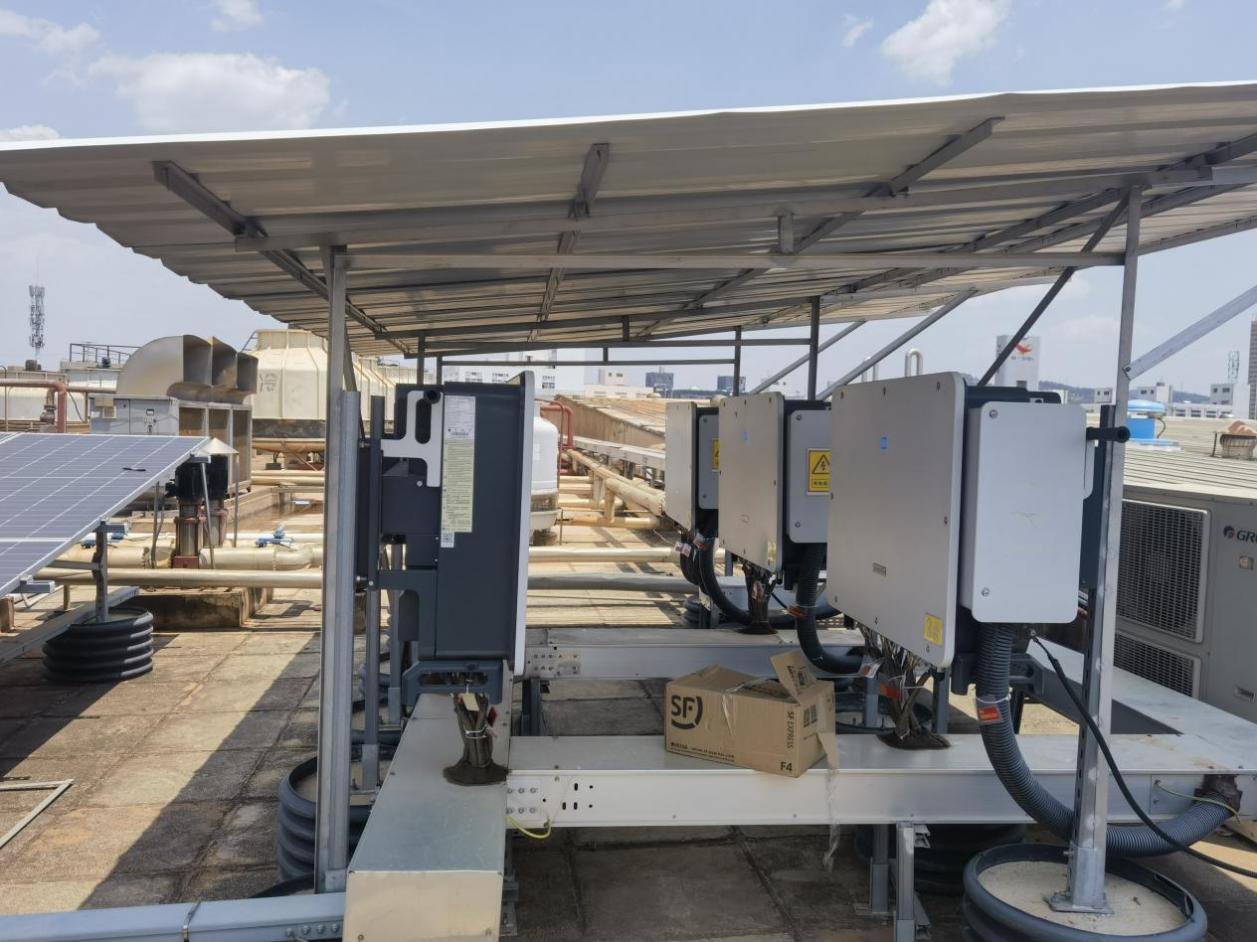

4.部分实施成果展示

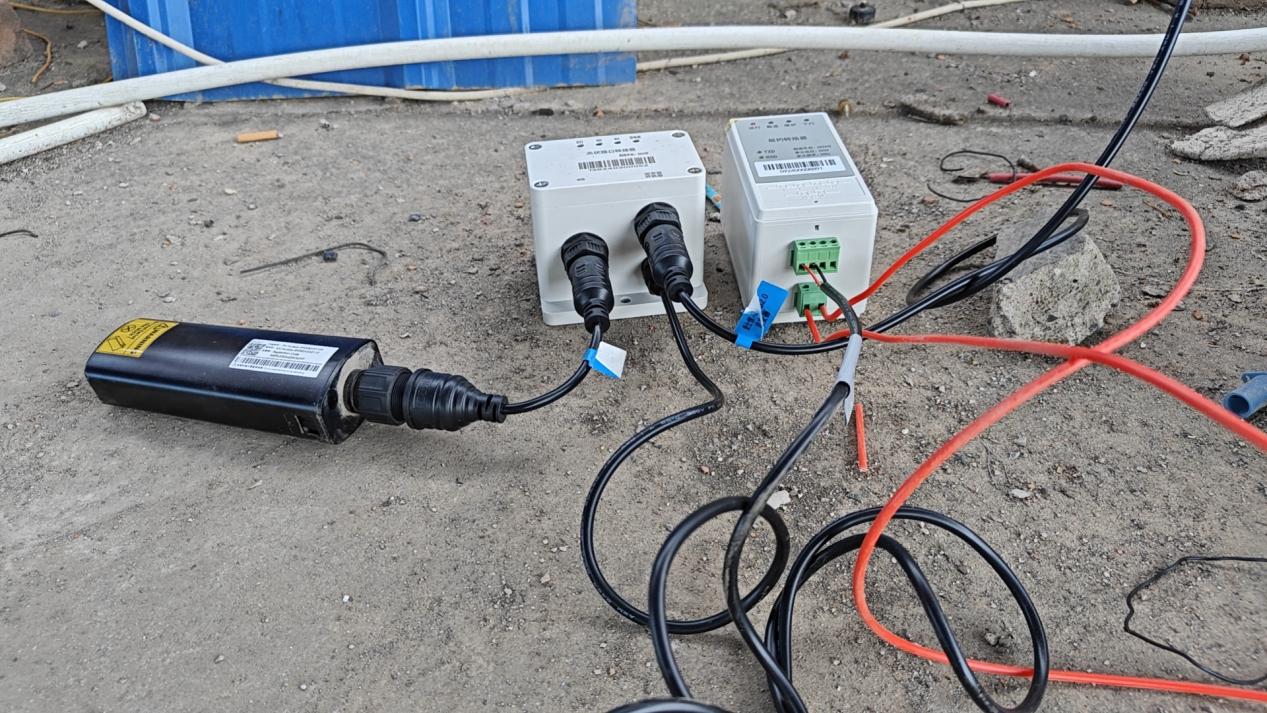

爱仕维逆变器实施案例

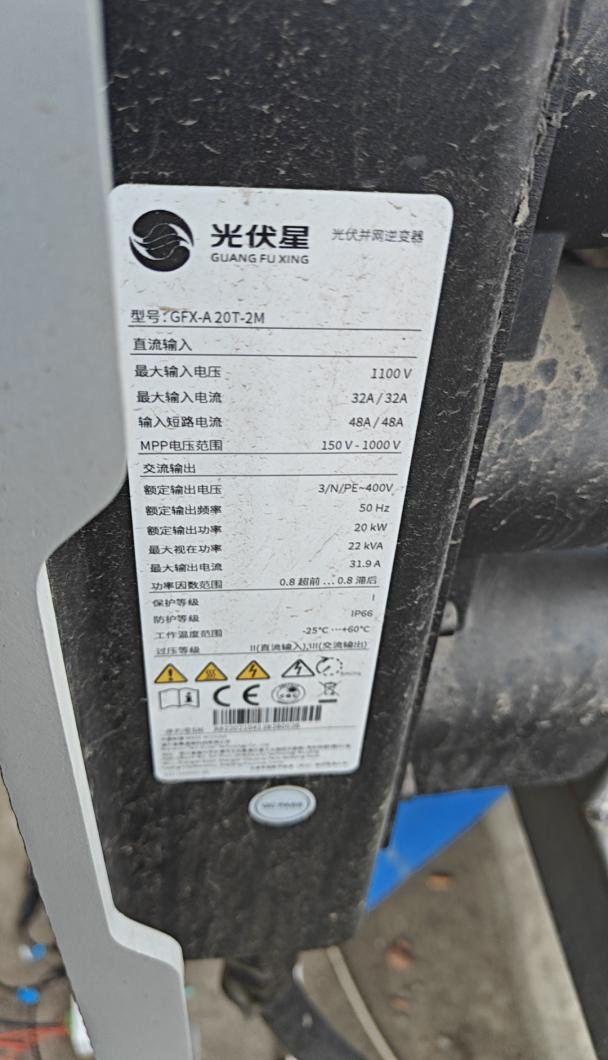

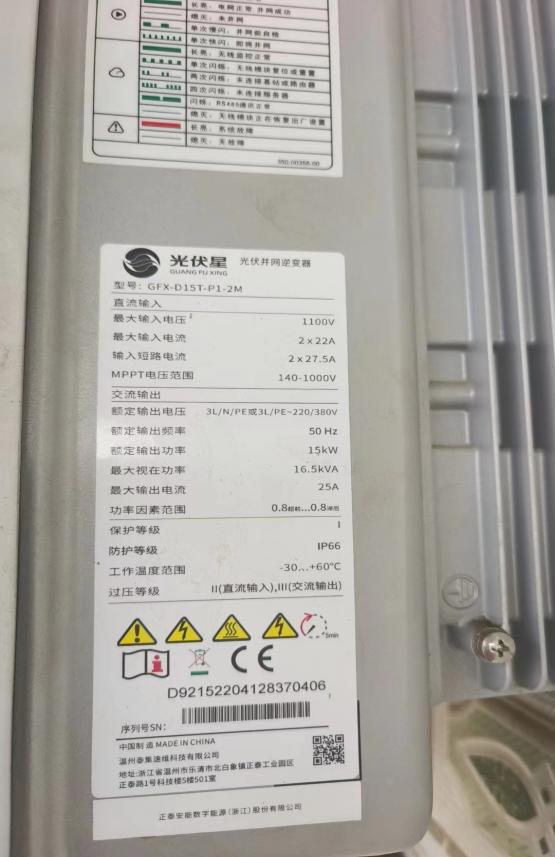

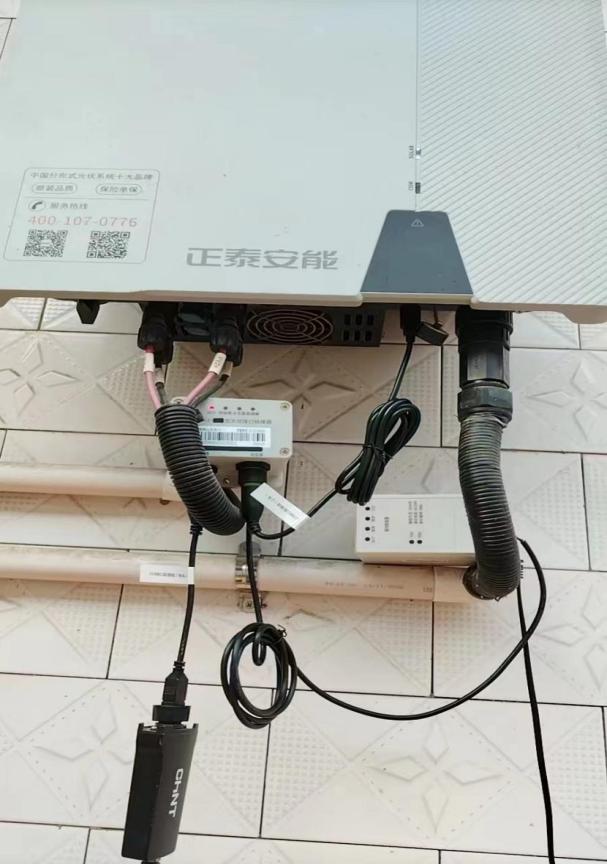

正泰逆变器实施案例

固德威逆变器实施案例（485直连方式）

序号	逆变器厂家	逆变器型号	逆变器品牌	采集器端口	备注
1	正泰	GFX-A系列	爱士惟	1.usb接口采集棒 2.网口（485直连）	采集成功
2	正泰	GFX-D系列	固德威	1.usb接口采集棒 2.485直连（6针或8针或卡扣端子）	采集成功
3	正泰	GFX-K系列	科士达	1.485直连（4针com口）	采集成功
4	-	-	古瑞瓦特	1.usb接口采集棒 2.485直连（4针）	采集成功
5	-	-	首航	1.usb接口采集棒 2.485直连（16针com口）	采集成功
6	-	-	上能	1.485直连（8针com口）	采集成功
7	固德威	GwK100-GT	固德威	1.usb接口采集棒(未实施) 2.485直连（8针com口）	采集成功
8	麦田能源	T25Pro T15Pro	麦田	1.485直连（8针com口）	采集成功

5.主流逆变器实物接口图片

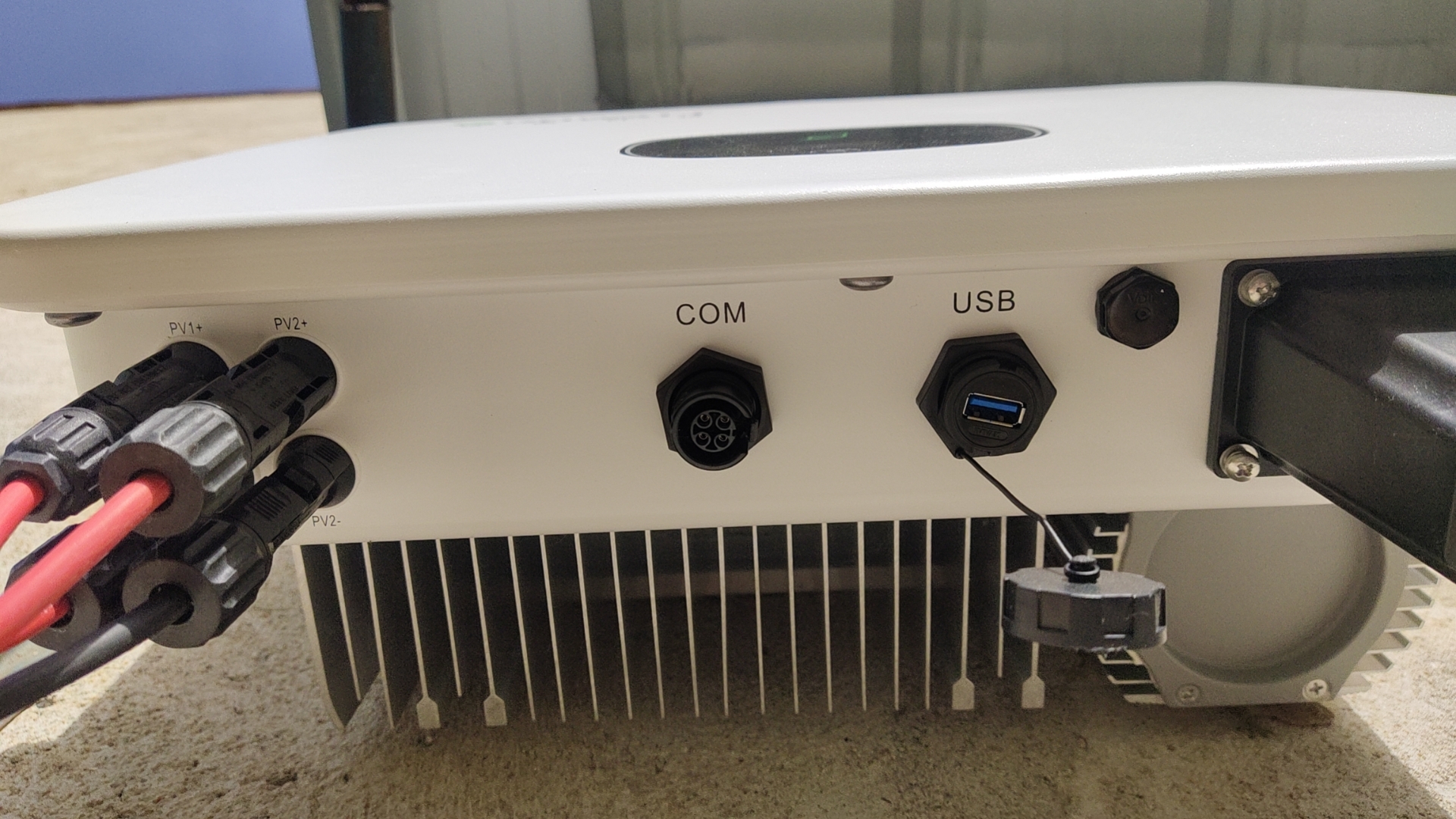

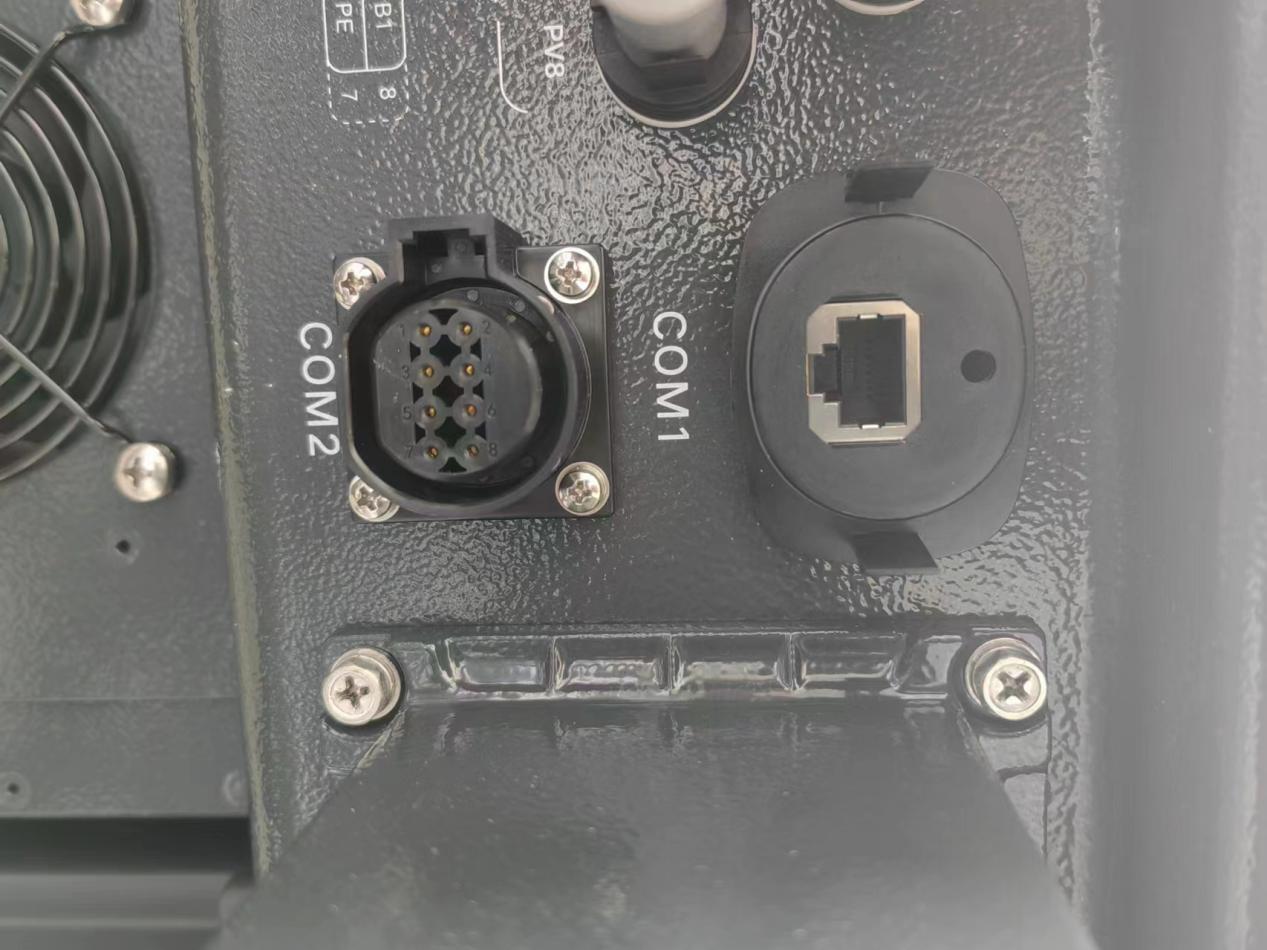

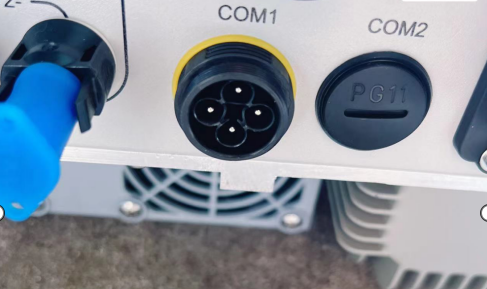

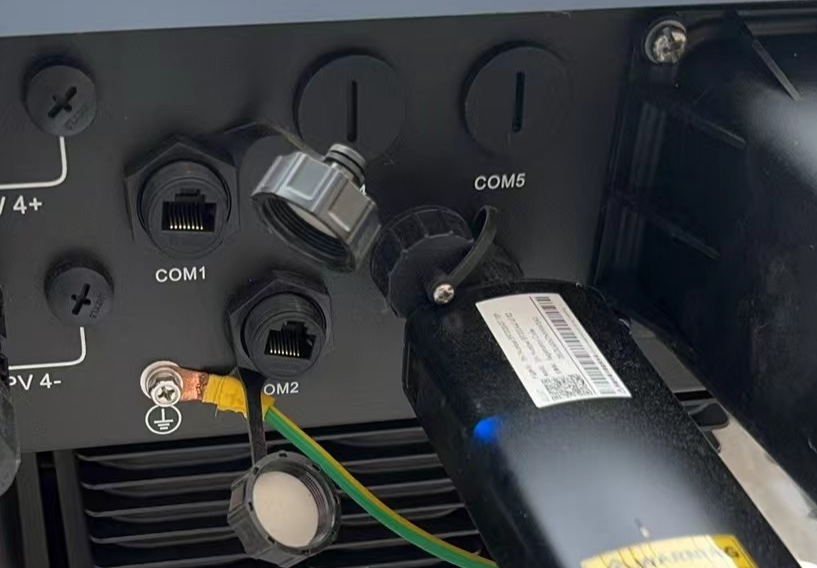

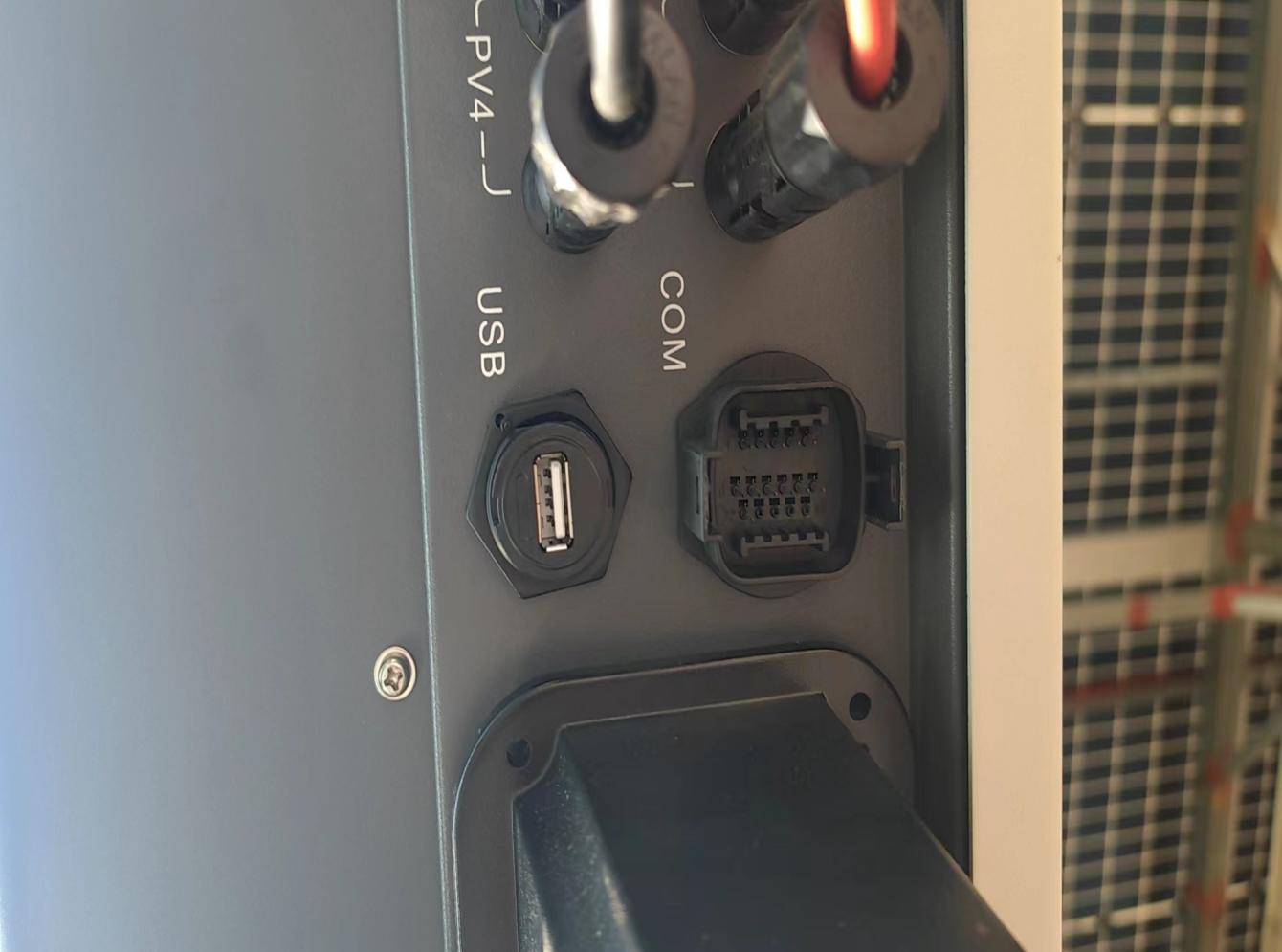

爱仕维逆变器（485直连对应网口，采集棒对应USB接口）古瑞瓦特（485直连4针航插，采集棒是USB232）科士达（4针航插）    固德威（485直连8针COM口，采集棒USB口）首航（485直连16针com口，USB232）阳光逆变器（485直连4针COM口，采集棒RJ45口）
