华德合金电阻:MHTC1206系列电流检测电阻产品介绍

一、产品概述

华德合金电阻MHTC1206 系列电流感测电阻是一款采用金属板结构设计的高精度电子元件，属于长电极、两端子且无侧导类型，尺寸规格为 0.12×0.06 英寸，专为精准电流检测场景打造。该系列产品以锰铜合金为核心材质，结合先进的制造工艺，具备低阻值、高精度、高可靠性等显著优势，广泛适用于各类需要精准电流监测的电子设备及电路系统中。

二、产品型号解析

MHTC1206 系列产品型号由五部分组成，各部分含义如下：
1.  产品系列号（MHTC1206）：代表长电极、两端子、无侧导设计，尺寸为 0.12×0.06 英寸；
2.  产品材质（M）：采用锰铜合金（MnCu alloy），确保电阻性能稳定；
3.  产品瓦特数：例如 1W0 表示 1.0 瓦特，1W5 表示 1.5 瓦特，明确产品功率承载能力；
4.  产品阻值：采用特定标识方式，如 1.5mΩ 标识为 1M50，2mΩ 标识为 R002，直观呈现标称电阻值；
元件电阻偏差值：F 代表 ±1%，G 代表 ±2%，清晰标注电阻精度等级。

三、核心参数与规格

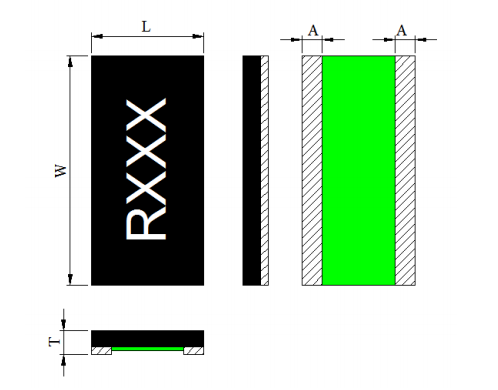

（一）物理尺寸（单位：mm）

产品型号	宽度（W）	长度（L）	厚度（T）	电极间距（A）
MHTC1206M1W0-Series R001	3.20±0.25	1.60±0.25	最大 0.45	0.35±0.15
MHTC1206M1W0-Series 1M50~R005	3.20±0.25	1.60±0.25	最大 0.40	0.35±0.15

（二）电气特性

产品型号	电阻值（mΩ）	额定功率（Watt）	电阻偏差（%）	温度系数（ppm/℃）
MHTC1206M1W0-Series R001~R005	1~5	1.0	±1%(F)	±50

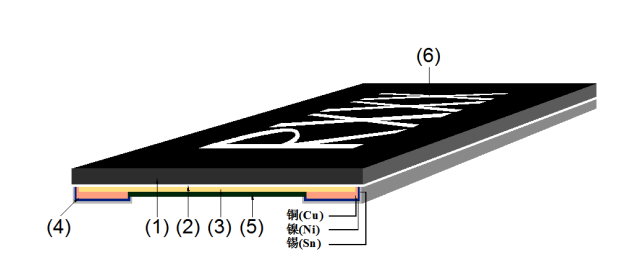

（三）结构与材料

1.  基板：环氧树脂（epoxy），提供稳定支撑；
2.  粘著胶层：环氧树脂（epoxy），确保各结构层牢固贴合；
3.  电阻本體：铜合金（Cu-alloy），保障电阻性能稳定；
4.  端電極：锡、镍、铜（Sn、Ni、Cu），具备优良导电性与可焊性；
5.  保护防焊层：绿色防火级环氧树脂，符合 UL-94-V0 要求，有效防护元件；
6.  文印防焊层：白色防火级环氧树脂，符合 UL-94-V0 要求，清晰呈现产品标识。
（四）环境特性
1.  操作温度范围：-55℃~155℃，适应多种工作环境；
2.  存储条件：在温度 + 10℃~40℃、相对湿度≤75% 的密闭环境下可存放 2 年；在温度 + 10℃~60℃、相对湿度 95% 的非露天下最多可存放 30 天。

合金电阻合金材料

四、产品特性与可靠性

MHTC1206 系列电流感测电阻经过多项严苛测试，确保在各类工况下的稳定表现：
1.  瞬间过载测试：在 25±2℃环境下，施加 2.5 倍额定功率，持续 5 秒，电阻变化量≤±(1.0%+0.5mΩ)，符合 IEC60115-1 4.13 标准；
2.  高低温测试：在 - 55±2℃（低温）和 155±2℃（高温）环境下分别持续 1000 小时，电阻变化量均≤±(1.0%+0.5mΩ)，符合 IEC60115-1 4.25 标准；
3.  湿度负载寿命测试：在 60±2℃、95% 相对湿度环境下，以额定电压负载，按 90 分钟通电、30 分钟断电循环，持续 1000 小时，电阻变化量≤±(2.0%+0.5mΩ)，符合 IEC60115-1 4.25 标准；
4.  冷热冲击测试：经历 - 55℃（30 分钟）→室温（3 分钟）→155℃（30 分钟）→室温（3 分钟）的 100 个循环，电阻变化量≤±(1.0%+0.5mΩ)，符合 IEC60115-1 4.19 标准；
5.  可焊性测试：在 245±5℃锡炉中浸入 3±0.5 秒，锡覆盖面积＞95%，符合 IEC60115-1 4.17 标准；
6.  机械冲击测试：承受 100G 加速度、6ms 振幅时间的冲击后，电阻变化量≤±(1.0%+0.5mΩ)，符合 IEC60115-1 4.21 标准。

五、焊接与包装规格

（一）焊接条件
1.  回流焊：遵循标准温度曲线，建议采用红外线、热蒸气或热风焊接方式，避免温度超出规定范围导致产品损坏；
2.  烙铁焊接（热风设备）：温度 350℃，焊接时间 3~5 秒；
3.  建议焊锡垫尺寸：P=0.60mm，W=3.68mm，D=1.30mm，适用于特定焊垫设计及稳定电流工况。
（二）包装信息
1.  包装数量：每卷 5000pcs，重量 140±30g；
2.  捲轮规格：A=178±5mm，N=60±2mm，W1=9.0±1mm；
3.  密封胶膜剥離强度：0.1–1.0N（10-100gf），剥离角度 165~180°，确保包装密封性与使用便捷性。

六、出货测试标准

每一批次产品（最大批量不超过 500Kpcs）均需通过以下严格测试方可出货：
1.  外观检查：通过放大镜观察，产品无脏污、不洁、文印错误、破损等缺陷；
2.  尺寸检测：使用经校正的尺规（如卡尺、千分尺等）测量，尺寸符合规定标准；
3.  电阻值测量：在 25℃环境下采用四线量测技术，电阻值在规定范围內；
4.  温度系数（TCR）测试：通过四线法测量 25℃与 125℃下的电阻值，代入公式计算 TCR，结果符合标准；
5.  绝缘电阻测试：使用绝缘测试仪测量，防焊层与电阻本體间绝缘电阻不低于 100MΩ。

七、总结

华德合金电阻MHTC1206 系列电流感测电阻凭借精准的阻值控制、优异的温度稳定性、可靠的机械与环境适应性，以及严格的质量管控体系，成为电子设备电流检测场景的理想选择。无论是在工业控制、汽车电子还是消费电子产品中，该系列产品都能以稳定的性能助力设备实现精准监测与高效运行。我们始终坚守品质承诺，严格遵循产品规格标准，为客户提供高品质、高可靠性的电子元件解决方案。未来，我们也将持续优化产品性能，以满足更多应用场景的需求，与客户携手共创更优质的电子应用体验。
