华德合金电阻：PMSH1206系列电流感测电阻产品详情

华德合金电阻PMSH1206 系列是一款高性能金属板电流感测电阻，采用紧凑结构与可靠设计，具备短电极、两端子、纯金属材质特性，标准尺寸为 0.12×0.06 英寸。该系列专为各类电子设备的精准电流感测需求打造，拥有优异的电气性能与强劲的环境适应能力，无论是工业控制系统、汽车电子还是消费电子产品，都能提供稳定、精准的电流测量支持。

核心规格

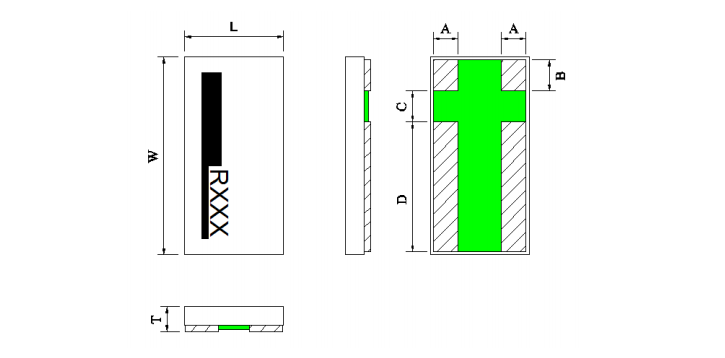

尺寸参数

PMSH1206 系列严格遵循尺寸标准，确保安装兼容性。产品长度（L）为 3.20±0.20mm，宽度（W）为 1.60±0.20mm，电极长度（E）为 0.50±0.20mm，高度（H）为 0.70±0.15mm。紧凑的尺寸设计使其能轻松融入密集的电路布局，不占用过多空间。

华德合金电阻

材质与电气特性

系列提供两种高品质合金材质选择：卡玛复合合金（KarMa）适用于 150-200mΩ 阻值范围；锰铜复合铜合金（MnCu, Cu）则对应 101-140mΩ 阻值。2-100mΩ 阻值规格采用 1.0W 功率设计，搭配锰铜复合合金，保障性能稳定；1mΩ 与 1.5mΩ 阻值规格同样为 1.0W 功率，温度系数（TCR）为 ±380ppm/℃。

全系列产品工作温度范围覆盖 - 55℃至 + 170℃，功率等级分为 0.5W 与 1.0W，可满足不同功率需求。多数规格的温度系数（TCR）为 ±50ppm/℃，确保温度波动时阻值漂移极小。阻值偏差选项包括 ±0.5%（D）、±1%（F）、±2%（G）、±5%（J），可灵活适配各类精度要求，同时支持根据客户需求提供规格外的定制阻值。

结构设计

PMSH1206 系列采用多层精密结构设计：核心为高纯度合金制成的电阻体，外部覆盖保护层以提升耐用性；辅以镀铜层、镀镍层与镀锡层，确保产品具备优良的可焊性与抗腐蚀性；表面设有清晰标识，便于产品识别与追溯。

可靠性与环境性能

可靠性测试

PMSH1206 系列经过多维度严苛可靠性测试，保障长期稳定运行：

• 短时间过负荷测试：能承受 5 倍额定功率冲击，阻值变化（ΔR）≤±0.5%；
• 高温高湿偏压测试：在 10% 额定功率、85±5% 相对湿度、85±5℃环境下，经 1000 小时（90 分钟通电 / 30 分钟断电循环）测试，ΔR≤±0.5%；
• 温度循环测试：历经 - 55℃至 + 125℃的 1000 次冷热循环，静置 24±4 小时后，ΔR≤±0.5%；
• 操作寿命测试：在 125±3℃恒温环境下施加额定电流 1000 小时，ΔR≤±0.5%；
• 低温存储、高温存储、抗焊锡热、可焊性及焊锡粘合强度等测试均符合 JIS C 5201、MIL-STD-202、JESD22 等行业标准，确保产品在各类应用场景下的耐用性。

环境适应性

产品具备出色的环境适应能力，工作温度范围 - 55℃至 + 170℃，可在极端温度条件下稳定工作。当环境温度超过 70℃时，可依据额定功率温度衰变曲线进行功率降额使用。在温度 + 5℃~+35℃、相对湿度 40%~75% 的密闭环境中，产品存储寿命可达 2 年。

焊接与包装

焊接要求

推荐焊垫尺寸为 a=1.8±0.1mm、b=1.7±0.1mm、L=1.6±0.1mm。回流焊需遵循特定温度曲线，包含预热区、保温区、回流区（最高温度 250℃）及冷却区，严格控制各阶段时间参数；波峰焊最高温度不超过 260℃，需匹配适宜的升温速率与停留时间。支持红外线、热蒸气、热风等焊接热源，但若超出推荐温度范围，可能导致产品功能损坏。

包装规格

产品采用卷盘包装，每卷 5000 件。卷盘规格符合行业标准，关键尺寸包括 B=2.00±0.5mm、C=13.50±0.5mm、D=21.00±0.5mm、M=60.00±1.0mm、W=178.0±2.0mm、另一个宽度参数 9.00±0.5mm。载带规格经过优化设计，保障产品存储与运输安全，核心尺寸包括 W=8.00±0.20mm、P0=4.00±0.10mm、P1=4.00±0.10mm、P2=2.00±0.10mm、A0=2.00±0.20mm、B0=3.60±0.20mm、D0=1.50+0.50mm、F=3.50±0.05mm、E=1.75±0.10mm、T=0.81±0.15mm。密封胶剥离强度为 0.1-0.7N（10-70gf），剥离角度 165-170°，便于拆包且不损伤产品。

结语

PMSH1206 系列金属板电流感测电阻以紧凑尺寸、高精度、高可靠性为核心优势，是各行业电流感测应用的理想选择。其严格的尺寸控制、丰富的材质与阻值选项、卓越的环境适应性及严苛的可靠性测试，确保产品在恶劣工况下仍能稳定运行。优化的焊接设计与标准化包装，既方便电路集成，又保障运输安全。无论是标准需求还是定制化阻值方案，PMSH1206 系列都能提供卓越的性能与价值，为电子系统的稳定运行提供有力支撑，助力电子技术的持续发展。
