1. 项目背景

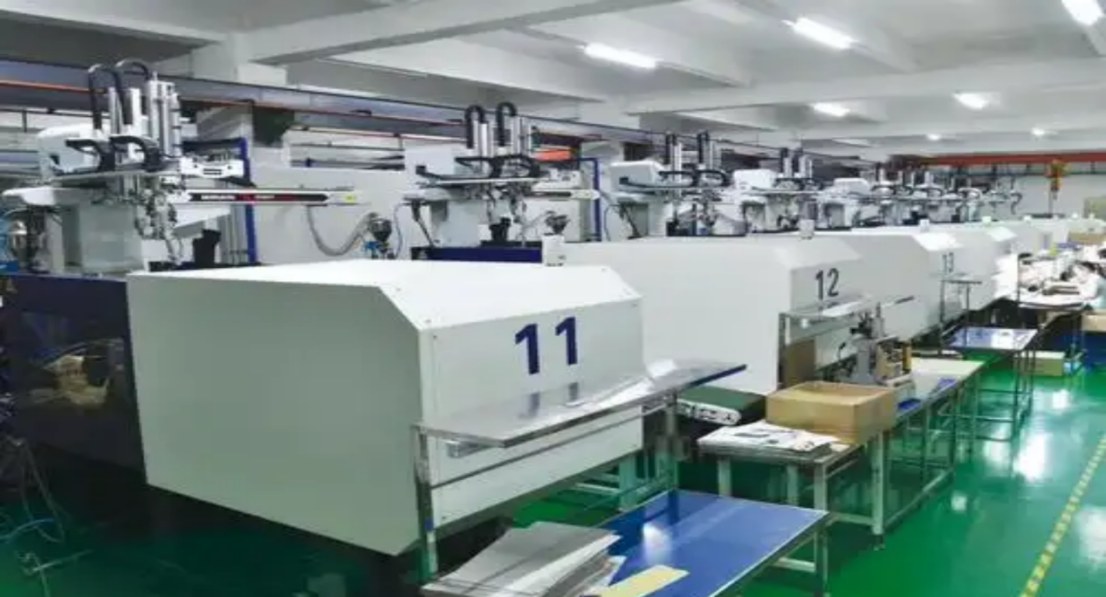

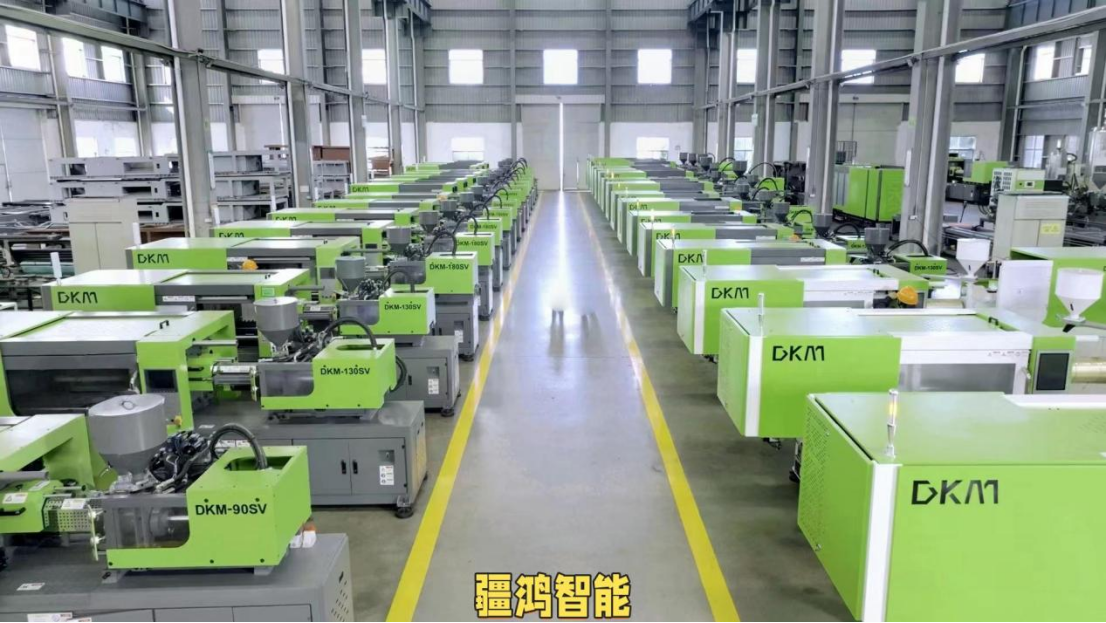

在塑料与橡胶制品生产线中，注塑机是核心装备。其动作如模具开合、顶针顶出、冷却水阀启停等，多由大量继电器执行简单的开关控制。同时，现代注塑工艺对温度、压力参数的实时监控与连锁控制要求日益精确。我们面临一个典型的改造场景：生产线核心采用高性能的倍福（Beckhoff）PLC，其基于EtherCAT总线，以实现高速、精确的伺服与IO控制；而现场层则存在大量沿用已久、稳定可靠的DeviceNet总线继电器柜与分布式IO模块，用于连接并驱动上述执行机构。
若全部替换为EtherCAT从站，成本高昂且停产周期长；若保留原有DeviceNet网络，则无法与新一代控制核心直接对话。因此，寻找一种可靠、高效的协议转换方案，实现EtherCAT主站与DeviceNet从站网络的无缝集成，成为项目成败的关键。

2. 方案设计与系统拓扑

我们的设计核心是引入一台JH-ECT-MDVN型号EtherCAT转DeviceNet网关。该网关扮演着“翻译官”与“调度员”的双重角色。

系统拓扑原理如下：
-   控制层： 倍福CX系列PLC作为EtherCAT主站。工程师在TwinCAT编程环境中，像配置本地EtherCAT IO模块一样，对网关进行组态。网关在EtherCAT网络中呈现为一个或多个符合标准的从站，其输入输出过程数据对象（PDO）被直接映射到PLC的映像区。
-   转换层： EtherCAT转DeviceNet网关是物理与协议转换的核心。它内部维护着双向数据交换引擎：一端实时解析来自EtherCAT主站的命令数据，另一端则遵循DeviceNet协议规范，充当DeviceNet主站，周期性地扫描、读写下游DeviceNet从站。
-   设备层： 原有的DeviceNet网络得以完整保留。包括控制模具液压阀的继电器单元、管理冷却水路通断的远程IO模块、以及连接压力开关和温度阈值的数字量输入模块等，均作为DeviceNet从站挂接在网络上，通过一根总线电缆与网关的DeviceNet接口连接。

通过此拓扑，PLC对任何一个远端继电器的控制命令，仅在毫秒级内，便可经由EtherCAT网络、网关、DeviceNet网络传递至最终执行器，实现精准的程序化控制。

3. 网关：系统集成中不可或缺的桥梁

在本次应用中，网关的价值远不止于协议转换。其不可或缺性体现在三个方面：
-   数据映射与优化： 网关能够将DeviceNet从站离散的位数据，整合为EtherCAT从站规整的字或字节数据，极大优化了PLC程序处理效率。同时，可对设备状态进行预诊断与过滤，仅将关键状态上报PLC，减轻主站负荷。
-   网络隔离与稳定性： 网关在物理层和协议层实现了EtherCAT高速网络与DeviceNet设备层网络的隔离。DeviceNet网络上可能存在的偶发干扰或某一从站故障，被有效限制在本地，不会冲击上层的EtherCAT主干网络与控制器的稳定运行。
-   工程与维护便捷性： 对PLC程序员而言，整个DeviceNet网络如同一个本地IO站，无需深入了解DeviceNet细节。现场设备维护人员则可在熟悉的DeviceNet层面进行排查与更换，两者工作界面清晰，互不干扰。

总结与创新

本次疆鸿智能EtherCAT与DeviceNet的融合实践，绝非简单的技术嫁接。其创新点在于：我们以最小化的改动和成本，赋予了传统DeviceNet设备网络新的生命力，使其无缝接入现代高性能实时以太网控制系统。这不仅保护了既有设备投资，缩短了改造工期，更创造了一种“高速核心+稳健末端”的混合架构范式。这种架构兼具EtherCAT的卓越性能与DeviceNet的布线简便、抗干扰强及器件成本优势，尤其适用于注塑机这类对时序控制与可靠开关量控制均有高要求的复杂场景。

它证明，在工业自动化迈向万物互联的进程中，精妙的协议转换与系统集成方案，往往是实现生产线渐进式智能化升级、兼顾效率与效益的最优解。
