从协议到实践——EtherNet/IP与NetStaX的最新进展

在工业自动化领域，通信协议是设备互联的核心。EtherNet/IP（EIP）作为全球应用最广泛的工业以太网协议之一，不仅长期占据北美市场主导地位，也逐渐成为全球工业互联的关键语言。



本文将从EtherNet/IP的技术原理入手，深入解析其通信机制并结合Pyramid Solutions的NetStaX EtherNet/IP stack最新版本更新，探讨其对开发者和企业的价值。

一、EtherNet/IP协议原理

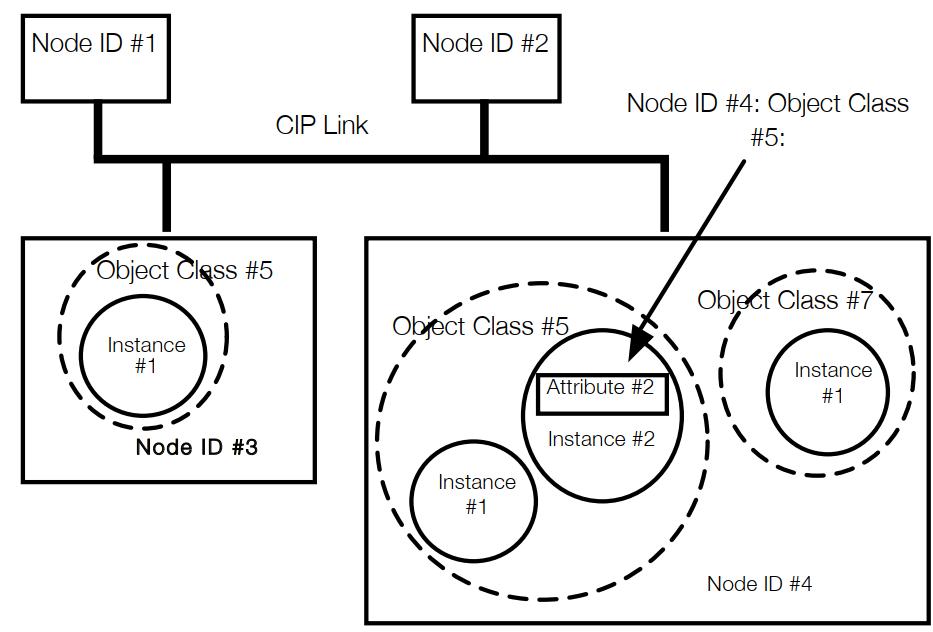

1、基于CIP的对象模型

EtherNet/IP的应用层基于CIP（Common Industrial Protocol），它采用面向对象的设计，拥有一系列规范的对象来加速网络的配置，如以下对象：

• Identity Object：标识设备信息（厂商、设备类型、序列号）。
• Message Router Object：负责消息路由，将请求分发到正确的对象。
• Connection Manager Object：管理连接的建立、维护和释放。
• Assembly Object：用于输入/输出数据的打包和传输。

这种对象模型实现了设备功能的标准化，保证了不同厂商设备之间的互操作性，为跨系统集成提供了基础。同时，它也为协议的可扩展性和未来功能演进提供了技术支撑，例如在安全通信、远程管理和云端数据交互等方向上具备天然的拓展能力。

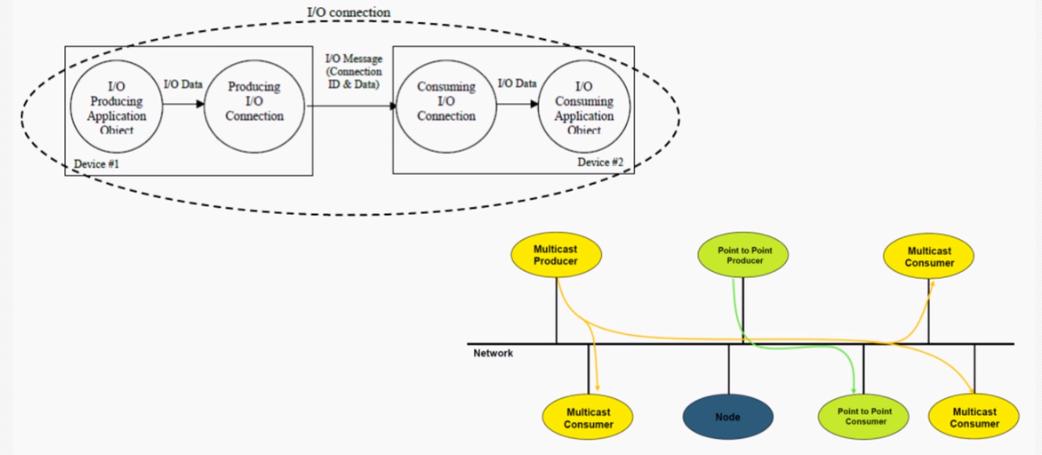

2、通信机制

EtherNet/IP使用标准以太网和TCP/UDP/IP协议栈，支持两种通信方式：

• 显式消息（Explicit Messaging）：基于TCP，主要用于传输配置、诊断和非实时数据。应用方向包括设备参数下载、远程维护、故障诊断等场景。
• 隐式消息（Implicit Messaging）：基于UDP，主要用于传输实时I/O数据，强调低延迟和高效率。应用方向包括生产线上的传感器数据采集、驱动器控制、机器人动作同步等。

这种双机制设计使EtherNet/IP能够同时满足“管理与配置”和“实时控制”的需求，既保证了系统的灵活性，又确保了生产过程的高效性。

3、Scanner与Adapter

在EtherNet/IP网络中，设备分为Scanner和Adapter两类：

• Scanner：主动发起通信的控制器（如PLC、工业PC），负责建立连接并周期性请求数据。应用方向包括生产线的中央控制、机器人控制系统、过程自动化的核心调度。
• Adapter：响应Scanner请求的设备（如传感器、驱动器、执行器），提供数据或执行命令。应用方向包括温度/压力传感器的数据采集、电机驱动器的速度控制、机器人末端执行器的动作执行。



这种角色划分保证了系统的层次性和稳定性：Scanner负责整体协调，Adapter专注于具体执行，从而实现了复杂生产系统的高效协同。

二、美国市场趋势与特点

在北美市场，EtherNet/IP的应用场景非常广泛，几乎覆盖工业自动化的各个层面。

• 在工厂自动化领域，它承担着PLC与传感器之间的实时通信任务，确保生产过程的高效与稳定；
• 在流程工业中，它支持复杂生产线的数据交换与监控，广泛应用于石化、制药、食品等连续生产行业；
• 在混合制造场景下，它则成为跨系统互联与集成的关键，使不同厂商的设备能够在同一网络中协同工作。



这种广泛应用得益于EtherNet/IP的多重优势——如拥有成熟的生态体系，大量设备原生支持该协议，形成了庞大的产业链和应用基础等。其次，ODVA的认证体系保障了标准化与合规性，使不同厂商的产品能够无缝集成，降低了企业在部署和维护上的风险。同时，EIP在IT/OT融合方面表现突出，可以与企业 IT系统无缝对接，支持数据采集、分析与云端应用，从而推动智能制造和工业互联网的发展。



整体来看，美国市场的特点在于高度重视标准化与合规性，企业更倾向于选择经过认证的成熟协议，以确保长期稳定运行。同时，制造业与信息化的结合是美国工业升级的重要方向，EtherNet/IP在这一过程中扮演了桥梁角色，连接了生产现场与企业管理系统等重要应用场景。

三、Pyramid Solutions与NetStaX

Pyramid Solutions成立已有三十余年，在工业自动化与通信领域积累了丰富经验。作为行业内长期深耕的技术提供方，它始终专注于帮助自动化研发团队快速实现标准化的工业互联，确保产品符合国际标准，并缩短EtherNet/IP技术与应用的上市周期。



在与ODVA保持紧密合作的过程中，Pyramid Solutions推出了多种成熟的产品与工具。例如，面向开发与测试的EtherNet/IP客户端/Scanner工具，能够帮助研发团队在设计阶段验证协议实现的稳定性与合规性；源码级的ESDK/EADK协议开发包，为Scanner与Adapter提供完整的实现框架；以及EIP/EIPA快速开发库和安全系列扩展产品，支持CIP Security与CIP Safety，满足工业场景下的安全通信与功能安全需求。

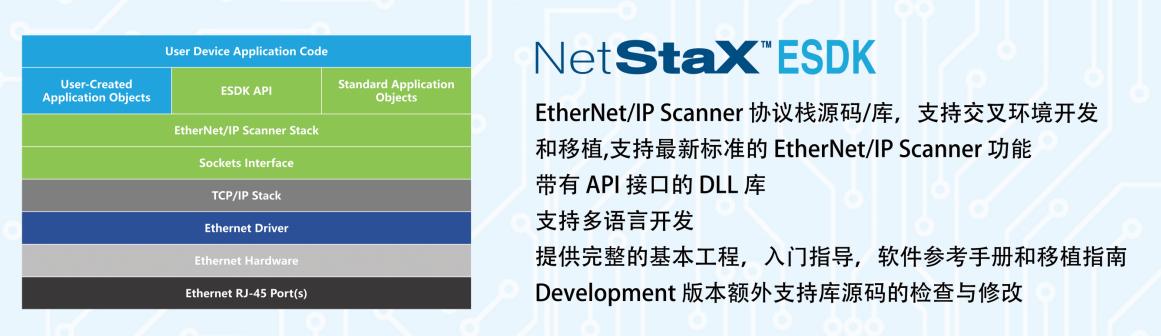

其中，核心产品NetStaX EtherNet/IP stack (ESDK) 已成为众多自动化研发团队实现EtherNet/IP协议的首选工具。



NetStaX的特点包括：

• 源码套件与DLL工具包：支持Scanner与Adapter两类设备。
• 合规性保障：内置ODVA测试工具，确保协议符合标准。
• 扩展性：支持CIP Security、CIP Safety等选项。



凭借这些特性，NetStaX不仅帮助研发团队在合规性和互操作性上节省大量工作，还为未来的安全通信和功能安全提供了坚实基础。这也为即将到来的新版本更新奠定了方向——在保持标准合规的同时，进一步提升开发效率与应用扩展能力。

四、NetStaX新版本更新亮点

NetStaX即将在2026年第一季度末发布新版本，针对现有版本的重点改进如下：

- CT22合规更新：确保协议栈符合最新ODVA标准。

- LLDP改进：提升网络发现与稳定性。

- C# SDK单一项目：兼容现代.NET（含.NET Core）与传统.NET Framework。

- SEGGER平台文件支持：扩展嵌入式应用场景。

- Docker示例：加速容器化与部署流程。

- Linux Makefile调试支持：提升开发与测试效率。



这些更新不仅解决了开发者在合规性、跨平台兼容和部署效率上的痛点，也为未来的容器化和嵌入式扩展提供了更强支持。

五、总结与展望

EtherNet/IP作为工业自动化的核心协议，正在全球范围内持续巩固其地位。Pyramid Solutions的NetStaX新版本更新，既体现了对标准合规的持续跟进，也展现了对开发者体验的优化。



未来，随着CIP Security、容器化部署、嵌入式扩展等趋势的加速，EtherNet/IP将继续在工业互联中发挥关键作用。对于开发者和企业而言，紧跟协议演进与工具更新，将是保持竞争力的关键。
