1. 执行摘要：第三代半导体时代的战略协同与产业重塑

在全球能源结构向低碳化、电气化和智能化转型的宏大背景下，电力电子技术正经历着自硅（Si）基IGBT问世以来最深刻的变革。以碳化硅（Silicon Carbide, SiC）为代表的宽禁带（Wide Bandgap, WBG）半导体材料，凭借其高击穿场强、高热导率和高电子饱和漂移速度的物理特性，正成为突破传统功率转换效率极限的关键。本报告旨在对深圳基本半导体有限公司（Basic Semiconductor，以下简称“基本半导体”）的SiC功率模块全系产品矩阵进行穷尽式的技术剖析，并深度解读其代理商——深圳市倾佳电子有限公司（ Changer Tech，以下简称“倾佳电子”）在这一技术扩散过程中的战略价值。

倾佳电子提出的“三个必然”战略论断——即SiC模块必将全面替代IGBT模块、SiC单管必将替代IGBT单管、650V SiC MOSFET必将替代超级结MOSFET——精准地概括了当前功率半导体市场的演进逻辑 。这一战略不仅基于对材料物理属性的深刻理解，更植根于对光伏储能、固态变压器SST、AI数据中心及高端工业装备等终端应用痛点的敏锐洞察。

倾佳电子将详细拆解基本半导体从工业级标准封装（34mm, 62mm）到专用领域（SSCB）的完整产品谱系，结合具体的电气参数与实测数据，论证国产SiC技术如何通过提升功率密度、降低系统能耗和增强供应链韧性，为中国乃至全球的电力电子产业贡献独特的系统级价值。

2. 碳化硅革命的物理基础与“三个必然”的市场逻辑

2.1 突破硅基极限：材料物理学的降维打击

电力电子系统的核心诉求始终围绕着效率、体积和成本展开。硅基器件经过几十年的优化，其性能已逼近材料的理论极限。SiC材料的引入，实质上是对电力电子物理基础的一次重构。

• 高击穿场强带来的低导通损耗：SiC的临界击穿电场强度约为硅的10倍。这意味着在设计相同耐压等级（如1200V）的器件时，SiC MOSFET的漂移层厚度仅为硅器件的十分之一，掺杂浓度可提高两个数量级。这一物理特性直接导致了比导通电阻（Specific On-Resistance）的急剧下降，使得SiC MOSFET在不需要非平衡载流子注入的情况下就能实现高耐压和低导通电阻，从根本上消除了IGBT固有的拖尾电流（Tail Current）现象 。
• 高热导率带来的散热革命：SiC的热导率约为硅的3倍，与铜相当。这意味着SiC芯片能够更高效地将热量传导至封装外壳，允许器件在更高的结温下工作（基本半导体模块普遍支持175°C结温），从而降低了对冷却系统的要求，提升了系统的功率密度 。

2.2 倾佳电子的战略预判：“三个必然”

倾佳电子作为技术型分销商，敏锐地捕捉到了上述物理优势转化为市场竞争力的临界点。其提出的“三个必然”不仅仅是销售口号，更是对产业技术迭代路径的精确描绘：

1. SiC模块替代IGBT模块：在100kW以上的系统（如固态变压器SST、兆瓦级风能变流器）中，IGBT的开关损耗占据了主导地位，限制了开关频率的提升（通常<10kHz）。SiC模块的引入可以将开关频率提升至20kHz-50kHz甚至更高，从而大幅减小磁性元件（电感、变压器）的体积和成本，实现系统层面的降本增效 。
2. SiC单管替代IGBT单管：在阳台微储、混合逆变器及光伏微逆变器等应用中，SiC单管凭借极低的反向恢复电荷（Qrr​）和优秀的体二极管性能，使得高效拓扑成为可能，直接提升了能源转换效率 。
3. 650V SiC替代超级结MOSFET：在服务器电源和通信电源领域，虽然超级结MOSFET已足够优秀，但在追求钛金级效率（>96%）时，SiC MOSFET在高频硬开关下的损耗优势使其成为不可逆转的选择 。

3. 基本半导体的技术架构与先进封装工艺

基本半导体之所以能够支撑倾佳电子的战略推广，归功于其在芯片设计与模块封装领域的深厚积累。为了充分释放SiC芯片的高温高频潜力，传统的基于硅器件的封装技术已显捉襟见肘，基本半导体为此引入了一系列先进封装工艺。

3.1 氮化硅（Si3​N4​）AMB陶瓷基板技术

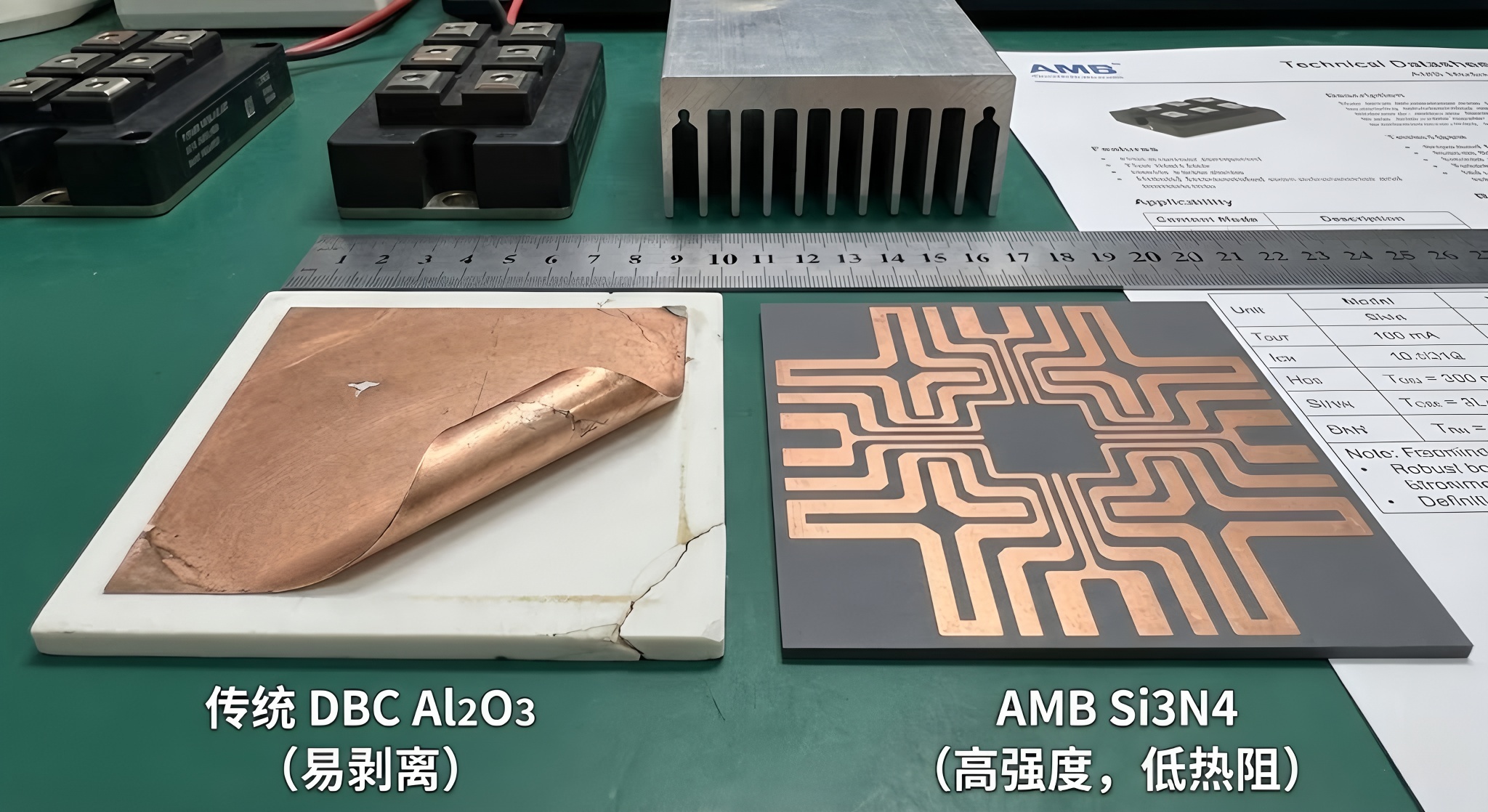

在传统大功率模块中，直接覆铜（DBC）氧化铝（Al2​O3​）基板是主流。然而，在SiC应用的高温循环和强机械应力下，DBC基板容易发生铜层剥离。基本半导体全系SiC模块（如BMF系列和Pcore系列）普遍采用了活性金属钎焊（Active Metal Brazing, AMB）工艺的氮化硅（Si3​N4​）陶瓷基板 。

• 机械强度：Si3​N4​的抗弯强度是Al2​O3​的2倍以上，且断裂韧性极高，能够承受汽车级应用中剧烈的振动和热冲击。
• 热性能：虽然Si3​N4​本身的热导率略低于氮化铝（AlN），但由于其机械强度高，基板可以做得更薄，从而降低了整体热阻（Rth​），使得模块的热性能优于传统DBC方案 。

3.2 银烧结（Silver Sintering）连接技术

SiC芯片可以承受超过200°C的工作温度，但传统锡铅焊料的熔点仅为220°C左右，且高温下易疲劳。基本半导体在构网型储能PCS模块（如Pcore™6）中引入了有压银烧结工艺 。

• 工艺原理：利用纳米银膏在高温高压下烧结成致密的银层，连接芯片与DBC/AMB基板。
• 性能提升：烧结银层的熔点高达960°C，热导率约为200 W/m·K（是焊料的4-5倍），电导率也远高于焊料。这项技术将模块的功率循环寿命提升了5-10倍，彻底解决了高温下的连接可靠性问题 。

3.3 低杂散电感设计

SiC器件极高的di/dt和dv/dt特性意味着极小的杂散电感也会产生巨大的电压尖峰和电磁干扰（EMI）。基本半导体通过优化模块内部的叠层母排结构和PinFin布局，显著降低了回路电感（例如BMF系列模块多控制在10nH-30nH量级），确保了高频开关下的安全运行 。

4. 产品矩阵深度解析：固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS

倾佳电子代理的基本半导体产品线覆盖了广泛的电压等级（650V - 2000V）和电流等级，形成了针对不同应用场景的精准打击能力。

4.1 工业级标准封装系列：平滑升级的基石

这一系列产品旨在兼容现有的工业标准封装，使客户能够在尽量不改变机械设计的前提下，实现从Si IGBT到SiC MOSFET的性能升级。

4.1.1 34mm半桥模块（BMF系列）

这是工业应用中最通用的封装之一，广泛应用于焊机、感应加热和中小功率逆变器。

• BMF60R12RB3：1200V/60A，典型导通电阻21.2mΩ。作为入门级替代方案，它在保持成本竞争力的同时，大幅降低了开关损耗，适合对成本敏感但追求能效升级的设备 。
• BMF120R12RB3：1200V/120A，导通电阻降至10.6mΩ。该模块展示了SiC的高电流密度优势，在相同封装下提供了IGBT难以企及的通流能力和开关速度 6。
• BMF160R12RA3：1200V/160A，导通电阻低至7.5mΩ。这是该封装下的性能怪兽，专为高功率密度应用设计，如紧凑型储能变流器。其低阻抗特性在高负载下能显著减少导通损耗，提升满载效率 6

应用场景分析：在工业逆变焊机中，使用34mm SiC模块可以将开关频率从20kHz提升至50-100kHz，从而大幅减小输出滤波电感的体积和重量，实现焊机的便携化和高效化 。

4.1.2 62mm大功率模块

针对兆瓦级应用，62mm封装提供了更高的电流处理能力和更低的热阻。

• BMF360R12KA3：1200V/360A，采用Si3​N4​ AMB基板。典型导通电阻3.7mΩ，开关损耗（Eon​+Eoff​）仅为11.5mJ，远低于同规格IGBT的数百mJ。这使得它成为高频感应加热电源的理想选择 6。
• BMF540R12KA3：1200V/540A，导通电阻低至2.5mΩ。作为旗舰级工业模块，它不仅支持高达1080A的脉冲电流，还具备出色的短路耐受能力。在大型储能PCS和集中式光伏逆变器中，该模块能够显著提升系统转换效率至99%以上 。

4.3 创新与专用领域模块

4.3.1 固态断路器（SSCB）专用模块：BMCS002MR12L3CG5

这是倾佳电子重点推广的一款“杀手级”产品，专为直流微网保护设计。

• 拓扑结构：共源极双向开关（Common-Source Bidirectional Switch）。通过将两个MOSFET源极背靠背连接，实现了双向电压阻断和双向电流导通，这是直流断路器的核心需求。
• 性能参数：1200V/760A，脉冲电流可达1520A。最关键的是其超低的导通电阻（2.6mΩ），解决了固态断路器长期存在的导通损耗过大痛点。
• 应用价值：在数据中心400V/800V直流配电和储能电池簇保护中，该模块可以在微秒级切断短路故障，远快于机械断路器的毫秒级，有效防止了故障扩散和设备损坏 。

4.3.2 1700V/2000V高压器件

• 超高压器件：针对1500V光伏系统，基本半导体推出了2000V SiC MOSFET，简化了拓扑结构（从三电平简化为两电平），提升了系统的可靠性和效率 。

5. 在电力电子产业中的具体应用与贡献

5.1 赋能AI算力中心：解决能源危机

随着AI大模型的爆发，数据中心的能耗呈指数级增长。倾佳电子提供的基于SiC的电源解决方案正在重塑数据中心的供电架构。

• HVDC供电保护：采用BMCS002模块构建的固态断路器，不仅降低了PUE（电源使用效率），更重要的是为昂贵的GPU服务器提供了毫秒级甚至微秒级的短路保护，确保了算力资产的安全 。
• 高密度服务器电源：利用SiC的高频特性，服务器电源的功率密度大幅提升，节省了宝贵的机架空间，使得更多算力得以部署在有限的空间内。

5.2 革新储能变流器（PCS）：迈向1500V时代

储能系统正向1500V高压架构演进以降低线损和系统成本。

• 效率突破：在125kW工商业PCS中，应用BMF240R12E2G3模块可将系统峰值效率提升至99%以上。对于一个全生命周期的储能电站而言，这意味着数百万度的电量节省 。
• 系统瘦身：SiC的高频开关能力（>40kHz）使得滤波电感和电容的体积减小50%以上，直接降低了PCS的重量和制造成本 。

5.4 工业装备国产化：供应链安全的压舱石

在国际地缘政治复杂的背景下，倾佳电子不仅提供了高性能的产品，更提供了供应链的安全保障。通过实现从晶圆到模块的自主可控，国内工业焊机、电源厂商不再受制于国外IGBT大厂的交期和配额，有力支撑了中国高端制造装备的稳定性 。

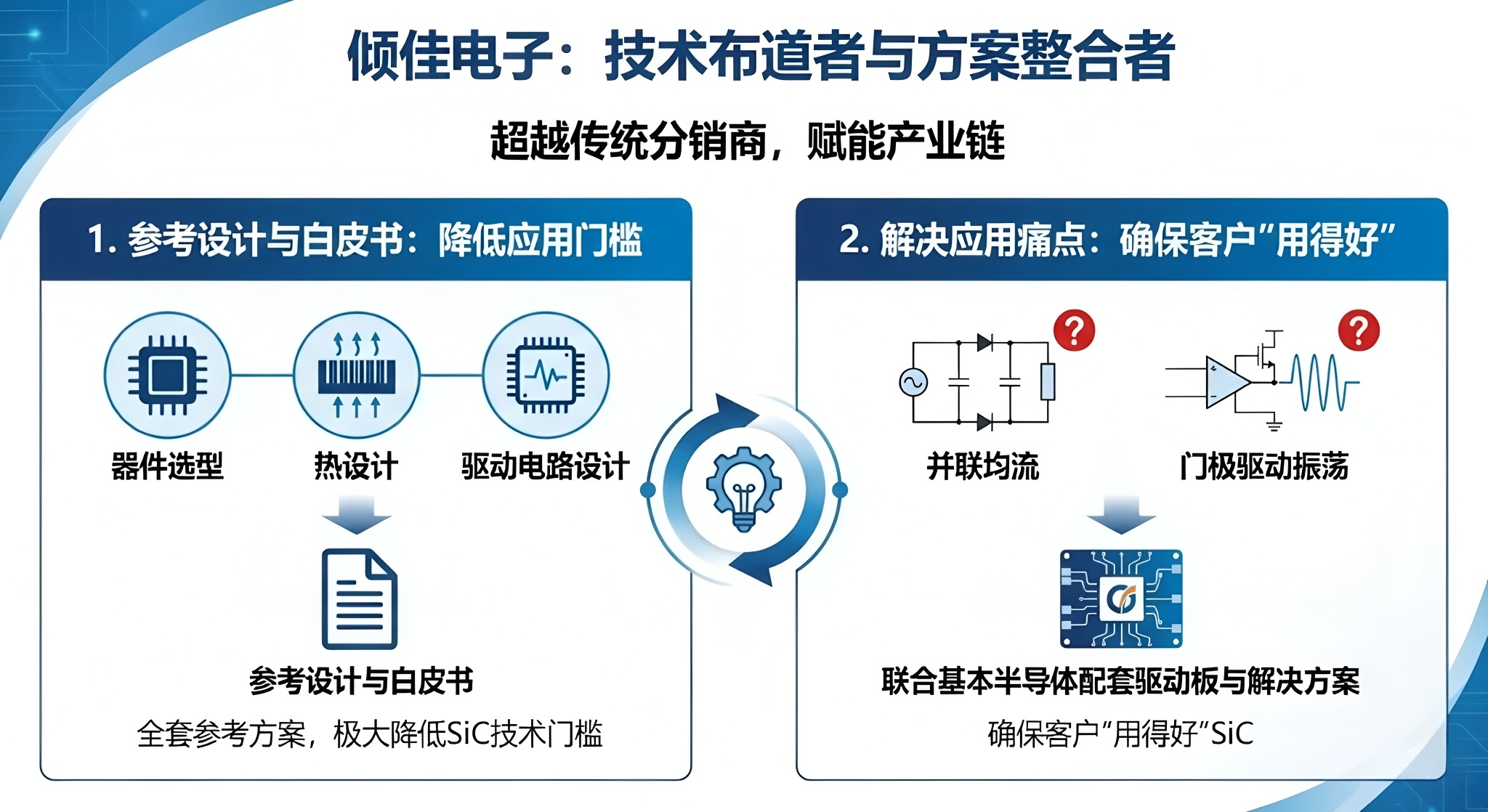

6. 倾佳电子的独特价值：技术布道者与方案整合者

倾佳电子在产业链中的角色远超传统的“搬运工”。

• 参考设计与白皮书：倾佳电子为客户提供从器件选型到热设计、驱动电路设计的全套参考方案，极大降低了客户应用SiC技术的门槛 。
• 解决应用痛点：针对SiC应用中的“并联均流”、“门极驱动振荡”等工程难题，供应链配套驱动板和解决方案，确保客户“用得好”SiC 。

7. 结论

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。


基本半导体凭借其在材料、工艺和封装上的全栈式创新，构建了一个覆盖工业与汽车、标准与定制的强大SiC功率模块产品矩阵。而倾佳电子则以敏锐的战略眼光和深厚的供应链服务能力，将这些先进技术精准地导向了固态变压器SST、储能、数据中心等最具爆发力的市场风口。

倾佳电子加速了“三个必然”的产业进程，更在深层次上推动了电力电子产业向更高能效、更小体积、更高可靠性的方向跃迁。对于下游客户而言，选择这一生态系统，不仅是选择了高性能的器件，更是选择了一条通往未来绿色能源架构的稳健路径。
