有源中点钳位（ANPC）拓扑调制策略深度解析、损耗机理全维分析

有源中点钳位（ANPC）拓扑调制策略深度解析、损耗机理全维分析及碳化硅（SiC）MOSFET的变革性价值研究报告

倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

1. 绪论：多电平变换器的演进与ANPC拓扑的兴起

在现代电力电子技术领域，随着可再生能源并网、中压电机驱动以及固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS对高效率、高功率密度和高电能质量需求的日益增长，传统的两电平电压源逆变器（2L-VSI）逐渐显露出其局限性。高压应用下的开关器件耐压限制、高dv/dt对电机绝缘的破坏以及为了满足并网谐波标准所需的庞大滤波器体积，迫使学术界和工业界向多电平拓扑转型。其中，三电平中点钳位（3L-NPC）拓扑凭借其能够输出三个电压电平、显著降低开关管电压应力（仅为直流母线电压的一半）以及优越的谐波特性，成为了过去几十年的行业标准 。

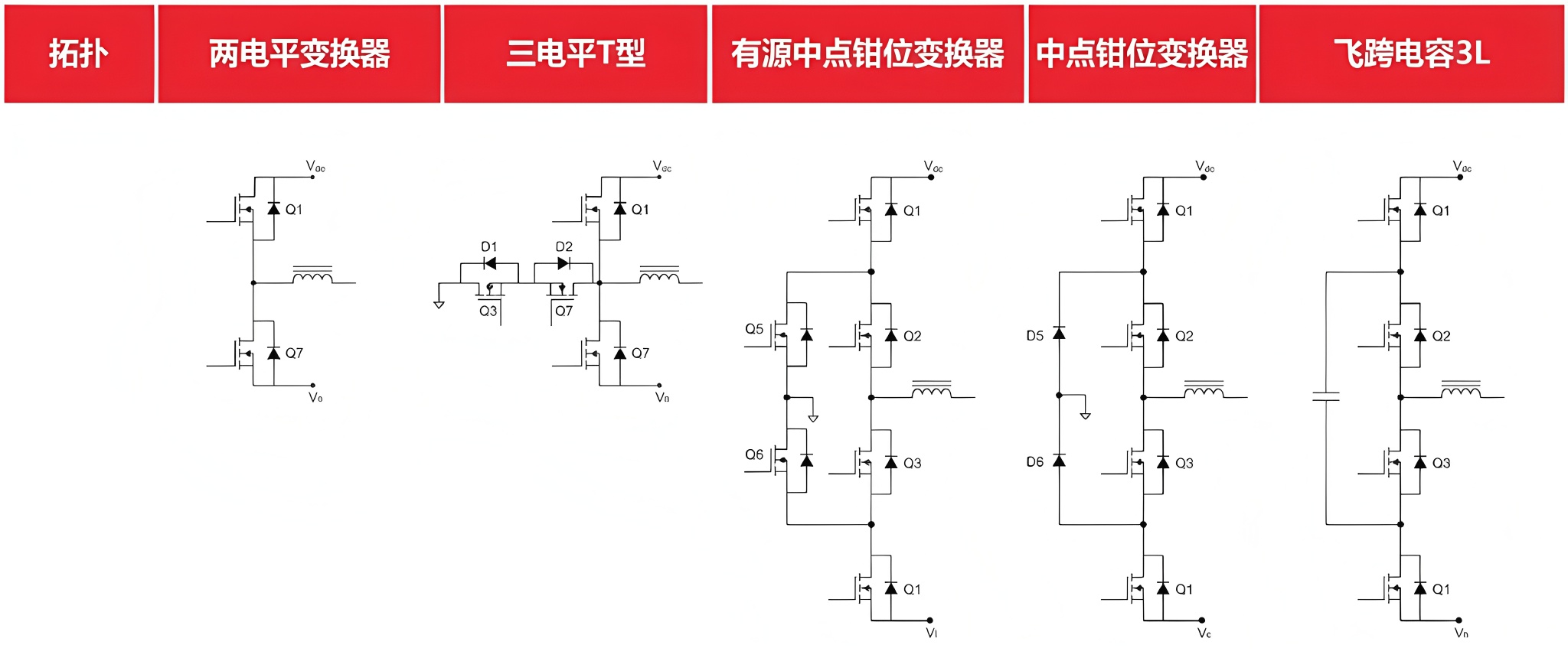

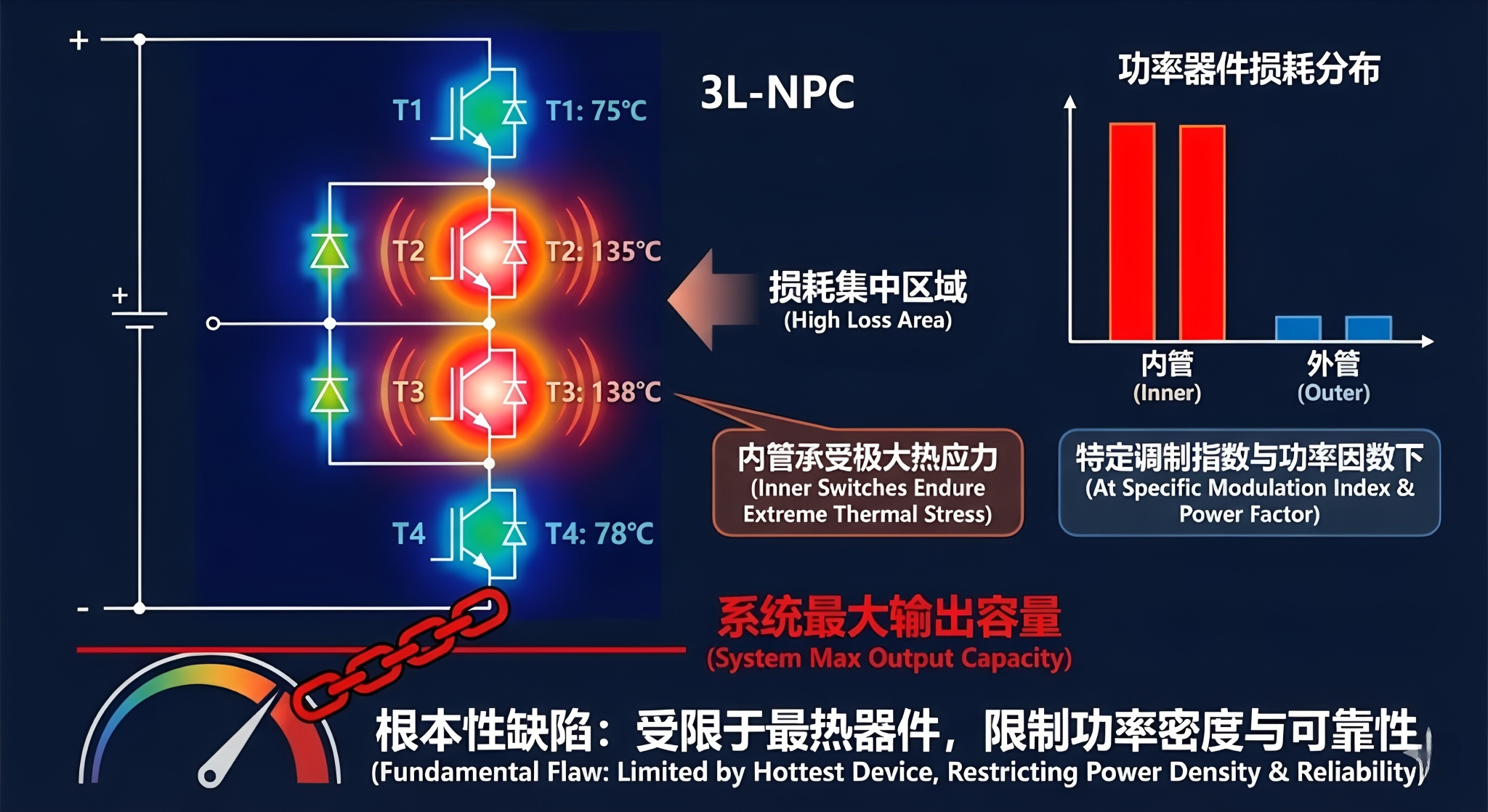

然而，NPC拓扑存在一个根本性的缺陷，即功率器件之间的损耗分布极不均衡。在特定的调制指数和功率因数下，内管（连接至中性点的开关）与外管（连接至直流母线的开关）承受的热应力差异巨大。这种热分布的不平衡导致逆变器的最大输出容量往往受限于最热的那个器件，而非所有器件的平均承受能力，从而严重限制了系统的功率密度和可靠性 。

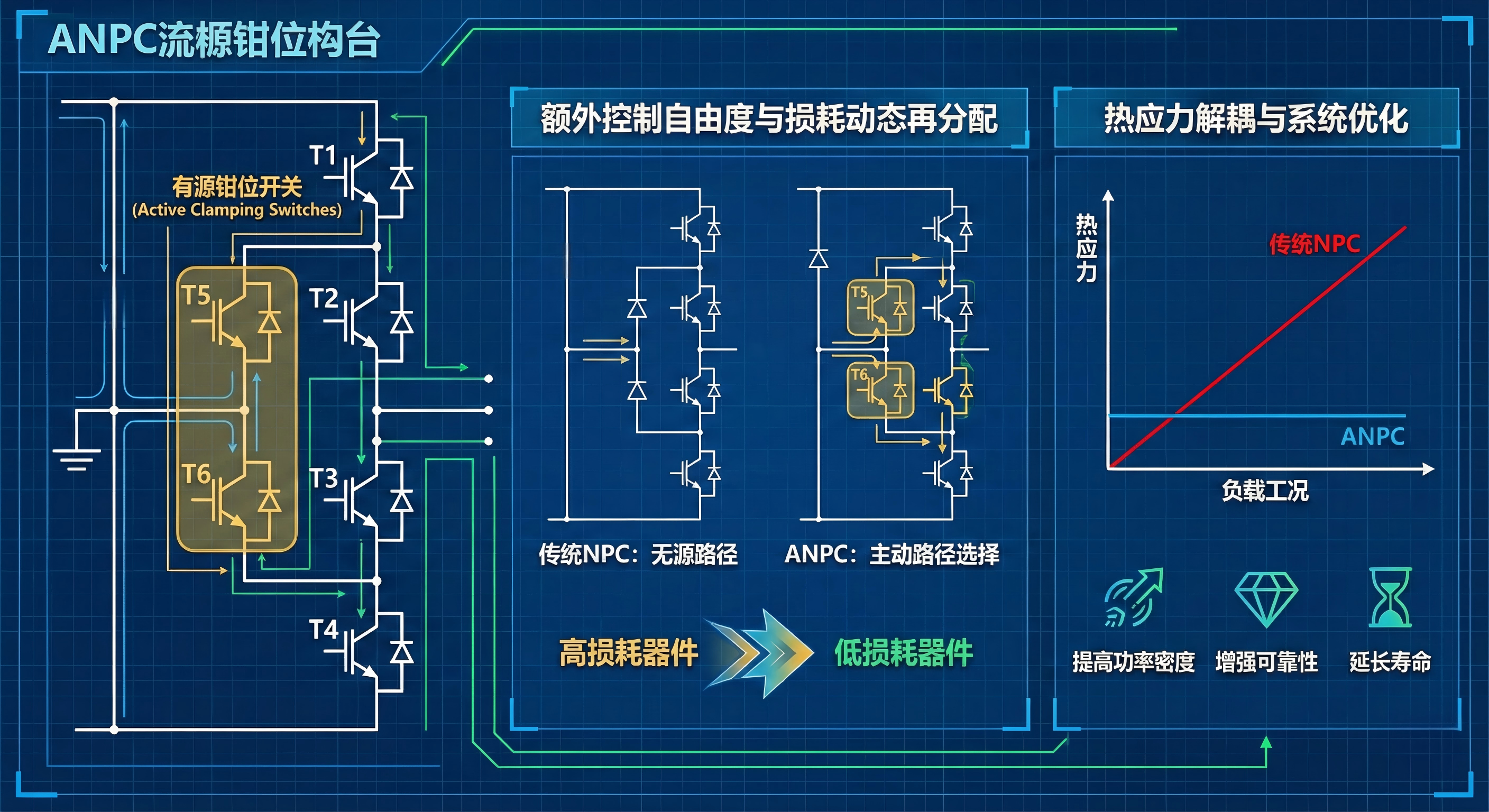

为了解决这一痛点，有源中点钳位（Active Neutral Point Clamped, ANPC）拓扑应运而生。通过用有源开关（如IGBT或MOSFET）替代NPC中的无源钳位二极管，ANPC拓扑引入了额外的控制自由度。这种结构的变革使得系统能够主动选择零电压状态的通流路径，从而实现损耗在不同开关管之间的动态再分配，彻底解耦了热应力与负载工况的强绑定关系 。

与此同时，第三代宽禁带半导体材料——碳化硅（SiC）的成熟，为ANPC拓扑注入了新的生命力。SiC MOSFET凭借其极低的开关损耗、无拖尾电流关断特性以及极小的反向恢复电荷，消除了传统硅基IGBT在高频应用中的主要瓶颈。当SiC MOSFET与ANPC拓扑结合时，不仅能够通过高频化大幅减小磁性元件体积，还能利用ANPC的调制灵活性进一步优化SiC器件的运行条件，实现“1+1>2”的系统级性能跃升 。

倾佳电子将深入剖析ANPC拓扑的运行机理，详尽阐述SVPWM、DPWM及混合调制等策略的特点，建立精确的损耗分析模型，并基于BASiC Semiconductor（基本半导体）等前沿厂商的实测数据，量化评估SiC MOSFET在这一架构中的核心价值。

---

2. ANPC拓扑架构与换流机理深度剖析

2.1 拓扑结构与运行状态解析

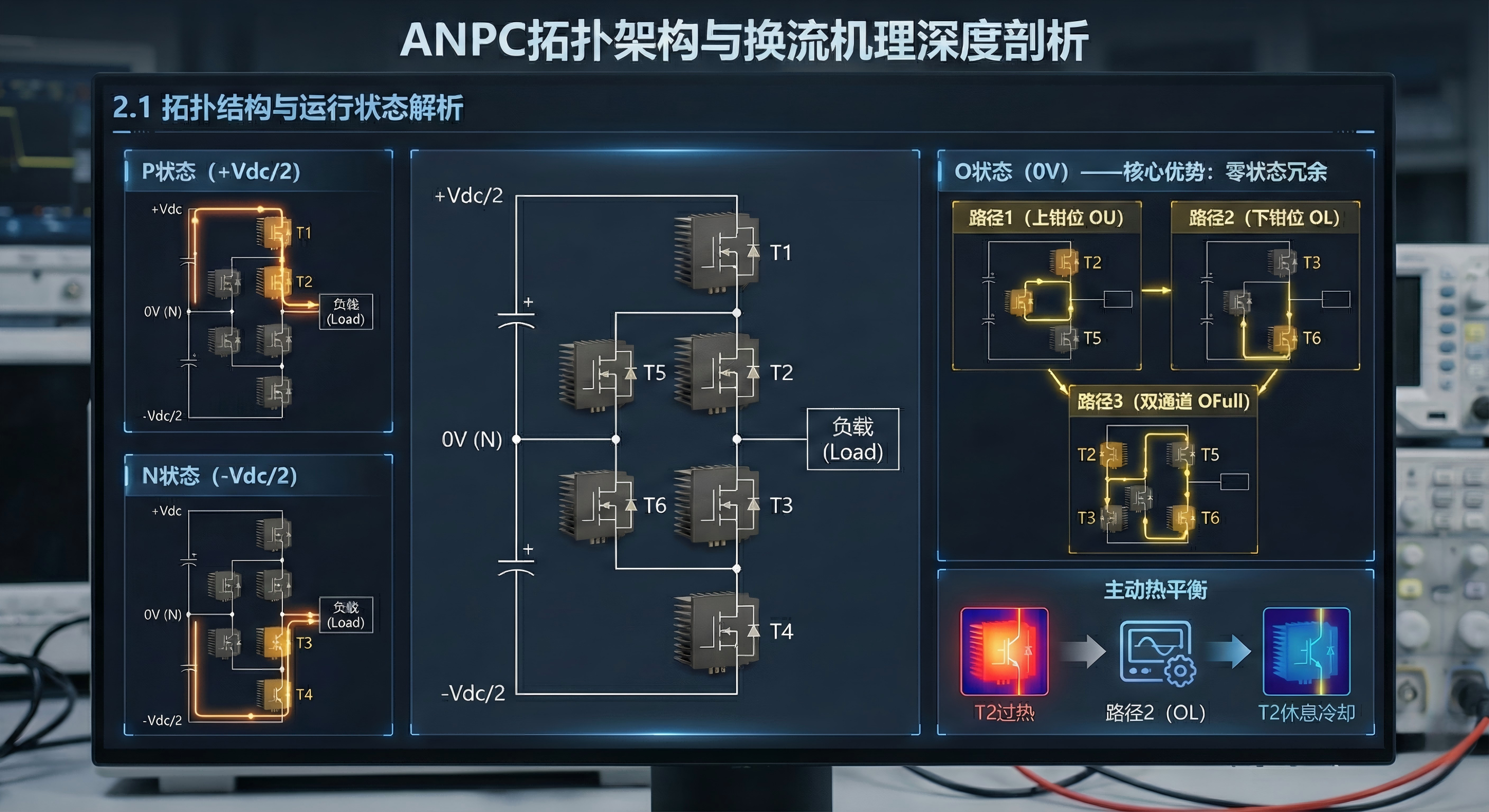

三电平ANPC单相桥臂由6个有源开关器件（T1至T6）组成。与NPC不同，ANPC的中点钳位路径由T5和T6两个有源开关（及其反并联二极管）构成，而非仅由二极管构成。这种结构上的改变带来了运行状态的根本性变化。

ANPC逆变器能够输出三种电压状态：正电平（P状态）、零电平（O状态）和负电平（N状态）。

P状态 (+Vdc​/2) ：T1和T2导通，电流从直流母线正极流向负载。此时T1和T2承受导通损耗，而T3和T4承受阻断电压。

N状态 (−Vdc​/2) ：T3和T4导通，电流从负载流向直流母线负极。

O状态 (0V)——ANPC的核心优势：在NPC中，O状态的电流路径是固定的（正电流流经D5-T2，负电流流经T3-D6）。而在ANPC中，O状态可以通过多种开关组合实现，构成了冗余的零矢量 ：

• 路径1（上钳位 OU​） ：导通T2和T5。电流经由T5和T2构成的回路流通。
• 路径2（下钳位 OL​） ：导通T3和T6。电流经由T3和T6构成的回路流通。
• 路径3（双通道/全路径 OFull​） ：同时导通T2、T3、T5、T6。电流在上下两个钳位路径中分流。

这种“零状态冗余”赋予了控制器选择权：如果检测到T2过热，控制器可以在零状态时强制电流走T3/T6路径（在允许的换流逻辑下），从而让T2“休息”冷却。这是ANPC实现有源热平衡的物理基础。

2.2 换流回路与寄生电感效应

在引入SiC MOSFET等高速开关器件后，ANPC拓扑中的换流回路（Commutation Loop）分析变得至关重要。SiC器件极高的开关速度（di/dt > 5A/ns）使得哪怕极小的寄生电感（Lσ​）也会产生巨大的电压尖峰（Vspike​=Lσ​⋅di/dt），这不仅增加了器件的电压应力，还可能导致严重的电磁干扰（EMI）和振荡 。

ANPC中主要存在两类换流回路：

1. 短回路（Short Loop） ：换流发生在连接紧密的器件之间，例如T1关断、T5续流的过程。该回路仅包含外管、钳位管及其中间的连接母排，物理路径短，寄生电感较小。
2. 长回路（Long Loop） ：换流涉及流经直流母线电容的路径。例如，在某些调制模式下，电流从P状态（T1/T2导通）直接切换到长回路的O状态（T3/T6导通），或者在死区时间内涉及多个器件的电容充放电。长回路通常包含直流母线电容、叠层母排以及多个串联器件，其寄生电感显著高于短回路 。

SiC应用的关键挑战：在设计基于SiC的ANPC系统时，必须通过调制策略尽量避免“长回路换流”，或者通过先进的封装技术（如BASiC Semiconductor采用的低电感模块设计）来物理降低回路电感。研究表明，如果采用传统的调制策略在长回路中进行高频硬开关，SiC MOSFET必须大幅降额使用，从而削弱了其性能优势。因此，配合“短回路优先”的调制策略是发挥SiC ANPC性能的前提 。

---

3. ANPC调制策略的演进与特性分析

调制策略是连接控制算法与功率硬件的桥梁，直接决定了开关频率、谐波含量以及最为关键的——损耗分布。

3.1 空间矢量脉宽调制（SVPWM）与损耗平衡

SVPWM因其对直流母线电压的高利用率（比SPWM高15%）和易于数字化实现而被广泛采用。在三电平逆变器中，空间矢量图包含27个开关状态，对应19个电压矢量（大、中、小及零矢量）。

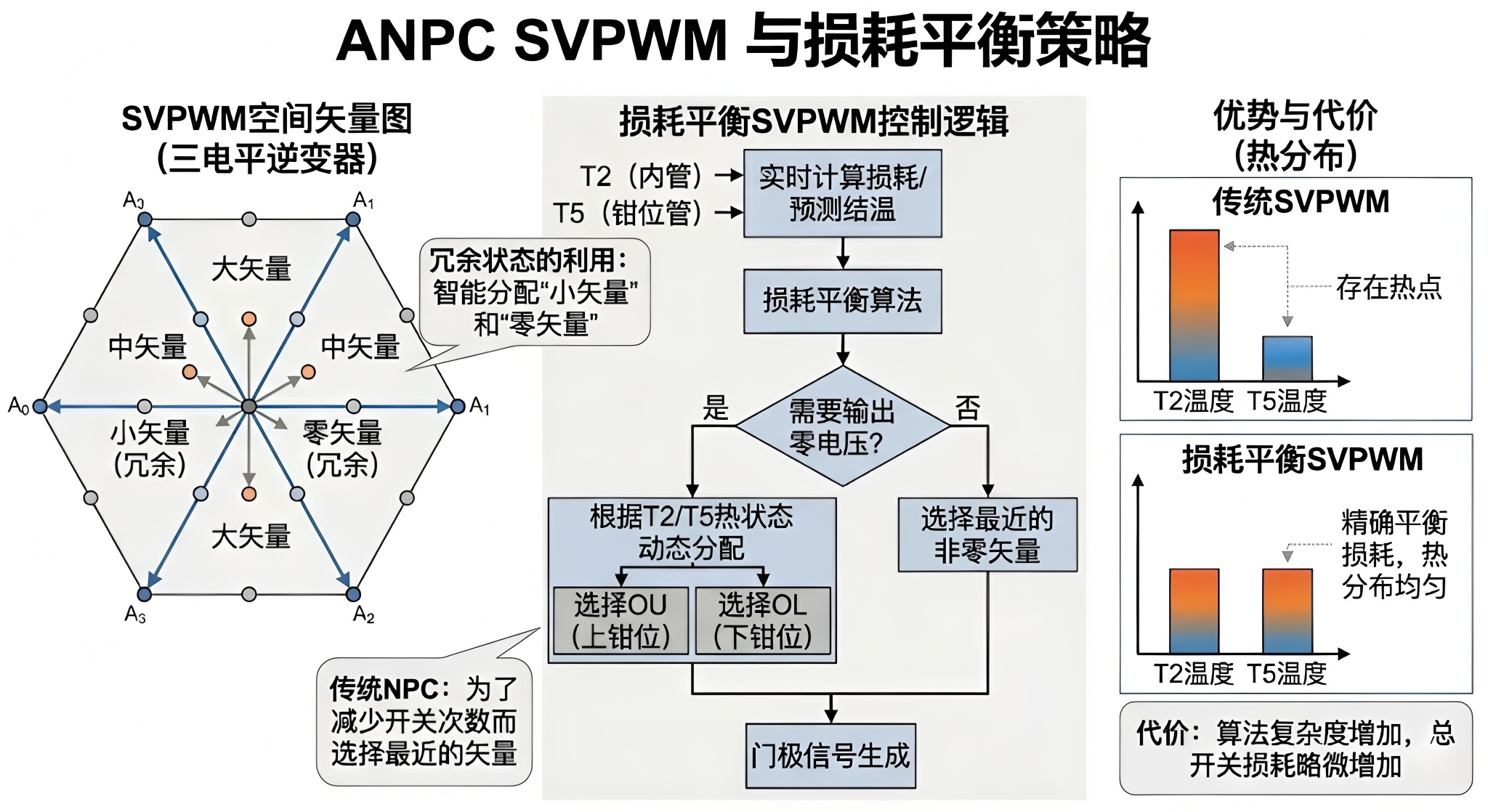

• 冗余状态的利用：ANPC的SVPWM策略核心在于对“小矢量”和“零矢量”冗余状态的智能分配。传统NPC的SVPWM通常为了减少开关次数而选择最近的矢量，而ANPC的损耗平衡SVPWM（Loss-Balancing SVPWM）则引入了损耗反馈或结温估算环节。
• 控制逻辑：算法会实时计算各开关管的累积损耗或预测结温。当需要输出零电压时，算法不再盲目选择，而是根据T2（内管）和T5（钳位管）的热状态，动态分配OU​（上钳位）或OL​（下钳位）状态的作用时间。
• 优势与代价：这种策略可以极其精确地平衡损耗，消除热点。但其代价是算法复杂度显著增加，且在扇区切换时可能引入额外的开关动作，略微增加总开关损耗，以换取更均匀的热分布 。

3.2 不连续脉宽调制（DPWM）的节能机理

DPWM旨在通过在特定区间内停止开关动作来降低总开关损耗。

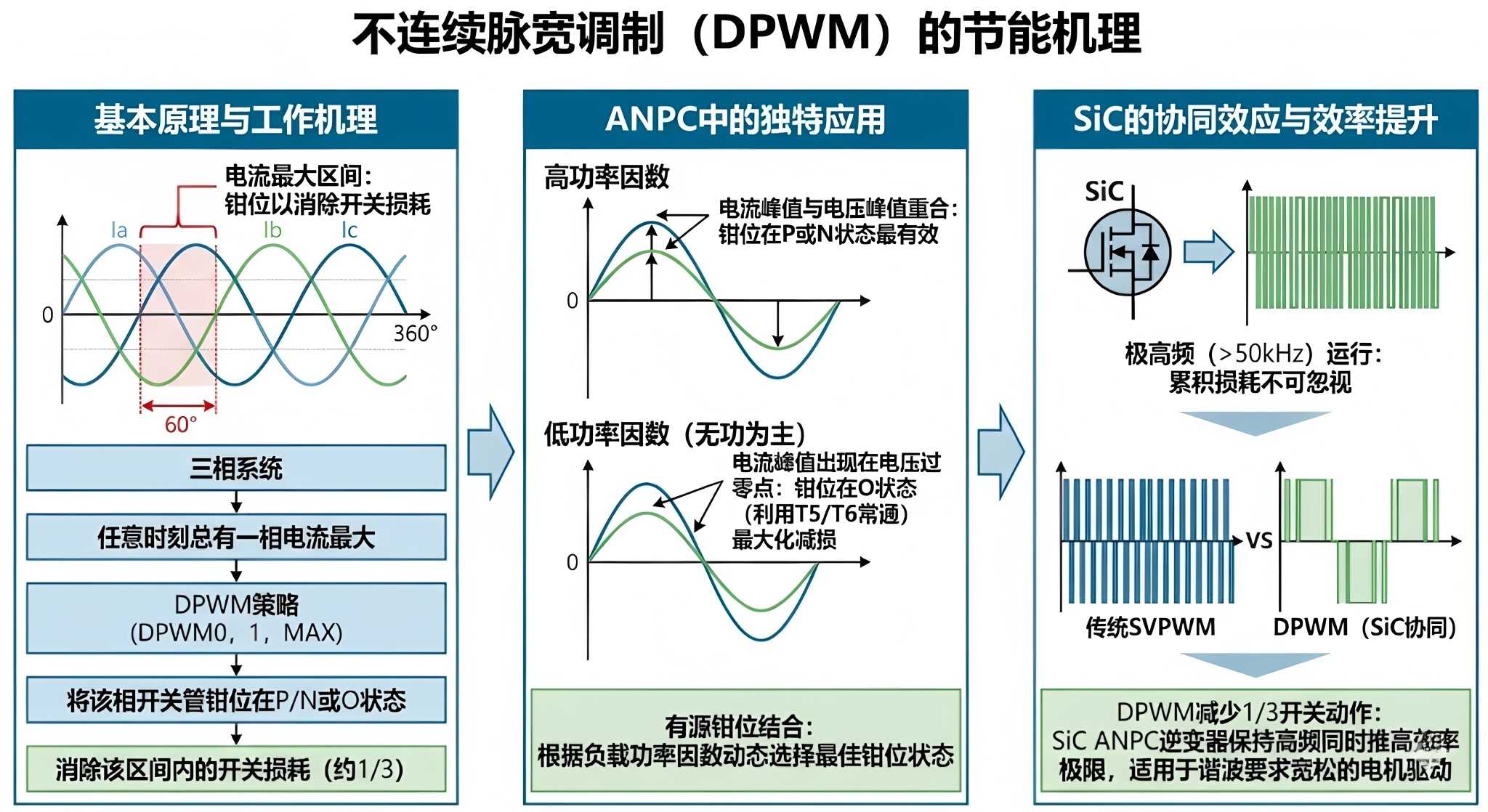

• 工作原理：在三相系统中，任意时刻总有一相电流绝对值最大。DPWM策略（如DPWM0, DPWM1, DPWM-MAX等）会将这一相的开关管长时间钳位在正母线或负母线上（在ANPC中甚至可以钳位在零电平），从而在电流最大的60度区间内消除该相的开关损耗 。
• ANPC中的独特应用：在ANPC中，DPWM可以与有源钳位结合。当负载功率因数较高时，电流峰值与电压峰值重合，此时将开关钳位在P或N状态最有效；而在低功率因数（无功为主）时，电流峰值出现在电压过零点附近，此时将开关钳位在O状态（利用T5/T6常通）能最大程度减少开关损耗。
• SiC的协同效应：SiC MOSFET虽然开关损耗低，但在极高频（>50kHz）下，累积损耗依然可观。DPWM通过减少1/3的开关动作，使得SiC ANPC逆变器在保持高频运行的同时，进一步推高效率极限，特别适用于对谐波要求相对宽松的电机驱动应用 。



---

4. ANPC变换器损耗分布的数学建模与分析

ANPC变换器的总损耗由导通损耗（Pcond​）和开关损耗（Psw​）组成。为了量化分析，我们必须深入到器件物理层面。

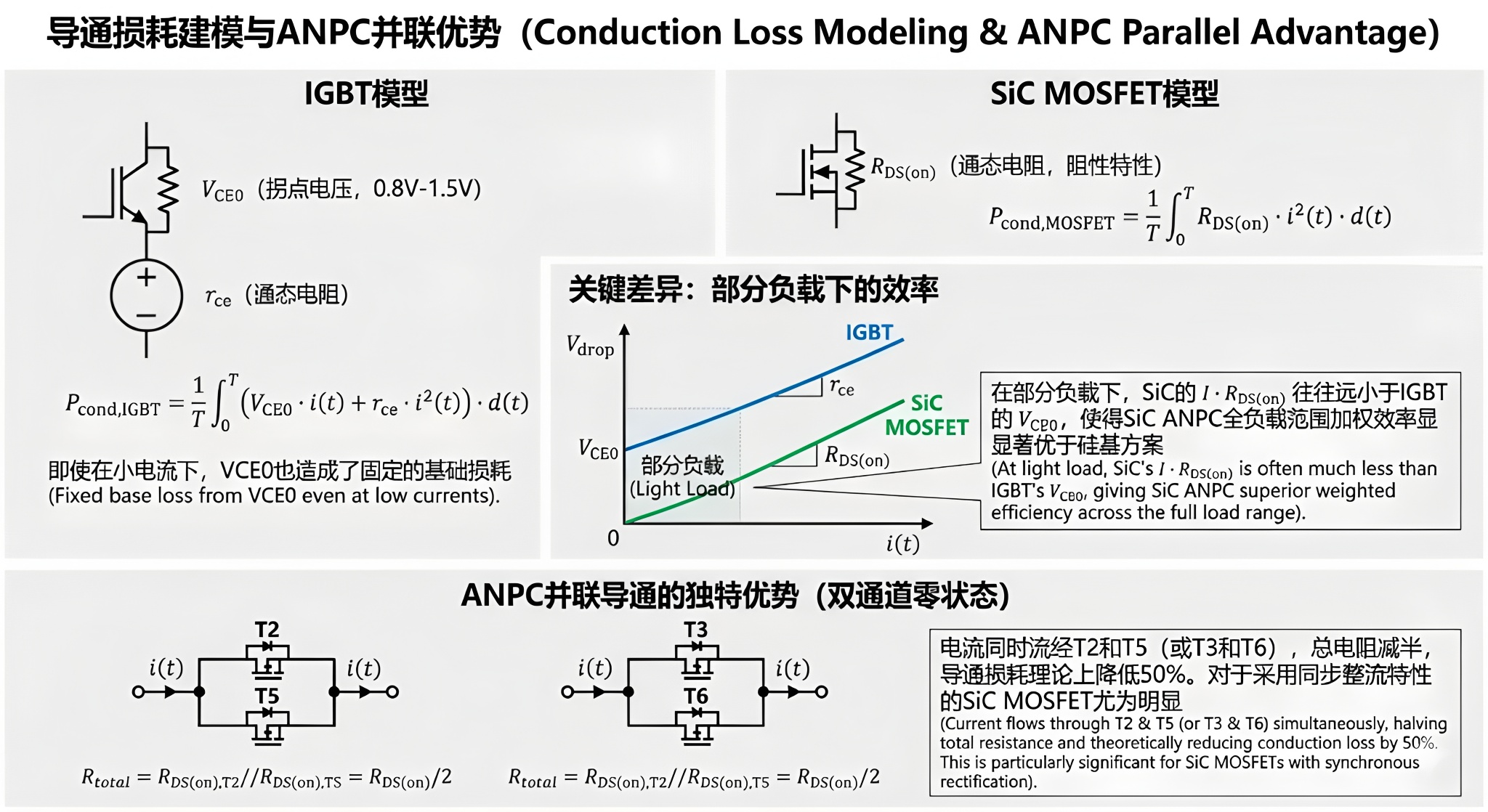

4.1 导通损耗建模

导通损耗取决于器件的通态特性和流过的电流。

IGBT模型：IGBT近似为直流电压源（VCE0​）串联一个电阻（rce​）。

Pcond,IGBT​=T1​∫0T​(VCE0​⋅i(t)+rce​⋅i2(t))⋅d(t)

即使在小电流下，VCE0​（通常0.8V-1.5V）也造成了固定的基础损耗。

SiC MOSFET模型：SiC MOSFET呈阻性特性（RDS(on)​）。

Pcond,MOSFET​=T1​∫0T​RDS(on)​⋅i2(t)⋅d(t)

关键差异：在部分负载（Light Load）工况下，SiC MOSFET由于没有拐点电压，I⋅RDS(on)​往往远小于IGBT的VCE0​，这使得SiC ANPC在全负载范围内的加权效率（如欧洲效率）显著优于硅基方案。

ANPC并联导通的优势：在ANPC的“双通道零状态”下，电流同时流经T2和T5（或T3和T6）。对于MOSFET而言，两个电阻并联使得总电阻减半（Rtotal​=RDS(on)​/2），导通损耗理论上降低50%。这是ANPC拓扑相较于NPC拓扑在导通损耗上的独特优势，且该优势在采用同步整流特性的SiC MOSFET时尤为明显 。

4.2 开关损耗建模

开关损耗发生在开通和关断的瞬态过程中，频率fsw​是主要变量。

开通损耗 (Eon​)：主要由电流上升时间和二极管反向恢复电流引起。

Pon​=fsw​⋅∑Eon​(i,v)

在传统Si-ANPC中，当T2开通时，需承受T5反并联二极管的反向恢复电流。Si二极管的Qrr​（反向恢复电荷）很大，导致巨大的电流尖峰和损耗。

关断损耗 (Eoff​) ：IGBT存在严重的拖尾电流（Tail Current），导致关断损耗随温度升高而恶化。

SiC MOSFET的颠覆性价值：

消除拖尾电流：SiC是单极性器件，无少子存储效应，关断速度极快，Eoff​极低且几乎不随温度变化 26。

消除反向恢复损耗：SiC MOSFET通常集成高性能体二极管或并联SiC SBD。如BASiC Semiconductor的BMF240R12E2G3模块，其数据手册明确标注“二极管零反向恢复”（Zero Reverse Recovery from Diodes）28。这意味着在ANPC换流过程中，开通损耗中的二极管恢复分量几乎被清零。

• 数据支撑：BMF60R12RB3 (1200V/60A) 的Qrr​仅为0.2 μC 28，而同规格Si二极管通常在10 μC量级。这使得SiC ANPC可以将开关频率提升至50kHz以上而不过热。

---

5. SiC MOSFET在ANPC拓扑中的核心价值与实证分析

SiC MOSFET不仅仅是IGBT的替代品，它是解锁ANPC拓扑高频、高密潜力的关键。

5.1 突破频率限制，提升功率密度

Si IGBT受限于开关损耗，在MW级ANPC应用中频率通常限制在2-5kHz。这导致输出LCL滤波器体积庞大、成本高昂。

引入SiC MOSFET后，ANPC的开关频率可轻松提升至20k-50kHz。

• 数据对比：对比BASiC BMF60R12RB3 (SiC) 与同级Si IGBT，SiC模块的Etot​ (Eon​+Eoff​) 约为2.5mJ 28，而Si IGBT通常在10-15mJ水平。
• 系统级收益：频率提升10倍意味着滤波电感体积可减小80%以上，铜损和铁损大幅降低，系统整体功率密度（kW/kg）显著提升 。

5.2 同步整流带来的效率飞跃

ANPC中有大量的续流过程。Si IGBT反并联二极管存在固定的压降（约1.5V）。SiC MOSFET具备同步整流能力，即在反向导通时，可以通过栅极信号让沟道导通，利用RDS(on)​特性通过电流。

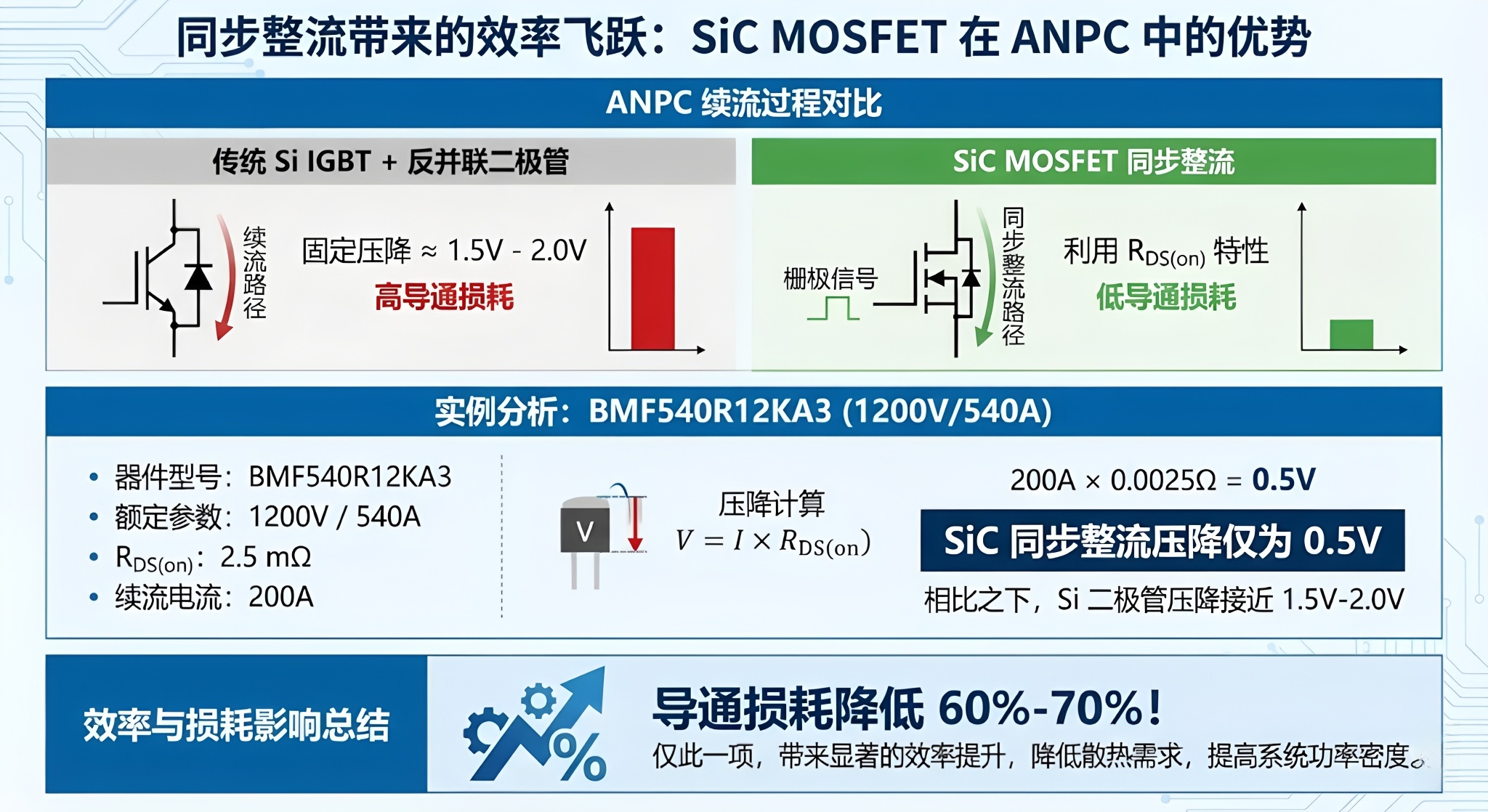

• 实例分析：BMF540R12KA3 (1200V/540A) 的RDS(on)​低至2.5 mΩ 。当流过200A续流电流时，若使用同步整流，压降仅为 200A×0.0025Ω=0.5V。相比之下，Si二极管的压降接近1.5V-2.0V。仅此一项，导通损耗就降低了60%-70%。

5.3 增强的短路耐受力与可靠性

虽然SiC芯片面积小，短路耐受时间短（通常2-3μs），但ANPC拓扑通过多电平结构降低了单管电压应力，配合两级关断（Two-Level Turn-Off, 2LTO）技术，可以有效保护SiC器件。此外，SiC的高导热系数（3倍于Si）有助于将热量快速导出，结合ANPC的损耗分散策略，使得系统在高温环境下（Tvj​=175∘C）仍能可靠运行 。

---

6. 基于BASiC Semiconductor产品数据的案例分析

为了使分析更具实操性，我们引用基本半导体（BASiC Semiconductor）的实测数据进行验证。

6.1 BMF60R12RB3 (1200V 60A SiC模块) 性能特征

• 极低的开关损耗：在60A/800V工况下，开启损耗Eon​仅为1.7 mJ，关断损耗Eoff​为0.8 mJ 。这表明该模块非常适合作为ANPC中的高频斩波开关。
• 反向恢复忽略不计：Qrr​仅为0.2 μC，证明了其体二极管极其优异的恢复特性，完美解决了ANPC硬开关时的电流过冲问题。

6.2 BMF540R12KA3 (1200V 540A SiC模块) 重载能力

• 超低导通电阻：RDS(on)​典型值2.5 mΩ 28。在ANPC的大电流应用（如集中式光伏逆变器）中，该参数意味着极低的导通损耗。
• 栅极电荷：Qg​=1320nC。虽然较大，但考虑到其540A的通流能力，这一指标显示了良好的栅极驱动效率。设计时需匹配强驱动能力的Gate Driver以保证开关速度 。

6.3 混合模块 B3M013C120Z 的应用潜力

• 热阻优化：该模块采用银烧结技术，热阻Rth(j−c)​低至0.20 K/W 28。在ANPC中，这种低热阻特性结合主动热平衡调制，允许逆变器在更恶劣的环境温度下满载运行。

---

7. 结论与展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

ANPC拓扑通过引入有源钳位开关，从根本上解决了多电平逆变器损耗分布不均的固有顽疾，通过SVPWM、DPWM及混合调制等策略，实现了热应力的可控分配。而SiC MOSFET的引入，则从器件物理层面消除了开关损耗和反向恢复损耗的桎梏。

核心结论如下：

1. 损耗分布可控化：ANPC配合优化的SVPWM或混合调制策略，可将器件间温差控制在极小范围内，显著提升系统寿命。
2. SiC引发效率质变：利用SiC MOSFET（尤其是如BASiC BMF系列）替代Si IGBT，可将ANPC逆变器的开关频率提升至50kHz以上，同时将总损耗降低50%以上，实现99%+的峰值效率。

未来，随着SiC成本的进一步下降和封装技术的进步（更低寄生电感），全SiC ANPC拓扑将成为中高压、高功率密度变换器（如光储一体机、兆瓦级风电变流器）的主流选择。
