新品 | Chain Encoder Chain Angle，Chain系列旋转编码器 电位器旋钮输入节点

本周的新品 Chain Encoder & Chain Angle 均为 Chain 系列设备。

二者均集成 STM32G031G8U6 核心主控，采用 UART 串口级联通信协议，通过两个 HY2.0-4P 拓展接口，可拓展更多 Chain 系列设备，构建更加丰富的交互应用。

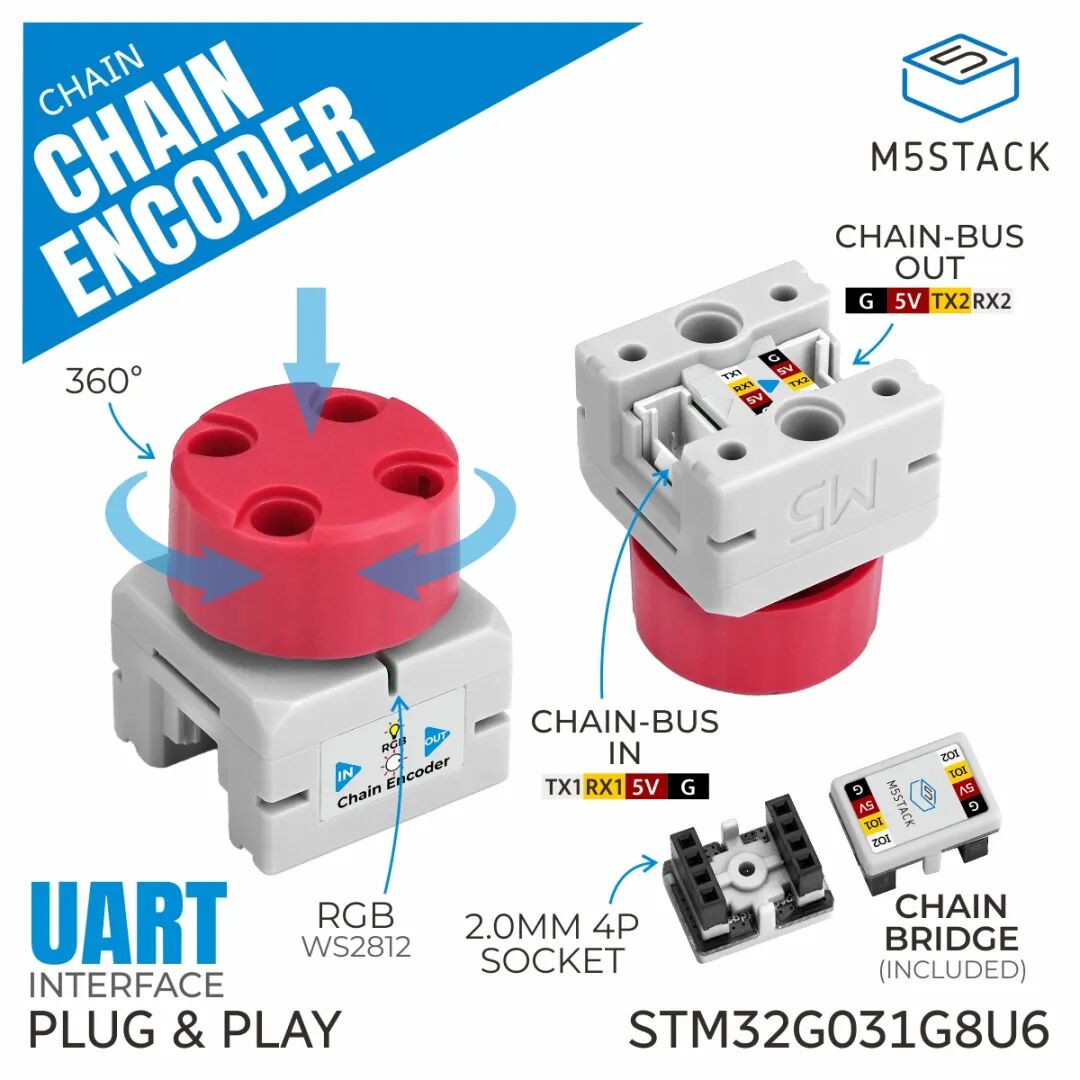

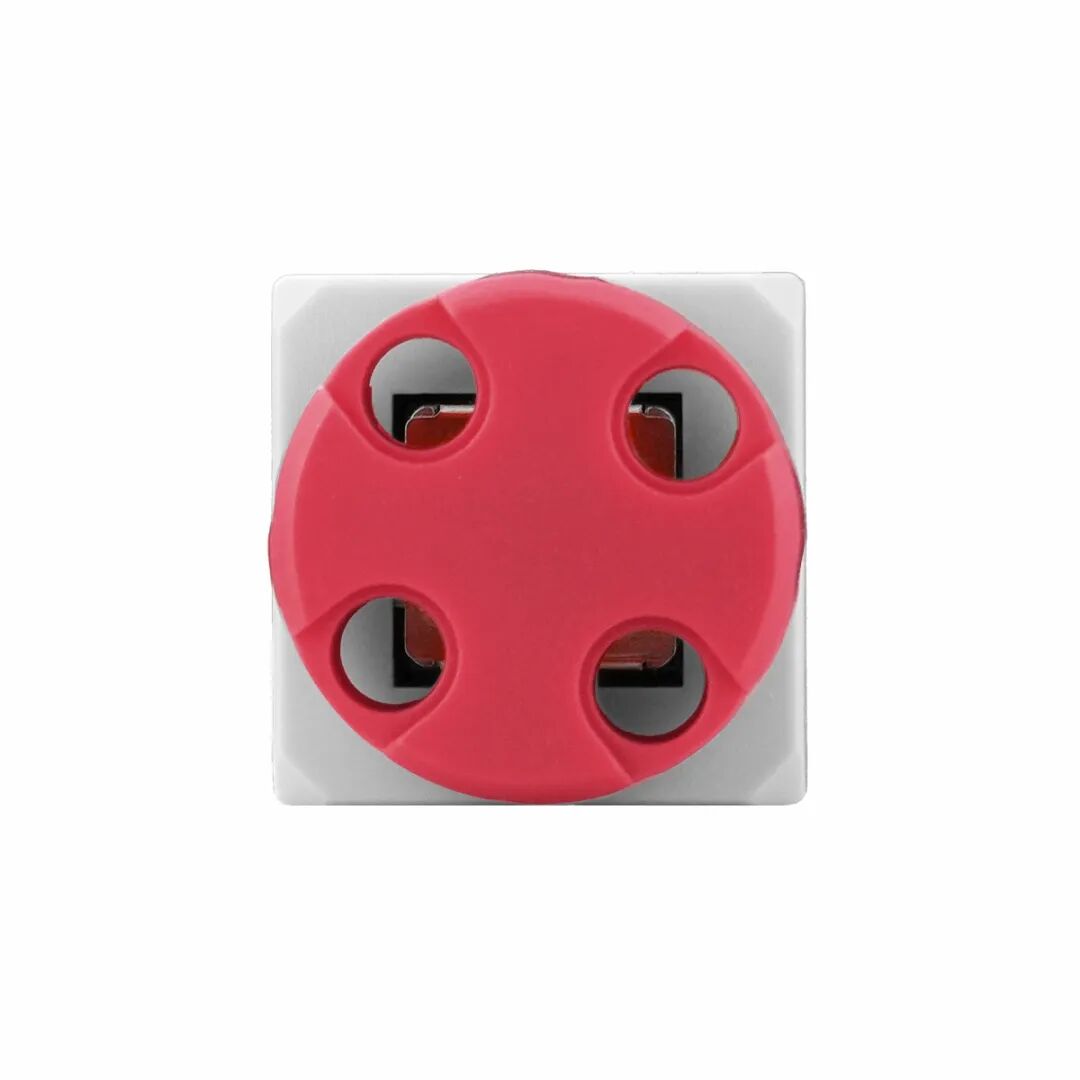

Chain Encoder

Chain Encoder 是 M5Stack Chain 系列中的一款旋转编码器输入节点。内部集成 AB 旋转编码器，支持检测旋转方向与脉冲计数，旋钮中心支持按键输入。

同时集成可编程 RGB LED 用于状态指示和交互显示。编码器帽带有 LEGO 兼容孔结构，能够实现更多创意结构连接。适用于人机交互，智能家居控制等应用场景。



产品特性





◎ M5Stack Chain 系列，AB 旋转编码器

◎ STM32G031G8U6 核心主控

◎ 按键输入，采用 UART 串口级联通信协议

◎ 1x RGB LED，LEGO 兼容孔结构

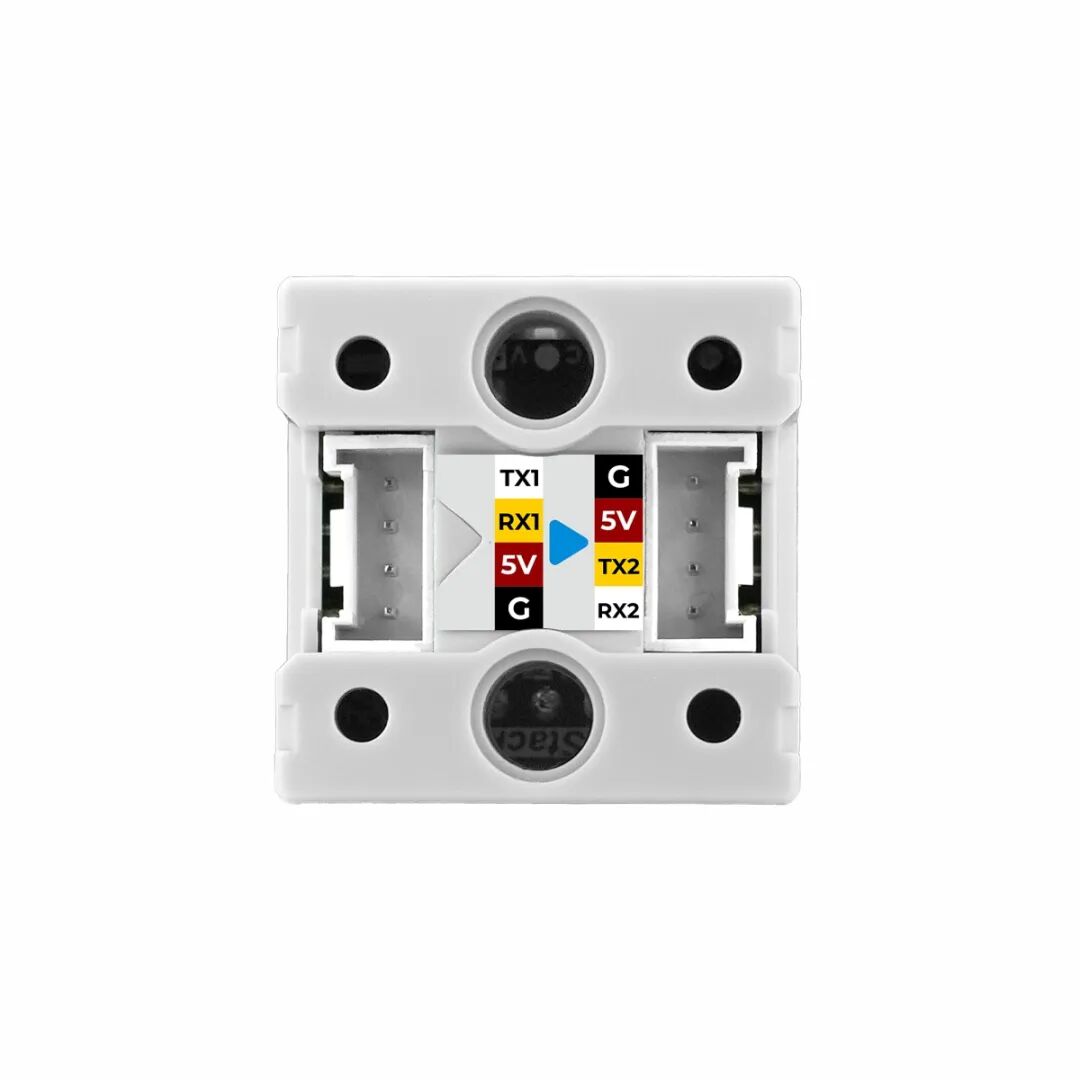

◎ 2x HY2.0-4P 拓展接口，可拓展 Chain 系列设备



应用场景



◎ 智能家居控制

◎ 人机交互

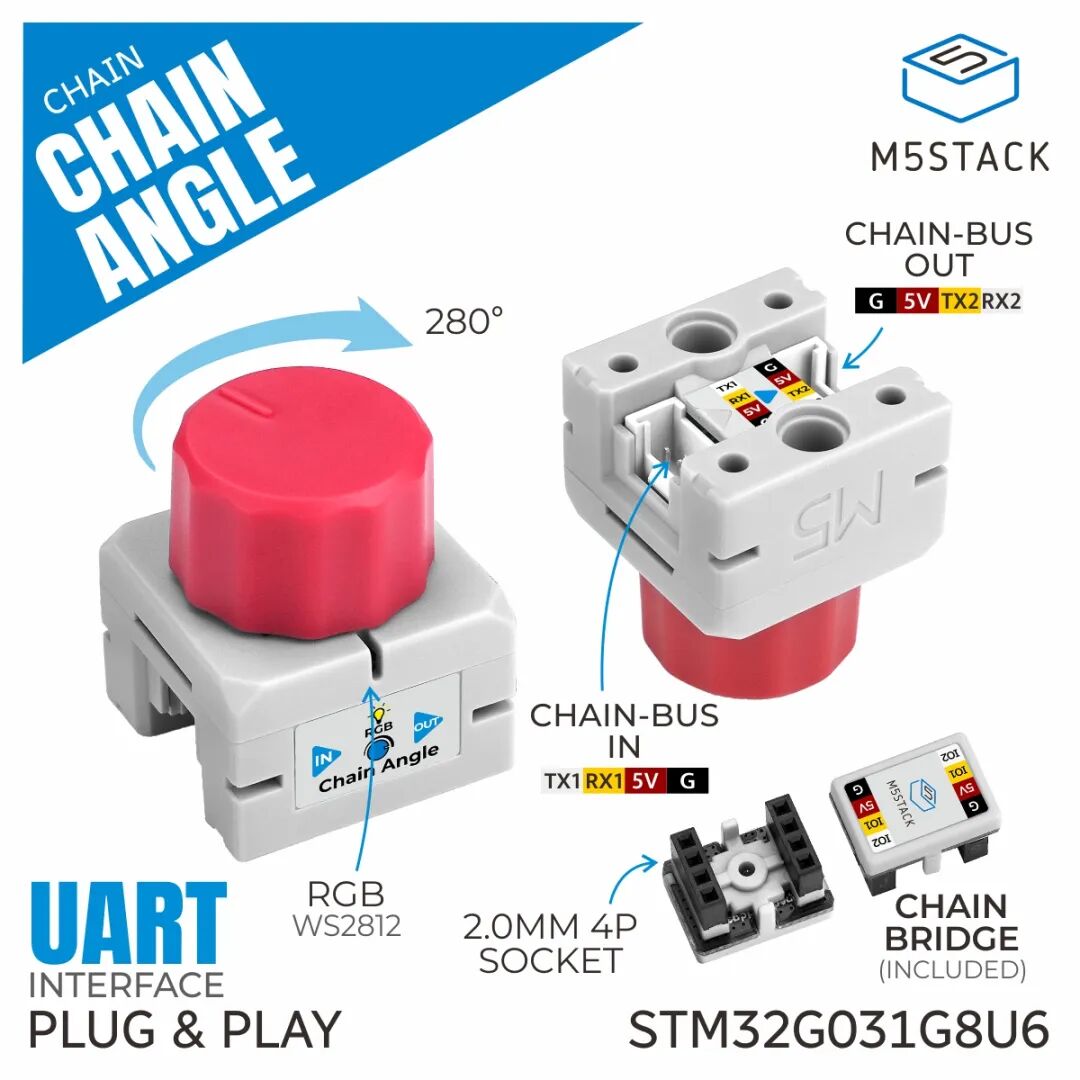

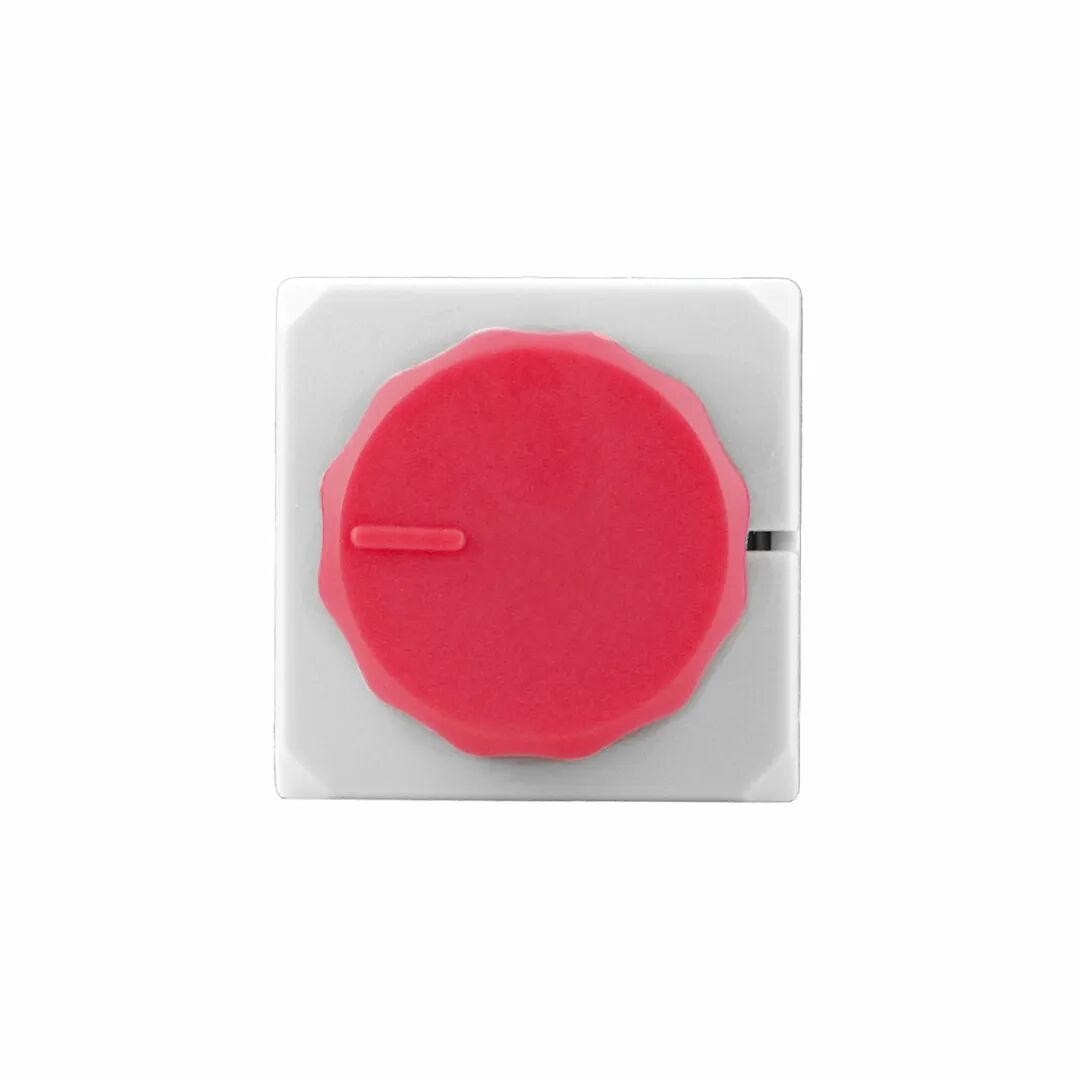

Chain Angle



Chain Angle 是 M5Stack Chain 系列中的一款电位器旋钮输入节点。随着电位器旋钮旋转，采样端的电压值将在固定的范围内变化。



在经过内置 MCU 进行 ADC 转换后，对外输出最大 12-bit 分辨率的信号值。同时集成可编程 RGB LED 用于状态指示和交互显示。适用于人机交互，智能家居，电机调速控制等应用场景。







产品特性



◎ M5Stack Chain 系列，电位器旋钮输入

◎ STM32G031G8U6 核心主控

◎ 1x RGB LED，采用 UART 串口级联通信协议

◎ 2x HY2.0-4P 拓展接口，可拓展 Chain 系列设备



应用场景



◎ 智能家居控制

◎ 人机交互

◎ 音量旋钮

◎ 电机调速







操作说明

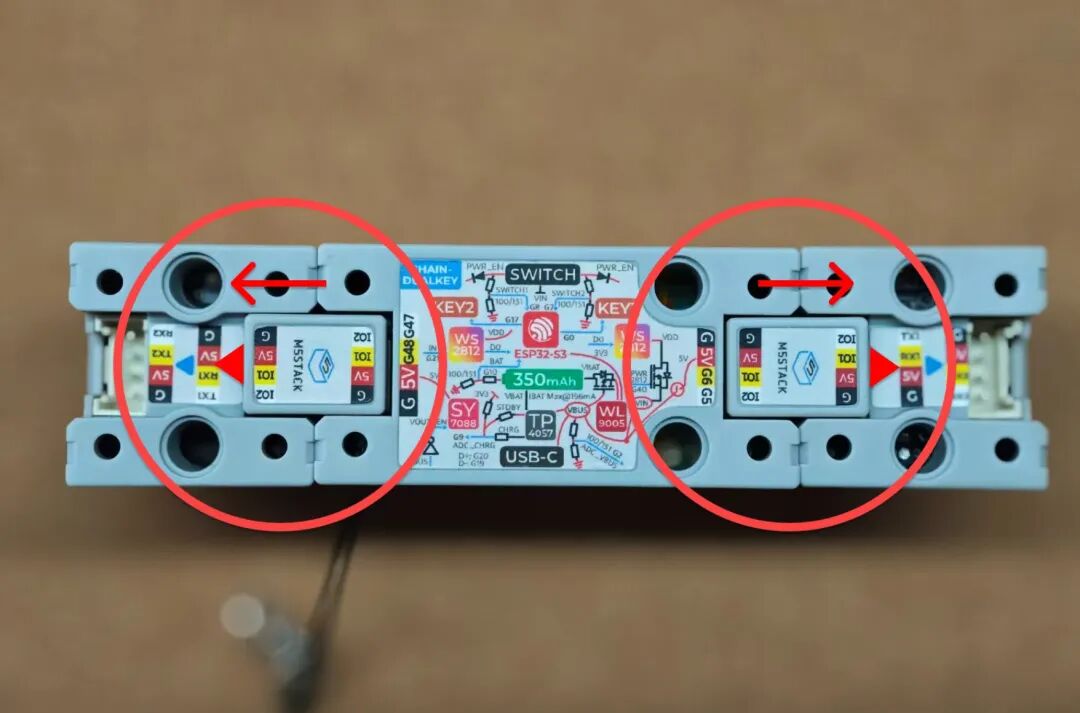

如图所示，用 Chain Bridge 连接器连接主控 Chain DualKey 和各个 Chain 系列输入设备。连接时需要注意方向，三角箭头从主控 Chain DualKey 指向外侧。
