高速示波器时延校准实操：单边单信号法从准备到验证的全步骤指南

一、校准核心原理：单边单信号的时延补偿逻辑

单边单信号校准法通过引入单一标准参考信号（如示波器内置校准信号、外部高精度阶跃信号），精准测量并补偿示波器采集通道的固有时延偏差。其核心目标是消除三类关键时延误差，保障高速信号时序测量的准确性：

物理时延 ：由探头线缆（如1m 50Ω同轴电缆时延约5ns）、示波器内部放大器等硬件传输路径引入的固定时延差，属于硬件固有特性误差;

寄生参数时延 ：探头与被测件接触产生的寄生电容（典型值2-10pF）会延缓信号边沿变化，导致测量时序偏移;

触发偏移 ：示波器内部触发电路与信号采集通道的工作时序不同步，引发触发时刻与实际信号时刻的偏差。

校准核心指标要求：单通道时延误差≤1ps（针对10GHz及以上信号），触发与采集通道时间差趋近于0，确保PCIe 5.0（32Gbps）等高速信号的时序测量精度。

二、全流程实操：五步法从准备到验证

（一）准备阶段：工具与环境规范要求

校准前需完成工具选型与环境调试，确保基础条件满足精度要求，具体参数如下表：

类别	要求细节
信号源	常规校准优先选用示波器内置CAL信号（1kHz方波、3Vpp）;高频场景（≥10GHz）需搭配外部阶跃源，要求上升沿≤20ps
连接硬件	选用50Ω相位匹配电缆（如泰克PMCABLE1M，时延偏差±1ps）;配备短接地针（长度≤1cm，接地电阻≤1Ω），避免长接地夹引入额外误差
环境条件	控制环境温度为23±2°C，避免气流直吹（温度波动1°C可引入5ps时延漂移）;电缆需自然下垂，禁止弯折或过度拉伸
示波器状态	提前预热30分钟（高精度测量需延长至1小时）;关闭带宽限制功能，采样率设置为示波器带宽的5倍以上（如10GHz带宽对应50GS/采样率）

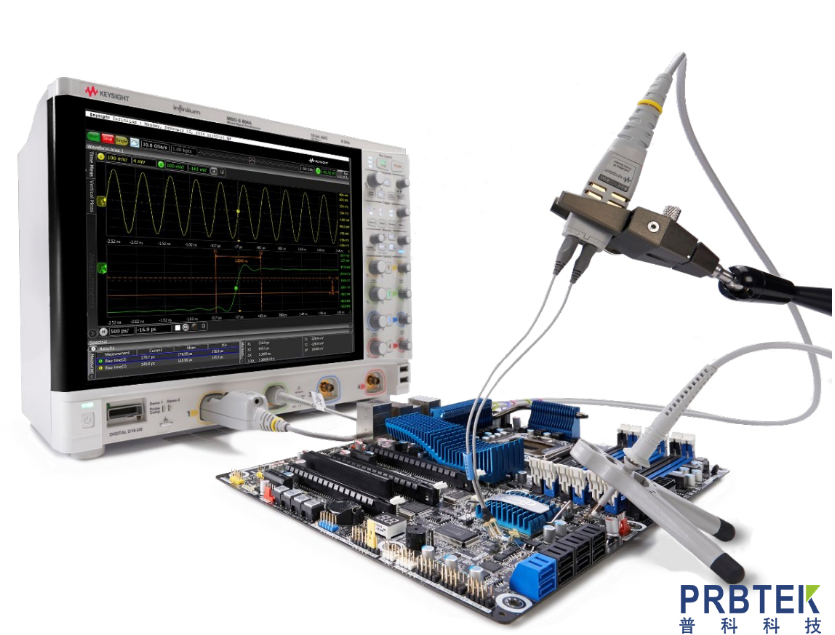

（二）信号连接：单端校准的链路搭建要点

根据信号源类型分为内置信号校准（最常用）和外部信号校准（高频场景）两种方式，具体操作如下：

1. 内置信号校准

将探头探针精准连接至示波器“CAL”输出端，接地针直接对接校准信号地端（严禁使用长接地夹，避免引入电感时延）;通道参数设置：采用DC耦合模式，垂直刻度调节至信号占满屏幕80%高度，时基档位设置为显示2-3个信号周期（如1kHz信号对应500μs/div）。

2. 外部信号校准

将外部阶跃源输出端连接至50Ω功分器，一路信号接入示波器待校准通道（CH1），另一路接50Ω匹配负载；关键注意事项：两路连接电缆长度需严格一致（误差≤1mm），杜绝因线缆长度差异引入额外时延差。

（三）自动校准：主流示波器操作范式

主流高端示波器均配备自动校准功能，以下以泰克DPO73304SX和罗德与施瓦茨RTP为例，说明标准作流程：

1. 泰克示波器

按下“Probe”按键→在通道列表中选中待校准通道→进入“Probe Setup”菜单→选择“Delay Calibration”选项;点击“Auto Cal”按钮，示波器将自动识别信号50%阈值点与内部触发的时间差，计算并存储时延补偿值，校准完成后界面显示“Calibrated Delay： XX ps”。

2. 罗德与施瓦茨示波器

进入“Measure”菜单→选择“Time”子菜单→点击“Delay”功能;设置触发源为待校准通道，启用“Statistics”统计功能，系统将自动采集1000个样本的时延均值，并将该值写入时延补偿参数库，完成自动校准。

（四）手动校准：无自动功能场景的补偿方法

针对无自动校准功能的示波器，或需更高自定义精度的场景，采用手动校准方式，步骤如下：

基线校准： 将探头探针直接接地，启动示波器采集功能，记录当前触发基线（即时间零点）;

时延测量： 断开接地，接入标准校准信号，使用示波器光标功能标记信号上升沿的50%阈值点，读取该点与时间零点的时延偏差（如测量值为120ps）;

补偿输入： 进入示波器“Vertical”垂直设置菜单→选择“Deskew”时延修正功能，手动输入测量得到的时延偏差值（如+120ps），确认后完成时延偏移修正。

（五）精度验证：三重验证法保障校准有效性

校准完成后需通过三重验证确认精度，具体验证标准与方法如下：

时间间隔验证 ：接入100MHz标准信号，测量其周期值，要求测量误差≤5ps（如理想周期10ns，实测值需在9.997-10.003ns范围内）;

触发同步验证 ：观察校准信号的触发时刻与波形显示起点的偏移量，要求偏移量≤1ps;

高频相位验证 ：接入10GHz正弦信号，测量输入信号与校准通道的相位差，换算为时延误差需≤2.8ps（对应0.1°相位差，相位-时延换算公式：时延=相位差（°）×10^12/（360×频率（Hz）））。

三、设备适配与场景化方案

（一）按示波器带宽分类的适配方案

不同带宽的示波器对校准信号、操作要求不同，需针对性选择方案，具体适配参数如下表：

带宽等级	校准信号要求	关键操作要点	典型应用场景
1-5GHz	示波器内置CAL信号（1kHz方波）	无需搭配外部设备，通过自动校准即可满足精度需求	DDR4内存信号测量、常规低速串行总线测试
5-20GHz	外部阶跃源（上升沿≤50ps）	必须使用50Ω相位匹配电缆，校准后需手动修正寄生参数引入的时延	PCIe 4.0测试、USB4.0信号时序分析
20GHz以上	TDR专用脉冲源（如Picotest J2154A）	启用波形平均功能（建议20次平均），补偿高频信号的电缆传输损耗	5G NR射频信号测试、高速光模块时序验证

（二）常见问题与解决方案

校准过程中易出现多种问题，需结合根源分析采取针对性措施，具体如下表：

问题现象	根源分析	解决措施
校准值反复波动	环境温度不稳定，导致电缆、电路参数漂移	开启示波器恒温功能，关闭实验室空调直吹，等待设备与环境温度平衡后再校准
高频校准误差超10ps	电缆阻抗不匹配，引发信号反射与时延偏差	更换相位匹配的50Ω专用电缆（如泰克PMCABLE1M），检查电缆接头是否紧固无松动
手动校准重复性差	人工光标定位存在主观误差，阈值点识别不一致	启用示波器“Edge Detect”自动边沿识别功能，由系统精准定位50%阈值点
触发与采集不同步	示波器内部系统时钟漂移	进入示波器“Service”服务菜单，执行“系统时钟校准”功能，完成后重启设备

四、关键注意事项

探头适配要求： 有源探头需单独校准（每支探头的时延特性存在个体差异），无源探头需额外补偿线缆容性时延，避免混用未校准探头;

校准周期规范： 每次更换探头、调整电缆长度，或环境温度变化超过10°C时，必须重新执行校准流程;常规使用场景建议每月校准一次;

高频作禁忌： 10GHz以上信号校准禁止使用长接地夹（接地电感会引入≥20ps时延误差），需采用弹簧接地针或磁吸式短接地件，缩短接地路径。
