SMT工厂图像识别采集案例

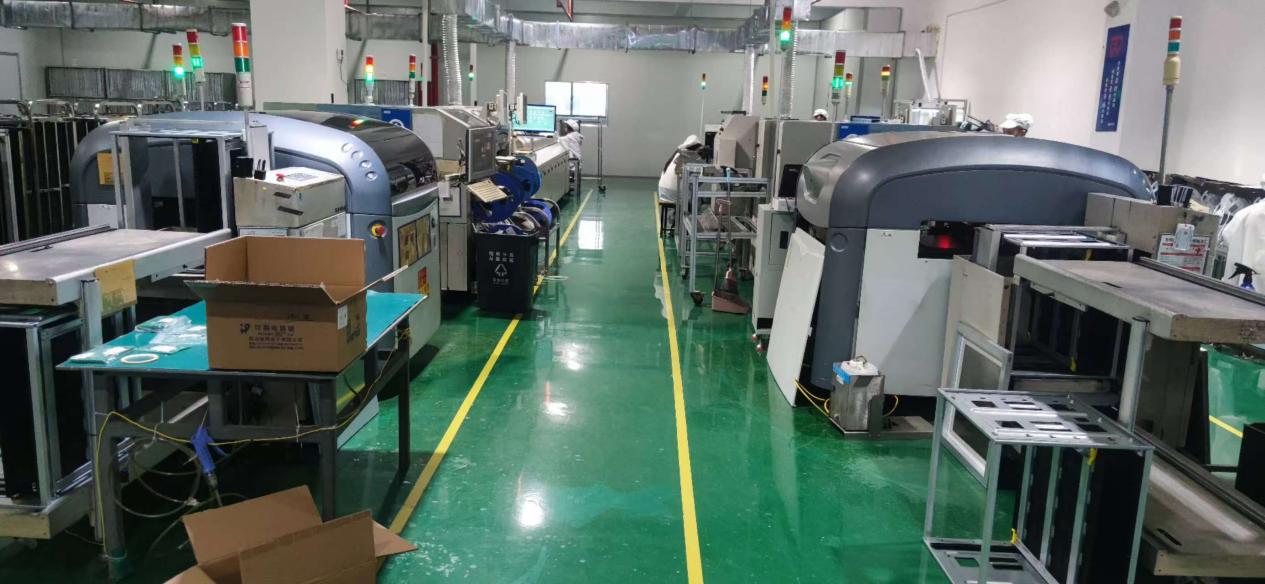

SMT车间照片

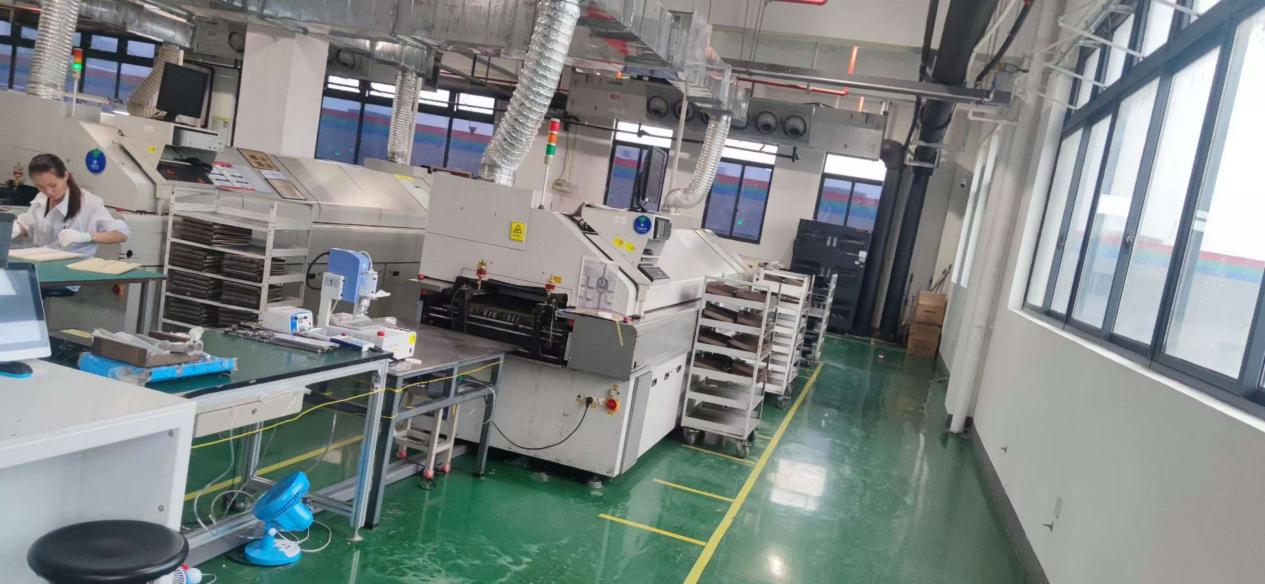

车间照片

如上图所示，位于浙江义乌SMT工厂，贴片机的上位机软件有数值显示界面，可以显示贴片机的运行状态数据。项目需求是采集设备运行状态数据，按照MQTT网络协议上传到MES系统。

以下是项目调研的设备清单：

序号	设备编号	位置	车间	设备类型	设备名称	型号	品牌
1	PSC170027	1901	22厚膜车间	回流焊	无铅电脑热风回流焊	FLW-KR1060	科隆威自动化设备有限公司
2	PSC170028	1901	22厚膜车间	AOI	无铅电脑热风回流焊	FLW-KR1060	科隆威自动化设备有限公司
3	PSC170029	1901	22厚膜车间	AOI	无铅电脑热风回流焊	FLW-KR1060	科隆威自动化设备有限公司
4	PSC170272	1901	22厚膜车间	回流焊	全热风回流焊机	HS-0802	深圳浩宝自动化设备有限公司
5	PSC220018	1901	22厚膜车间	回流焊	回流焊	JTR-1000(10温区)	深圳市劲拓自动化设备股份有限公司
6	PSC170335	1901	06电源车间	波峰焊	波峰焊	E-FLOW-350	紫光日东科技深圳有限公司
7	PSC200076	1901	02注塑车间	注塑机	注塑机	JM258T	震雄营销(深圳)有限公司宁波分公司

如果想要获取贴片机的运行数据对接MES系统，就需要联系贴片机厂家，开通授权，收费价格很高，预计5~10万。

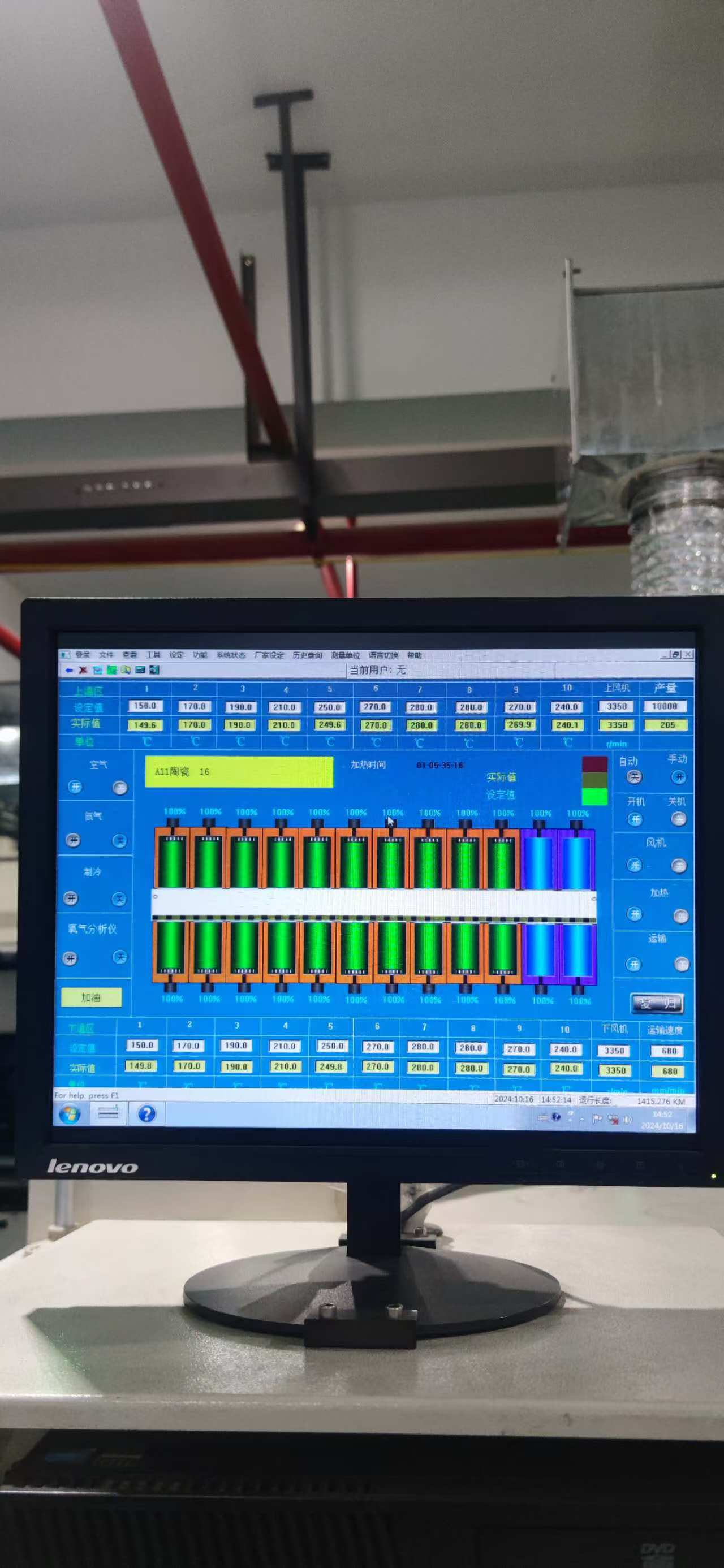

车间SMT设备上位机照片

因此，为了帮客户降低实施成本，我们选取了屏幕识别方案。即采取了定时截屏，识别屏幕上软件界面数据的折中方案。采用我司提供的仪表识别专用软件。

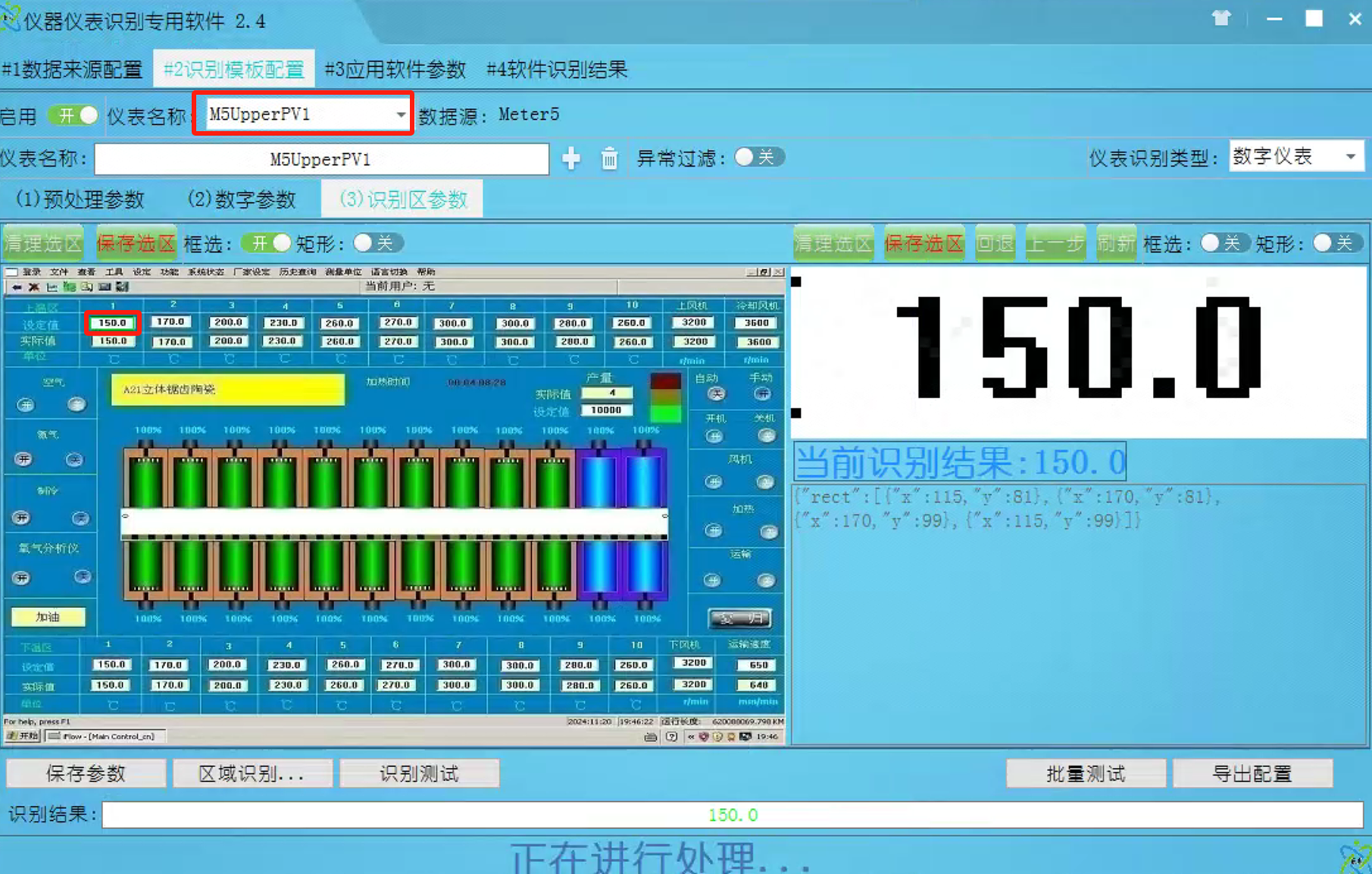

屏幕识别软件界面

因如上图所示，将屏幕数值识别后，按照要求的mqtt协议，json格式上传数据，接入MES系统。此方案省去了协议对接的麻烦，成本仅为开通授权费的十分之一左右。

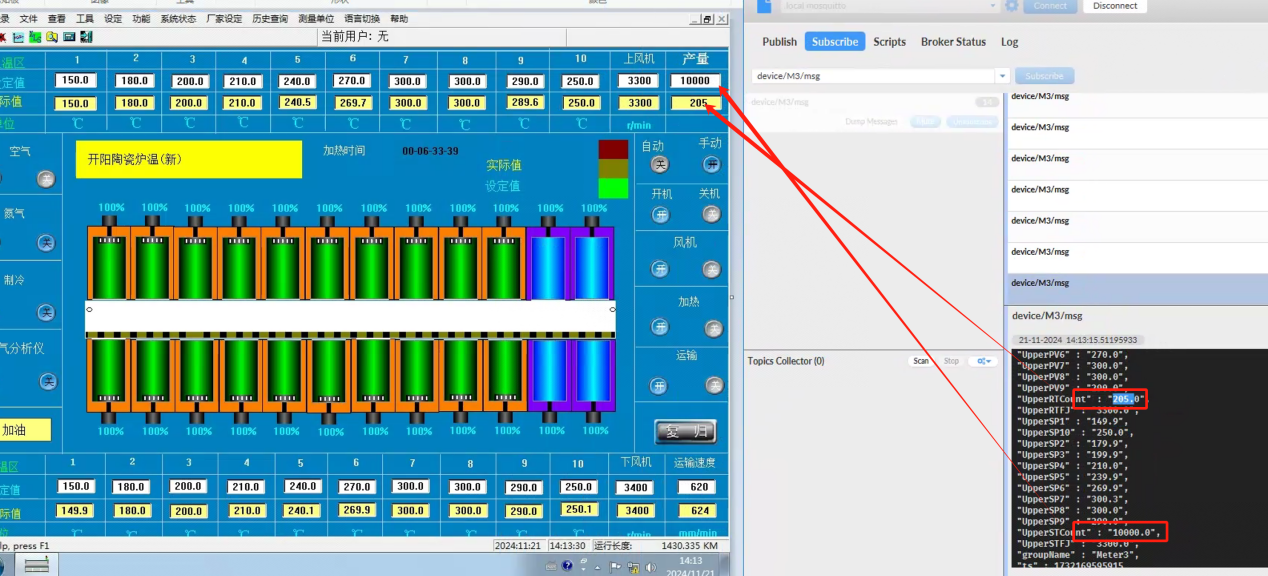

MQTT协议数据上传调试界面
