高速数据采集卡设计方案：130-基于PCIe的中速模拟AD采集卡

基于PCIe的中速模拟AD采集卡

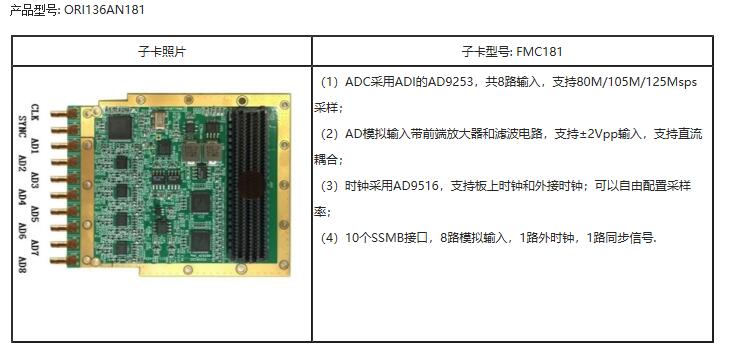

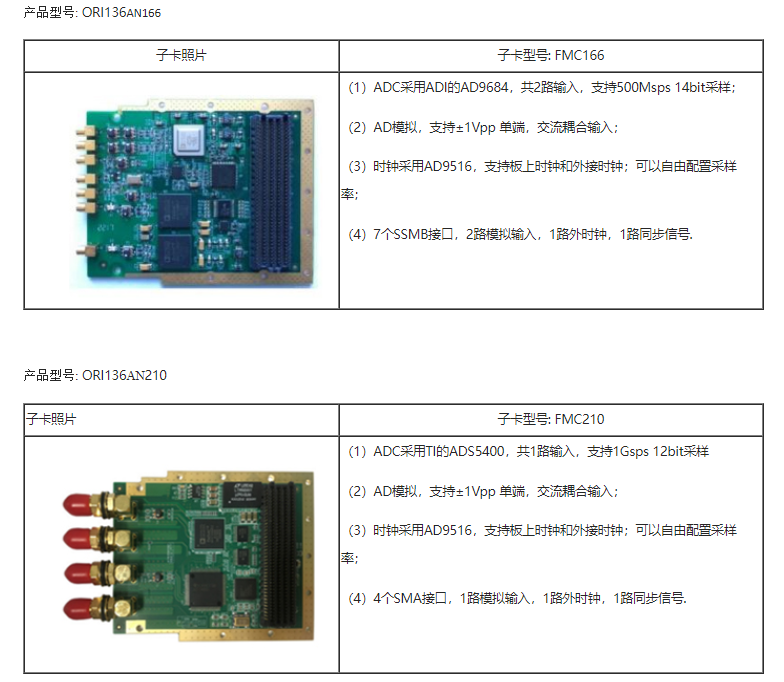

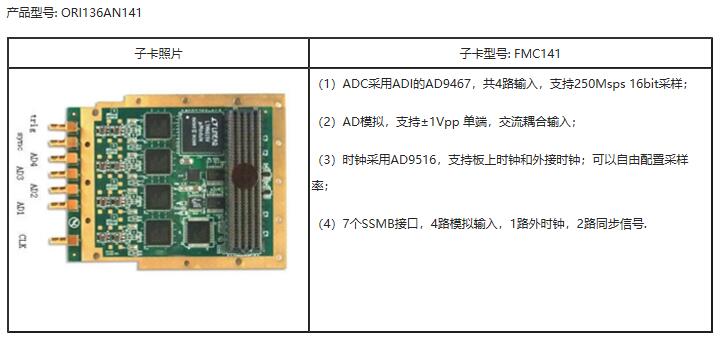

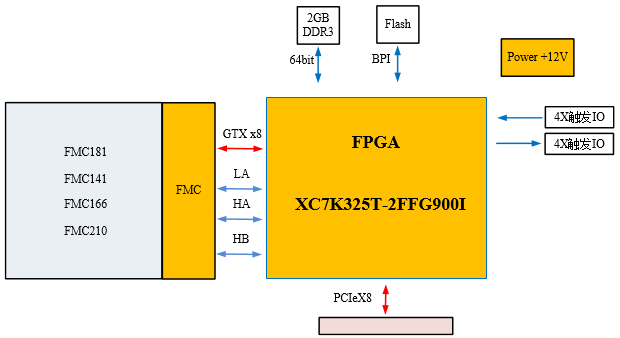

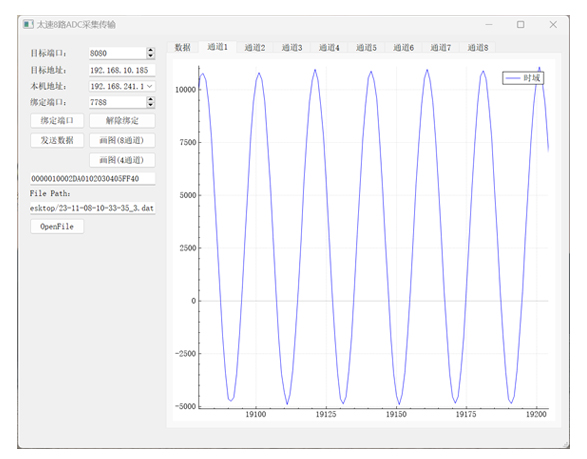

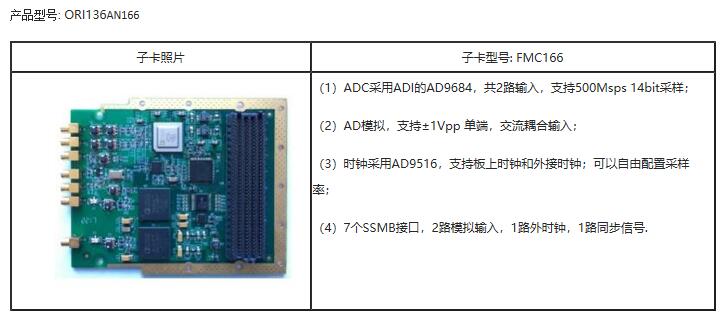

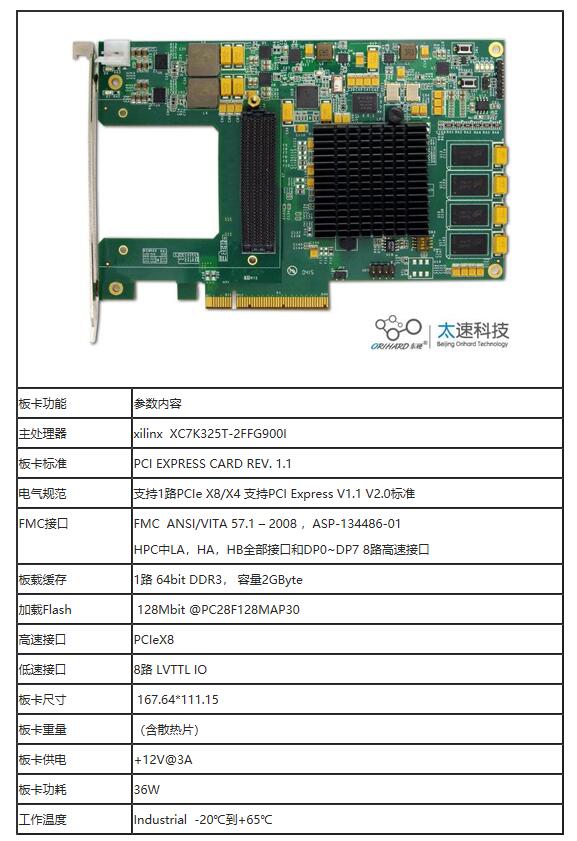

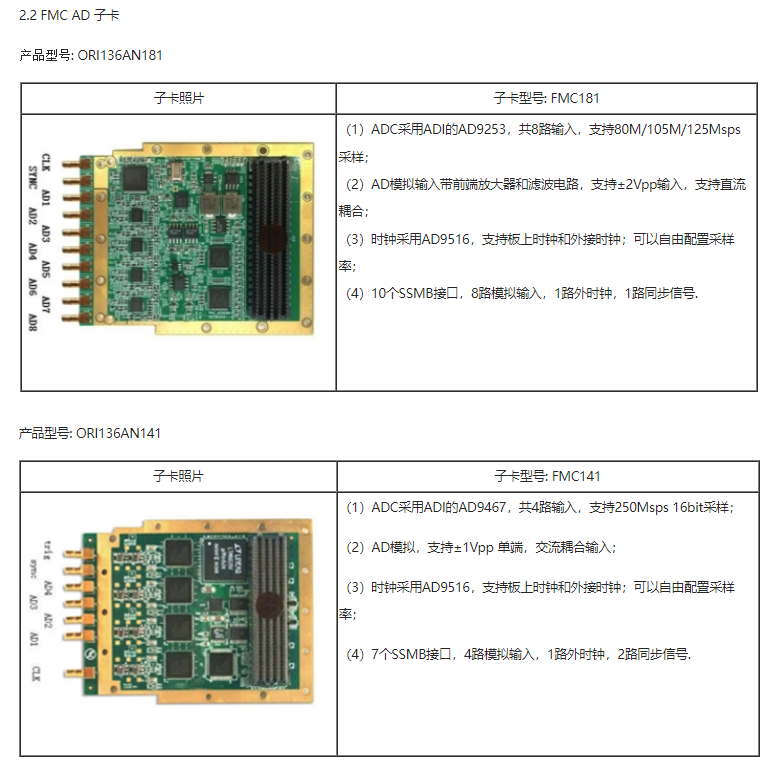

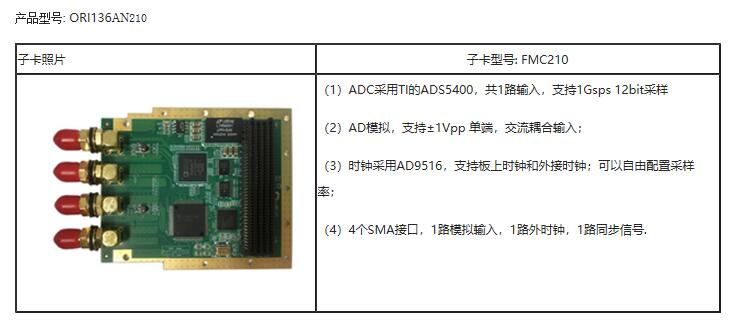

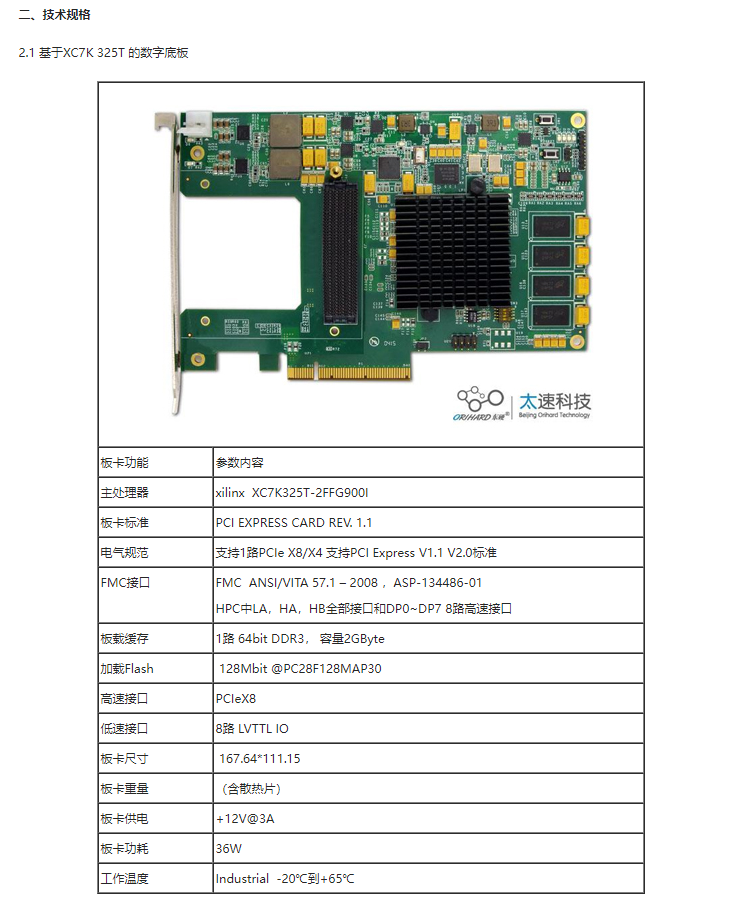

一、产品概述       基于PCIe的一款分布式高速数据采集系统，实现多路AD的数据采集，并通过PCIe传输到存储计算服务器，实现信号的分析、存储。        产品固化FPGA逻辑，适配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，实现PCIe的触发采集，单次采集容量2GB，开源的PCIe QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法、网络通讯等，开发效率高、难度小。        适用于：实验室数据采集，记录等应用。 二、技术规格  2.1 基于XC7K 325T 的数字底板 2.2 FMC AD 子卡 3 应用软件       8路AD采集PCIe传输（181 + 136）     软件实现FPGA逻辑 AD采集，PCIe XDMA传输，寄存器配置     采集显示上位机一体，支持8通道AD数据显示，以及数据落盘。
