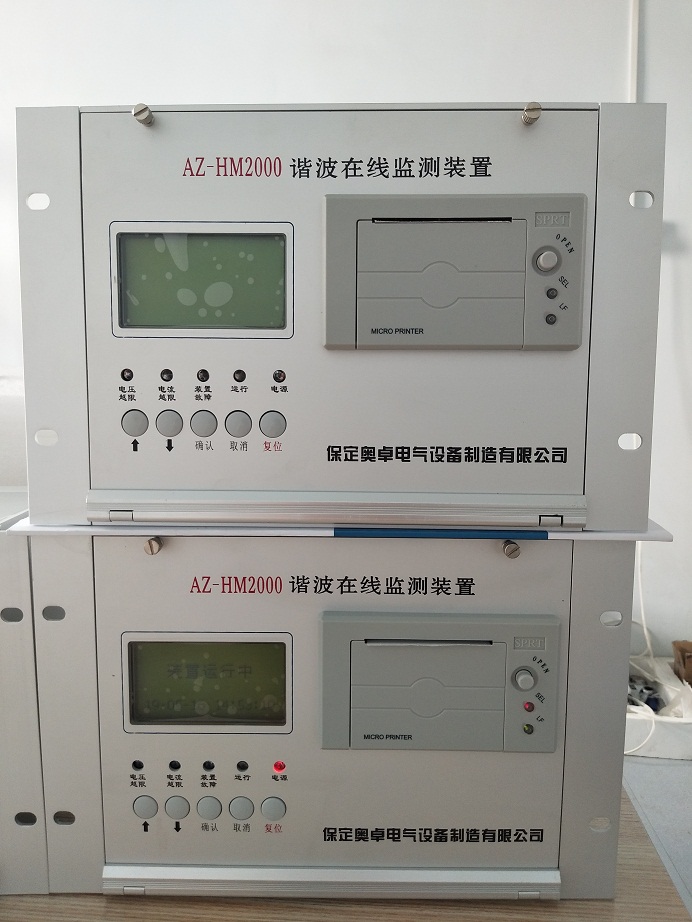

全面解说谐波在线监测装置

一、 什么是谐波？为什么需要“在线监测”？

在深入装置本身之前，我们必须先理解其应对的“敌人”——谐波。

谐波的定义：简单来说，理想电网的电压和电流应是频率为50Hz（中国工频）的完美正弦波。但现代电力系统中，大量非线性负载（如变频器、整流器、电弧炉、LED灯、UPS、电梯等）的投入运行，使得电流波形发生了“畸变”。这种畸变可以理解为，在50Hz的基波上，叠加了频率为基波整数倍（如100Hz, 150Hz, 250Hz...）的高次正弦波，这些高次波就是我们所说的谐波。

谐波的危害（痛点所在）：

增加能耗，导致电费上升：谐波电流在线路和设备中流动，产生额外的焦耳热，导致电能浪费。

加速设备绝缘老化，缩短寿命：尤其是对电容器，谐波可能导致谐振，使其过电流、过负荷，甚至爆炸。

引发误动作，影响生产：可能导致保护继电器、PLC等敏感设备误动或拒动，造成生产线停产，带来巨大经济损失。

干扰通信系统：谐波产生的电磁场会干扰附近的通信线路。

导致中性线过载：三次谐波在中性线会叠加，可能使中性线电流远超相线电流，引发火灾风险。

“在线监测”的必要性：
传统的便携式电能质量分析仪主要用于短期、点测式的排查。但对于一个复杂的配电系统，谐波是动态变化的，它与负载的启停、生产班次紧密相关。离线测量如同“盲人摸象”，无法捕捉到瞬时、偶发的谐波事件。因此，7x24小时不间断的在线监测成为了必然选择，它能：

实时掌握系统健康状况。

精准定位谐波源。

为治理方案提供权威数据支撑。

满足电网公司对谐波注入的合规性要求。

二、 谐波在线监测装置的核心构成与工作原理

我们可以把该装置理解为一个高度专业化的“数据采集与诊断系统”。其核心架构和工作流程如下：

1. 信号采集单元（感官系统）

电压/电流传感器：通过电压互感器（PT）和电流互感器（CT）从母线和馈线上采集原始的电压、电流信号。这里要特别强调CT的选型，必须使用宽频响应的CT（至少能覆盖到50次谐波以上），普通测量用CT在高频下会严重失真，导致数据不准。

2. 信号调理与模数转换单元（神经转换系统）

采集到的模拟信号幅值较小，且含有噪声。信号调理电路负责对其进行滤波、放大，使其适应后续处理。

高速高精度的ADC（模数转换器） 是核心部件之一。它按照极高的采样率（通常每周期采样256点或更高）将模拟信号转换为数字信号，为后续的精确分析奠定基础。采样率和精度直接决定了装置能分析的最高谐波次数和准确度。

3. 核心计算与分析单元（大脑）

这是装置的“算法核心”。它通常采用高性能的DSP（数字信号处理器）和/或CPU。

其核心算法是 FFT（快速傅里叶变换） 。FFT能够将时域中的波形信号，分解到频域中，从而精确计算出基波（50Hz）以及各次谐波（2nd, 3rd, 5th, 7th...直至50次或更高）的含有率、谐波畸变率 等关键参数。

4. 数据存储与管理单元（记忆库）

装置内置大容量存储，用于循环存储海量的实时数据、事件录波数据（如电压暂升/暂降、谐波越限等）。高级功能如 PQDIF 格式文件生成，便于与国际通用的电能质量分析软件兼容。

5. 通信与上报单元（信息传递系统）

支持多种工业标准通信协议，如 IEC 61850（智能变电站核心）、Modbus、IEC 60870-5-101/104** 等，实现与厂站监控系统、调度主站或云平台的无缝对接。

通信方式可灵活选择：以太网、光纤、4G/5G无线等。

6. 人机交互与告警单元（交互界面）

本地通常配有液晶显示屏，用于实时数据显示、波形展示、参数设置。

具备声光告警功能，当监测到谐波超标或其他电能质量事件时，能立即发出告警，提醒运行人员。

三、 核心功能与技术指标解读（选型关键）

作为一名工程师，在选择装置时，必须关注以下硬性指标：

测量精度：必须符合 IEC 61000-4-30 A类或S类标准。这是国际公认的电能质量监测精度最高标准，是数据可信度的基石。

谐波测量范围：至少应覆盖2~50次谐波，高级装置可达63次甚至更高。

采样率：每周期不低于256点，越高越好，能更真实地还原波形细节。

测量参数：

基本参数：电压、电流、功率、功率因数、频率等。

核心谐波参数：各次谐波电压/电流含有率、总谐波畸变率、间谐波、高频分量等。

其他电能质量参数：电压暂升/暂降/中断、电压波动与闪变、不平衡度等（一个优秀的在线监测装置通常是多功能电能质量监测装置）。

事件记录与录波：能基于用户设定的阈值（如THDu > 5%），自动触发事件记录，并保存事件发生前后的完整波形，用于故障分析。

实时性与数据存储：数据刷新率应达到每周期一组（或更高），存储容量应能满足数月甚至更长时间的连续数据记录。

四、 主要应用场景（部署在何处？）

工业用户：

变电站10kV/35kV母线：监测从公用电网引入的谐波水平，以及本企业向电网注入的谐波总量，满足供电局要求。

关键非线性负载上游：如轧钢机、电弧炉、大型变频器、中频炉的供电回路，直接定位主要谐波源。

无功补偿柜进线处：监测谐波情况，防止电容器组因谐波放大而损坏。

公共电网/发电侧：

110kV/220kV等重要变电站：监测输电层面的电能质量，评估大用户对电网的影响。

新能源场站（光伏、风电）并网点：逆变器是主要的谐波源，在线监测是并网验收和运行的强制要求。

商业建筑与数据中心：

总配电室：监测由大量LED照明、变频空调、UPS、服务器电源等产生的谐波，保障精密设备运行安全，尤其是防止中性线过载。

五、 选型、安装与维护的工程实践建议

选型：

精度与标准先行：首选通过权威认证的IEC 61000-4-30 A类产品。

功能按需配置：明确是需要纯谐波监测，还是全功能的电能质量监测。

通信与组网能力：必须与现有或规划中的监控系统协议匹配，IEC 61850是未来趋势。

品牌与服务：选择有深厚技术积累和良好售后服务的品牌，确保长期稳定运行和技术支持。

安装：

测点选择是关键：必须安装在能代表被测线路或系统整体情况的点上。PT/CT的二次侧接线务必准确、牢固。

CT是重中之重：再次强调，务必使用宽频带、高线性度的测量CT，错误的CT会让再好的监测装置也“失明”。

接地与抗干扰：良好的接地是保证测量准确性和设备安全的基础，尤其在工业恶劣电磁环境中。

维护：

定期进行数据备份与查看。

利用装置自诊断功能，检查其运行状态。

每隔一定周期（如1-2年），可考虑用标准源对装置进行现场校准或送检，确保其长期精度。

六、 总结与展望

谐波在线监测装置已不再是简单的“测量仪表”，而是现代智能配电系统中不可或缺的感知层核心和数据分析节点。它为我们提供了从“被动应对故障”到主动预警和精细化管理的能力。

展望未来，随着物联网、边缘计算和人工智能技术的发展，谐波在线监测装置将更加智能化：

AI诊断：基于历史数据，自动识别谐波源类型，预测谐波变化趋势，甚至推荐治理方案。

云边协同：海量监测数据上传至云平台，进行区域级电网的电能质量全景评估与协同控制。

与治理设备联动：直接控制有源滤波器等设备，实现谐波的“监测-分析-治理”闭环自动控制。

总而言之，投资一套高品质的谐波在线监测系统，不仅是满足法规要求，更是企业保障供电安全、降低运营成本、实现精益化能源管理的明智之举。它就像为您的电力系统装上了一副全天候的“慧眼”，让一切电能质量问题无处遁形。
