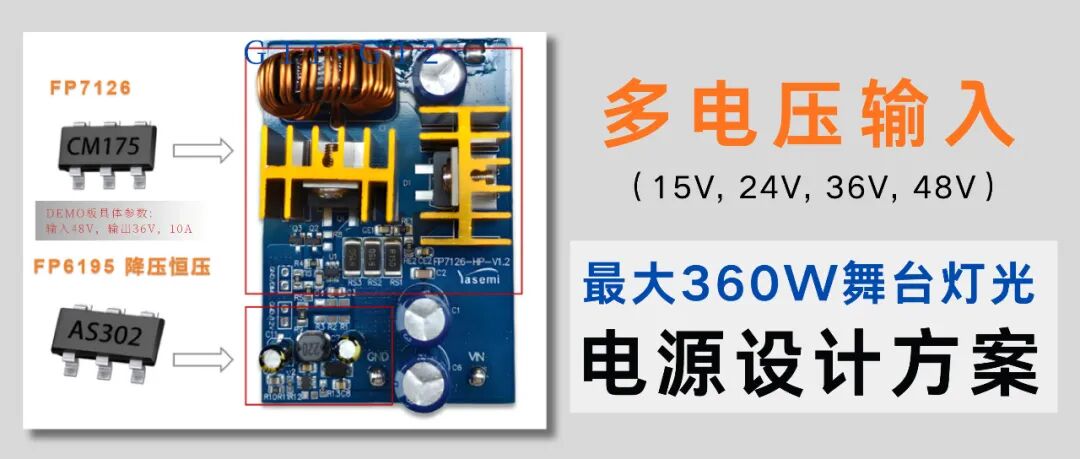

多电压12V, 24V, 36V, 48V输入，输出最大功率360W舞台灯光电源设计方案——独立12V供电、推挽驱动、高精度PWM调光

本项目旨在设计一款宽电压输入、大功率输出的DC-DC降压电源模块，专为高端舞台灯光设备供电。其核心要求是能够适配市场上主流的15V, 24V, 36V, 48V电源适配器，并在每种输入电压下均能发挥出当前条件下的最大输出功率。

01

功率分析

在设计过程中，功率输出能力与输入电压密切相关，具体分析如下：

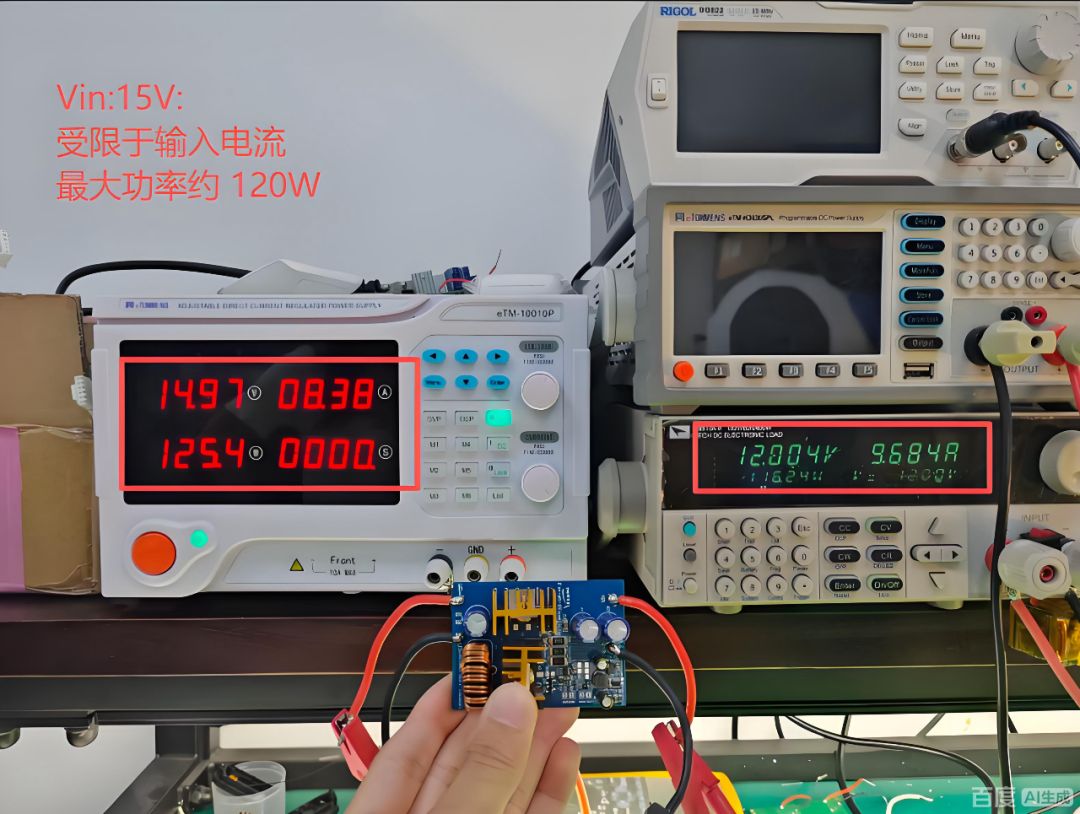

Vin:15V：受限于输入电流承载能力，系统最大输出功率约为120W。此模式下主要适用于便携式或中小功率灯光设备。

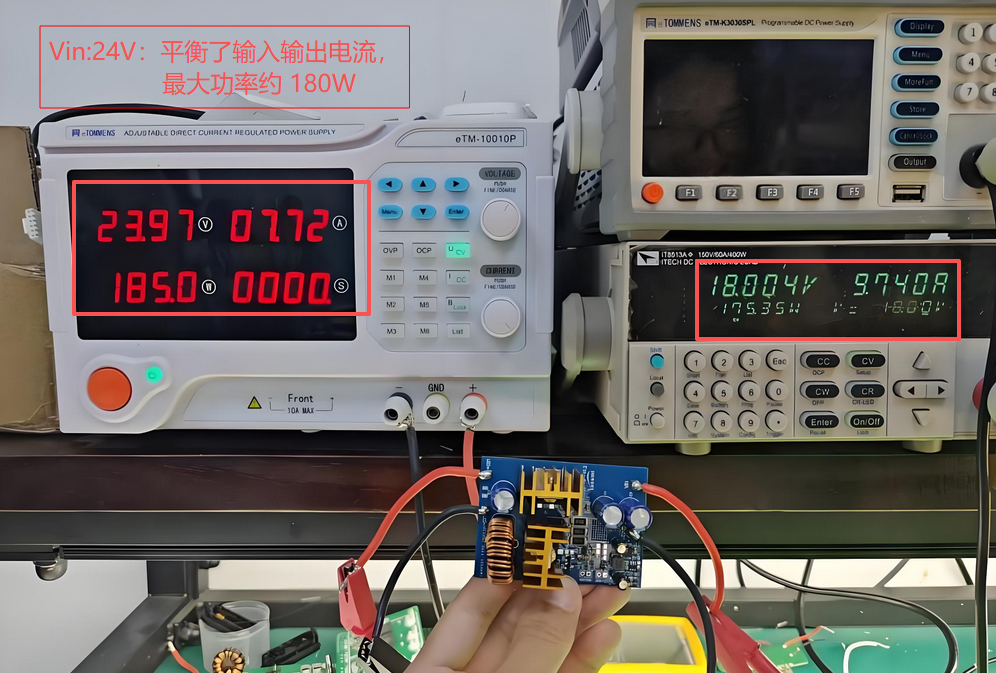

Vin:24V：在输入与输出电流之间取得较好平衡，最大输出功率可提升至180W，适用于中功率舞台灯具。


Vin:36V：进入性能优化区间，系统效率与功率表现更为突出，最大输出功率可达280W，适用于大型灯光阵列或高亮度投影灯。

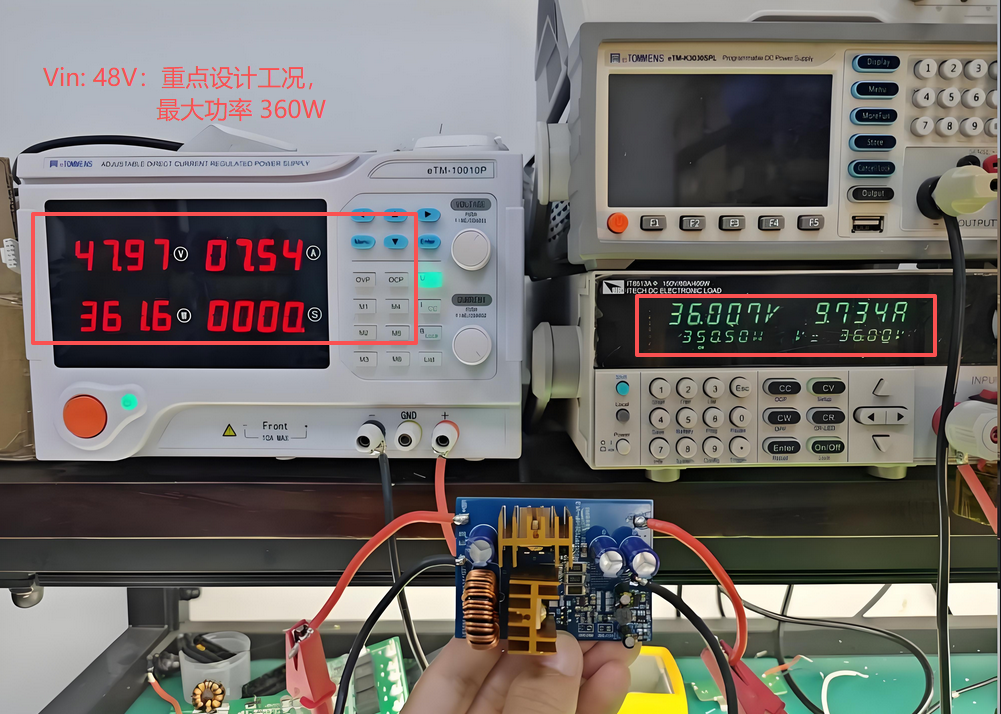

Vin:48V：作为重点设计工况，输入电压的提升使系统能够实现360W的最大输出功率，充分满足大型舞台、演出场馆对高功率灯光系统的供电需求。


该多电压兼容设计大幅提升了电源的通用性与现场适应性，用户可根据实际供电条件灵活选择输入电压档位，充分发挥设备性能。


02

方案核心

核心设计重点：48V输入至36V/10A输出


针对360W大功率舞台灯应用方案，为实现48V输入至36V/10A、360W满功率输出的稳定工作，本设计围绕驱动增强、供电优化与控制精度展开，具体如下：

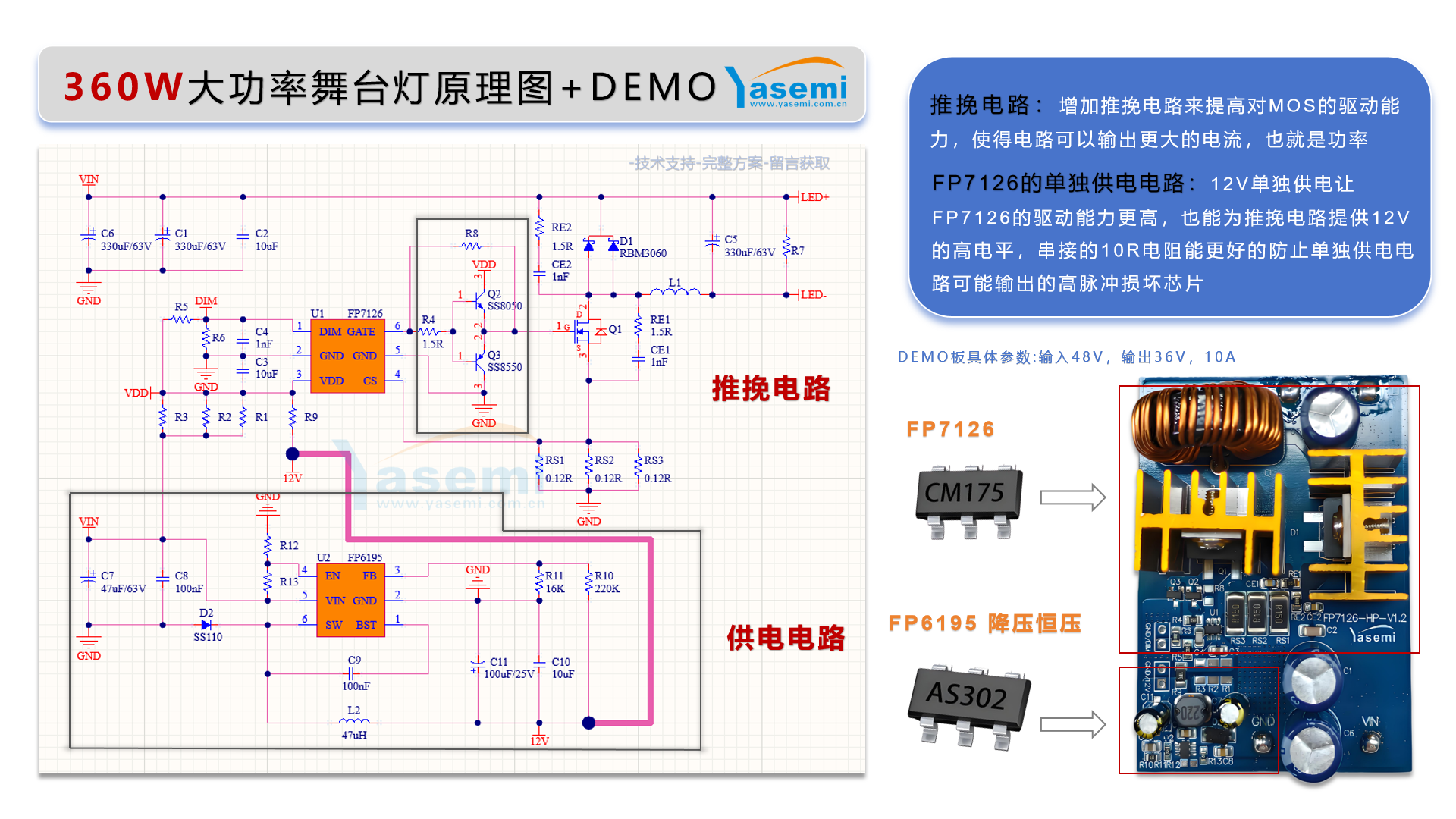

1.推挽电路增强驱动能力


为实现大功率输出，系统中采用了推挽电路来增强对功率MOS管的驱动能力。在FP7126恒流驱动芯片的输出端增设推挽电路，大幅提升对功率MOSFET的驱动能力，确保在大电流开关过程中响应迅速、损耗降低，从而支持360W持续高功率输出。

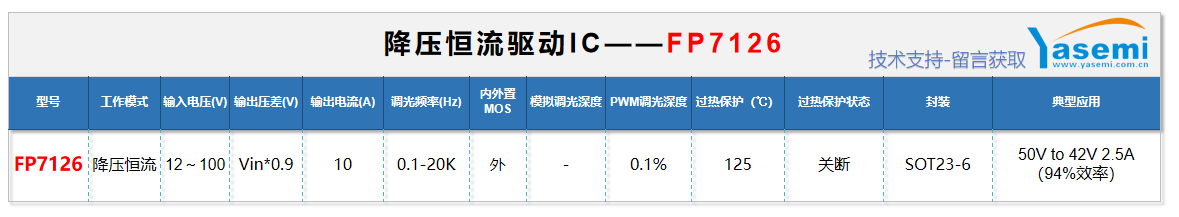

2.FP7126恒流驱动芯片及其独立供电


本方案选用FP7126作为核心恒流驱动芯片，通过为其单独提供12V供电来提升驱动电平与工作稳定性。芯片内置PWM高速反应调光回路，可直接接收外部数字调光信号，实现快速无延迟的亮度响应，其调光深度可达0.01%，充分满足舞台灯光对细腻光影效果的高精度控制需求。

3. 共阳极简化布局


采用共阳极连接方式，简化LED模组与PCB之间的布线，降低电路复杂性，有利于散热设计与整体装配。


该设计通过在驱动、供电与调光等关键环节的优化，实现了在48V输入下高效、可靠、高动态响应的360W功率输出，契合高端舞台灯光系统的应用要求。



本文介绍了一款支持15V、24V、36V、48V多电压输入，最大输出功率达360W的舞台灯光专用DC-DC电源设计方案。通过推挽驱动、独立芯片供电、高精度调光及共阳极布局等关键技术，系统在不同输入条件下均能实现接近理论最大值的功率输出，尤其在高电压输入下表现优异。

该设计兼具高通用性、高可靠性与优秀的控制性能，适用于各类中大型舞台、演播厅及户外演出等高要求灯光环境，具备良好的应用前景与市场价值。
