从经典CAN到CAN XL：自动驾驶高带宽数据采集的新答案

当激光雷达、800 万像素摄像头和毫米波雷达同时“开口说话”，每帧 3 MB 的点云图像在 10 ms 内就要被域控制器收齐——经典 CAN 的 1 Mbps 显然力不从心，CAN FD 的 64 字节帧也略显拮据。2024 年正式发布、现已批量供货的第三代总线 CAN XL，用 20 Mbps 峰值速率与 2048 字节单帧负载，为 L3 以上自动驾驶数据采集提供了第三条路。本文结合最新路测数据与 OTA 升级案例，拆解 CAN XL 与 CAN FD、经典 CAN 的核心差异，并给出可落地的选型思路。

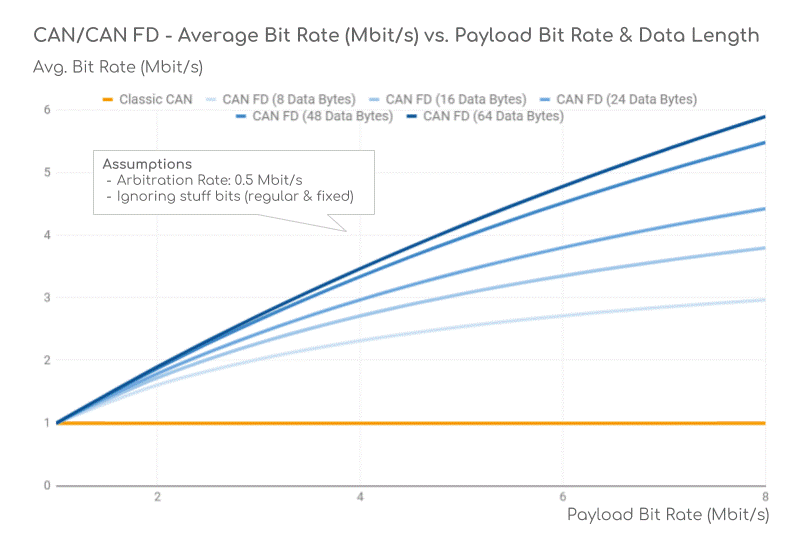

一、为什么“更大帧”比“更高速”更关键

　　很多工程师第一反应是“把速率提上去就行”，但车载异构网络里总线长度、支线拓扑与 EMC 法规限制了波特率上限。CAN XL 沿用仲裁段最高 1 Mbps、数据段最高 20 Mbps 的“双速率”机制。相比CAN FD，既保留原有线束，又把单帧数据扩大 32 倍，相当于用“大货车”替代“小皮卡”——同样 3 MB 视频，CAN FD 需拆分 480 帧、间隔 5 ms 重传，总耗时 4.5 s；CAN XL 仅 24 帧、1.9 s 完成，抖动从 30 μs 降到 17 μs，CPU 负载下降 40 %。对于 10 Hz 的实时融合算法，这意味着缓存更小、延迟更确定。

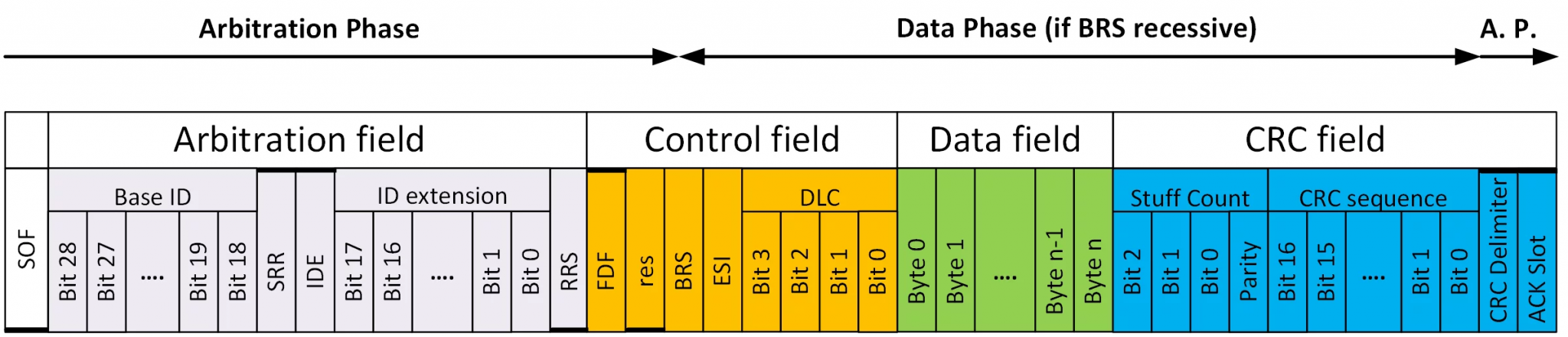

二、协议层三大革新：SDT、VCID 与双 CRC　　

1. 服务数据类型 SDT：8 位 SDT 可封装以太网帧（SDT=0x04/0x05 对应 IEEE 802.3 隧道），支持 UDP、SOME/IP 与 TCP/IP 协议栈调用，域控无需额外交换机即可实现跨协议数据转发，雷达对象列表进 ROS2 节点具备可行性。 2. 虚拟网络 ID VCID：8 位 VCID 可在单物理总线上划分最多 256 路逻辑通道，支持按通道做 QoS 与故障域隔离，适配激光雷达（高优先级）、摄像头（大带宽）的差异化需求。 3. 13 bit PCRC + 32 bit FCRC 级联校验：3 位 PCRC 校验仲裁段与控制段，32 位 FCRC 校验数据段，级联设计实现汉明距离 = 6，可检测 5 位随机错误，误帧率较 CAN FD 显著降低，满足 ISO 26262 ASIL‑B 通信链路覆盖度要求。

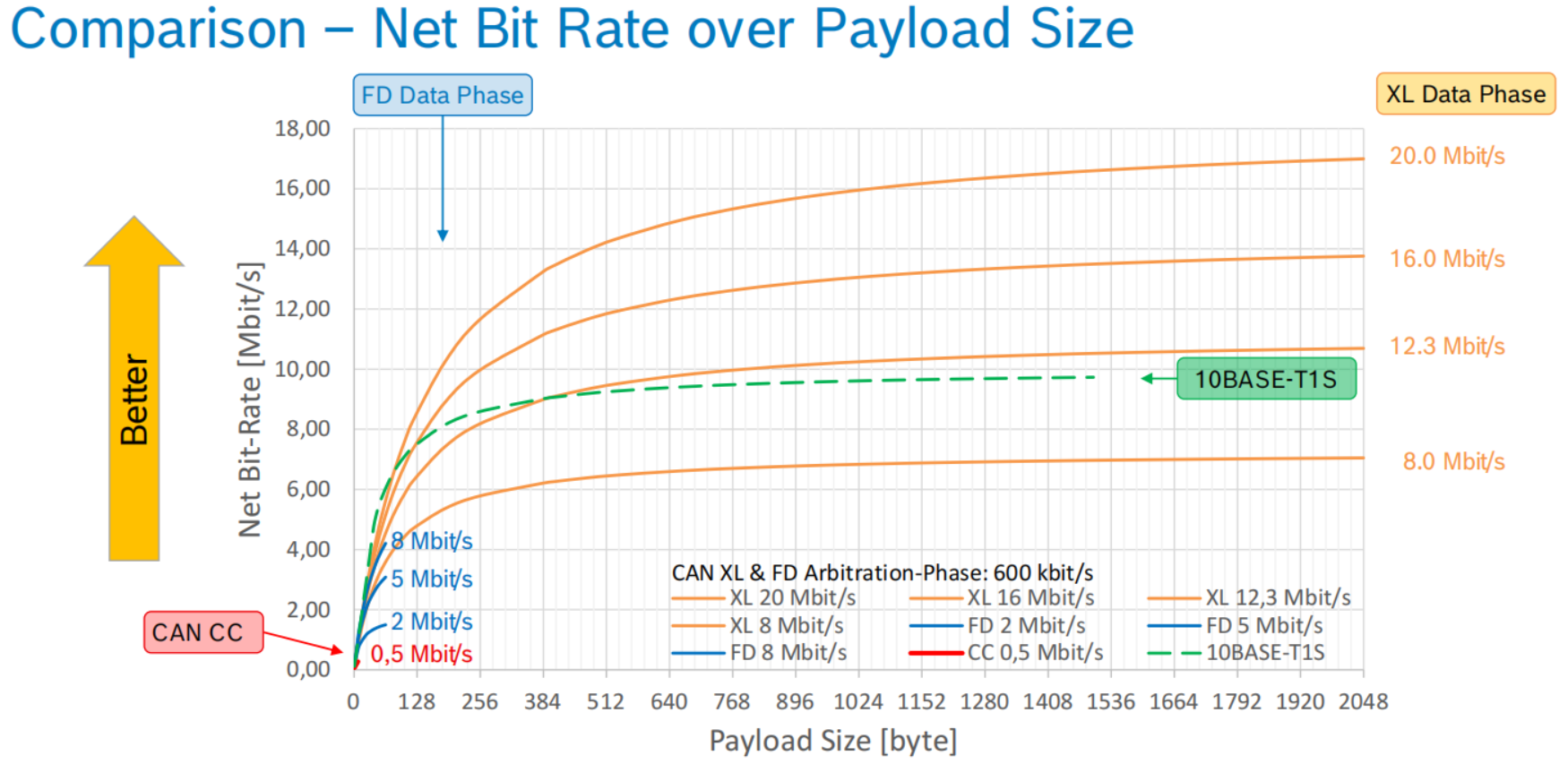

三、与 CAN FD、经典 CAN 的硬指标对照

速率：经典 CAN 1 Mbps，CAN FD 8 Mbps（SIC），CAN XL 20 Mbps； 　单帧数据：8 Bytes → 64 Bytes → 2048 Bytes； 　仲裁 ID：11 bit → 11 bit → 11 bit（向下兼容）； 　速率切换：无 → 可选 → 强制； 　远程帧：支持 → 不支持 → 不支持； 　拓扑兼容性：三者可在同一总线共存，只需统一 SIC 或 SIC-XL 收发器，老节点无需硬件改动。

四、自动驾驶数据采集落地案例

某 Tier-1 前向感知域控原方案：4 路 100 万像素摄像头 + 1 路 16 线激光雷达，采用 100BASE-T1 以太网，需 5 通道 PHY 交换机，线束成本 380 元/车，且交换机休眠功耗 120 mA。

升级至 CAN XL 后：摄像头模组保留以太网接口，但通过板载“以太网-CAN XL 桥接 MCU”把 H.264 码流转成 CAN XL 帧；激光雷达原生 CAN XL 输出。整线束改为 4 根双绞线（电源+CAN XL），取消交换机，休眠电流降到 15 mA，整车线束减重 0.8 kg，BOM 成本下降 42 %，OTA 升级 3 MB 固包由 4.5 s 缩短至 1.9 s，用户无感完成。

五、选型建议：什么时候上 CAN XL

　　1. 传感器单口数据量 0.5-3 MB/s，且对实时性 < 10 ms；

　　2. 平台需向下兼容大量 legacy CAN 节点，不想推倒重来；

　　3. 整车电源管理严苛，要求总线自己唤醒、休眠；

　　4. 预算无法承担 100BASE-T1 交换机 + PHY 的高成本。

若只是 500 Kbps 车身控制，经典 CAN 足够；若仅 2 Mbps 雷达目标帧，CAN FD 即可；一旦迈进 800 万像素或 3 MB 点云，CAN XL 成为目前唯一能兼顾带宽、实时与成本的量产方案。

对于希望体验或部署CAN XL的用户，目前市场上已有成熟的开发套件和工具，能够帮助工程师快速上手。

虹科PCAN-XL套件

适用场景：CAN XL技术验证、车载通信开发、工业自动化测试

核心组件：

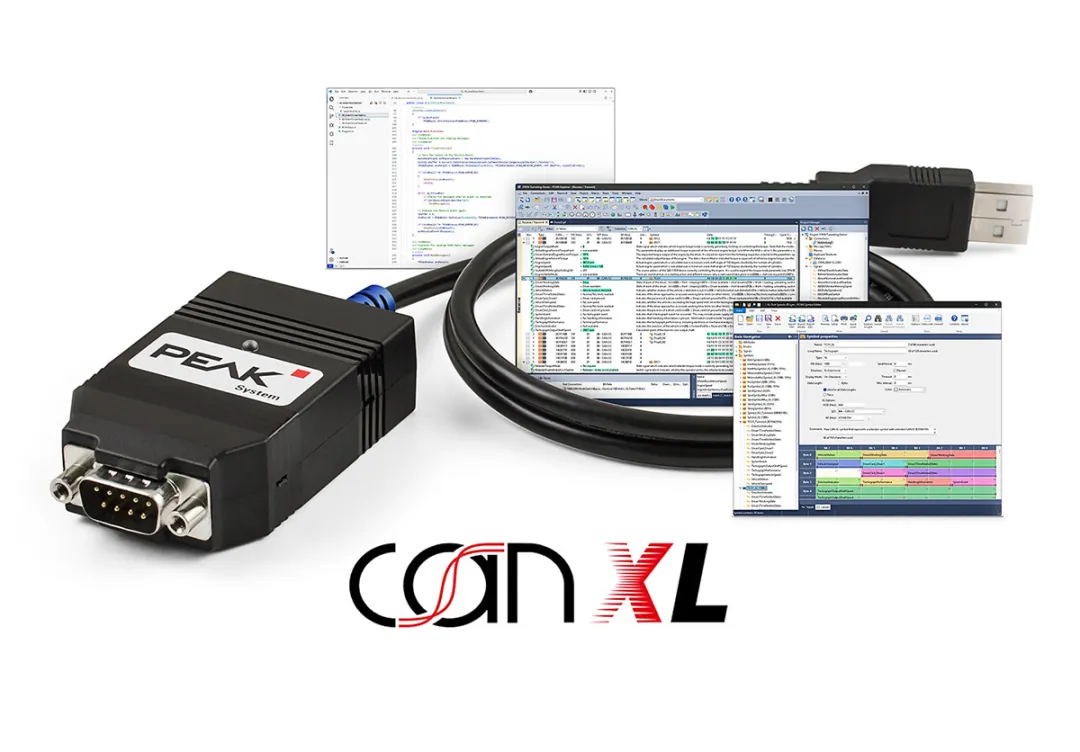

PCAN-USB XL接口：支持CAN XL、CAN FD和经典CAN，兼容USB 2.0/3.0，提供500V电气隔离，确保设备安全。

PCAN-Explorer 7（抢先体验版）：支持CAN XL协议解析、Python脚本自动化、J1939 FD协议，并提供高精度时间戳（1µs）和灵活的报文过滤。

双节点支持：套件可选配1个或2个PCAN-USB XL接口，即使没有CAN XL对接设备，也能进行基础通信测试。

优势：

✅ 即插即用，适合快速验证CAN XL通信

✅ 支持高达20Mbit/s的数据传输（FAST-Mode）

✅ 兼容CAN FD和经典CAN，便于过渡和兼容性测试

六、小结

　　CAN XL 不是“更快的 CAN FD”，而是把“以太网级大帧”搬进熟悉的两线 CAN 生态。20 Mbps 峰值、2048 字节单帧、双 CRC 校验、原生 TCP/IP 映射，让它在 L3 以上自动驾驶数据采集场景首次实现“高带宽-低延迟-低成本”的不可能三角。随着 2025 年 ISO 11898-4 正式落地，主流 MCU 已集成 CAN XL 控制器，Tier-1 的评估板也已批量供货，下一步要做的，就是把这条“更宽的 CAN”规划进下一代 E/E 架构。
