倾佳电子SiC碳化硅功率器销售团队培训手册:功率半导体、基本半导体产品体系与工业应用实战

功率半导体

1. 战略愿景与市场定位:倾佳电子在第三代半导体浪潮中的角色

在全球能源结构转型与“双碳”目标的宏大背景下,电力电子技术已成为连接能源获取、传输与应用的核心纽带。作为专注于功率半导体与新能源汽车连接器的专业分销商,倾佳电子(Changer Tech)不仅是供应链的一环,更是技术方案落地的推动者。我们聚焦于新能源、交通电动化和数字化转型三大赛道,这就要求每一位销售顾问不仅要懂商务,更要懂技术、懂应用、懂趋势 。

本手册旨在为倾佳电子SiC碳化硅功率器销售团队构建一套从微观物理机制到宏观系统应用的完整知识体系。我们将深入剖析合作伙伴——深圳基本半导体有限公司(BASiC Semiconductor)的碳化硅(SiC)全系产品,结合电力电子学的核心物理概念(如母线动力学、整流与逆变原理),从底层逻辑上武装团队,从而在面对光伏逆变器、大功率充电桩及有源电力滤波器(APF)等高端客户时,能够提供无可替代的价值咨询服务。

1.1 为什么是碳化硅(SiC)?

功率半导体功率半导体功率半导体

在开启技术细节之前,我们需要明确为何市场正在发生从硅(Si)到碳化硅(SiC)的范式转移。传统的硅基器件(如IGBT)在面对800V以上高压和20kHz以上高频应用时,已逼近其物理极限。而碳化硅作为第三代宽禁带半导体,拥有三大“杀手锏”:

高击穿场强:是硅的10倍,意味着在同样的耐压下,SiC芯片可以做得更薄,从而大幅降低导通电阻(RDS(on)​)。

高热导率:是硅的3倍,意味着热量能更快地从芯片传导出去,允许更高的工作温度和更小的散热器 。

宽禁带宽度:极低的漏电流和卓越的高温稳定性,使其能胜任硅器件无法触及的严苛环境。

基本半导体正是这一领域的领军者,其源自清华大学与剑桥大学的研发基因,使其在芯片设计、制造工艺(如银烧结、Si3N4基板)上具备与国际巨头(如Wolfspeed, Infineon)同台竞技的实力 。

2. 电力电子学核心物理概念:销售视角的深度解析

要向资深研发工程师推销高性能器件,销售人员必须能够用专业的语言探讨电路的基础物理特性。

2.1 这里的“水”与“压”:电压、电流与电阻的本质

为了便于理解和向非技术背景的采购人员解释,我们可以借用经典的水力学类比,但必须深入到功率电子的具体场景中。

电压(Voltage, V)—— 电势能的压强

在电力系统中,电压等同于水管中的水压。对于我们的客户而言,电压等级决定了器件的选型门槛。

应用场景:在新能源汽车领域,电池电压正从400V向800V架构演进。这就好比从普通的家庭自来水管升级到了高压消防水管。400V系统通常可以使用650V耐压的器件,但800V系统则强制要求器件耐压达到1200V甚至更高 。

基本半导体对策:我们提供的B3M020140ZL(1400V SiC MOSFET)就是为了在高压母线系统中提供比传统1200V器件更高的安全裕量(Safety Margin)。

电流(Current, I)—— 电荷的流量

电流如同水管中的水流量,单位是安培(A)。电流直接决定了系统的做功能力,但也带来了副作用——热。

热效应:电流通过导体时产生的热量与电流的平方成正比(P=I2R)。这意味着电流增加一倍,损耗增加四倍。

销售话术:在推销大电流模块(如540A的BMF540R12KA3)时,我们不仅是在卖一个能通过大电流的开关,更是在卖一个“低发热”的解决方案。

电阻(Resistance, R)—— 效率的杀手

电阻是电流流动的阻碍。在功率器件中,我们关注的是导通电阻(RDS(on)​)。

SiC的优势:基本半导体的B3M010C075Z在25℃时的典型导通电阻仅为10毫欧(10mΩ)。这意味着在通过同样电流时,它产生的热量远低于硅基IGBT。对于客户来说,这就是实实在在的“省电”和“省散热器成本”。

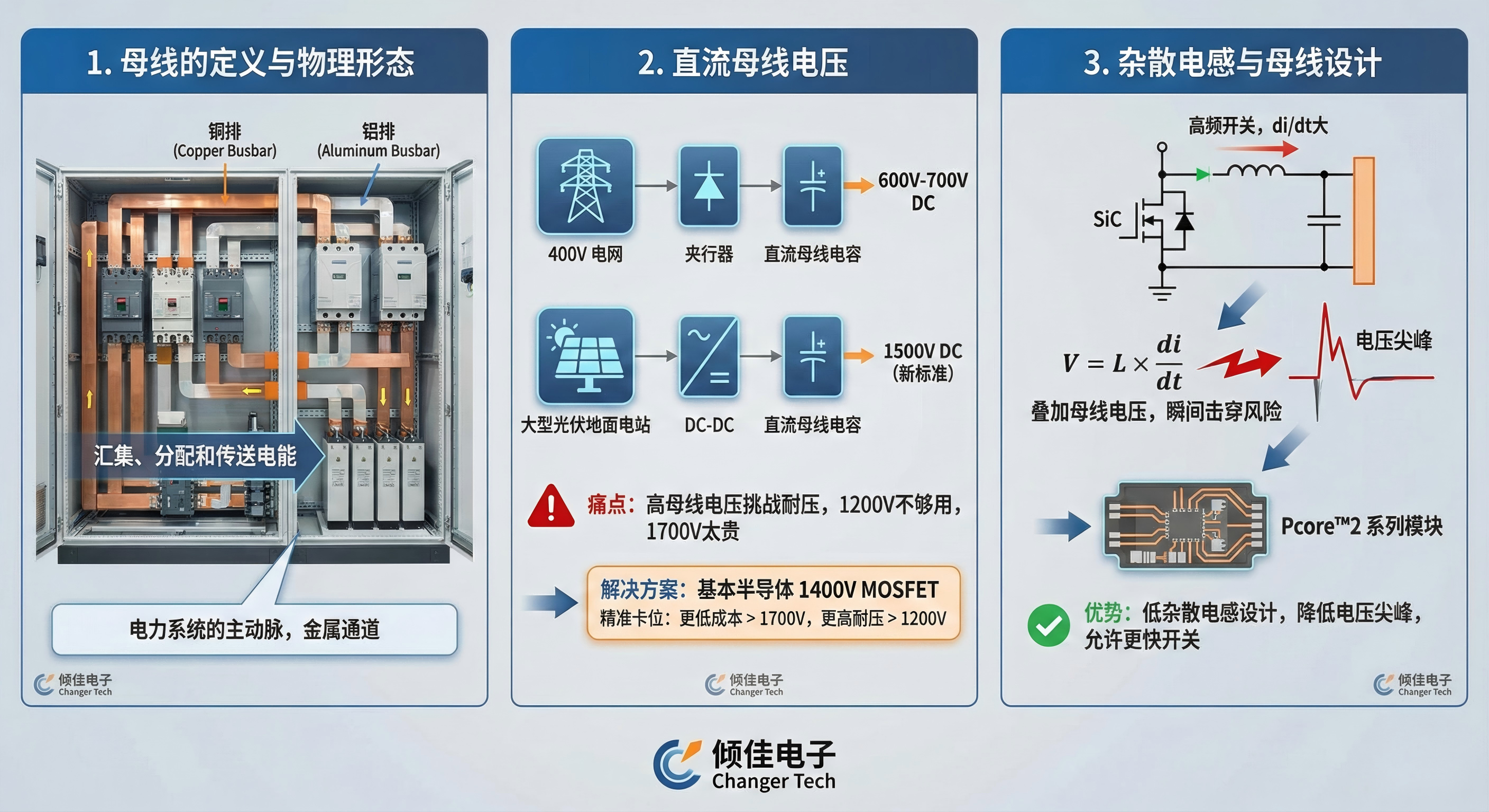

2.2 母线(Busbar):电力系统的主动脉

功率半导体

“母线”在工业电源销售中是一个高频词汇,尤其是在谈论模块封装和杂散电感时。

2.2.1 母线的定义与物理形态

母线是指在电力配电装置中,用于汇集、分配和传送电能的金属通道(通常为铜排或铝排)。在变频器或逆变器柜体中,你看到的那些粗壮的、有时被绝缘层包裹的金属排,就是母线。

2.2.2 直流母线电压(DC Bus Voltage)

在交-直-交变频或光伏逆变系统中,整流后的直流电被储存在电容组中,这部分的电压被称为直流母线电压。

关键数据

400V电网:通常对应约600V-700V的直流母线电压。

光伏系统:为了降低线损,大型地面电站已全面转向1500V直流母线标准 。

痛点:高母线电压对器件的耐压提出了严峻挑战。传统的1200V器件在1500V系统中无法使用,而1700V器件成本过高。基本半导体的1400V MOSFET产品线正是为了解决这一痛点,精准卡位,提供了比1700V更低成本、比1200V更高耐压的完美方案 。

2.2.3 杂散电感与母线设计

在高频开关(SiC的典型应用场景)下,母线不仅仅是导体,它还表现出“电感”特性。

物理机制:当电流快速变化(di/dt很大)时,母线的寄生电感会产生感应电压(V=L×di/dt)。这个尖峰电压会叠加在母线电压上,可能瞬间击穿功率器件。

Pcore™2 模块的优势:基本半导体的Pcore™2系列模块采用了低杂散电感设计(Low Stray Inductance),内部布局经过优化,极大降低了这种电压尖峰的风险,允许客户以更快的速度开关,从而发挥SiC的性能优势 。

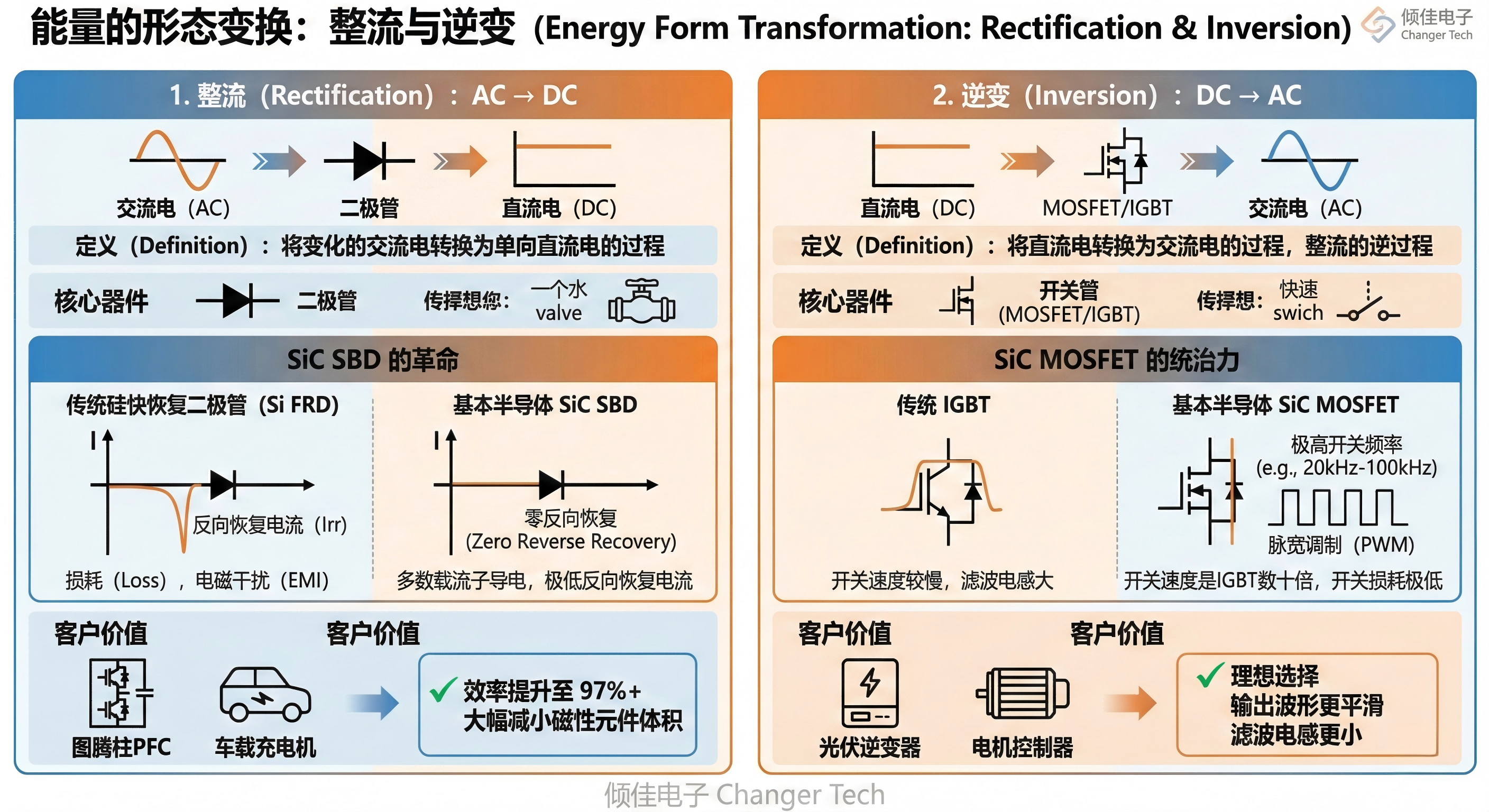

2.3 能量的形态变换:整流与逆变

电力电子的核心任务就是电能形态的转换。

功率半导体

2.3.1 整流(Rectification):AC → DC

定义:将方向不断变化的交流电(AC)转换为单向流动的直流电(DC)的过程 。

核心器件:二极管。它就像一个单向阀门。

SiC SBD的革命:传统的硅快恢复二极管(Si FRD)在由导通转为截止时,会有短暂的电流倒流(反向恢复电流,Irr​),这不仅产生损耗,还会产生电磁干扰(EMI)。基本半导体的**SiC肖特基二极管(SBD)**利用多数载流子导电,几乎没有反向恢复电流(Zero Reverse Recovery)。

客户价值:在图腾柱PFC(Totem-pole PFC)或电动汽车车载充电机(OBC)中,使用SiC SBD可以将效率提升至97%以上,并大幅减小磁性元件体积 。

2.3.2 逆变(Inversion):DC → AC

定义:将直流电(DC)转换为交流电(AC)的过程,是整流的逆过程 15。

核心器件:开关管(MOSFET或IGBT)。通过以极高的频率(如20kHz-100kHz)开通和关断,利用脉宽调制(PWM)技术,“切”出一段段电压,经滤波后形成正弦波交流电。

SiC MOSFET的统治力:逆变过程中,开关动作越快,输出波形越平滑,滤波电感越小。SiC MOSFET的开关速度是IGBT的数十倍,且开关损耗极低,是光伏逆变器和电机控制器的理想选择 。

3. 基本半导体(BASiC)产品矩阵深度剖析

作为倾佳电子的核心代理线,基本半导体的产品覆盖了从分立器件到大功率模块的全生态。我们需要对每一类产品的参数特性了如指掌。

功率半导体功率半导体功率半导体

3.1 碳化硅 MOSFET 分立器件(Discrete Devices)

分立器件灵活性高,适用于中小功率应用。基本半导体的第三代SiC MOSFET技术在比导通电阻和可靠性上实现了突破 17。

3.1.1 750V 系列:高频与效率的平衡者

代表型号B3M010C075Z

核心参数深度解读

VDS​ (750V) :相较于常规的650V器件,750V的耐压为400V母线系统提供了额外的100V安全裕量,这在电网波动剧烈的工业环境中至关重要。

RDS(on)​ (10mΩ @ 25℃) :极低的内阻。但在销售时更应强调其高温表现——在175℃结温下,内阻仅上升至12.5mΩ 。这种平坦的温度系数是SiC相对于硅器件(高温下内阻通常翻倍)的巨大优势,意味着在高温满载工况下,SiC的损耗优势更明显。

ID​ (240A) :强大的电流处理能力。

封装 (TO-247-4) :注意这是4引脚封装。第4个引脚是开尔文源极(Kelvin Source)

技术原理:在传统3引脚封装中,源极引脚既是大电流的回路,也是驱动信号的回路。大电流变化会在引脚电感上感应出电压,干扰驱动信号,限制开关速度。开尔文源极将驱动回路独立出来,消除了这种干扰。

销售话术:“B3M010C075Z采用了4引脚开尔文封装,这能让您的工程师在不担心干扰的情况下,放心大胆地提高开关速度,从而进一步减小电感体积,降低系统总成本。”

3.1.2 1200V 系列:800V高压架构的基石

代表型号

B3M013C120Z (13.5mΩ, 180A)

B3M011C120Y (11mΩ, 223A, TO-247PLUS-4)

B3M020120ZL (20mΩ, 127A, TO-247-4L)

技术亮点

低电容特性:以B3M013C120Z为例,其输入电容Ciss​仅为5200pF 。较低的寄生电容意味着更快的充放电速度,即更短的开关时间。

雪崩耐受性(Avalanche Ruggedness) :数据手册明确标注了Avalanche Ruggedness 。这意味着在电路发生异常过压时,器件能够像齐纳二极管一样“吸收”能量而不损坏,大大提高了系统的鲁棒性。

3.1.3 1400V 系列:光伏与储能的特种兵

代表型号B3M020140ZL

定位:专为高压直流母线设计。

场景分析:在一些设计激进的光伏系统中,直流母线可能短暂冲高至1100V-1200V。常规1200V器件此时面临击穿风险,而1700V器件导通损耗太大且昂贵。1400V MOSFET正好填补了这一空白,提供了最佳的性价比与安全平衡

3.1.4 650V 系列:高频电源的利器

代表型号B3M025065Z (25mΩ) 8, B3M040065Z (40mΩ)

竞争对标:主要对标英飞凌的CoolMOS及部分GaN器件。相比GaN,SiC MOSFET在热稳定性和雪崩可靠性上更具优势,适合服务器电源的图腾柱PFC级。

3.2 碳化硅功率模块(Modules):工业级与车规级的双重奏

功率半导体功率半导体功率半导体功率半导体功率半导体

对于大功率应用,单管并联不仅组装困难,且寄生参数难以控制。模块化封装是必然选择。

3.2.1 Pcore™2 E2B 系列 (BMF240R12E2G3)

规格:1200V / 240A 半桥模块 。

封装技术

Si3​N4​ AMB陶瓷基板:这是基本半导体的一大卖点。传统的Al2​O3​ DBC基板机械强度低,导热差。而**氮化硅(Silicon Nitride, Si3​N4​)**的抗弯强度是氧化铝的数倍,热导率也更高(90 W/mK vs 24 W/mK)。

银烧结工艺(Silver Sintering) :相比传统焊料,银烧结层的熔点高、热导率极高、热膨胀系数匹配好,能显著提升模块的功率循环寿命(Power Cycling Capability)。

内部集成SBD:该模块内部集成了SiC SBD 。

优势:MOSFET自身的体二极管虽然也能续流,但在死区时间内导通压降高,且反向恢复特性不如SBD。集成SBD后,进一步降低了反向恢复损耗和死区导通损耗,特别适合高频硬开关拓扑。

3.2.2 34mm 与 62mm 标准工业模块

BMF80R12RA3 (34mm, 1200V/80A)

BMF540R12KA3 (62mm, 1200V/540A)

市场策略:这两种封装是工业界的“通用标准”。基本半导体推出这种封装的SiC模块,目的是为了让客户能够**原位替换(Drop-in Replacement)**现有的IGBT模块,无需重新设计散热器和结构件,极大降低了客户升级到SiC的门槛。

4. 目标市场与应用拓扑实战解析

作为销售,我们不能只卖参数,要卖场景。以下是基本半导体产品的三大核心应用战场。

4.1 电动汽车充电桩(EV Charging Piles)

这是目前SiC增长最快的市场。

4.1.1 拓扑架构:Vienna整流 + LLC/CLLC

前级:Vienna整流器

功能:将三相交流电转换为直流电,并进行功率因数校正(PFC)。

痛点:要求低开关损耗和低反向恢复电流。

推荐产品B3M025065Z (650V MOSFET) 或 SiC SBD。使用SiC MOSFET可以实现双向流动(V2G技术),而SBD则是高性价比方案的核心元件。

后级:DC/DC变换器(LLC/PSFB)

功能:将PFC输出的稳定直流电压(通常800V)转换为电池需要的电压。

800V超充趋势:随着800V平台车型的普及,充电桩母线电压需提升至1000V。

推荐产品1200V SiC MOSFET (B3M020120ZL)BMF240R12E2G3模块。在此电压等级下,硅基MOSFET已无能为力,IGBT开关太慢导致磁性元件过大。SiC是唯一能兼顾高压、高频(减小体积)和高效率的选择 。

4.2 光伏逆变器(PV Inverters)

光伏行业正处于从1000V向1500V系统的转型期。

4.2.1 组串式逆变器拓扑

MPPT Boost环节:将光伏板随光照变化的电压升压至稳定的直流母线电压。

关键需求:极高的效率(加权效率>99%)。

器件选择SiC SBD在此处是标配,用于消除反向恢复损耗。MOSFET方面,使用1200V或1400V SiC MOSFET可以简化电路,从复杂的三电平简化为两电平,或者在多电平拓扑中进一步提升频率 。

1500V系统的挑战:在1500V系统中,直流母线电压高达1300V-1500V。

解决方案:需要三电平拓扑(如T型或I型NPC)。

4.3 有源电力滤波器(APF)与静止无功发生器(SVG)

功能:APF用于检测电网中的谐波电流,并产生一个反相的补偿电流来抵消谐波,从而“净化”电网。

技术难点:要抵消高次谐波(如25次、50次谐波),APF的开关频率必须非常高(通常>20kHz,甚至50kHz)。

SiC的绝对优势:硅IGBT在高频下开关损耗巨大,发热严重,限制了APF的补偿能力和功率密度。

推荐方案BMF80R12RA3 (34mm模块) 。这种模块安装方便,散热好,且SiC的高频特性允许APF实现更精确的波形控制,使得电网质量显著提高(THD显著降低)。对于紧凑型APF设计,这是无可替代的方案 。

5. 销售实战策略:如何打动客户?

5.1 面对研发工程师:数据说话

“你们的RDS(on)​在高温下表现如何?”

回答:“这也正是基本半导体的强项。例如我们的B3M010C075Z,常温下是10mΩ,到了175℃也仅为12.5mΩ,变化率非常小。相比之下,很多竞品的电阻会翻倍。这意味着在恶劣工况下,我们的芯片发热更小,系统更稳定。”

“SiC MOSFET的栅极驱动很难搞,容易误导通。”

功率半导体

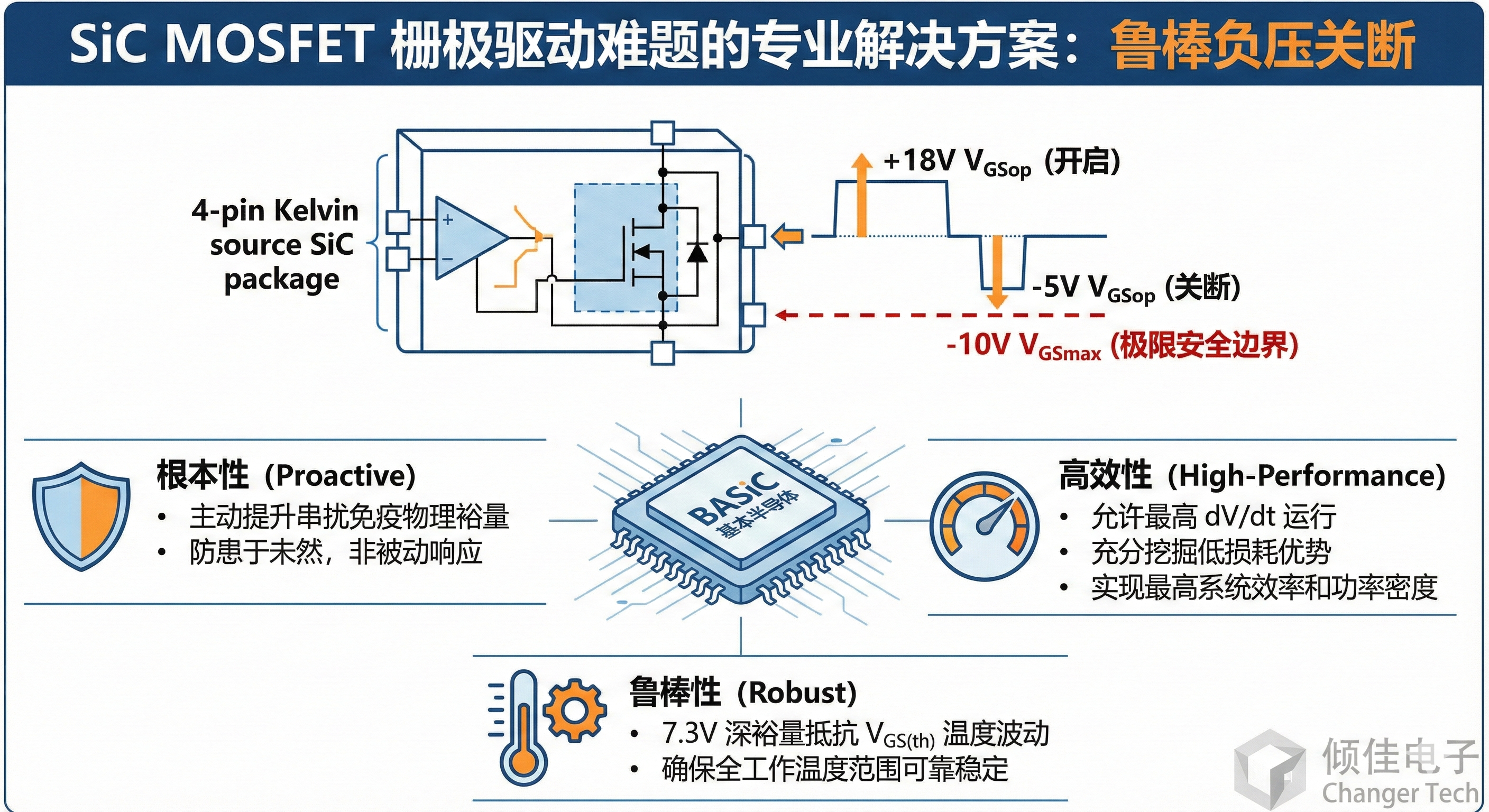

回答:“推荐 -5V / +18V 的 VGSop 作为系统最优工作点;

提供 -10V 的 VGSmax 作为极限安全边界;

采用 4引脚开尔文源 封装释放开关潜力。

BASiC基本半导体的这一系列设计,清晰地表明“鲁棒的负压关断能力”是其SiC MOSFET解决方案的核心设计理念。对于电力电子工程师而言,选择具有强大且明确负压关断能力的器件,是实现高频、高效、高可靠性SiC电力电子系统的坚实基础。。

根本性(Proactive): 负压关断是唯一一种在不牺牲开关速度的前提下,主动、线性地提升串扰免疫物理裕量的措施。它从“防患于未然”的层面解决了问题,而不是在串扰发生时“被动响应”。

高效性(High-Performance): 它允许SiC器件以其设计的最高 dV/dt 运行,使设计者能够充分挖掘SiC的低损耗优势,实现最高的系统效率和功率密度,完美解决了“速度与稳定”的悖论。

鲁棒性(Robust): 负压提供的深裕量(如 7.3V)对器件 VGS(th) 随温度的波动(从 2.7V 降至 1.9V)不敏感,确保了SiC模块在整个工作温度范围内的可靠性和稳定性。”

5.2 面对采购经理:价值导向

“SiC太贵了,我们还是用IGBT。”

回答:“单看器件价格,SiC确实贵。但请看系统总成本(BOM Cost)。使用了我们的SiC,您的电感和变压器体积可以缩小50%,散热器重量可以减轻40%,机柜尺寸也能变小。综合算下来,系统成本可能反而更低,而且您的产品在市场上会因为‘体积小、效率高’而更有竞争力。”

“为什么选基本半导体?国产靠谱吗?”

回答:“基本半导体不是普通的初创公司,我们由清华和剑桥博士团队创立,是国内碳化硅领域的领军品牌。我们的车规级模块已经通过了严苛的AGQ认证。我们不仅有产品,还有位于深圳的碳化硅功率器件测试实验室为您提供可靠性背书。”

5.3 针对不同行业的“杀手锏”

光伏客户:推1400V MOSFET,解决系统耐压焦虑。

充电桩客户:推Pcore™2模块,强调银烧结工艺带来的长寿命和高可靠性。

电源客户:推4引脚分立器件,强调开尔文源极带来的高频性能。

6. 总结

深圳市倾佳电子有限公司(简称“倾佳电子”)是聚焦新能源与电力电子变革的核心推动者:
倾佳电子成立于2018年,总部位于深圳福田区,定位于功率半导体与新能源汽车连接器的专业分销商,业务聚焦三大方向:
新能源:覆盖光伏、储能、充电基础设施;
交通电动化:服务新能源汽车三电系统(电控、电池、电机)及高压平台升级;
数字化转型:支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命,响应国家“双碳”政策(碳达峰、碳中和),致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管,BASiC基本半导体SiC碳化硅MOSFET功率模块,BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

功率半导体

倾佳电子作为基本半导体的代理商,我们手中的武器不仅仅是库存,更是对技术的深刻理解。从微观的电子跃迁(宽禁带优势),到中观的器件特性(低阻、高压),再到宏观的系统拓扑(800V超充、1500V光伏),这一条逻辑链条是我们说服客户的根本。

通过掌握本手册中的知识,销售团队应能自信地与客户探讨母线电压波动的影响、反向恢复电荷对效率的吞噬,以及为何基本半导体的银烧结和氮化硅技术能成为他们产品的护城河。这不仅是销售产品,更是为中国电力电子产业的升级提供动力。

附录:关键术语速查表

术语 中文 解释 销售关注点
VDS 漏源电压 MOSFET能承受的最大电压 必须高于母线电压,留有余量。
RDS(on)​ 导通电阻 开通时的电阻值 越低越好,直接决定导通损耗。关注高温下的数值。
Qrr 反向恢复电荷 二极管关断时“倒流”的电荷量 越低越好,SiC接近于0。决定了开关损耗。
杂散电感 封装内部寄生的电感 越低越好,否则会产生电压尖峰。Pcore系列优势所在。
Busbar 母线 承载大电流的导体 需关注其低感设计和载流能力。
PFC 功率因数校正 提高电能利用率的电路 充电桩前级必用,SiC能大幅提升其效率。
