汽车BMS电池管理——菊花链通讯保护方案

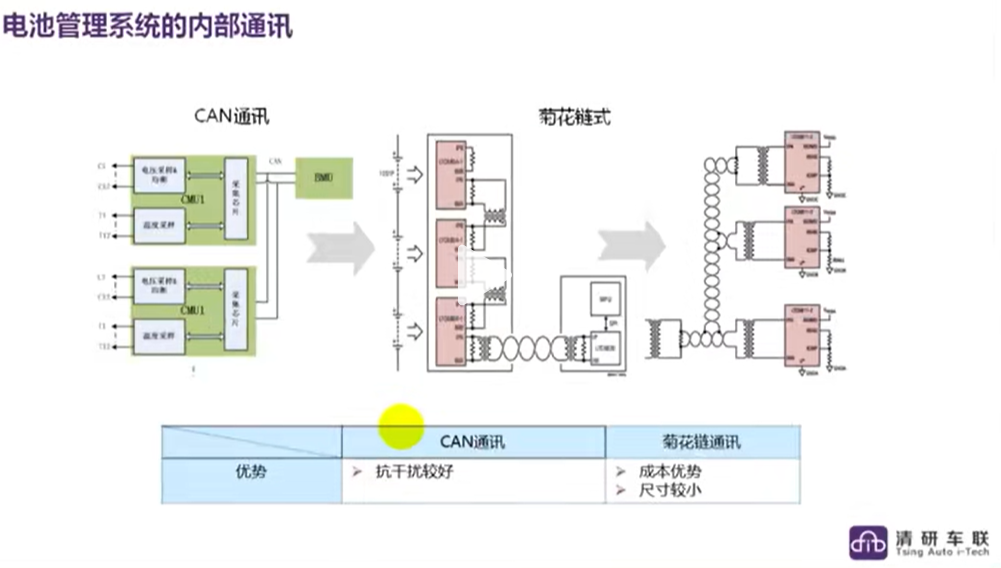

汽车BMS电池管理已从CAN通讯向菊花链桥接通讯的方式转变，在菊花链的环体系结构中，即使在一端通讯电缆断开的情况下,也可以通过反向通讯保证所有电池模组的通讯，从而增强通讯的稳定性。

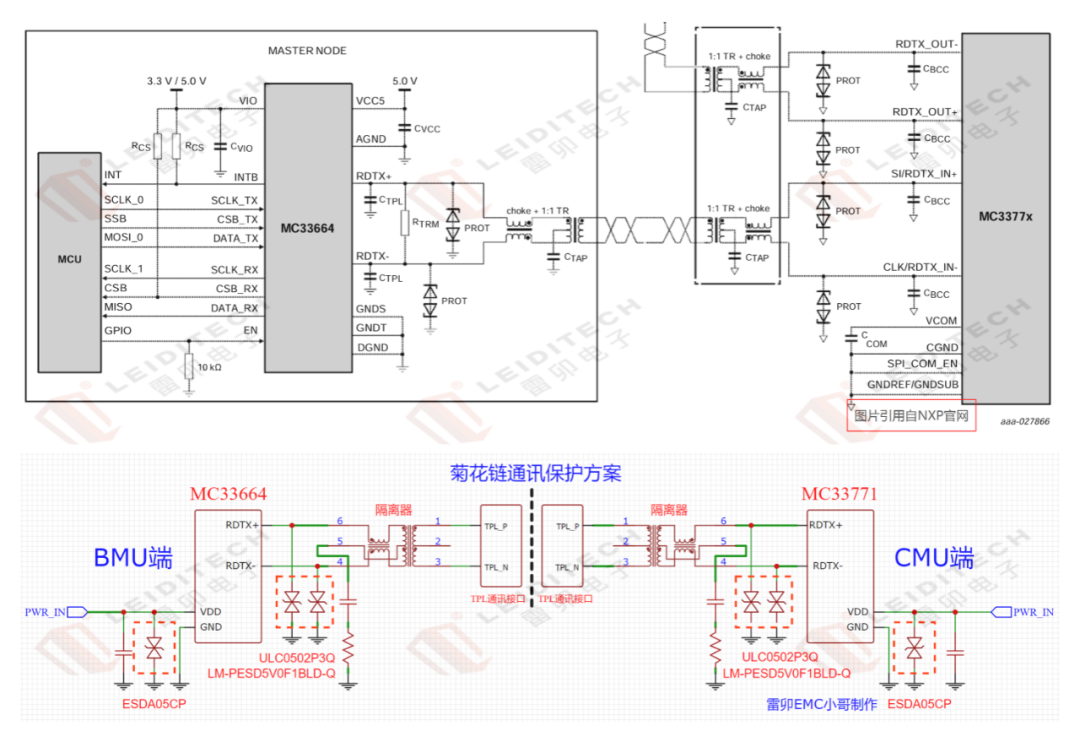

雷卯EMC小哥以NXP的MC33664与MC3377X应用为例，制作了菊花链通信电路的静电与浪涌保护方案图:




菊花链通信电路的静电与浪涌保护方案推荐料号如下：



品牌	类型	型号	描述	封装	应用
Leiditech	ESD	ESDA05CP	5V.Bi,15PF,8A; ±30kV(Air)/±25kV(Contact);	DFN1006	USB3.0接口静电防护；5V电源接口
Leiditech	ESD	LM-PESD5V0F1BLD-Q	5V.Bi,0.3PF,6A; ±30kV(Air)/±30kV(Contact);	DFN1006	高速信号接口
Leiditech	ESD	ULC0502P3Q	5V.Bi,0.6PF,5A;±30kV(Air)/±25kV(Contact);	DFN1006-3	双通道高速信号接口

    以上器件都满足IEC 61000-4-2/ IEC 61000-4-5/AECQ- 101标准。


    在BMS控制板上其它接口，雷卯电子也有针对性的防护方案：

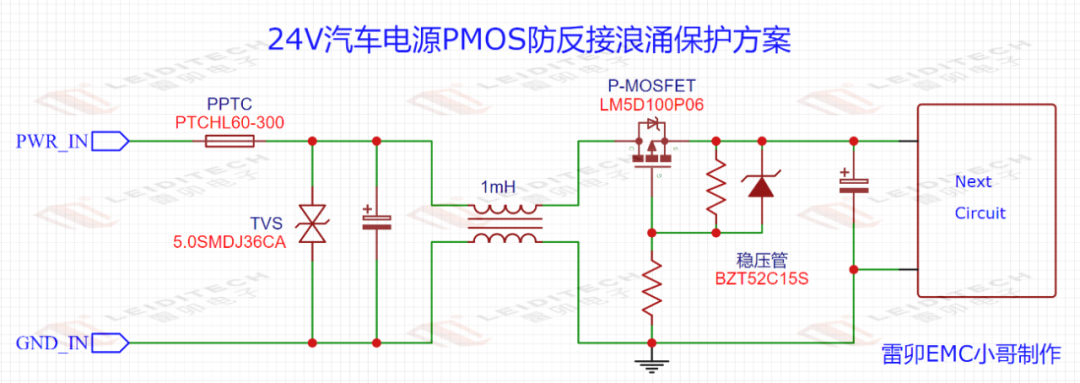

电源防反接与浪涌保护方案：

上海雷卯针对BMS系统电源端防反接浪涌保护料号：


品牌	类型	型号	描述	电流	封装	应用
Leiditech	TVS	SMCJ24CA	24V,双向 5B测试	38A	SMC	12V电源
Leiditech	TVS	SM8S24A	24V,单向87V 0.5Ω 测试	170A	DO-218AB	12V电源
Leiditech	TVS	SM8S36A	36V,单向174V 2Ω 测试	114A	DO-218AB	24V电源
Leiditech	TVS	5.0SMDJ36CA	36V,双向.5B测试	86A	DO-214AB	24V电源
Leiditech	TVS	SM8S58CA	58V,双向174V 3Ω 测试	70A	DO-218AB	48V电源
Leiditech	TVS	S-LM1K58CLV	58V,双向Vpp 2KV	30A	SMC	48V电源
Leiditech	PTC	PTCHL30-300	30V;0.025Ω	3A	插件	12V电源
Leiditech	PTC	PTCHL60-300	60V;0.025Ω	3A	插件	24V/48V电源
Leiditech	PTC	PTCHL60-500	60V ;0.06Ω	5A	插件	24V/48V电源
Leiditech	PMOS	LM5D90P04	Vdss Min(V)-40V;   Vgs(V)±20V;Vth Typ -1.8V;   Ron(10V)Max:5.5mΩ;   Ron(4.5V)Max:8mΩ;	ID (25℃):   -90A	DFN5X6-8	12V电源
Leiditech	PMOS	LMAK104P04	Vdss Min(V)-40V;   Vgs(V)±20V;Vth Typ -2.5V;   Ron(10V)Max:5.9mΩ;   Ron(4.5V)Max:8.4mΩ;	ID (25℃):   -104A	TO-252	12V电源
Leiditech	PMOS	LM5D100P06	Vdss Min(V)-60V;   Vgs(V)±20V;Vth Typ -2.0V;   Ron(10V)Max:7mΩ;	ID (25℃):   -100A	DFN5X6-8	24V电源
Leiditech	PMOS	LMAK100P06	Vdss Min(V)-60V;   Vgs(V)±20V;Vth Typ -2.0V;   Ron(10V)Max:7mΩ;	ID (25℃):   -100A	TO-252	24V电源
Leiditech	PMOS	LM5D55P10	Vdss Min(V)-100V;   Vgs(V)±20V;Vth Typ -3.0V;   Ron(10V)Max:28mΩ;	ID (25℃):   -55A	DFN5X6-8	48V电源
Leiditech	PMOS	LMFZ65P10	Vdss Min(V)-100V;   Vgs(V)±20V;Vth Typ -3.0V;   Ron(10V)Max:25mΩ;	ID (25℃):   -65A	TO-263	48V电源
Leiditech	SKY	SS34LA	40V;超低Vf:0.38V(min)	3A	DO-214AC	12V电源
Leiditech	SKY	S-SS510C	100V; Vf:0.85V(5.0A)	5A	SMC	24V/48V电源
Leiditech	Zener	BZT52C15S	Vz (V):15V;PD(mW):200	Izt:5mA;	SOD-323	12V/24V/48V电源
Leiditech	Zener	MMSZ5245BWQ	Vz (V):15V;PD(mW):500	Izt:5mA;	SOD-123	12V/24V/48V电源

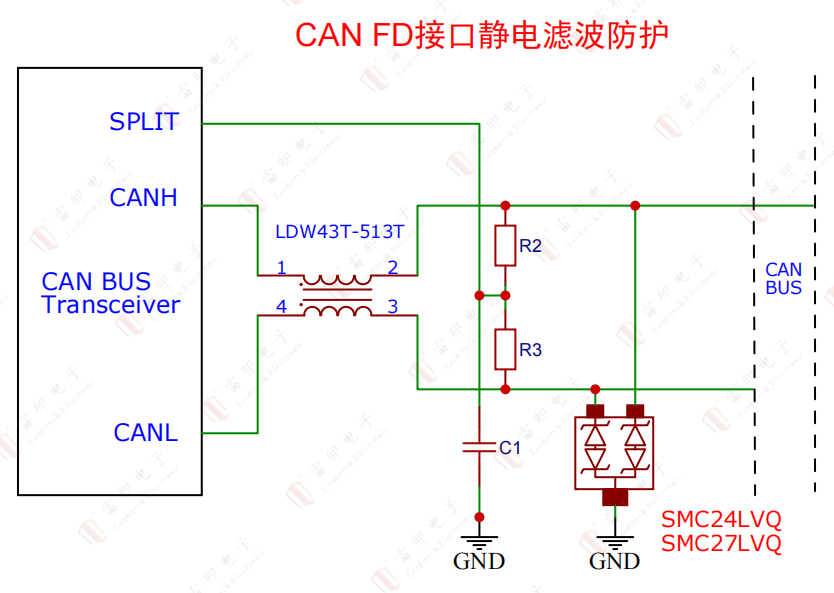

CAN FD通讯接口防护方案：

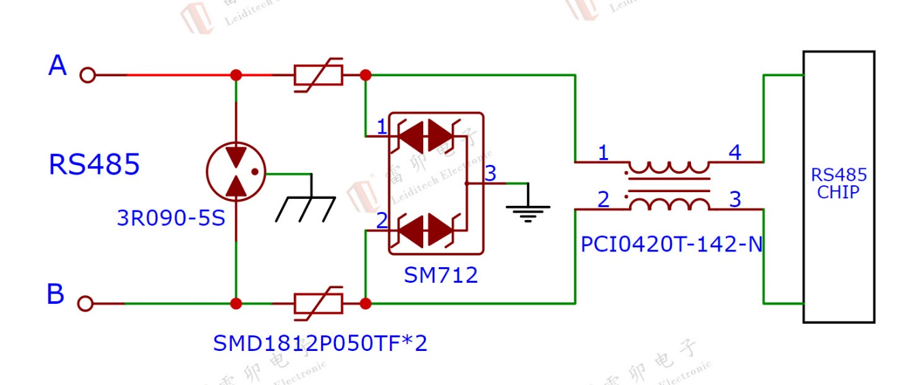

RS485串口通讯接口防护方案：

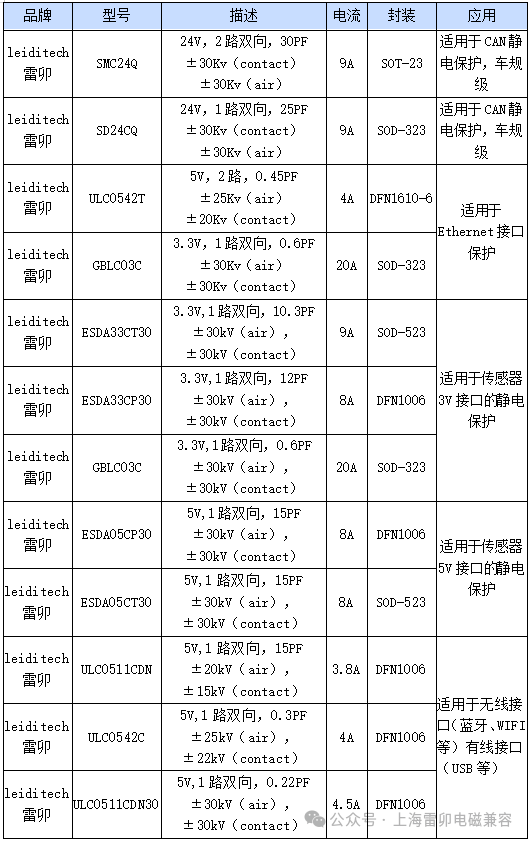

上海雷卯针对BMS系统各个接口静电防护推荐的ESD料号如下：


雷卯EMC小哥建议在高压侧开关控制、低压侧供电，以及电压、电流、绝缘电阻检测环节加入合适的TVS二极管等保护元件防止过压或过流，具体参数需根据实际情况来确定。谢谢观看，请提宝贵意见！
