无线充电接受模块

清晨七点，手机闹铃划破卧室的宁静。你睡眼惺忪地拿起床头柜上的设备——没有摸索凌乱的充电线，没有费力对准接口，它只是静静躺在木质台面上，屏幕显示“电量100%”。这种“放下即充”的无感体验，正悄然重塑我们的用电习惯。而实现这一切的幕后功臣，便是藏在手机、耳机或智能手表背壳里的微型精密部件：无线充电接收模块。它像一位隐形的能量调停者，默默完成磁场捕捉、电流转换与安全输送的关键任务。



能量传递的“隐形桥梁”：电磁感应原理

无线充电的核心原理可追溯至19世纪法拉第的划时代发现——电磁感应现象。当充电底座（发射端）线圈通入交流电时，如同投入石子的水面会产生涟漪，线圈周围瞬间激发出交变磁场。这个磁场穿透空气或塑料外壳，抵达设备内部的接收模块线圈。此时，磁场如同“无形的手”推动线圈中的电子定向移动，形成电流。整个过程如同隔空传电，实现了电能的非接触传输。

值得注意的是，这与传统变压器原理相似。但变压器通过铁芯“锁定”磁场实现高效传导，而无线充电的磁场在空气中自然扩散，能量损耗如同“声音在旷野中传播逐渐减弱”。因此，接收模块的设计需在捕捉效率上倾注更多巧思。



解剖接收模块：微型电站的四大核心

一个完整的无线充电接收模块，堪称微缩版的电力处理工厂，由四大功能单元精密协作：

1. 接收线圈：能量捕手

由极细铜线绕制的扁平线圈，如同“磁场的雷达天线”，专职捕捉发射端散射的磁能。线圈尺寸与绕制方式直接影响“捕能”范围与效率，例如大直径线圈对摆放位置更宽容，而紧凑型线圈则需严格对准充电板热点。

1. 整流电路：电流“调向师”

线圈捕获的是方向交替变化的交流电，无法直接为电池充电。整流电路如同交通指挥员，通过半导体二极管群构筑“单向通行道”，将交流电梳理成方向恒定的直流电。此过程会伴随热量产生，如同“高速路口摩擦生热”，因此芯片散热设计至关重要。

1. 稳压电路：电压“稳流阀”

磁场强度随设备摆放位置动态变化，导致整流后的电压波动。稳压电路如同精密的水坝系统，通过实时监测与反馈，将电压稳定在5V或9V等安全阈值。若将电压比作水流压力，它则确保“水压恒定”避免冲毁设备电路。

1. 控制芯片：智慧指挥官

这颗微型大脑负责与发射端“对话”——通过磁场波动传递加密信号，协商传输功率（如5W普充或15W快充），并在电池满电、温度超标时自动切断供电。若将模块比作乐团，控制芯片就是确保所有乐器协同的指挥家。

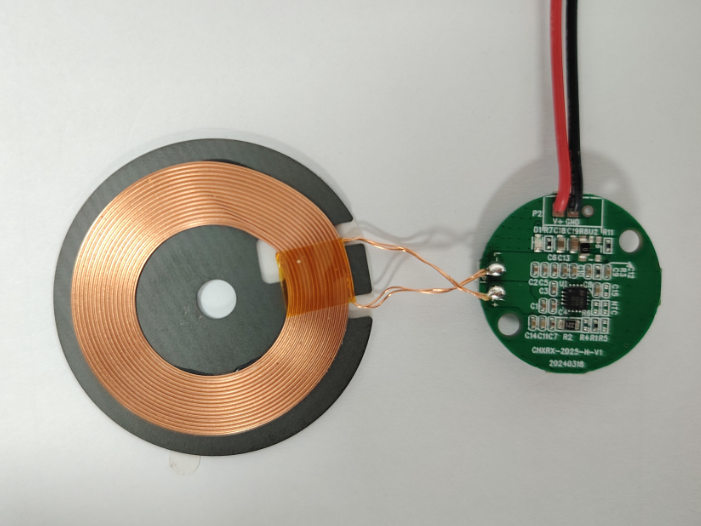

无线充电接受模块（NXS-RX051680）

工作流程全景：从磁场到电池的奇幻漂流

当设备轻触充电板，一场能量转化之旅瞬间启动：

STEP 1 → 接收线圈感应交变磁场，生成微弱交流电（类比：风力推动风车叶片旋转）；

STEP 2 → 整流电路将交流电“拉直”为直流电（类比：将反复摆动的钟摆变为单向齿轮转动）；

STEP 3 → 稳压电路平滑电压波动（类比：水库蓄水调峰，确保下游水流平稳）；

STEP 4 → 控制芯片通过数据引脚与设备电池管理系统握手，启动充电程序（类比：安全员确认通行权限后开启闸门）。

挑战与未来：突破瓶颈的三大进化方向

尽管技术日益成熟，接收模块仍面临物理规律带来的硬约束：

能效瓶颈：空气传能注定存在损耗，当前顶尖模块转换效率约80%（即20%电量转化为热量），远低于有线充电95%的效率。如同“长距离水管运输”，中途渗漏难以归零。

空间争夺战：手机内部寸土寸金，线圈与电路需压缩至0.5mm厚度内。工程师们正尝试将线圈嵌入电池（如小米环形冷泵方案），或开发柔性电路“折叠”空间。

多设备协同难题：多台设备共用一个充电板时，模块需智能识别自身所需功率。未来磁共振技术或实现“一对多”精准供电，类似“Wi-Fi路由器可同时服务多台手机”。



应用场景扩展：从消费电子到万物互联

随着模块成本下降与协议标准化（如Qi协议），其应用已突破手机/耳机范畴：

▶︎ 医疗植入设备：心脏起搏器可通过皮肤无线充电，避免开胸更换电池风险；

▶︎ 工业传感器：密封于机械内部的传感器，靠无线供电实现永久续航；

▶︎ 智能家居：茶几、汽车扶手嵌入充电线圈，实现“随放随充”的无缝体验。

---

当夜晚再次降临，你将手机轻放桌面，指示灯无声亮起。此刻，纳米级精度的线圈正从虚空中打捞磁能，毫米见方的芯片正调度着电流洪流。无线充电接收模块的存在，恰如人类科技文明的隐喻——在不可见的物理法则中，构建出触手可及的便捷。而随着材料学与半导体技术的突破，未来或许只需走进房间，口袋中的设备便自动满电。能源的隐形流动，终将编织出更自由的数字生活图景。
