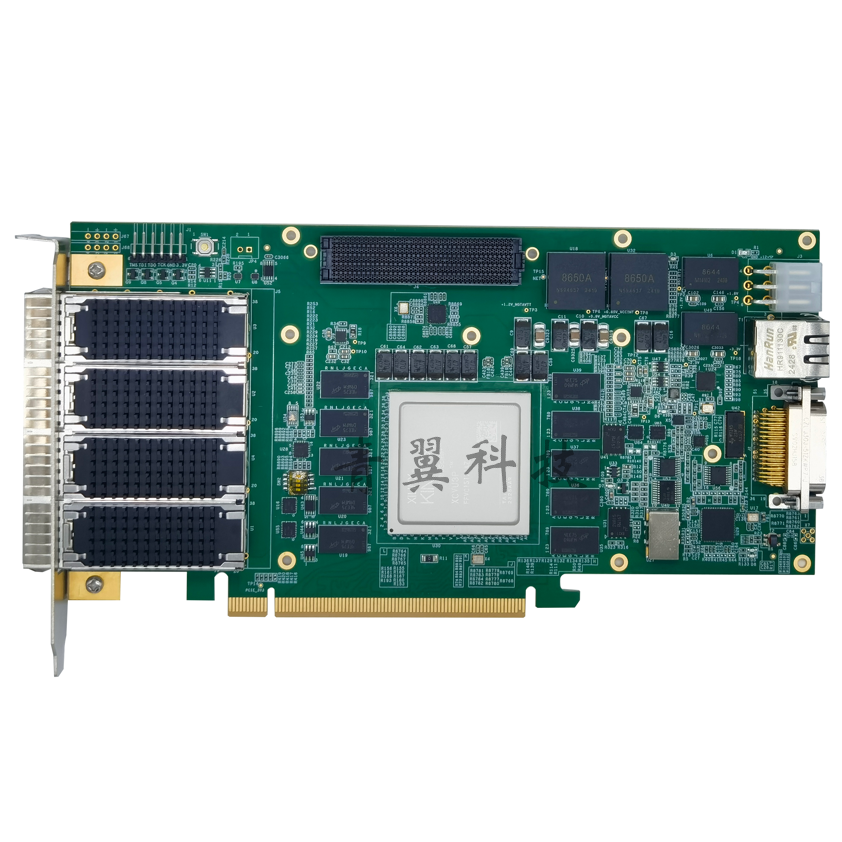

【PCIE736】基于 PCIE X16 总线架构 4 路 QSFP28 100G 光纤通道处理平台（基于 VU3P FPGA）

​



PCIE736 是一款基于 PCIE 总线架构的 4 路 QSFP28 100G 光纤 通道适配器，该板卡具有 1 个 PCIe Gen3x16 主机接口、一共 4 个 QSFP28 100G 光纤接口，可以实现 4 路 QSFP28 100G 光纤的数据 实时采集、实时缓存与 PCIE 高速传输

该板卡采用 Xilinx 的高性能 Virtex UltraScale+系列 FPGA XCVU3P 作为主处理器，板载 2 组独 立的 80 位 DDR4 SDRAM 超大容量数据缓存。板卡具有 1 个 RJ45 千兆以太网口以及若干 IO 控制信号。  该板卡为标准全高 PCIE 尺寸，可广泛应用于基于服务器的光纤 通道数据采集、数据传输等场景。

技术指标



板载 FPGA 实时处理器：XCVU3P-2FFVC1517I；

PCIE 主机接口

• 支持 PCIe gen3 x16@8Gbps/lane；
• 支持 SG DMA 多通道数据存取
• DMA 带宽高达 10GByte/s；
• 支持 Windows 10 64 位操作系统；
• 支持 Linux/麒麟操作系统；

光纤接口指标

• 前面板 4 路 QSFP28 光纤模块；
• 16 路 25Gbps/lane 高速串行总线；
• 支持 3 路 100G 以太网；
• 支持 Aurora 6466b 数据传输协议；
• 支持 Serial RapidIO 数据传输协议；

动态存储性能

• 存储带宽：2 组 80 位，DDR4 SDRAM，2400MHz 工作速率；
• 存储容量：每组最大支持 4GByte DDR4 SDRAM；

其他接口性能

• 32 路 LVCMOS 3.3V GPIO 接口（方向可配置）；
• 支持 4 路 RS422 接口（全双工非隔离）；
• 支持 1 路 RJ45 千兆以太网接口
• 板载 2 个 QSPI Flash 用于 FPGA 的加载；
• 板载 1 片 QSPI Flash 用于少量数据的存储；
• 支持 1 个 FMC 扩展

物理与电气特征

• 板卡尺寸：111.15 x 222mm；
• 板卡供电：4A max@+12V（±5%）；
• 散热方式：风冷散热；
• 工作温度：-40°~85°C；
• 存储温度：-55°~125°C；

软件支持



可选集成板级软件开发包（BSP）

• FPGA 底层接口驱动
• PCIe 总线接口开发及其驱动程序；
• Windows 或者 Linux 驱动

可根据客户需求提供定制化算法与系统集成

应用范围



• 雷达与中频信号处理中的实时采集落盘
• 高速传感器数据光纤数传
• 高速图像数据光纤数传

​
