开关柜弧光事故复盘：如果装了弧光保护装置，结果会怎样？

开关柜弧光事故复盘：如果装了弧光保护装置，结果会怎样？

AZ-EAP弧光保护装置

我们从事故原因、弧光保护的作用机制以及“如果”情景下的结果对比三个层面来详细复盘。
第一部分：典型开关柜弧光事故复盘（未装弧光保护）
常见事故场景：
1.起因： 通常是绝缘故障（如电缆头爆炸、绝缘老化、小动物侵入、潮湿凝露）、机械故障（如触头接触不良过热、螺丝松动）、误操作（如带地线合闸）或内部过电压。
2.弧光产生： 上述原因导致相间或相对地短路，产生高温电弧光（温度可达10000-20000°C）。
3.灾难性升级：
      爆炸压力波： 电弧瞬间气化金属（铜排、柜体），体积急剧膨胀，产生巨大的压力波（可达100kPa以上）。
      高温烧蚀： 烧毁柜内所有设备，铜排熔断。
      气体喷射与火灾： 高温等离子体和火焰从柜门缝隙喷出，引燃相邻设备及电缆。
      系统性破坏： 故障可能通过母线蔓延至整个配电系统，导致上级变电站跳闸，造成大面积停电。
4.保护动作： 传统的继电保护（如过流、速断保护）依赖于检测电流的增大。但弧光故障初期，电流可能因为弧光电阻特性而未达到过流保护定值，或者即使达到，其动作时间（通常为100ms以上）也相对较慢。
5.后果（“结果会怎样”）：
      设备损毁： 故障开关柜及相邻多个柜体被彻底炸毁，修复成本极高，周期长达数周甚至数月。
      人员伤亡： 若人员在柜前，将遭受严重烧伤、爆炸冲击伤、强光灼伤眼睛，甚至生命危险。
      长时间停电： 大面积、长时间的停电，造成巨大的经济损失和社会影响。
      数据丢失： 关键负载（如数据中心、生产线）突然断电，导致生产中断、数据丢失。
第二部分：弧光保护装置的作用机制
       弧光保护系统的设计理念是：快速检测弧光信号，并以最快的速度跳闸切断故障点。其核心是 “光”+“流”双判据，确保可靠性和速动性。
1.探测元件：
弧光传感器（核心）： 安装在开关柜各间隔（母线室、断路器室、电缆室），直接检测特定波长（主要是紫外光和可见光）的弧光，响应时间极短（<2.5ms）。
过流辅助检测： 同时监测回路电流，作为辅助判据或启动条件，防止误动。
2.动作逻辑（典型）：
逻辑一：弧光信号 + 过流信号 → 瞬时跳闸（最可靠，约6-10ms动作）。
逻辑二：弧光信号强度极高 → 瞬时跳闸（应对电流可能不大的单相接地弧光）。
逻辑三：多个弧光传感器同时触发 → 瞬时跳闸（区域联锁，防止误报）。
3.执行过程（全动作时间）：
从弧光产生到断路器跳闸，总时间可控制在20ms以内。 这远快于传统保护的100ms以上。
第三部分：如果装了弧光保护装置，结果会怎样？（对比分析）
我们将从设备、人员、供电三个维度进行“有/无”弧光保护的对比。

维度	未安装弧光保护（实际事故）	假设安装了弧光保护（理想结果） 结果差异分析	结果差异分析
设备损坏程度	灾难性损毁。 故障柜及相邻柜体被炸毁、烧熔，需整体更换。	轻微或可控。 可能仅限故障点的局部烧蚀（如一个触头或一小段母线）。柜体结构完好，压力释放装置可能都无需动作。。	天壤之别。 弧光保护在电弧能量积聚到发生爆炸前就已切断电源，能量输入被中断，物理破坏被遏制在萌芽状态。
人员安全	高风险。 爆炸、高温喷射物、强光对附近人员造成致命威胁。	基本安全。 故障在电气上被快速隔离，没有或仅有极小的爆炸和喷弧，为人员提供了本质安全的环境。	从“事故”降级为“事件”。 保护了现场运维和操作人员的生命安全，这是最大的价值。
供电连续性	长时间、大面积停电。 故障扩大，上级保护动作，全站或部分母线失电，恢复供电需数小时至数天。	瞬时、局部停电。 仅故障回路被精准切除，母线及其他健全回路保持供电。可通过备用电源快速恢复重要负载供电。	从“停电事故”变为“供电扰动”。 大大缩小了停电范围和时间，对关键场所（医院、数据中心、工厂）意义重大。
事故恢复	漫长且昂贵。 需要清理废墟、订购新柜、安装调试，周期以月计。	快速且经济。 只需检查故障点、更换少量受损部件（如绝缘罩、触头），可能在数小时或几天内恢复。	运维成本和停电损失大幅降低。
故障信息	难以判断故障起源点，事故分析困难。	精准定位。 保护装置记录动作的传感器位置、时间和电流，便于快速定位故障原因和位置。	为后续的故障分析和预防性维护提供精确数据。

结论与启示
      如果装了弧光保护装置，弧光事故的结果将从一场灾难（设备损毁、人员伤亡、长时间停电）转变为一个可控的电气故障事件。
1.核心价值在于“速度”： 它抢在了 “电流上升→能量积聚→爆炸发生” 这个致命链条的前端，利用光速检测的优势，实现了“灭弧于未爆”。
2.经济效益显著： 虽然弧光保护装置本身需要投资，但相比一次严重弧光爆炸事故造成的设备损失、停电损失、人员赔偿和品牌影响，其投资回报率极高。
3.行业趋势： 在重要变电站、数据中心、工矿企业、大型商业综合体的中低压开关柜中，弧光保护已从“可选配置”变为 “标准配置”或“强烈推荐配置” ，是提高供电可靠性和保障人身安全的关键技术手段。
       因此，对开关柜弧光事故的复盘，最强有力的结论就是：加装快速、可靠的弧光保护系统，是防止此类事故造成严重后果的最有效、最直接的技术措施。 它不仅是设备的保护，更是对人员和电网安全的战略性投资。

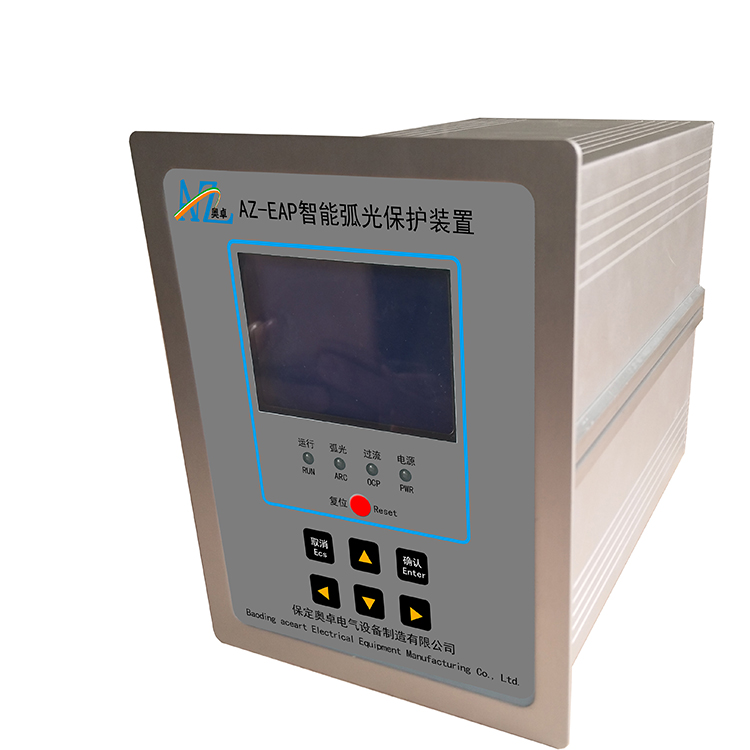

弧光保护装置实物图
