深圳争妍微电子《快恢复二极管反向恢复时间（trr）选型核心：从25ns到500ns，不同应用场景匹配技巧》

快恢复二极管（FRD）作为电力电子领域的关键器件，其反向恢复时间（trr）直接决定电路开关损耗、电磁干扰（EMI）水平及系统效率，是高频功率转换场景中选型的核心指标。从25ns超快恢复到500ns标准恢复，不同trr区间的器件对应差异化应用需求，需结合开关频率、损耗控制、可靠性要求综合匹配。深圳争妍微电子深耕功率器件领域多年，凭借自主可控的芯片设计与封装工艺，推出全系列快恢复二极管产品，精准覆盖各trr区间，为变频器、光伏逆变器、电动汽车充电桩、开关电源等场景提供高适配性解决方案，助力国产替代与产业升级。

一、trr选型核心逻辑：平衡损耗与性能，适配场景需求

反向恢复时间（trr）指快恢复二极管从正向导通切换至反向阻断状态时，清除存储少数载流子所需的时间，其数值与开关损耗（Psw-off）、反向恢复电荷（Qrr）、反向恢复峰值电流（Irr）高度相关，三者随trr延长呈递增趋势。选型的核心并非一味追求“更短trr”，而是基于电路开关频率、拓扑结构、热设计冗余及成本预算，实现“trr-损耗-稳定性”的最优平衡。

高频场景中，短trr器件可显著降低开关损耗，避免热失控；中低频场景中，适度延长trr可优化正向压降（VF），减少导通损耗，同时降低器件成本。深圳争妍微电子通过优化芯片结构与载流子寿命控制工艺，实现各trr区间产品的参数均衡，既保证超快恢复型号的低损耗特性，又强化标准恢复型号的耐温与可靠性，适配工业级严苛工况。

二、分区间选型指南：从25ns到500ns的场景适配技巧

（一）25ns-50ns：超快恢复区间，适配高频高效场景

此区间为超快恢复二极管（UFRD）核心范围，具备trr短、Qrr低、EMI抑制能力强的优势，适用于开关频率≥100kHz、对损耗与噪声控制极高的场景。典型应用包括光伏逆变器MPPT电路、电动汽车充电桩LLC谐振转换器、服务器高频DC-DC转换器等。

在光伏逆变器60kHz以上MPPT升压电路中，短trr器件可有效降低反向恢复损耗，提升能量转换效率。深圳争妍微电子推出的超快恢复系列产品，trr低至25ns，搭配电子辐照工艺精准控制复合中心密度，在150℃高温结温下仍保持参数稳定，Qrr值控制在30nC以内，较传统产品EMI噪声降低6dB，完美适配光伏场景的高效需求。在电动汽车充电桩LLC谐振拓扑中，该系列器件凭借优异的软恢复特性（Qrr/Qc<0.5），可减少电压尖峰对IGBT的应力冲击，与辰达半导体、英飞凌等品牌产品形成差异化竞争，满足车载场景高可靠性要求。

（二）50ns-200ns：高速恢复区间，兼顾性能与成本

该区间器件是工业级高频场景的“性价比之选”，兼顾开关速度与成本控制，适用于50kHz-100kHz开关频率的电路，如工业变频器IGBT续流回路、LED驱动电源、通信电源PFC电路等。此场景中，器件需同时应对中等频率损耗与一定的浪涌电流冲击，对trr稳定性与耐压能力要求较高。

工业变频器作为核心应用场景，其IGBT驱动电路中，快恢复二极管需吸收关断时的反向电流，减少过冲损耗。深圳争妍微电子针对该场景推出的50ns-100ns系列产品，耐压覆盖600V-1200V，正向电流可达20A，TO-220封装设计具备优良散热性能，可直接替代进口BYV26C型号，在反向恢复时间、耐温范围（-40℃~150℃）等关键参数上完全匹配，甚至在EMI抑制能力上更贴合国内变频器企业设计需求，帮助客户降低综合成本25%，设备故障率下降30%以上。在LED驱动电源中，该系列器件的低VF特性（≤1.2V）可减少导通损耗，搭配稳定的trr参数，实现电源效率提升3%-5%。

（三）200ns-500ns：标准恢复区间，适配中低频通用场景

此区间为标准快恢复二极管（FRD）范畴，适用于10kHz-50kHz中低频开关电路，如UPS电源、电焊机、普通工业电源整流回路等。这类场景对开关速度要求较低，更注重器件的耐压耐流能力、成本经济性及批量供货稳定性，trr的适度延长可优化器件的正向导通性能与抗冲击能力。

UPS电源作为应急供电核心设备，对二极管的可靠性与一致性要求严苛。深圳争妍微电子的200ns-500ns系列产品，采用铂掺杂工艺控制载流子寿命，具备8A/μs的di/dt冲击承受能力，耐压规格覆盖300V-1700V，可适配不同功率等级UPS的整流与续流需求。该系列产品通过全流程自主封装测试，参数一致性优异，批量供货周期稳定，有效解决进口产品供货周期长、价格波动大的痛点，成为国产替代的优选方案。在电焊机电路中，其强浪涌电流耐受能力可应对频繁启停冲击，延长设备使用寿命。



三、选型关键补充：不止于trr的多维考量

除反向恢复时间外，选型还需结合三大核心维度，确保器件与系统完全适配：一是电压电流裕量，最大反向电压（VR）需高于电路最大反向电压20%-30%，额定正向电流（IF）需预留同等裕量，避免过载损坏；二是损耗平衡，需综合评估导通损耗（由VF决定）与反向恢复损耗，避免单纯追求短trr导致VF升高，形成损耗叠加；三是封装与热设计，根据电路散热条件选择TO-220、SMA等封装，结合热阻参数计算结温，确保Tj不超过最大值并留有余量。

深圳争妍微电子凭借三十年功率器件研发经验，可为客户提供定制化选型支持，结合具体应用场景的频率、电压、损耗目标，推荐最优trr区间产品，并提供全套参数测试与适配方案。其全系列产品涵盖硅基快恢复二极管、软恢复二极管等类型，兼顾通用场景与高端定制需求，在国产替代浪潮中，以“参数精准、性能稳定、供货可控”的核心优势，赋能电力电子产业高质量发展。

四、总结：精准匹配trr，解锁系统最优性能

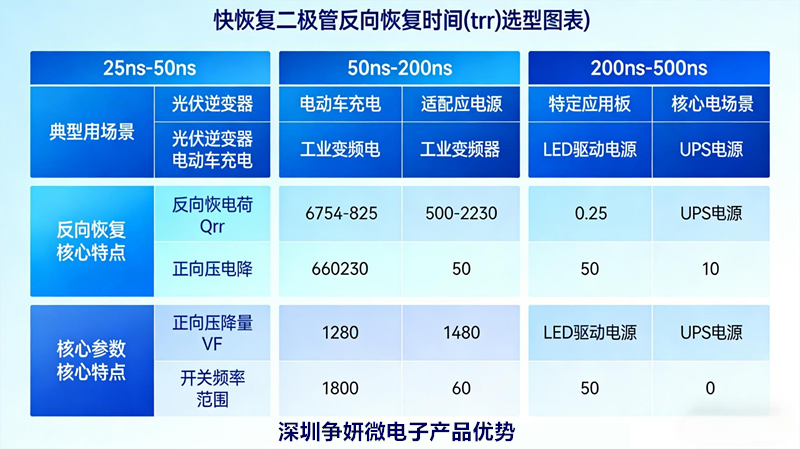

快恢复二极管的trr选型需建立“场景-频率-损耗”的对应逻辑：25ns-50ns适配高频高效高端场景，50ns-200ns兼顾性能与成本的工业级场景，200ns-500ns适配中低频通用场景。深圳争妍微电子深耕各trr区间产品研发，以自主核心技术打破进口垄断，为变频器、光伏逆变、充电桩等关键领域提供高适配性、高可靠性的快恢复二极管解决方案。未来，随着SiC等新型材料技术与工艺升级，trr参数将进一步优化，深圳争妍微电子将持续聚焦技术创新，推动快恢复二极管向“更高效、更稳定、更具成本优势”方向发展，助力产业升级与国产替代落地。
