HMI应用新选择：基于瑞萨RZ/A3M的LVGL Demo Setup 教程（上）



RZ/A3M HMI MPU

对于高质量图形显示的应用要求，用户通常采用功能强大及搭载DDR高速接口的MPU来实现更多功能和更流畅的画面。但在开发过程会遇到DDR高速总线设计的难题，同时Linux系统难以实现类似MCU的快速启动性能。瑞萨新推出的RZ/A3M HMI MPU帮助客户解决这些问题。



功能1：

内置128MB DDR3L，简化DDR高速总线设计，可以实现2层PCB设计。



功能2：

支持RTOS系统，实现类似MCU的操作，约1秒的快速启动。



RZ/A3M基于以上功能，可满足更多功能需求和更广泛的HMI/图形应用场景需求，包括实时绘图、流畅的精灵动画、USB摄像头捕捉等。

RZ/A3M-功能强大的1GHz MPU，内置DDR3L SDRAM，用于高清HMI | Renesas瑞萨电子

https://www.renesas.cn/zh/products/microcontrollers-microprocessors/rz-mpus/rza3m-powerful-1ghz-mpus-built-ddr3l-sdram-high-definition-hmi?staging=1

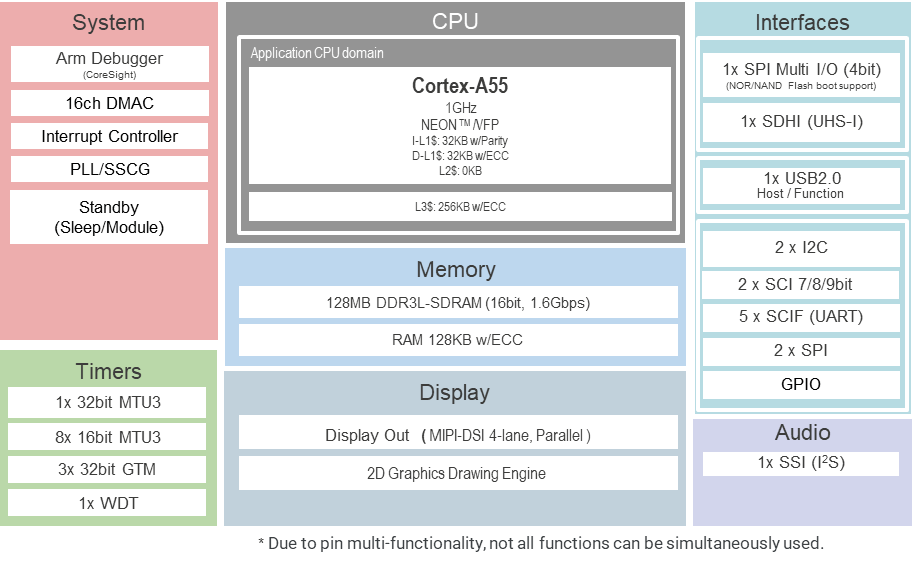

RZ/A3M框图





RZ/A3M主要应用

高清人机界面（HMI）

    ■ 消费类产品

    ■ 智能家居和楼宇自动化

    ■ 医疗保健

    ■ 工业应用

    ■ 办公室自动化





RZ/A3M开发生态系统

评估板套件（EVK）

此套件包含EK-RZ/A3M评估板、5英寸720x1280像素LCD MIPI图形扩展板和USB连接线，可实现无缝高清人机界面（HMI）评估、USB摄像头输入等多种功能。通过板载J-Link调试器，用户无需借助额外的调试工具即可快速启动调试工作。此外，它还配备多种扩展接口（例如SDIO、PMOD和Arduino），可用于连接传感器、Wi-Fi和Bluetooth Low Energy（LE），用户无需扩展电路板空间即可实现功能拓展。





RZ/A3M提供全套硬件PCB板设计文档，详情参阅以下网页：（您可复制下方链接至浏览器，或扫描二维码进行查看）

EK-RZ/A3M - RZ/A3M MPU 评估套件 | Renesas瑞萨电子

https://www.renesas.cn/zh/products/microcontrollers-microprocessors/rz-mpus/ek-rza3m-evaluation-kit-rza3m-mpu?staging=1



接下来介绍本Demo所需测试环境的安装方法。



一

安装e2studio

推荐版本为2025-01及以上版本，最新的e2studio IDE安装程序包可从瑞萨网站免费下载。详细信息请查看：（您可复制下方链接至浏览器，或扫描二维码进行查看）

https://www.renesas.com/en/software-tool/e2studio-information-rz-family?dow_secondary=visible



1

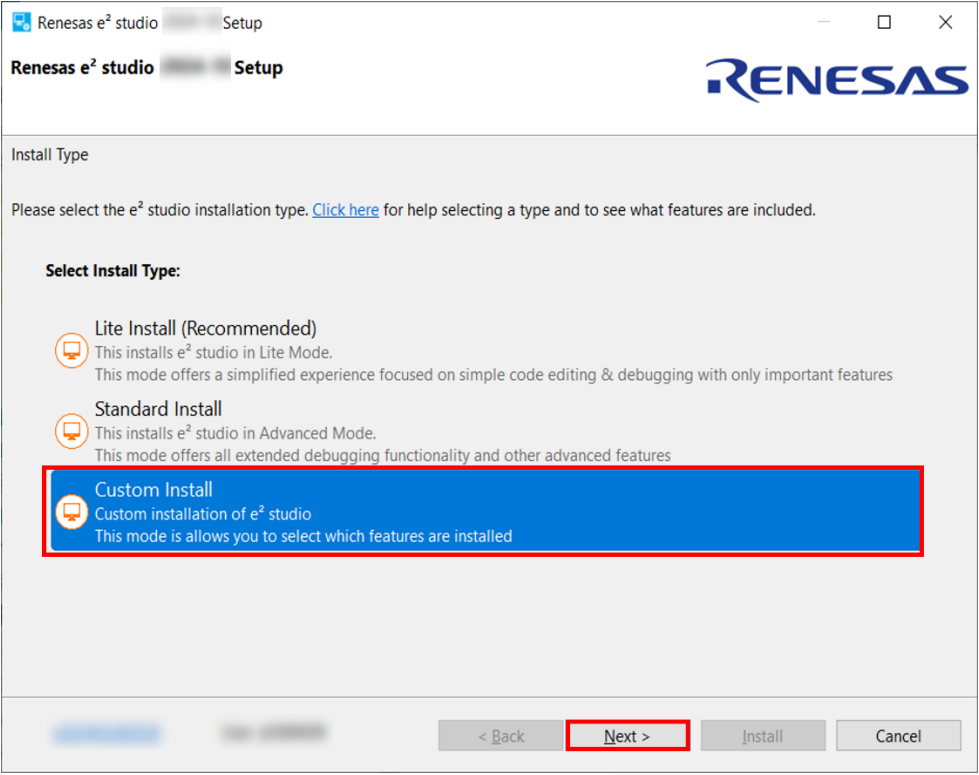

双击e2studio安装程序以启动e2studio安装向导。然后选择【Custom Install】选项，并点击【Next】按钮。

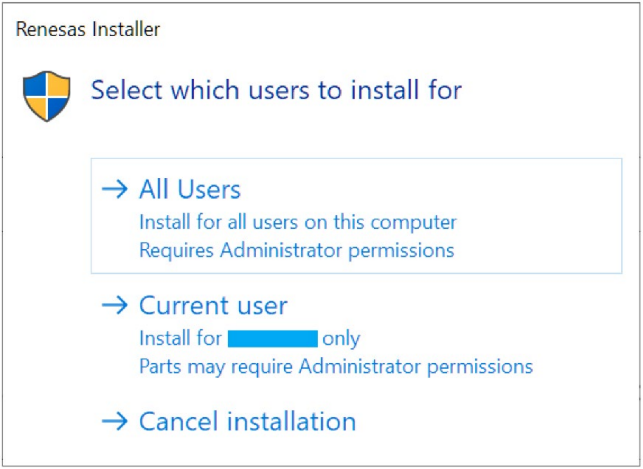

注意：如果您使用的是多用户环境，您可能会收到提示，要求您确认是否仅为当前用户安装还是为所有用户安装。





2

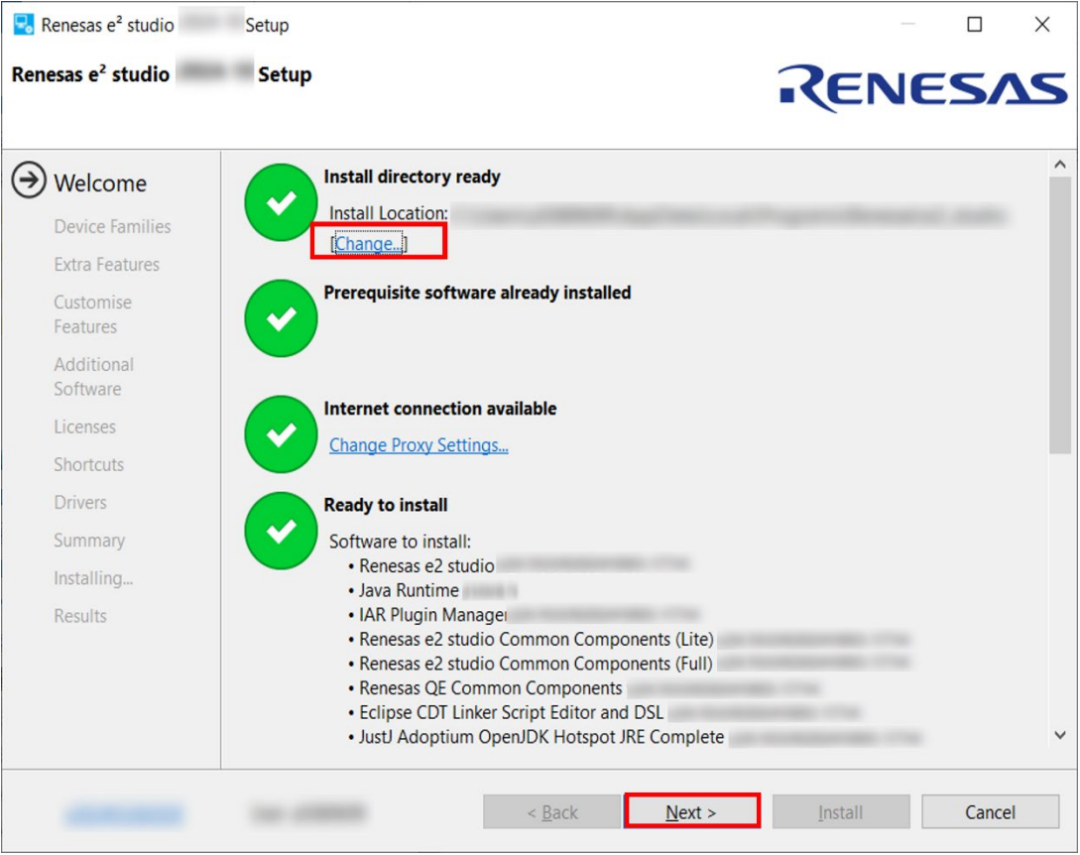

用户可以通过点击【Change…】来更改安装文件夹。点击【Next】]继续。





注意：（1）如果您想要安装多个版本的 e2studio，请在此处指定新文件夹。（2）e2studio安装文件夹名称不能使用多字节字符。



3

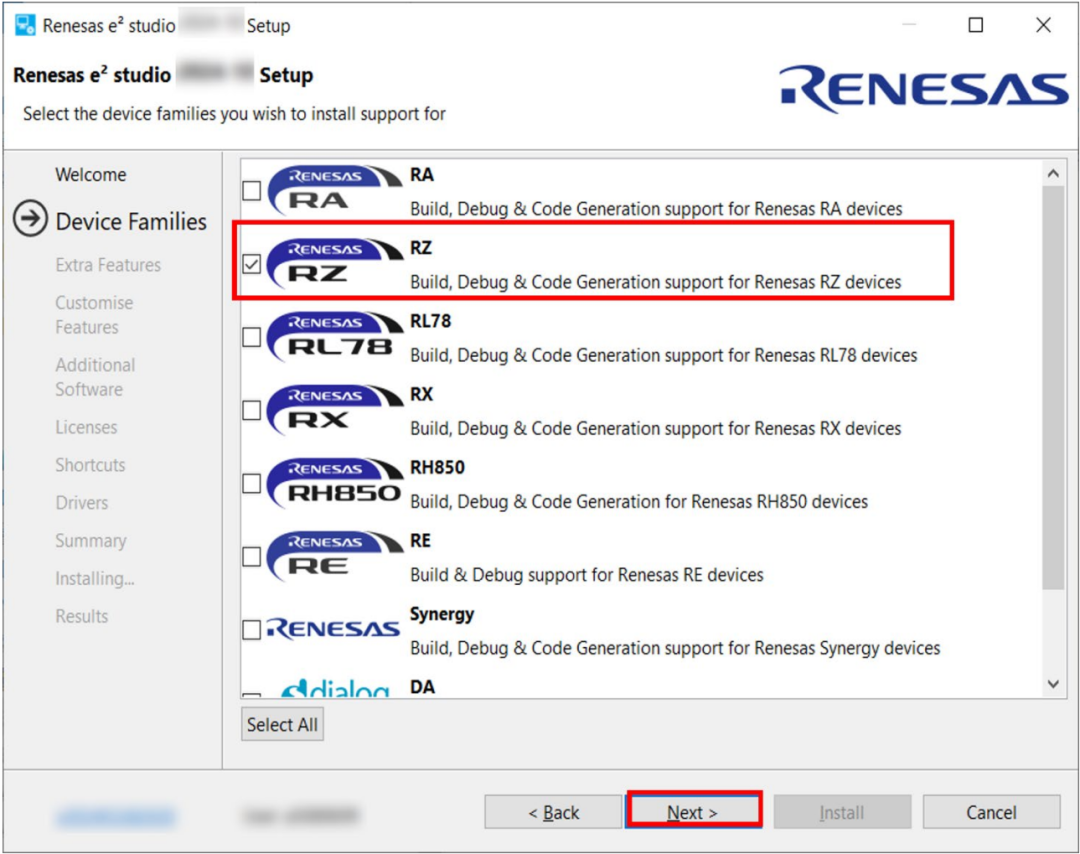

选择要安装的设备系列。点击【Next】按钮继续。





4

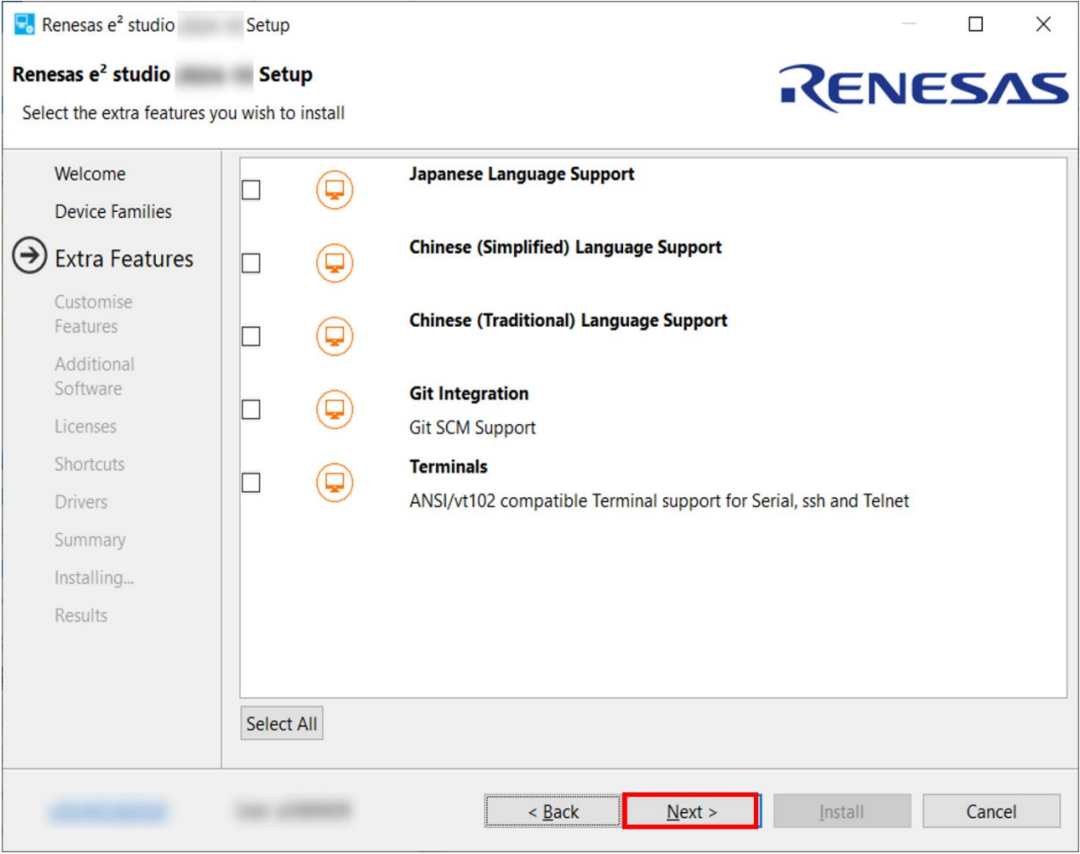

选择要安装的附加功能（例如语言包、SVN和Git支持、RTOS支持等）。非英文用户如有需要，请在此步骤选择语言包。然后点击【Next】按钮继续。





5

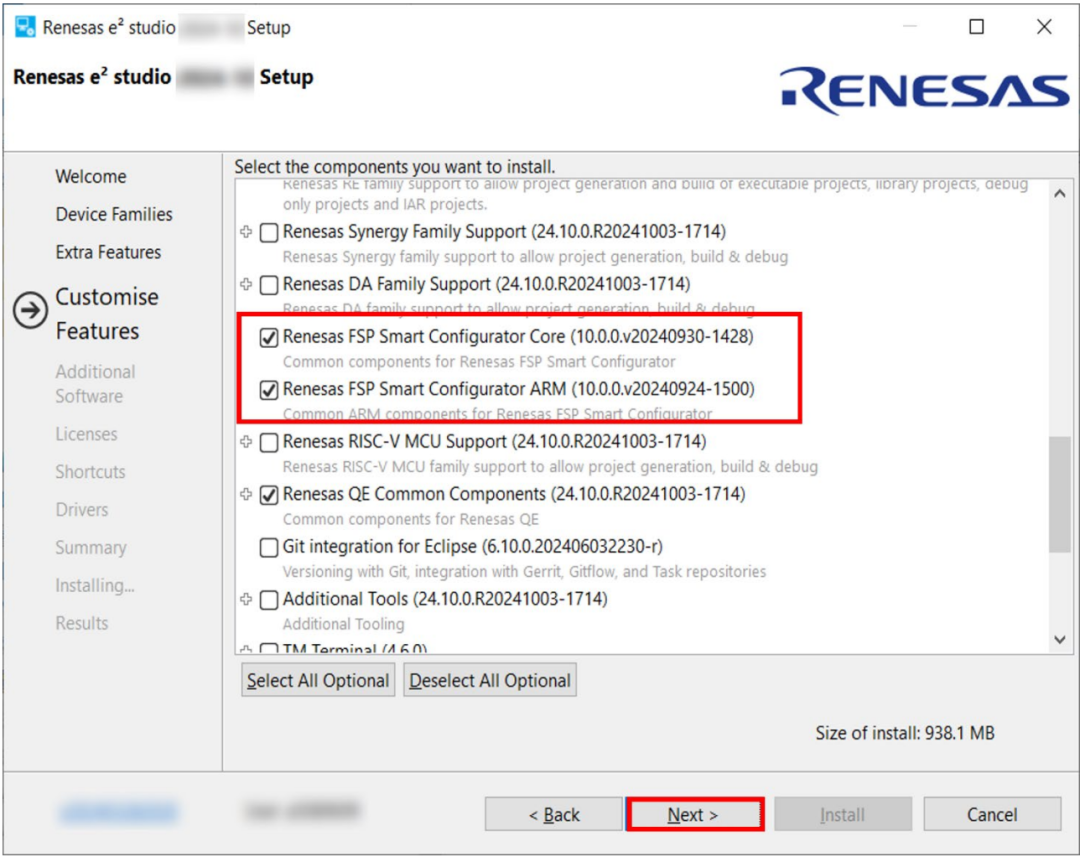

选择要安装的组件，然后点击【Next】按钮继续。请务必选择“Renesas FSP Smart Configurator Core”。否则，FSP将无法在e2studio上成功构建。





6

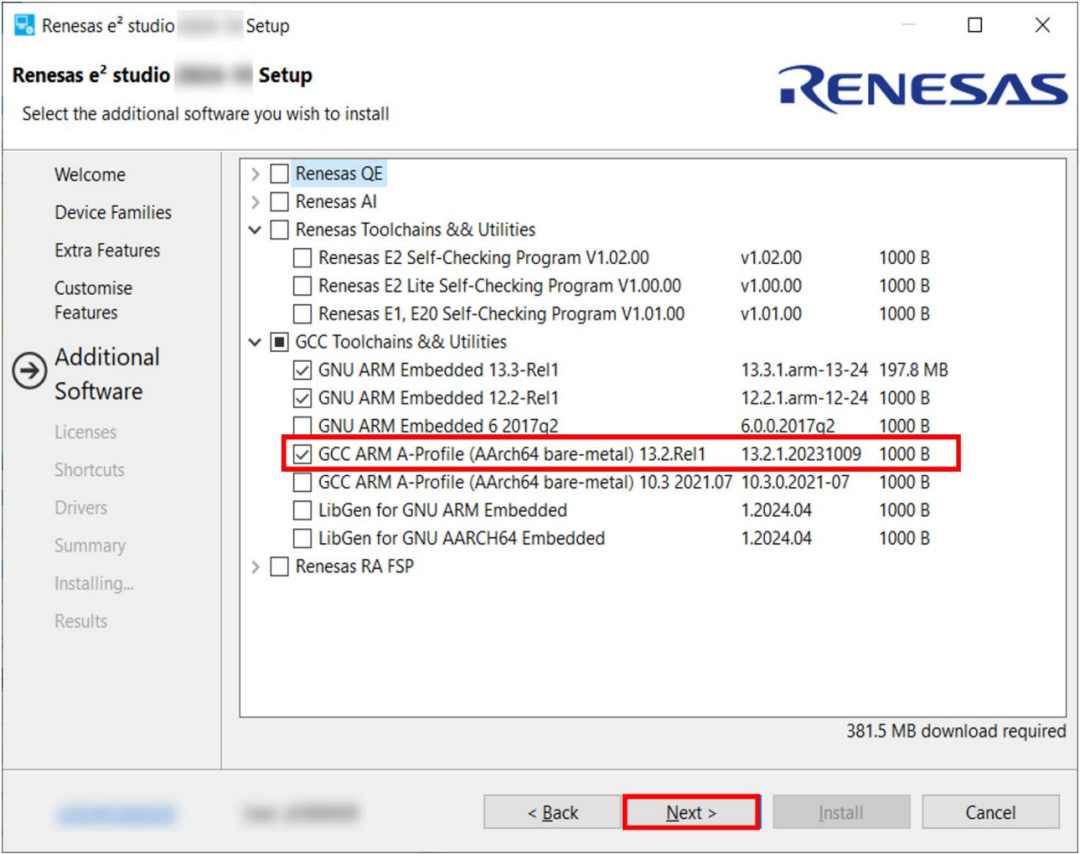

选择要安装的其他软件（例如编译器、实用程序、QE等）。请确保选择“GCC ToolChains&Utilities”选项卡，选择以下项目，然后点击【Next】继续：

GCC ARM A-Profile（AArch64 bare-metal）13.2 rel1





7

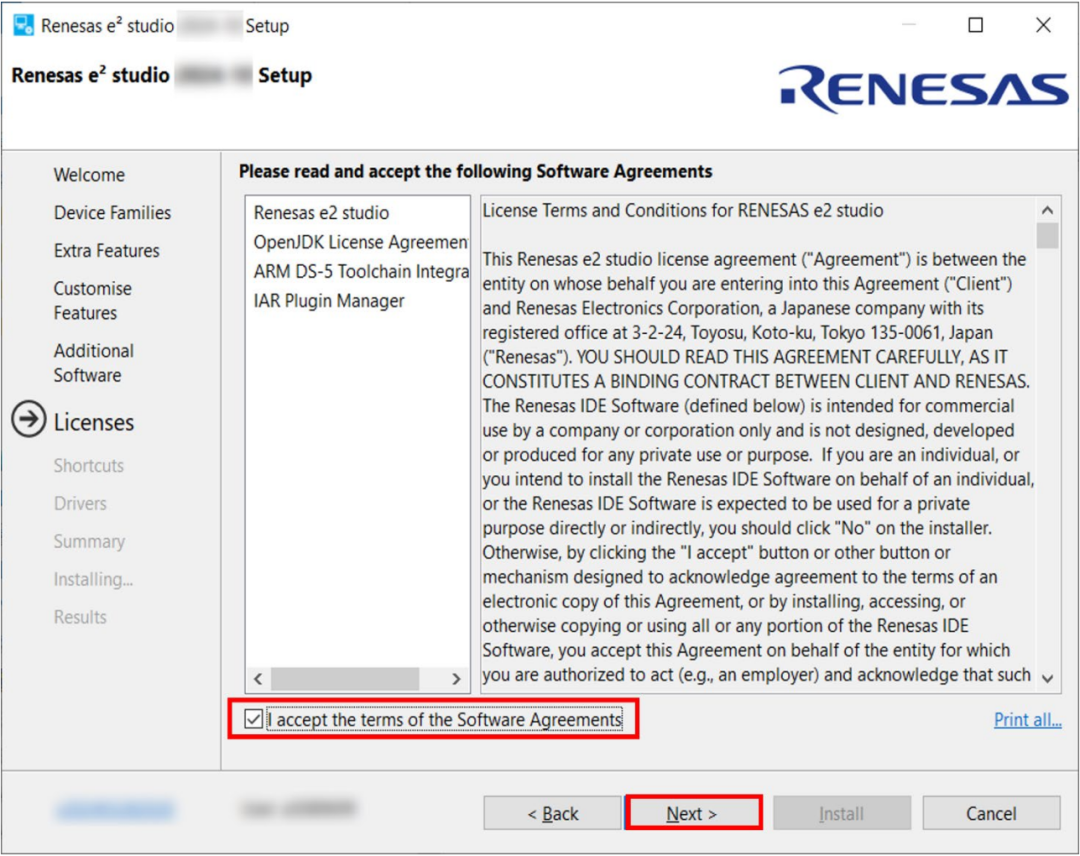

请阅读并接受软件许可协议，然后点击【Next】按钮。





8

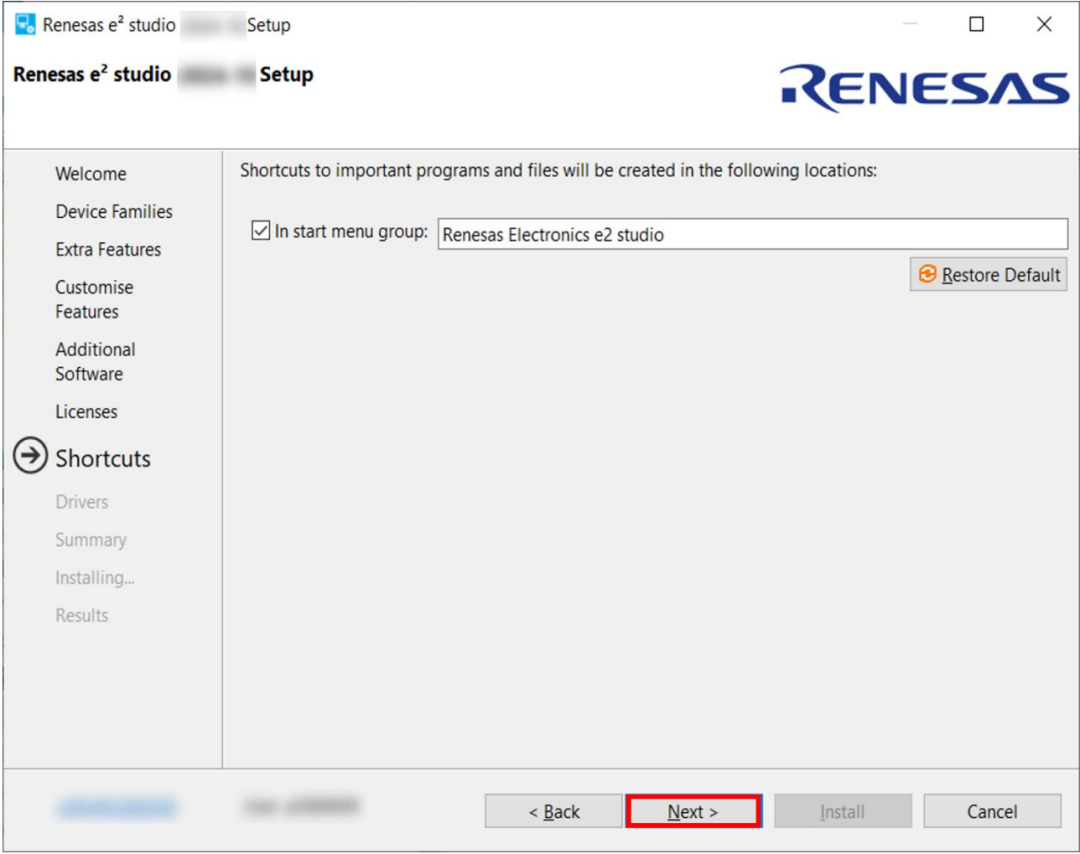

选择开始菜单的快捷方式名称，然后单击【Next】按钮继续。





注意：如果e2studio安装在其他位置，建议重命名以区别于其他e2studio。



9

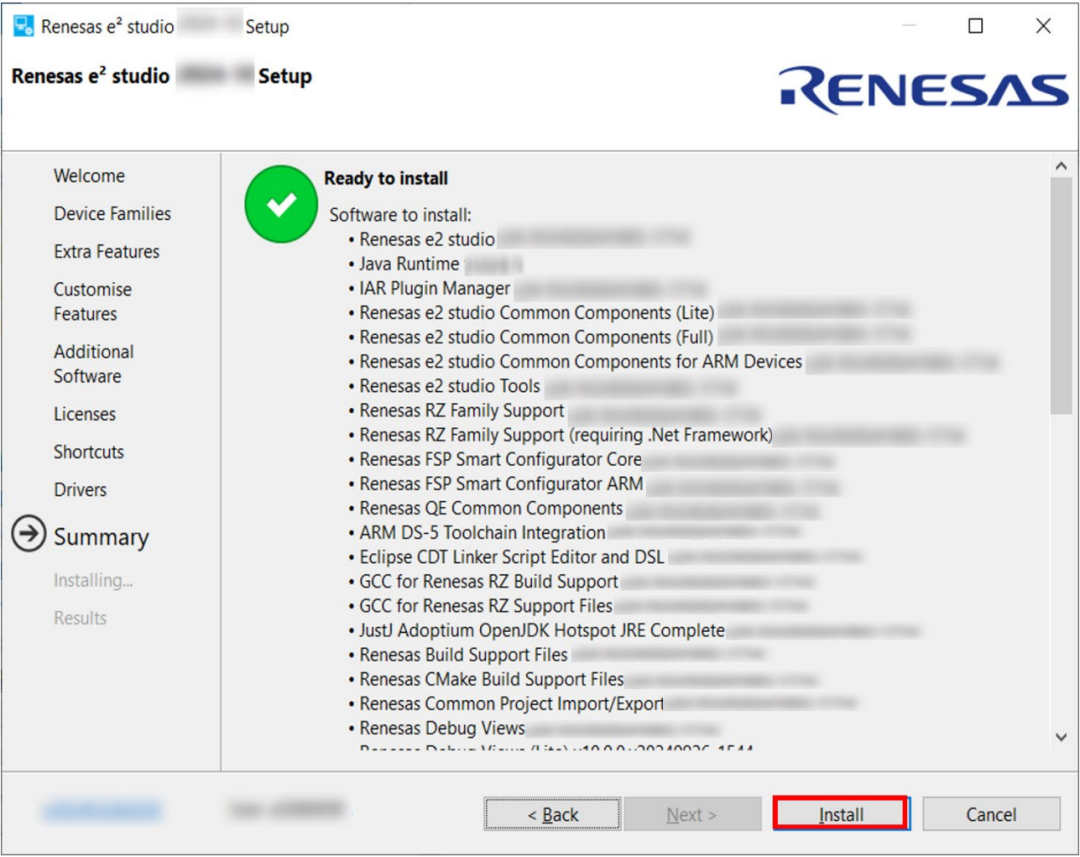

Summary页面将显示待安装组件的列表。请查看内容，然后点击【Install】按钮，继续安装Renesas e2studio IDE。





10

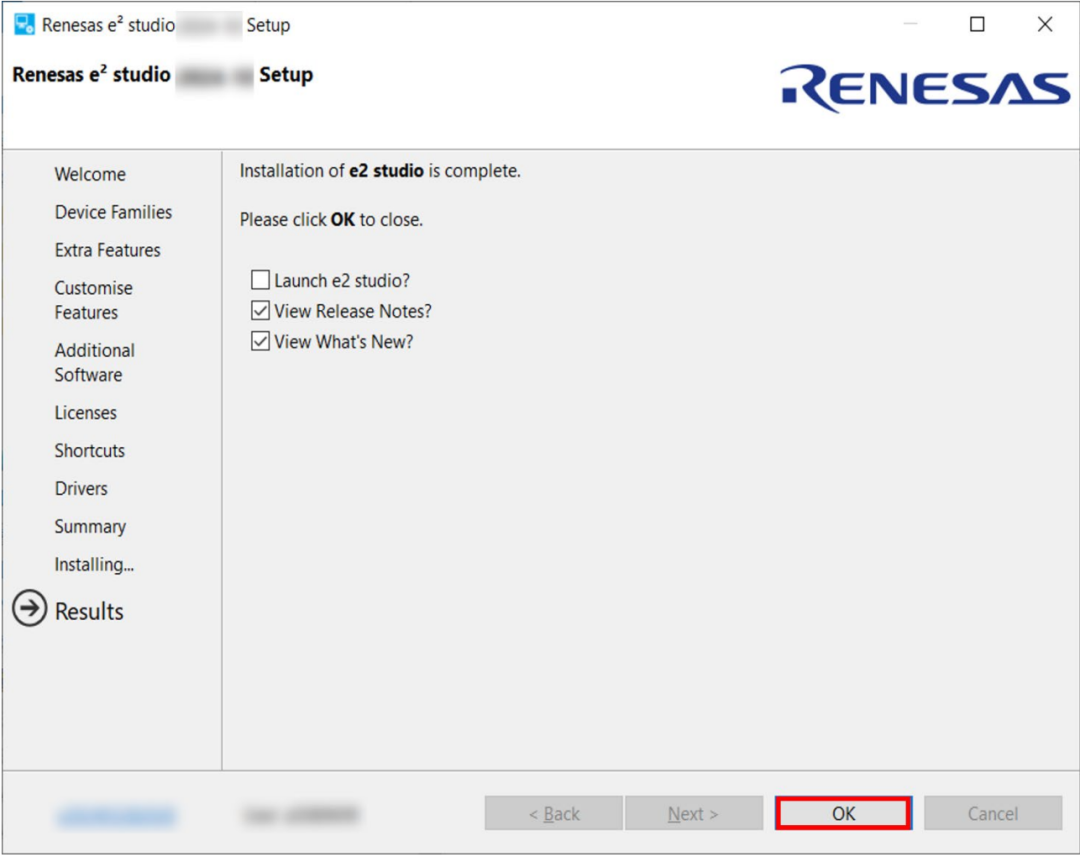

安装将继续进行。根据所选附加软件项目的不同，安装过程中可能会出现新的对话框提示。出现这种情况时，请按照安装程序提供的说明进行操作。安装成功后，你将看到以下信息。





更多信息，请参考以下文档：（您可复制下方链接至浏览器，或扫描二维码进行查看）

RZ/A Getting Started with Flexible Software Package 2.1.3章节

https://www.renesas.com/en/document/apn/getting-started-rza-flexible-software-package



二

安装FSP

推荐版本为RZA_FSP_Packs_v3.4.0及以上版本，最新版本请从下述链接下载：（您可复制下方链接至浏览器，或扫描二维码进行查看）

https://www.renesas.com/en/software-tool/rza-flexible-software-package-fsp



1

关闭e2studio软件

2

打开RZA_FSP_Packs_v3.5.0.exe

3

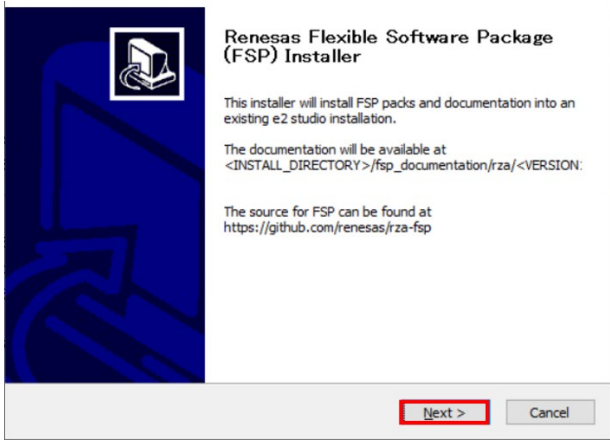

点击【Next】以启动安装





4

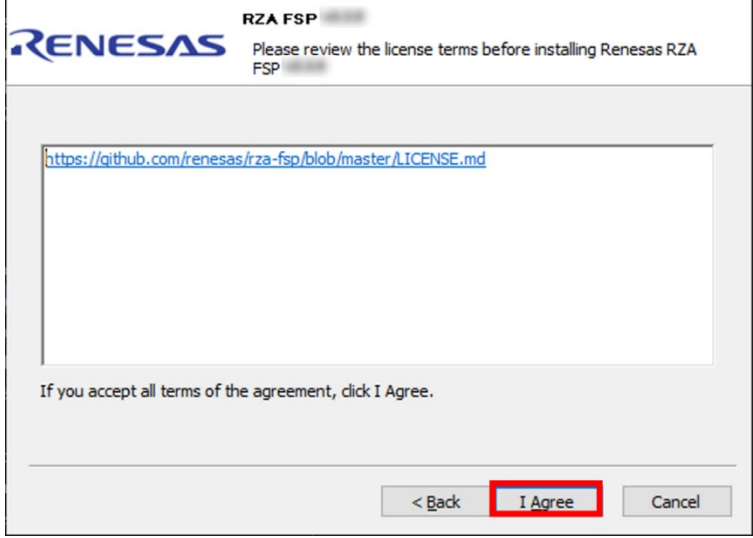

浏览并接受许可条款，点击【I Agree】





5

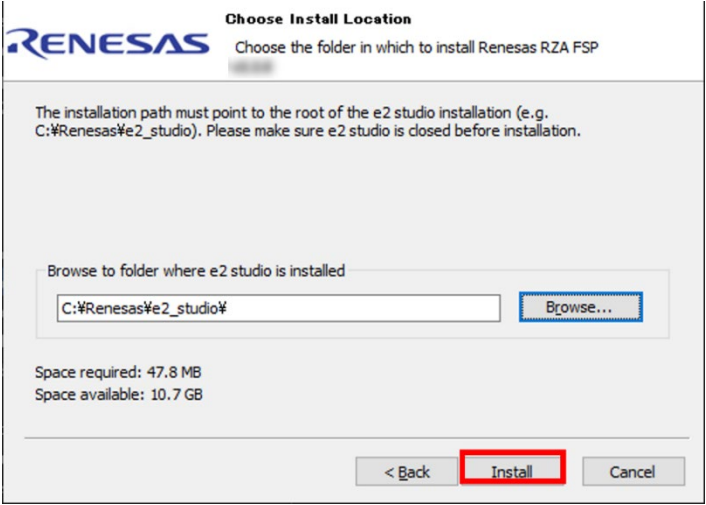

指定e2studio安装路径（例如C:\Renesas\e2studio），点击【Install】





6

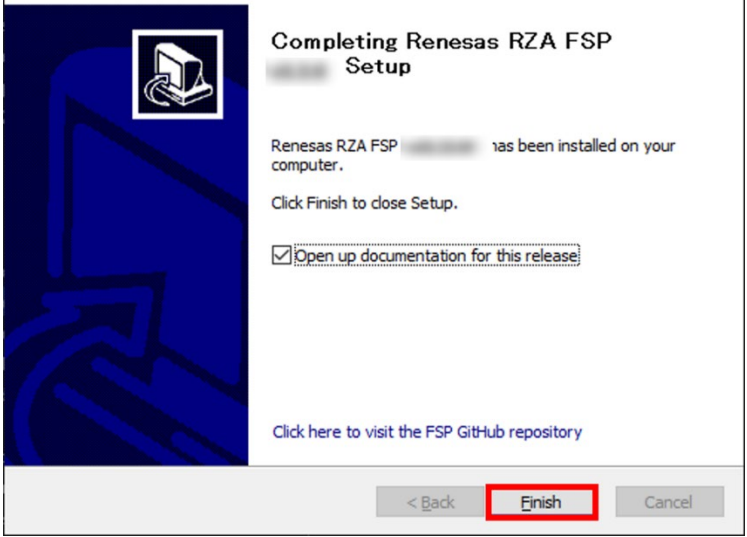

点击【Finish】以完成安装



更多细节，请参考以下文档：（您可复制下方链接至浏览器，或扫描二维码进行查看）

RZ/A Getting Started with Flexible Software Package 2.2.2章节

https://www.renesas.com/en/document/apn/getting-started-rza-flexible-software-package



（未完待续……）
