应用案例丨引领FFC/FBC检测新潮流！QM系列闪测仪高精度检测软排线尺寸

软排线，在主板、屏幕、摄像头、各类传感器之间穿梭，默默传输着关键的信号与电力。

软排线具有柔性、易变形、纹理弱等特点，拥有不同的应用场景和设计规格，对检测环节提出了一些系列高要求。

应用领域	典型间距	检测痛点
智能手机	0.2-0.3mm	结构细小，普通光学成像不清
笔记本电脑	0.5-1.0mm	其纹理更弱，难捕捉边缘
数码相机	0.3-0.5mm	引脚密且多，传统逐点测量效率低
汽车电子	0.5-2.0mm	尺寸大，图像易受畸变影响



针对这一系列软排线对检测技术提出的多重挑战，光子精密提供了QM系列闪测仪检测方案。

一键闪测仪     QM系列

 2000万像素+多倍率视野：精准放大微小引脚、窄间距等关键部位，清晰捕获0.1mm的细微尺寸变化。

  双远心镜头+畸变处理技术：视野边缘也能准确测量，工件可任意位置摆放，解决大尺寸检测的畸变干扰问题。

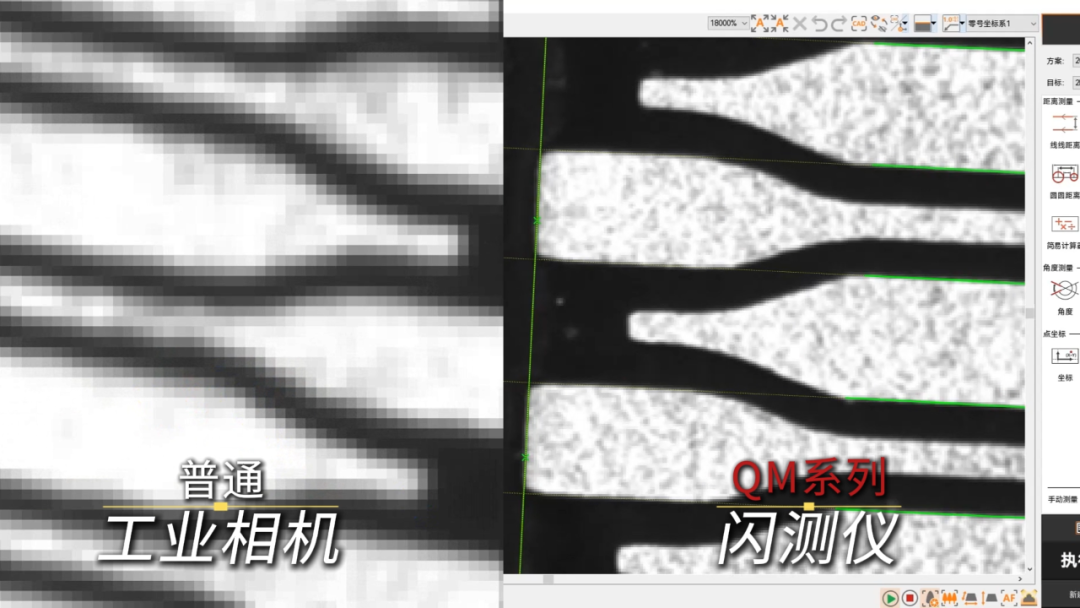

 多维智能算法：内置亚像素边缘提取算法，可将1个像素分割到0.05以下后，进行边缘高精度检测。并通过高精度特征匹配算法，实现大尺寸软排线图像的无错位拼接。

 一键闪测：流程简化为“放置-点击”，数秒内即可自动完成5000个特征的识别、测量与报告生成。

QM系列闪测仪   预期效果   细微局部精准测量

可清晰捕捉微米级细微特征，保证软排线的微小引脚、窄间距连接处等关键部位成像清晰，实现高精度尺寸判定。

  数据稳定可信

依托算法与光学系统的协同保障，多次测量数据偏差极小，重复精度可达0.5μm，提供稳定可追溯的量化依据。

  全检效率倍增

无需复杂操作即可完成全尺寸检测，多个样品检测耗时仅10秒，轻松实现批量检测，大幅降低人力与时间成本。

    多场景检测适配

可精准适配不同领域/尺寸/材质软排线检测需求，捕捉生产品质波动，提前预警工艺隐患，从源头提升产品良率。

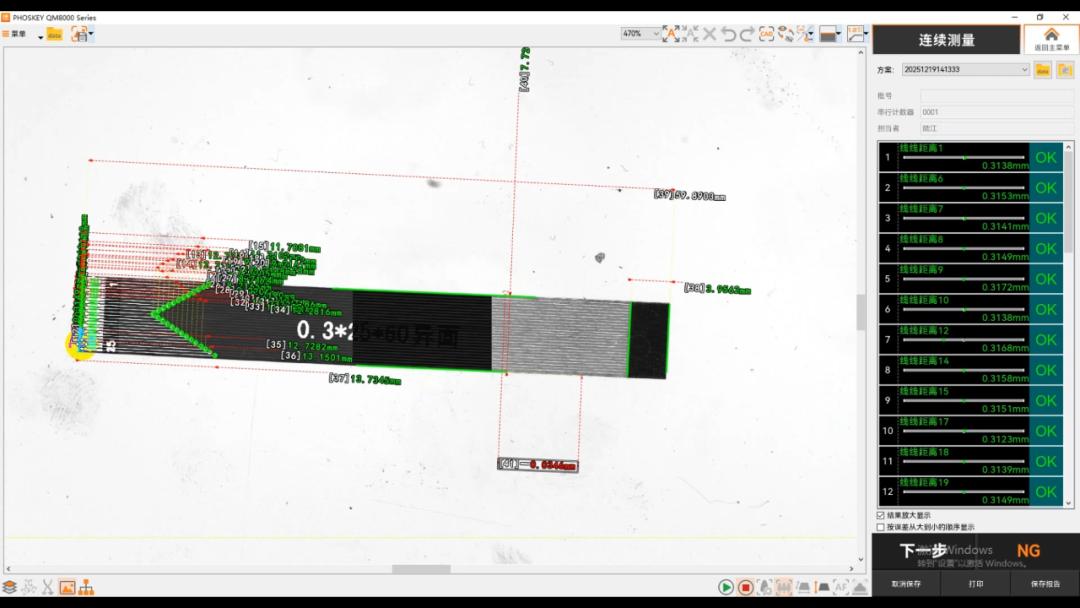

实测视频

光子精密QM系列闪测仪已为FFC/FBC产线交付了精准高效的检测解决方案。若您有相关尺寸检测需求，欢迎垂询合作，光子精密将以技术赋能产业升级，与广大制造企业携手共推高端制造品质升级。
