大普技术全新推出微型集成式实时时钟芯片INS5T8112

描述

腕间智能手表实时监测健康数据,耳畔智能耳机实现流畅语音交互…… 凭借科技与民生深度融合的独特属性,智能穿戴产品正重塑大众生活方式,同时也对佩戴舒适度、设计美观度、功能丰富性提出更严苛要求。

应对市场需求,大普技术全新推出微型集成式实时时钟芯片(RTC)INS5T8112,凭借2.0×1.6mm超小封装和180nA超低功耗,在确保高性能前提下,实现可穿戴产品的极致能效比与小型化设计,推动这一千亿增长极加速成形。

超小尺寸、超低功耗

直击行业 “不可能三角” 困局

当前,智能穿戴产品已从手环、手表延伸至耳机、戒指、相机、服装等多元形态,深入嵌入运动监测、健康管理、时尚穿戴等丰富场景。QuestMobile 数据显示,截至2025年10月,智能穿戴类 App 月活跃用户达1.59亿,同比增长12.8%。

然而,市场火热的背后,智能穿戴行业仍面临“轻量、性能、续航”的“不可能三角”困局:追求性能往往伴随高功耗,进而增加设备重量,影响佩戴舒适度;侧重轻薄,则需压缩电池容量与元件尺寸,导致续航能力不足。

大普技术RTC INS5T8112专为可穿戴设备设计,采用超紧凑型设计,在极致缩减尺寸的同时实现功耗优化,为智能穿戴产品的持续演进铺平关键技术路径。

1极致小型化

采用先进的2016封装工艺(2.0×1.6 mm),PCB 占用面积较常规方案缩减40% ,完美适配可穿戴设备内部有限空间。通过极致空间利用率,为传感器、电池扩容或更大尺寸显示屏腾出设计余量,助力设备实现更轻量化设计,为用户带来轻薄舒适的极感佩戴体验。

大普技术

原理框图

2高可靠性

极小空间内置晶体的设计,减少了外部组件数量,使电路设计更紧凑、可靠性更高,并降低了生产不良率,避免了因晶体批次差异或外部布局不当引起的误差。

大普技术

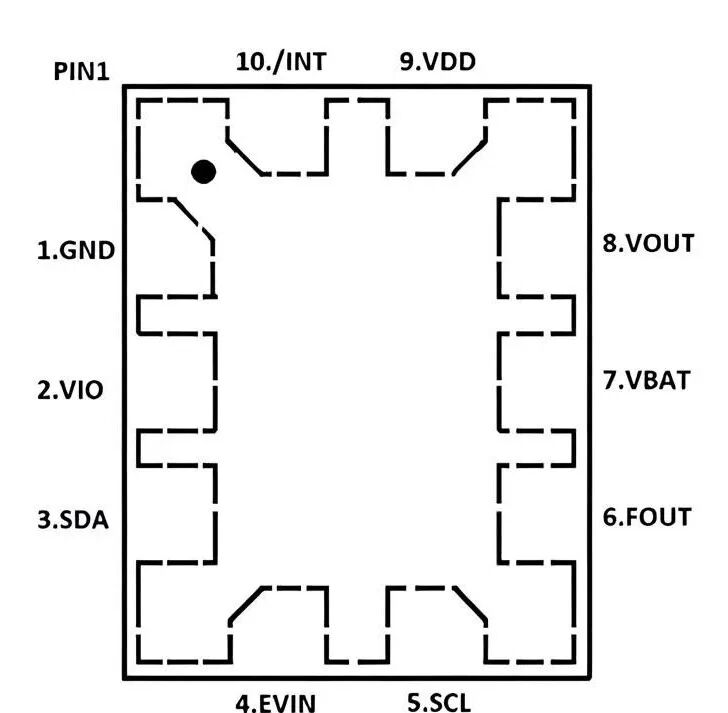

封装外形图

3超低功耗

功耗低至180nA(典型值),在不增加电池负担的前提下,实现精准的日历计时、闹钟触发和睡眠监测等核心功能,显著延长穿戴设备的续航时间,为用户提供更长久、稳定、可靠的服务。

科技向善

推动技术与生活深度融合

作为提供精准时间信息、保障任务调度、数据记录与事件触发的关键部件,RTC已成为智能穿戴设备产品场景跃迁的核心支撑。

比如在当下社交媒体与户外运动热潮中,集成健康监测、运动指导与环境感知功能的移动终端、智能穿戴设备,已是运动爱好者不可或缺的 “数码搭子”。 INS5T8112通过提供持续可靠的时间戳,确保设备各项数据信息的精准性;其宽温适应与抗震设计,也保障了在极端环境下依然维持完整的时间可追溯性与后续数据处理可靠性;更关键的是,INS5T8112在超小尺寸与超低功耗方面的突破,让用户侧更直观感受到体积、重量、定位精度、续航能力及佩戴舒适度等全方位体验的提升。

目前,INS5T8112已实现规模量产,正助力客户产品落地。与此同时, 2012(2.0×1.2mm)封装的RTC也已完成开发,即将投入量产,进一步拓展产品技术边界。

科技的终极目标,是创造更加美好的生活。大普技术RTC产品将持续围绕“续航、空间、能耗、精度”四大维度迭代革新,致力于满足消费者对“硬件智能化”和“生活便捷化”的双重追求,推动穿戴设备、移动终端向更轻巧、更智能、更贴合人体工学的方向深度演进,真正融入人们的日常生活,成为守护健康、提升生活品质的不可或缺的“数字伙伴”。
