TDK SPM5030VC-D系列电感：汽车电源电路的理想之选

在汽车电子设备不断发展的今天，对于电源电路中电感的性能和可靠性要求也越来越高。TDK的SPM-VC-D系列电感，特别是SPM5030VC-D型号，凭借其出色的特性，成为了汽车相关设备电源电路的优质选择。今天，我们就来详细了解一下这款电感。

文件下载：TDK SPM5030VC-D汽车用绕线金属电感器.pdf

产品概述

TDK的SPM5030VC-D是一款用于电源电路的绕线金属电感，属于金属复合类型，采用了金属磁性材料。它符合AEC-Q200标准，专为汽车相关设备设计，可应用于LED、ECM、ADAS、BCM等多种汽车设备中。

产品特性

材料优势

与铁氧体绕线电感相比，金属磁性材料具有更优越的直流叠加特性，这使得SPM5030VC-D能够实现低直流电阻（Rdc）和小型化。低Rdc意味着在电路中能够减少能量损耗，提高电源效率。

抗震性能

该电感采用了抗震结构，能够承受30G的振动，这在汽车复杂的运行环境中尤为重要，可以确保电感在振动环境下依然稳定工作。

宽温度范围

其工作温度范围为 -55°C 至 +155°C（包括自温升），能够适应汽车在不同环境下的使用要求，无论是高温的沙漠地区还是寒冷的极地环境，都能正常工作。

产品规格

型号命名

通过型号命名规则，我们可以快速了解电感的一些基本参数，方便在设计中进行选择。

特性规格表

Part No.	L (μH)	Tolerance	Measuring frequency (kHz)	DC resistance (mΩ) typ.	Tolerance	Isat (A) typ. (ΔL = –20%)	Itemp (A) typ. (ΔL = –30%)	Itemp (A) typ. (ΔT = 40°C)
SPM5030VC-R10M-D	0.10	±20%	100	2.5	±15%	57.5	78.1	18.4
SPM5030VC-R15M-D	0.15	±20%	100	3.0	±15%	23.2	33.9	16.8
SPM5030VC-R22M-D	0.22	±20%	100	4.2	±15%	24.5	34.3	14.7
SPM5030VC-R33M-D	0.33	±20%	100	4.1	±15%	17.9	25.4	14.5
SPM5030VC-R47M-D	0.47	±20%	100	5.3	±15%	16.6	22.8	12.5
SPM5030VC-R68M-D	0.68	±20%	100	7.2	±15%	10.8	15.2	9.9
SPM5030VC-1R0M-D	1.0	±20%	100	9.3	±15%	14.8	20.0	11.0
SPM5030VC-1R5M-D	1.5	±20%	100	14.2	±15%	12.7	17.9	7.9
SPM5030VC-2R2M-D	2.2	±20%	100	19.4	±15%	10.0	13.9	6.6
SPM5030VC-3R3M-D	3.3	±20%	100	32.5	±15%	8.7	11.8	5.1

从特性规格表中，我们可以看到不同型号的电感在电感值、直流电阻、饱和电流（Isat）和温度电流（Itemp）等方面的差异。工程师可以根据具体的电路设计要求，选择合适的电感型号。

电气特性

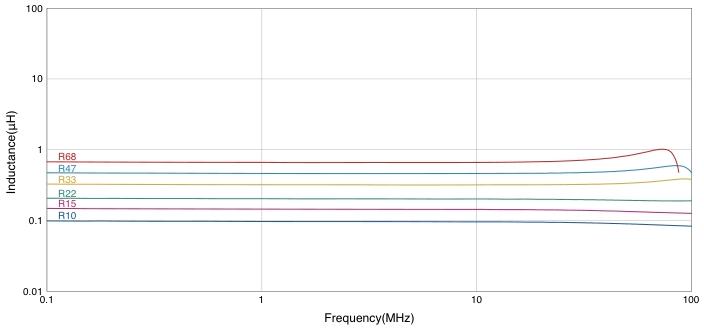

电感频率特性

通过测量电感在不同频率下的特性，我们可以了解其在不同工作频率下的性能表现。在设计电源电路时，需要根据电路的工作频率选择合适的电感，以确保电路的稳定性和效率。

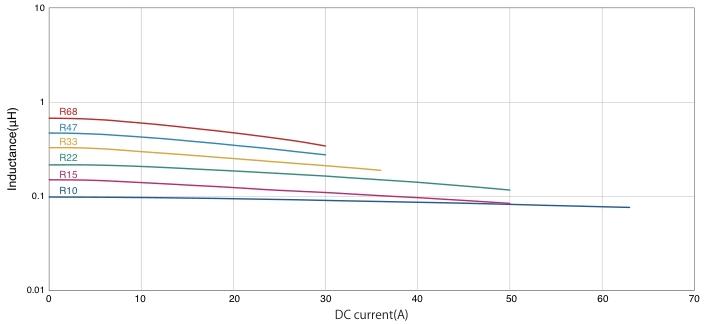

电感与直流偏置特性

该特性展示了电感在不同直流偏置电流下的电感值变化情况。在电源电路中，直流偏置电流是一个常见的因素，了解电感在直流偏置下的特性，有助于我们更好地设计电路，避免电感在工作过程中出现性能下降的情况。

外形尺寸与包装

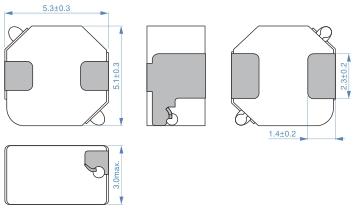

外形尺寸

SPM5030VC-D的外形尺寸包括卷轴尺寸、胶带尺寸和推荐焊盘尺寸等，具体如下：

• 卷轴尺寸：

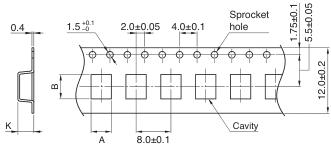

• 胶带尺寸：
• 推荐焊盘尺寸：

包装信息

• 包装数量：2000pcs/卷

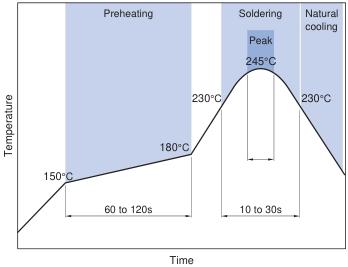

• 推荐回流焊曲线：
• 温度范围和单个重量：工作温度范围为 -55°C 至 +155°C，存储温度范围为 -55°C 至 +155°C，单个重量为 0.40g。

使用注意事项

交付规格

在使用这些产品之前，一定要索取交付规格，以了解产品的详细特性和规格，确保正确和安全使用。

安全提醒

• 存储条件：存储期限为12个月，需在温度 5°C 至 40°C，湿度 20% 至 75% RH 以下的条件下存储。如果超过存储期限，终端电极的焊接性能可能会下降。
• 使用环境：避免在有气体腐蚀（盐、酸、碱等）的环境中使用或存储。不要将产品暴露在磁铁或磁场中，也不要使用涂层材料，以免影响产品性能。
• 焊接要求：安装后的焊接校正应在规格规定的条件范围内进行，过热可能会导致短路、性能下降或寿命缩短。
• 机械冲击：不要使用受到过度机械冲击（如掉落）的产品。
• 热设计：电源开启时会产生自热（温度升高），因此在进行设备热设计时，需要确保有足够的公差。
• 使用范围：不要将产品用于交付规格规定内容以外的用途。该产品主要用于汽车或汽车电子设备，对于一些对安全性或可靠性要求更高的应用（如航空航天、医疗设备等），不建议使用。

总结

TDK的SPM5030VC-D电感以其出色的性能和可靠性，为汽车电源电路设计提供了一个优秀的解决方案。在使用过程中，我们需要根据具体的电路设计要求选择合适的型号，并严格遵守使用注意事项，以确保产品的性能和寿命。希望通过本文的介绍，能让大家对这款电感有更深入的了解，在实际设计中能够更好地应用它。

大家在使用这款电感的过程中，有没有遇到过什么问题或者有什么独特的设计经验呢？欢迎在评论区分享。
