亿能电阻ETR2512薄膜精密片式电阻产品介绍

一、产品概述

亿能贴片电阻ETR2512 系列是一款采用先进 NiCr 薄膜技术制造的高性能薄膜精密片式电阻，遵循 EIA 标准 2512 封装尺寸，具备超高精度、稳定的温度特性和低噪声性能。该产品专为电流感测应用设计，适用于对精度和可靠性要求严苛的各类场景，包括工业控制系统、精密测量设备、汽车电子、消费电子产品等。其无铅端接镀层支持回流焊工艺，符合现代环保及制造需求。

二、核心规格参数

1. 电气性能

• 额定功率：70℃时额定功率为 1/2（0.50）W，70℃以上工作时需按功率降额曲线进行降额使用。
• 电压规格：最大工作电压 150V，最大过载电压 300V（实际最大过载电压取规定值与按功率和电阻计算值中的较小值）。
• 电阻范围：1.0Ω~3MΩ，覆盖广泛电流感测需求。
• 电阻公差：提供多精度等级，包括 ±0.01%（T）、±0.05%（A）、±0.1%（B）、±0.25%（C）、±0.5%（D）、±1%（F），确保电流测量精度。
• 温度系数：可选 ±2 ppm/℃（X）、±3 ppm/℃（O）、±5 ppm/℃（S）、±10 ppm/℃（B）、±15 ppm/℃（N）、±25 ppm/℃（C）、±50 ppm/℃（D），宽温范围内性能稳定。
• 噪声特性：噪声水平优异，根据电阻值不同可达 - 90dB~-105dB，减少对信号测量的干扰。

2. 物理与机械特性

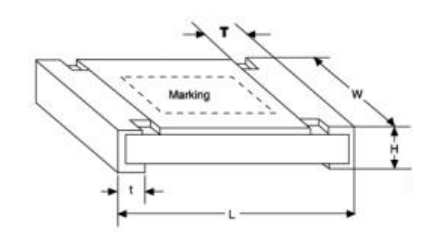

• 尺寸（mm）：长度（L）6.30±0.15、宽度（W）3.10±0.15、高度（H）0.55±0.10、端子厚度（T）0.60±0.30、端子宽度（t）0.50±0.25。
• 结构组成：由氧化铝陶瓷基板、NiCr 电阻层、Ni 阻挡层、100% 锡端接镀层及环氧树脂涂层构成，机械强度高、耐腐蚀。
• 抗弯强度：承受 3mm 弯曲幅度、10 秒弯曲测试后，公差≤0.05% 产品的电阻变化（∆R）≤±0.05%，公差 > 0.05% 产品≤±0.2%，结构稳定性强。

3. 环境特性

• 温度范围：工作温度范围 - 55℃~+155℃，适应恶劣温度环境。
• 抗热震性：经 - 55℃~+150℃、100 次热循环冲击后，电阻变化符合严苛标准，公差≤0.05% 产品∆R±0.05%，公差 > 0.05% 产品 ±0.25%。
• 负载寿命：在额定电压、70℃、1.5 小时通电 / 0.5 小时断电循环、累计 1000-1048 小时测试条件下，电阻 > 7KΩ 产品的电阻变化≤±0.5%，确保长期稳定工作。
• 耐湿性：在 + 40℃、90%-95% RH 稳态湿热环境中，经与负载寿命相同的循环测试，公差≤0.05% 产品电阻变化 ±0.05%，公差 > 0.05% 产品 ±0.3%，适配潮湿工作场景。
• 绝缘电阻：≥1000MΩ，典型值可达 10GΩ 以上，绝缘性能优良。

4. 焊接与封装

• 焊接兼容性：支持回流焊工艺，峰值回流温度可达 260℃/10 秒，满足标准 SMT 制造要求。
• 封装形式：采用卷盘包装，载体带为塑料材质，宽度 12mm，每卷 4000 只，可选配不同卷盘数量（如 5K、4K），且符合 RoHS 标准，便于自动化生产。
• 元件标识：对于 ±1%（F）、±0.5%（D）、±0.25%（C）、±0.1%（B）公差的 E-24 和 E-96 系列阻值，采用 4 位标识体系，前 3 位为有效数字，第 4 位为倍率（“R” 表示小数点）；±0.1%（B）公差的 E-192 系列阻值无标识。

三、应用场景

贴片电阻ETR2512 系列电流感测电阻凭借其高精度、稳定性能和宽适用范围，成为以下领域的理想选择：

• 工业控制：用于变频器、伺服驱动器、PLC 系统的电流检测，保障设备精准控制。
• 汽车电子：适配电池管理系统（BMS）、发动机控制单元（ECU）、电动汽车充电系统，耐受汽车恶劣工作环境。
• 精密测量：集成于万用表、示波器、电流传感器中，提升测量精度。
• 消费电子：应用于高端智能手机、笔记本电脑、家用电器的电源管理模块，实现高效电流监控。
• 医疗设备：用于对可靠性和精度要求极高的诊断仪器、治疗设备，保障医疗设备的安全性和准确性。

四、结语

贴片电阻ETR2512 系列薄膜精密片式电阻以其卓越的电气性能、强劲的环境适应性和便捷的封装形式，在电流感测领域脱颖而出。其高精度、低噪声、稳定的温度特性，精准匹配了各类高端电子产品对电流测量的核心需求。无论是工业控制、汽车电子还是精密仪器领域，ETR2512 系列都能提供可靠、精准的电流感测解决方案，为产品性能提升和稳定性保障奠定坚实基础。随着电子行业向小型化、高精度、高可靠性方向持续发展，ETR2512 系列必将拥有更广阔的应用前景，为相关领域的技术进步贡献更大力量。
