技术创新 | 聚能型外测液位计为乙醇立式内浮盘储罐液位测量提供高精度安全联锁方案

用户

福建三明市某化工企业是国内含氟化学品及特种功能氟化学品领域的领先企业。公司为国家高新技术企业，拥有省级技术中心和多项专利，产品涵盖八大类三十多种。目前公司正推进三期高端氟精细化学品项目，致力于成为全球高端含氟化学品领军者。

应用

V3005#乙醇立式内浮盘储罐液位测量（Φ4000 H5600）

挑战

1、受介质特性影响仪表运行维护成本高。客户现场测量介质为乙醇，乙醇属于甲类火灾危险性物质，易燃易爆，对现场仪表防爆要求极高。必须选择本安防爆或隔爆型仪表，且安装过程不能引入点火源。同时乙醇挥发会伴随产生挥发性有机液体VOCs造成环境污染，加大企业维护成本。

2、受介质特性影响仪表选择难度高。客户现场测量介质为乙醇，乙醇介电常数较低，对于普通雷达，低介电常数可能导致信号反射弱，测量不可靠。

3、受工况罐型影响仪表数据测量精确度高。客户工况为内浮盘储罐，其内浮盘紧贴液面并随液位同步浮动，会遮挡、反射、吸收测量信号。若采用需从罐顶垂直安装的接触式仪表（如钢带液位计、伺服液位计或浮筒液位计），仪表安装部件极易与浮盘发生机械碰撞、摩擦或卡滞，不仅会导致测量失效，还可能损坏浮盘结构，严重影响仪表数据的准确性与可靠性。

定华解决方案

定华电子专门研发出一款全新产品——聚能型外测液位计，无惧复杂工况，立罐适用，信号提升20-50倍，“零盲区”，更稳定可靠。

罐内聚能转向器 罐外聚能液位探头和校准探头

高精度：聚能型外测液位仪表的使用，经过测量已证明，聚能转向器能有效聚焦声波能量，显著提升液面回波信号强度（从300mV级提升至1000mV级）。不受介质气相变化干扰，提供持续、稳定的高精度（可达±1mm）测量。

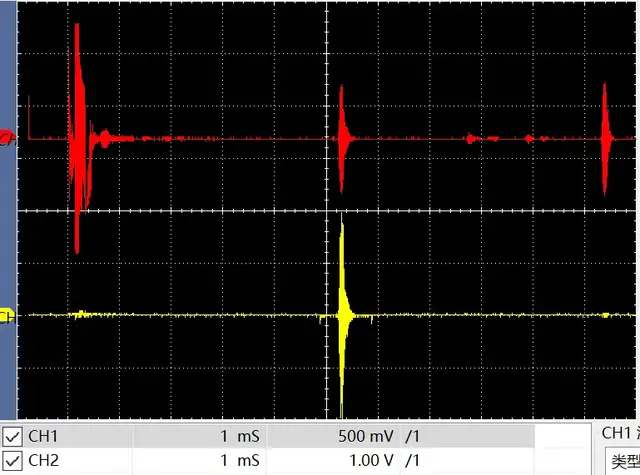

聚能液位探头信号

高准度：根据乙醇的特性及客户工况罐型结构，聚能型外测液位计在投用过程中选择了更匹配的探头频率、发射功率及安装位置，以最大化信号传输效率，减少了不必要的衰减。从根本上改善信号发射与接收效率，大大提高信号强度，提升测量准确度。

实现“本质安全”：从结构设计上确保泄漏风险为零。无需在罐壁或顶部开孔，彻底规避了因安装法兰、引压管或动密封部件（如缆绳、杆件密封）失效导致的潜在泄漏风险。测量探头与被测介质完全隔离。这种“隔离式测量”的设计，从物理根源上断绝了泄漏路径，实现了真正的本质安全。

稳定可靠：克服内部构件（挡板、搅拌器、浮盘）和液面波动带来的信号干扰。聚能转向器安装在罐底部，避开内部构件，不受信号衰减的影响。在复杂工况中锁定真实液位，保证数据长期稳定不跳动。

总结

聚能型外测液位计已顺利完成安装调试并正式投入运行。实践表明，该设备运行稳定可靠，其突出优势体现在：一是实现了对罐内乙醇的非接触、高精度、连续实时监测；二是为安全联锁系统提供了毫秒级响应的精准信号，显著提升了储罐的本质安全水平。通过本次投用的良好使用效果，聚能型外测液位仪表也在此单位的三期高端氟精细化学品项目中被看好，将被引用。这标志着企业在储罐液位智能化、安全化管理方面迈出了坚实一步。

用户使用报告
