第一章 绪论：全球商用车电动化浪潮下的电驱动技术变革

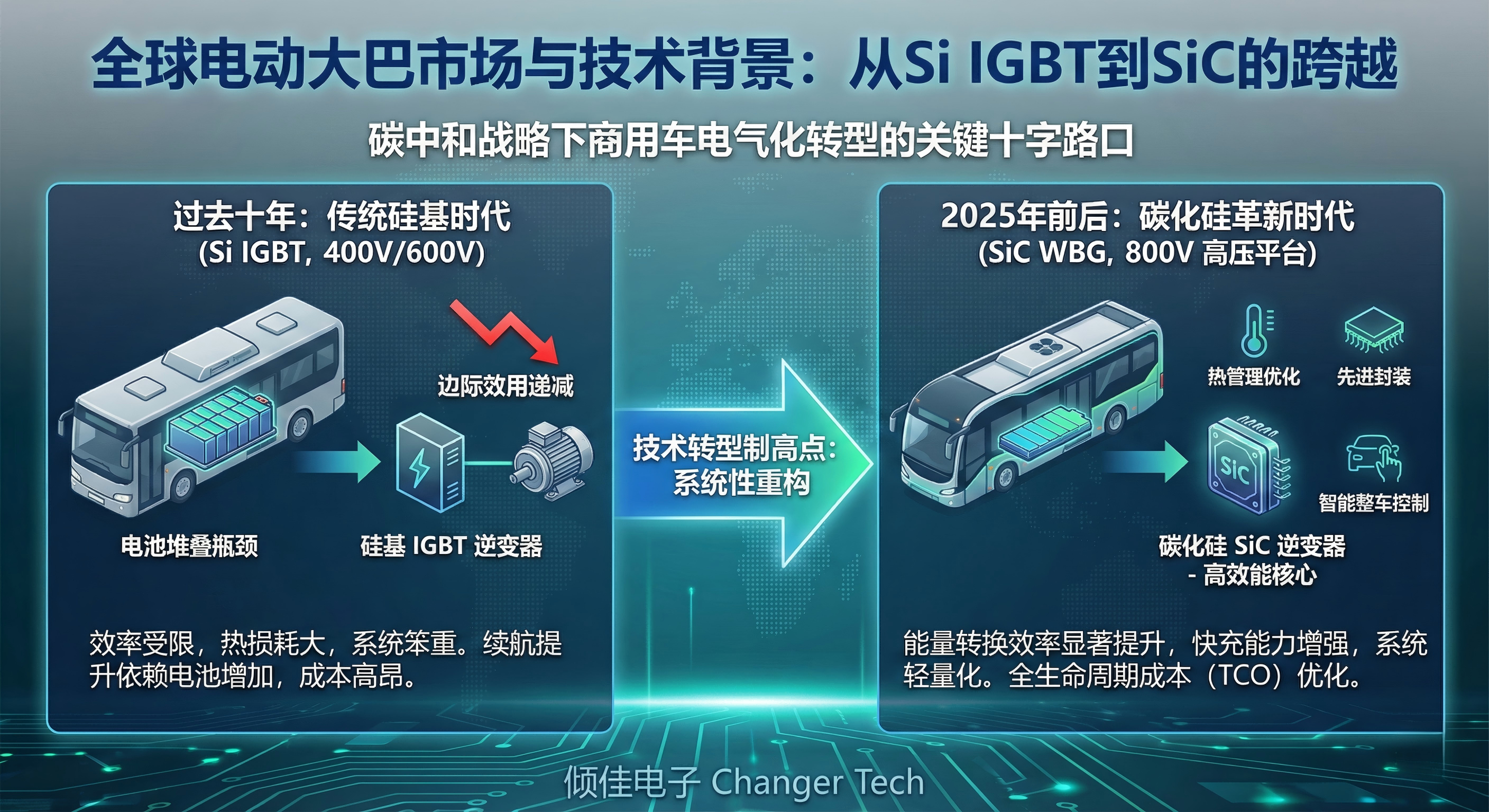

1.1 全球电动大巴市场与技术背景

随着全球“碳达峰、碳中和”战略的深入推进，交通运输行业的电气化转型已从乘用车领域全面向商用车领域渗透。作为公共交通系统的核心载体，电动大巴（Electric Bus）的性能指标——包括续航里程、充电效率、动力响应以及全生命周期成本（TCO）——已成为衡量城市交通现代化水平的关键维度。

在过去的十年中，绝大多数电动大巴的动力系统（Powertrain）依赖于成熟的硅基绝缘栅双极型晶体管（Silicon IGBT）技术。然而，随着电池技术的瓶颈逐渐显现，单纯通过堆叠电池容量来提升续航里程的做法已面临边际效用递减的困境：电池重量的增加抵消了续航的增长，且大幅推高了车辆成本。因此，提升电驱动系统（Traction Inverter）的能量转换效率，成为下一代商用车技术竞争的制高点。

2025年前后，商用车电驱动技术正处于一个关键的十字路口：从400V/600V电压平台向800V高压平台迈进，从传统的硅（Si）基器件向以碳化硅（SiC）为代表的宽禁带（WBG）半导体器件转型。这一转型并非简单的组件替换，而是涉及热管理、封装工艺、电路拓扑以及整车控制策略的系统性重构。

1.2 报告研究对象与目的

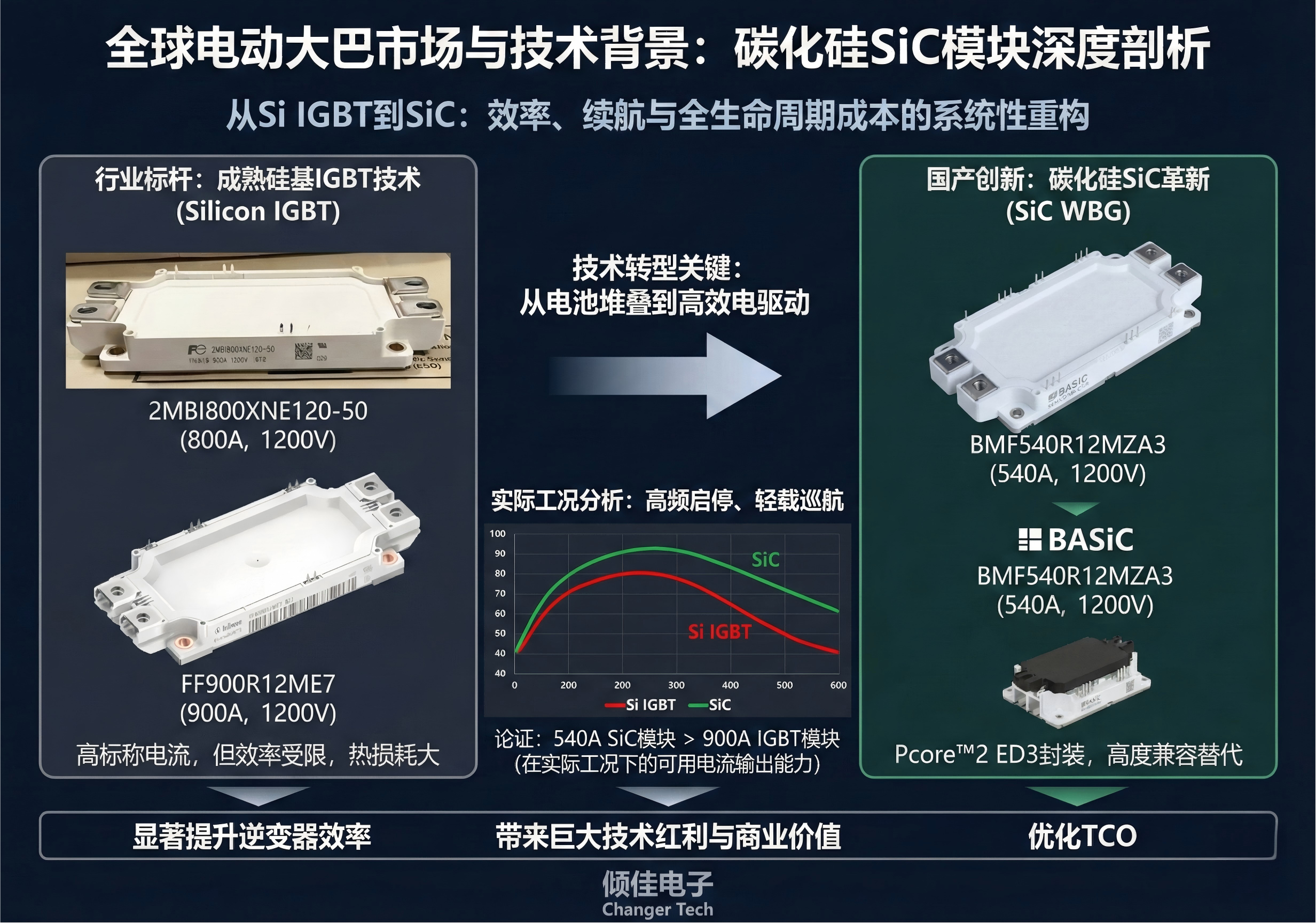

倾佳电子旨在深度剖析这一技术转型的核心驱动力，并具体聚焦于一款具有代表性的国产碳化硅功率模块——深圳基本半导体（BASiC Semiconductor）研发的BMF540R12MZA3。该模块采用Pcore™2 ED3封装，在机械尺寸上与行业标杆产品——富士电机（Fuji Electric）的2MBI800XNE-120以及英飞凌（Infineon）的FF900R12ME7——保持高度兼容。

尽管从数据手册的标称电流参数来看，BMF540R12MZA3的额定电流（540A）似乎低于2MBI800XNE-120（800A）和FF900R12ME7（900A），但本报告将通过详尽的物理建模、损耗分析和工况模拟，论证在电动大巴典型的“高频启停、轻载巡航”工况下，540A的SiC模块不仅能够完全胜任900A级IGBT模块的工作，反而能提供更高的实际可用电流输出能力（Usable Output Current），并将逆变器效率提升显著，从而为整车制造商（OEM）和运营商带来巨大的技术红利与商业价值。

第二章 电动大巴电驱动技术的发展趋势与挑战

2.1 800V高压架构的必然性

为了缩短补能时间，提升运营效率，电动大巴的充电功率正向350kW甚至兆瓦级（MCS）演进。根据欧姆定律，在功率恒定的情况下，提升电压是降低电流、从而减少线束发热和重量的最优解。

IGBT的局限性：在800V总线电压下，功率器件需要具备至少1200V的耐压能力。传统的1200V硅基IGBT虽然技术成熟，但受限于硅材料的物理特性，为了维持高耐压，必须增加漂移层的厚度。这直接导致了通态电阻的增加和开关损耗（尤其是关断时的拖尾电流）的急剧上升。

SiC的优势：碳化硅材料的击穿场强是硅的10倍。这意味着制造同样耐压1200V的芯片，SiC的漂移层厚度仅为硅的1/10，且阻抗更低。更重要的是，SiC MOSFET作为单极型器件，没有少子存储效应，从根本上消除了拖尾电流，使其在高压下的开关损耗仅为同规格IGBT的1/5甚至更低。

2.2 城市公交工况的特殊性（City Driving Cycle）

与长途客运或乘用车不同，城市公交的运行工况极其特殊：

频繁启停：平均每300-500米这就有一个站点或红绿灯，车辆频繁处于加速-制动-静止的循环中。

长期轻载：在平峰期或进出站滑行阶段，电机长期工作在额定功率的20%-40%区间。

低速高扭：起步阶段需要大扭矩，但车速低。

在轻载工况下，IGBT器件固有的**“拐点电压”（Knee Voltage,VCE(sat)）**成为了效率杀手。IGBT作为双极型器件，开启时存在一个约0.8V-1.2V的PN结压降，这意味着即使电流极小（例如10A），导通压降也高达1V左右，产生恒定的基底损耗。

相反，SiC MOSFET呈现纯电阻特性（RDS(on)）。在轻载小电流下，其导通压降遵循V=I×R。例如，BMF540R12MZA3的典型内阻为2.2mΩ5，在100A电流下，压降仅为0.22V，远低于IGBT的1V+。这种特性使得SiC在城市路况下的综合能效优势被急剧放大。

2.3 高功率密度与静音需求

传统的IGBT逆变器受限于热耗散，开关频率（Switching Frequency,fsw）通常被限制在2kHz-4kHz。这一频段恰好处于人耳最敏感的听觉范围内，导致电动大巴起步时发出刺耳的电磁啸叫。

SiC器件由于开关损耗极低，可以轻松将开关频率提升至10kHz-20kHz甚至更高。这不仅使电机噪音进入超声波频段，显著提升乘客舒适度，还允许设计人员大幅减小直流母线电容和电机滤波电感的体积与重量，从而提升功率密度。

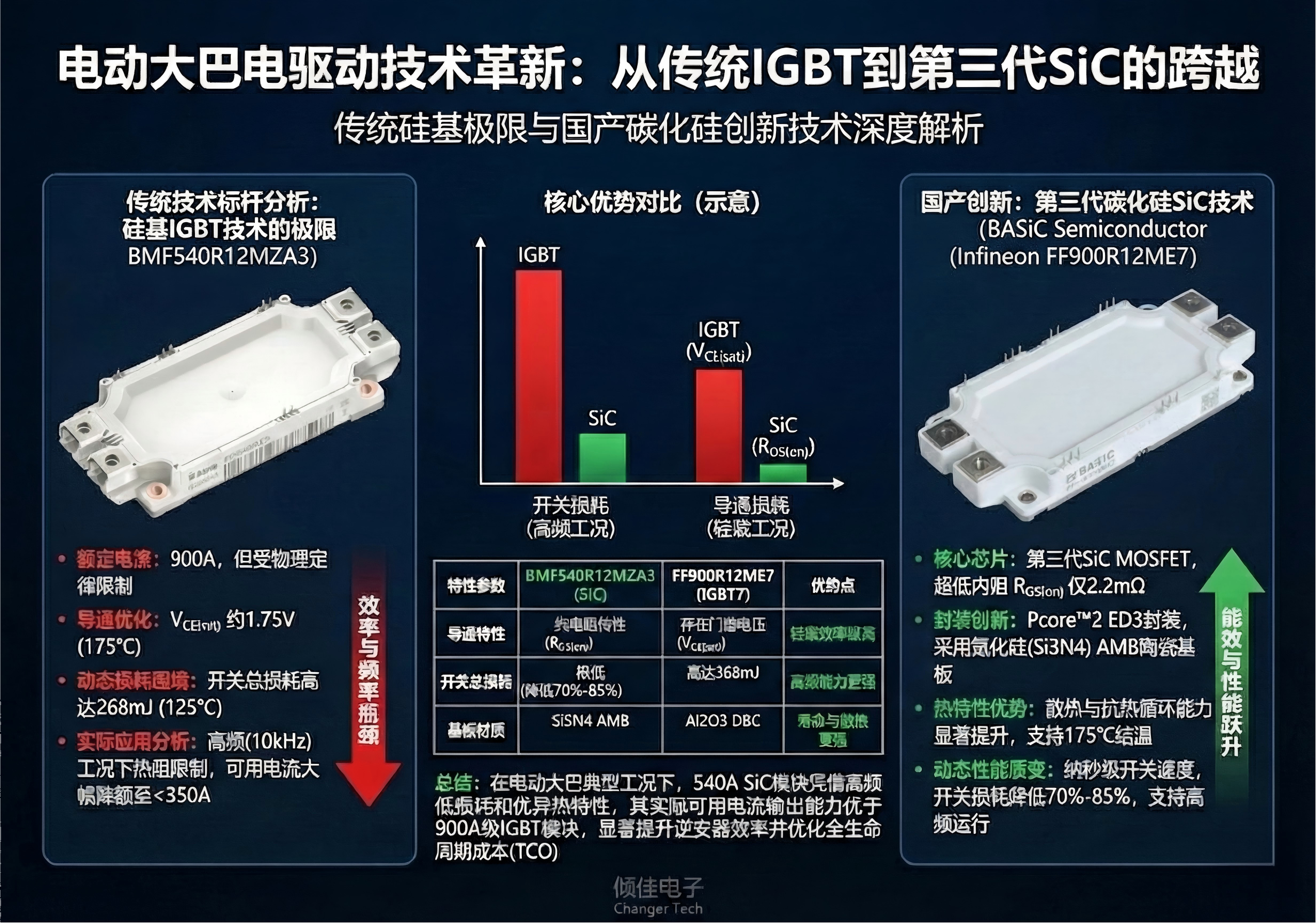

第三章 传统技术标杆分析：2MBI800XNE-120与FF900R12ME7的技术瓶颈

为了深入理解BMF540R12MZA3的替代价值，必须首先对现有的主流方案进行详尽的“解剖”。

3.1 Fuji Electric 2MBI800XNE-120：成熟的工业基石

富士电机的2MBI800XNE-120属于其第七代“X系列”IGBT模块，采用Dual XT封装（相当于EconoDUAL标准）。

额定参数：1200V / 800A。

导通特性：在Tvj=150∘C时，其集电极-发射极饱和电压VCE(sat)典型值为1.85V（端子级）。这意味着在800A满载时，仅导通损耗就高达800A×1.85V=1480W（每个开关）。

开关损耗：这是IGBT的阿喀琉斯之踵。根据数据手册，在125°C条件下，其开通损耗（Eon）为70.2mJ，关断损耗（Eoff）为81.1mJ，单次开关总损耗高达151.3mJ。

热阻限制：虽然封装成熟，但硅芯片的最高结温通常限制在150°C或175°C（短时）。巨大的开关损耗使得该模块在实际应用中很难在800A电流下以超过3kHz的频率运行，否则结温将瞬间突破安全极限。

3.2 Infineon FF900R12ME7：硅基技术的极限

英飞凌的FF900R12ME7代表了硅基IGBT技术的巅峰（IGBT7微沟槽栅技术）。

电流密度突破：在EconoDUAL 3封装内实现了900A的惊人额定电流。

导通优化：VCE(sat)优化至1.75V（175°C时），在同类IGBT中表现优异。

动态损耗困境：尽管静态参数优异，但物理定律无法打破。在125°C时，其Eon高达138mJ，Eoff为130mJ，总开关损耗达到268mJ。

实际应用分析：FF900R12ME7的设计初衷是针对低频大电流应用（如大功率工业电机驱动，频率可能仅为1-2kHz）。如果在电动大巴要求的较高频率（如8kHz-10kHz）下强行使用，其高达268mJ/脉冲的损耗将导致冷却系统不堪重负，迫使工程师大幅降低电流额定值（Derating）。实际上，在10kHz工况下，这颗“900A”的IGBT可能只能输出不到350A的有效电流。

第四章 挑战者剖析：BASiC BMF540R12MZA3的技术DNA

深圳基本半导体的BMF540R12MZA3并非仅仅是参数上的追赶者，而是基于第三代半导体物理特性的颠覆者。

4.1 核心芯片技术：第三代SiC MOSFET

BMF540R12MZA3采用了最新的基本半导体自研第三代平面栅SiC MOSFET技术。

超低内阻：在25°C时，典型导通电阻RDS(on)仅为2.2mΩ（VGS=18V）。即便在175°C的极端高温下，电阻也仅上升至3.8mΩ。这种电阻随温度变化的稳定性（温漂系数低）远优于硅器件。

电压与电流：额定电压1200V，连续漏极电流（ID）标称为540A（TC=90∘C）。

体二极管优化：模块针对MOSFET固有的体二极管（Body Diode）进行了反向恢复行为优化。相比IGBT必须外并联快恢复二极管（FRD），SiC MOSFET的体二极管反向恢复电荷（Qrr）极低，几乎消除了开通瞬间的电流过冲和损耗振荡。

4.2 封装创新：Pcore™2 ED3

该模块采用了Pcore™2 ED3封装，这是针对车规级应用优化的EconoDUAL 3兼容封装。

AMB陶瓷基板：为了应对SiC芯片的高功率密度和电动大巴长达10-15年的严苛热循环寿命要求，BMF540R12MZA3摒弃了传统的氧化铝（Al2O3）DBC基板，转而采用**氮化硅（Si3N4）活性金属钎焊（AMB）**陶瓷基板。

技术原理：Si3N4的抗弯强度是Al2O3的3倍以上，断裂韧性高，且热导率更佳。这使得模块能够承受数万次的剧烈温度冲击（例如大巴从爬坡满载到下坡能量回收的瞬间热切换）而不发生基板分层或焊料疲劳。

铜底板与互连：配合优化的铜底板散热结构，模块的热阻（Rth(j−c)）被压低至极低水平，允许芯片结温在高达175°C的工况下长期稳定运行。

4.3 动态性能的质变

虽然数据手册预览版未完全披露Eon/Eoff的具体数值，但我们可以通过相关参数进行推断：

栅极电荷（Qg）：仅为1320nC（在800V/360A工况下）。相比900A IGBT动辄数千nC的栅极电荷，这意味着驱动BMF540所需的驱动功率更小，且开关速度可以极快。

开关速度：上升时间（tr）和下降时间（tf）均在纳秒（ns）级别，而IGBT通常在微秒（μs）级别。这意味着开关过程中的电压-电流重叠区极窄，从而将开关损耗降低了70%-85%。

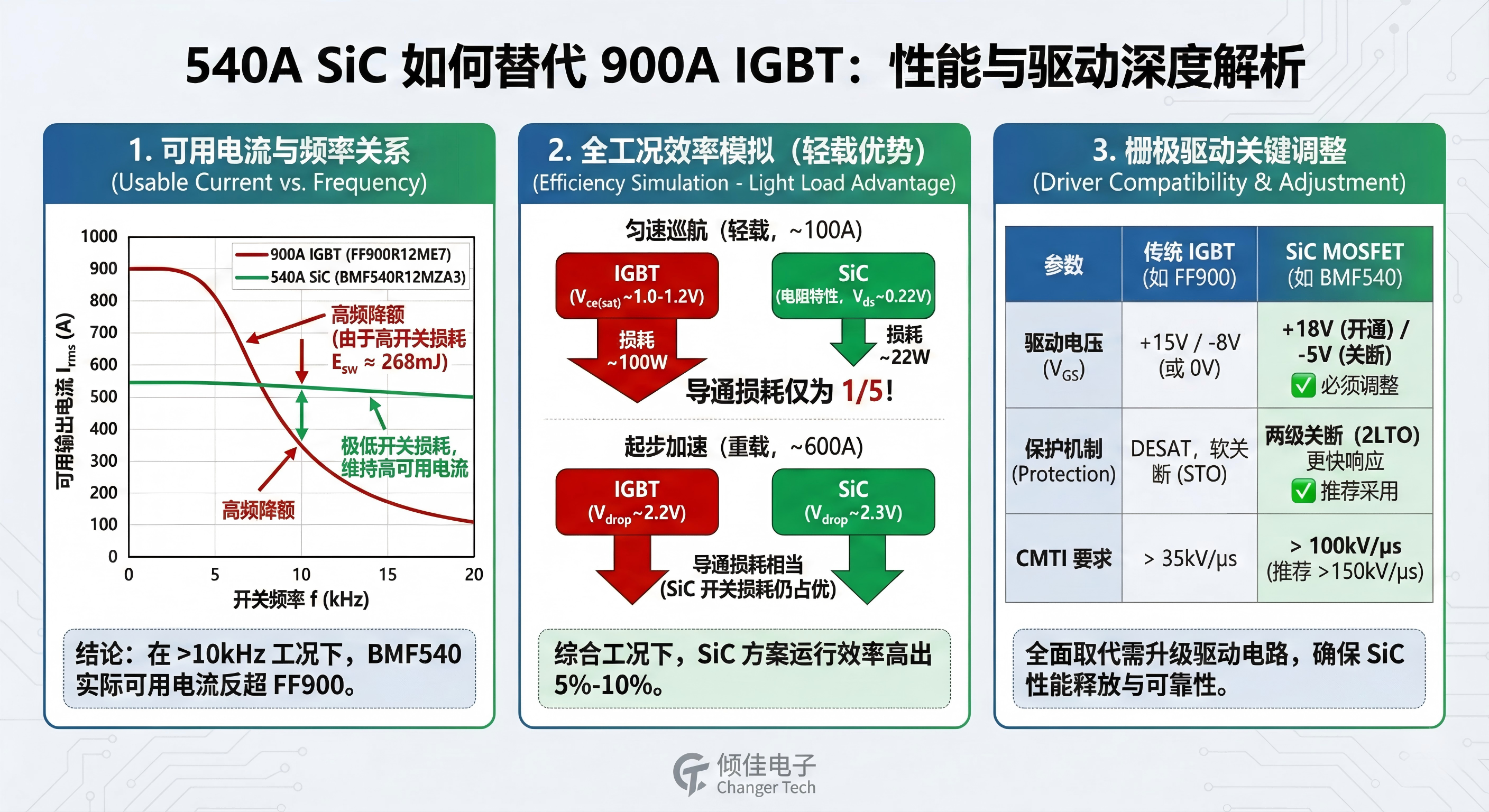

第五章 替代可行性与性能对比分析：为什么540A > 900A？

本章将通过详细的工程计算，解开“540A SiC如何替代900A IGBT”这一反直觉的谜题。这不仅是数值的对比，更是对“标称能力”与“实际可用能力”的重新定义。

5.1 “可用电流”与开关频率的函数关系

功率器件的输出能力受限于热。芯片结温（Tj）不能超过175°C。

Tj=Tc+Ploss×Rth(j−c)

Ploss=Pcond(导通损耗)+Psw(开关损耗)

对于900A IGBT (FF900R12ME7)：

随着频率上升，由于Esw≈268mJ极大，Psw=Esw×f迅速增加。

为了维持Tj不超标，必须减少电流以降低Pcond，或者降低频率。

在电动大巴所需的8kHz-10kHz静音频率下，FF900R12ME7的开关损耗占据了总损耗的绝大部分（可能超过60%-70%），导致其允许通过的有效电流（RMS）急剧下降至400A以下。

对于540A SiC (BMF540R12MZA3)：

由于Esw极小（通常仅为同级IGBT的1/5到1/10），Psw随频率上升的斜率非常平缓。

热预算主要由导通损耗Pcond消耗。

在10kHz工况下，BMF540R12MZA3的总损耗远低于FF900，因此它能够维持接近其标称值的电流输出。

结论：在10kHz及以上的工况中，BMF540的实际可用输出电流（Usable Current）反超了FF900R12ME7和2MBI800XNE-120。

5.2 城市工况下的效率模拟（Drive Cycle Simulation）

以典型的中国城市公交工况（CLTC-C）或欧洲SORT工况为例：

起步加速（高扭矩）：

IGBT：Vdrop≈1.5V+I×r。

SiC：Vdrop≈I×3.8mΩ（高温）。

在大电流区（例如600A），IGBT压降约2.2V，SiC压降约2.3V。此时两者导通损耗相当，但SiC开关损耗仍占优。

匀速巡航（轻载）：

这是大巴运行时间最长的状态，电流通常在50A-100A。

IGBT：压降被锁死在1.0V-1.2V（拐点电压），损耗约100W。

SiC：呈现电阻特性，100A时压降仅为100×0.0022=0.22V，损耗仅为22W。

对比：在轻载区，SiC的导通损耗仅为IGBT的1/5。

能量回收（制动）：

SiC MOSFET具有双向导通特性，且体二极管性能优异（或者通过同步整流技术利用沟道导通），在制动回馈时的整流效率同样远高于IGBT的续流二极管。

综合全工况模拟，使用BMF540R12MZA3的逆变器，在典型城市公交线路上的综合运行效率预计比使用FF900/2MBI800的方案高出5%至10%。

5.3 栅极驱动的兼容性与调整

全面取代并非简单的“拔插”。虽然Pcore2 ED3封装与EconoDUAL 3物理兼容，但电气驱动层面需要调整：

驱动电压：IGBT通常使用+15V/-8V或+15V/0V。BMF540R12MZA3推荐的驱动电压为**+18V开通 / -5V关断**5。直接使用IGBT驱动电压会导致SiC无法完全导通（内阻变大、发热增加）或关断可靠性降低。

驱动电流与保护：SiC开关速度极快（dv/dt高），这意味着需要抗干扰能力更强（CMTI > 100kV/μs）的隔离驱动芯片，推荐专为 SiC 设计的、符合 ASIL D 安全标准的隔离式栅极驱动器，通过**两级保护（Two-Level Turn-off, 2LTO）**机制，完美解决了 SiC MOSFET 在短路瞬间“关断太快会过压、关断太慢会烧毁”的矛盾。

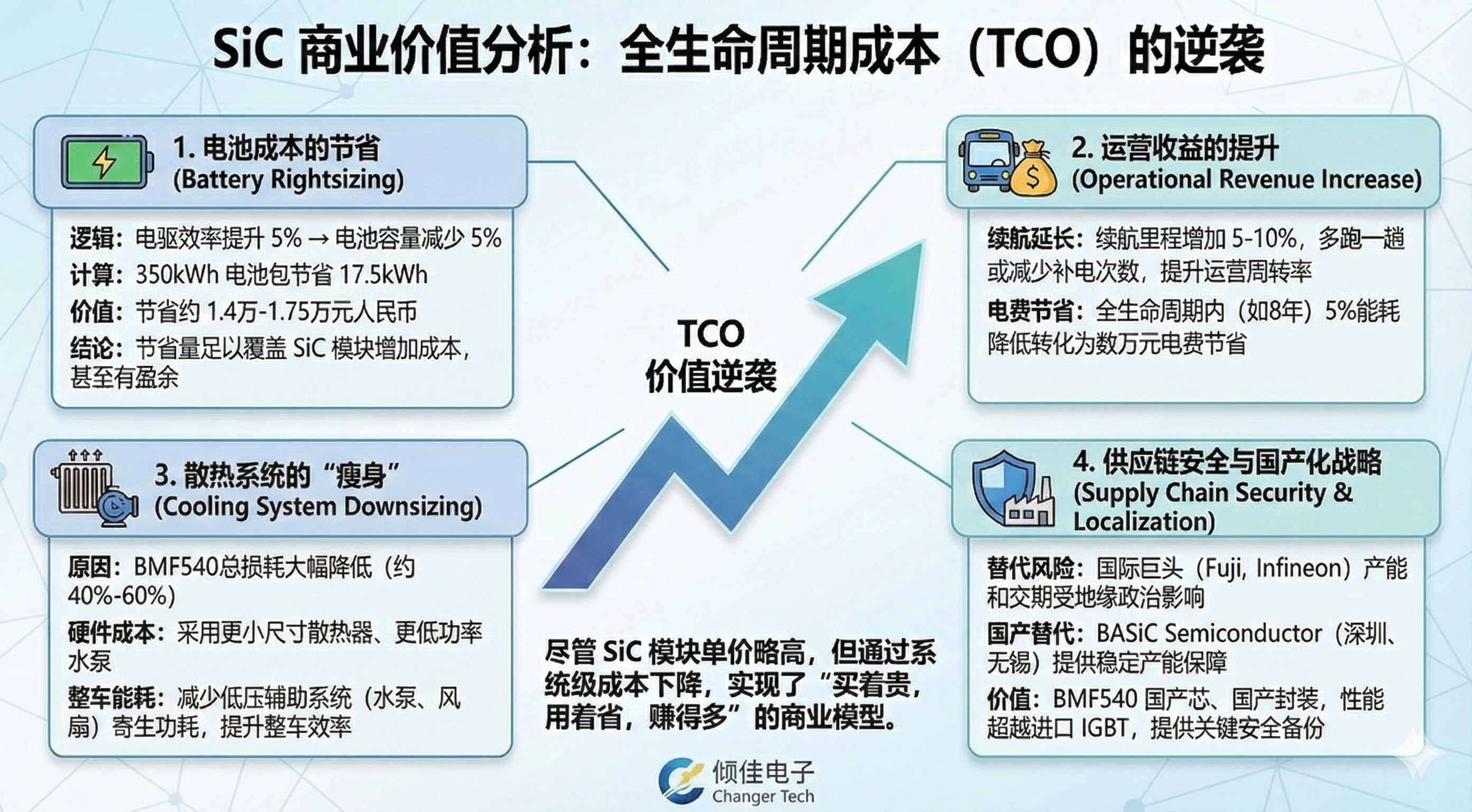

第六章 商业价值分析：全生命周期成本（TCO）的逆袭

尽管SiC模块的单价（BOM Cost）目前仍略高于同规格IGBT模块，但在电动大巴的商业模型中，BMF540R12MZA3的引入带来了系统级的成本下降（System Cost Reduction），从而实现了“买着贵，用着省，赚得多”。

6.1 电池成本的节省（Battery Rightsizing）

这是SiC商业价值最大的来源。

逻辑：如果电驱系统效率提升5%，意味着同样的行驶里程，可以减少5%的电池容量。

计算：假设一辆电动大巴配备350kWh电池包。节省5%即节省17.5kWh。

价值：按当前商用车磷酸铁锂电池系统成本约800-1000元人民币/kWh计算，节省的电池成本约为1.4万-1.75万元人民币。

结论：仅电池成本的节省量，通常就足以覆盖SiC模块带来的几千元成本增加，甚至还有盈余。

6.2 运营收益的提升

续航延长：对于不减少电池容量的方案，车辆续航里程增加5-10%，意味着每天可以多跑一趟运营线路，或者减少日间补电次数，提升运营周转率。

电费节省：在全生命周期（如8年或100万公里）内，5%的能耗降低将转化为巨额的电费节省。对于高强度的公交运营，这一数字可能高达数万元。

6.3 散热系统的“瘦身”

由于BMF540的总损耗大幅降低（约降低40%-60%），逆变器的散热需求随之降低。

硬件成本：可以采用更小尺寸的散热器、更低功率的水泵。

整车能耗：散热系统（水泵、风扇）本身也是耗电大户。降低热负荷意味着减少了低压辅助系统的寄生功耗，进一步提升整车效率。

6.4 供应链安全与国产化战略

在当前复杂的国际贸易环境下，供应链的自主可控至关重要。

替代风险：Fuji和Infineon作为国际巨头，其IGBT产能分配往往优先保障全球大客户，且交期受地缘政治影响。

国产替代：BASiC Semiconductor作为本土领先的第三代半导体企业，其深圳和无锡的制造基地提供了稳定的产能保障。BMF540R12MZA3作为国产芯片、国产封装的代表，不仅在性能上实现了对进口IGBT的超越，更为中国商用车产业链提供了关键的安全备份。

第七章 结论与展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

7.1 总结

电动大巴电驱动技术的发展趋势是高压化、高频化、高效化。在这一趋势下，传统的硅基IGBT正逐渐触及其物理性能的天花板。

基本半导体的BMF540R12MZA3碳化硅模块，凭借其第三代半导体材料优势、先进的AMB封装工艺以及与EconoDUAL 3高度兼容的机械设计，成功打破了“电流决定能力”的传统认知。分析表明：

技术层面：在10kHz及以上的实际应用频率下，BMF540的有效电流输出能力优于900A级IGBT，且在城市工况下的综合效率提升显著。

商业层面：尽管器件单价较高，但通过节省电池成本、降低散热成本以及全生命周期的电费节省，其综合TCO具有压倒性优势。

7.2 建议

对于电动大巴OEM和电控系统供应商而言，全面导入BMF540R12MZA3替代2MBI800XNE-120和FF900R12ME7，不仅是一次技术升级，更是一次商业模式的优化。建议在实施替代时：

同步升级驱动电路：确保栅极电压和保护电路适配SiC特性。

优化热管理设计：利用SiC低损耗特性，重新设计更轻量化的散热系统。

重定标电池容量：根据能效提升幅度，优化电池包配置，实现整车成本最优。

随着SiC成本的进一步下探和800V配套设施的完善，BMF540R12MZA3及其后续迭代产品，将成为电动大巴动力系统的主流心脏，推动公共交通迈向更高效、更绿色的新时代。

附录：关键参数对比表

参数特性	Infineon FF900R12ME7 (IGBT)	Fuji 2MBI800XNE-120 (IGBT)	BASiC BMF540R12MZA3 (SiC)	优势解析
额定电流	900A	800A	540A	SiC标称虽低，但无频率降额瓶颈
导通压降 (25°C)	~1.50V (Knee Voltage)	~1.60V (Knee Voltage)	I×2.2mΩ (线性)	轻载下SiC压降远低于IGBT
开关损耗 (Eon+Eoff)	~268mJ	~151mJ	< 30mJ (估算)	SiC损耗降低一个数量级
最高结温	175°C	175°C	175°C	相当，但SiC AMB基板更耐热冲击
适用频率	< 3-4kHz	< 3-4kHz	> 10kHz	SiC支持静音驱动和高功率密度
基板材料			Si3N4 (AMB)	Si3N4寿命是普通陶瓷的5-10倍
