TDK TCM0403T薄膜共模滤波器：高速差分信号的EMC解决方案

在当今的电子设备中，高速差分信号的应用越来越广泛，如USB、HDMI等接口。然而，这些高速信号容易受到电磁干扰（EMI）的影响，导致信号质量下降和设备性能不稳定。为了解决这个问题，TDK推出了TCM-T系列薄膜共模滤波器，其中TCM0403T型号在尺寸、性能和应用方面都具有独特的优势。

文件下载：TDK TCM0403T薄膜共模滤波器.pdf

产品特性

薄膜技术优势

TCM0403T是基于薄膜处理技术和材料技术的薄膜共模滤波器。这种技术使得滤波器能够在确保高速差分传输线信号不受影响的情况下，实现宽频率范围（截止频率8GHz或更高）的差模传输，同时在高频（特别是2.4GHz和5.0GHz频段）实现陡峭的共模衰减，从而有效抑制电磁干扰（EMC）。

超小尺寸设计

该系列产品阵容包括0403（L0.45×W0.30×T0.23mm）尺寸，是行业内最小的薄膜共模滤波器。这种超小尺寸的设计非常适合用于对空间要求较高的移动设备和消费电子产品。

宽工作温度范围

其工作温度范围为 -25°C 至 +85°C，能够适应不同的工作环境，保证产品在各种条件下的稳定性和可靠性。

应用场景

TCM0403T主要用于移动设备和一般消费产品的高速差分接口（如USB、HDMI、LVDS、MIPI等）的噪声对策。这些产品包括智能手机、平板电脑、可穿戴设备和XR设备等。在这些设备中，高速差分信号的稳定性对于设备的性能至关重要，而TCM0403T能够有效抑制噪声，提高信号质量。

产品规格

型号与参数

型号	共模衰减 (dB)	截止频率 (GHz) typ.	直流电阻 [1 线] (Ω)	额定电流 (A) max.	额定电压 (V) max.	绝缘电阻 (MΩ) min.
TCM0403T-080-2P-T210	30min.@5.0GHz 18min.@4.0 to 6.0GHz	15.0	1.2±30%	0.050	5	10
TCM0403T-200-2P-T210	35min.@2.4GHz 18min.@1.9 to 3.3GHz	8.0	3.0±30%	0.035	5	10

测量设备

不同的测量项目需要使用特定的测量设备，以下是具体信息：	测量项目	产品编号	制造商
共模阻抗	4291A	Keysight Technologies
直流电阻	4338A	Keysight Technologies
绝缘电阻	4339A	Keysight Technologies

需要注意的是，也可以使用等效的测量设备进行测量。

性能特性曲线

阻抗与频率特性

该曲线展示了TCM0403T在不同频率下的阻抗特性，测量设备为Keysight Technologies的4991A，也可使用等效设备。

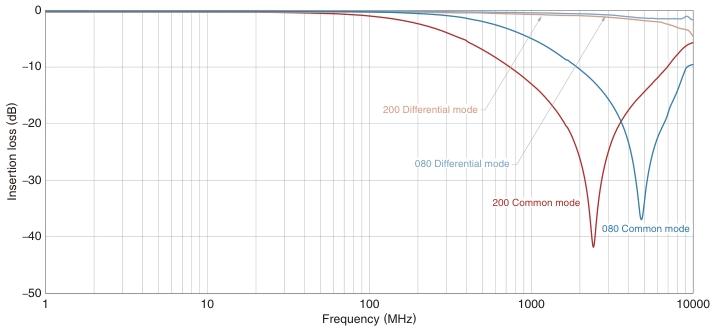

插入损耗与频率特性

此曲线反映了滤波器在不同频率下的插入损耗情况，测量设备是Keysight Technologies的E5071B，同样可使用等效设备。

机械与电气设计

外形尺寸与封装

产品采用卷轴封装，具体的卷轴尺寸和包装数量如下：	包装数量	10,000pcs/reel

推荐焊盘与电路

推荐的焊盘设计有助于保证焊接质量和滤波器的性能。同时，电路无极性要求，简化了设计过程。

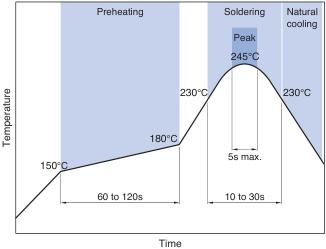

回流焊曲线

为了确保焊接质量，TDK提供了推荐的回流焊曲线，工程师在焊接过程中应严格遵循该曲线，避免因过热导致短路、性能下降或寿命缩短等问题。

使用注意事项

存储与焊接

• 存储期限为6个月，需遵循存储条件（温度：5°C至40°C，湿度：20%至70%RH或更低），否则可能导致终端电极的焊接性能下降。
• 焊接前务必对元件进行预热，预热温度应使焊料温度与芯片温度之差不超过150°C。
• 焊接修正应在规格规定的条件范围内进行。

安装与设计

• 当将安装有芯片的印刷电路板嵌入设备时，要确保印刷电路板的整体变形和局部变形（如螺丝拧紧部位）不会给芯片带来残余应力。
• 由于通电时会产生自热（温度升高），因此在设备热设计中应确保有足够的余量。
• 对于非磁屏蔽类型的电路板设计，要仔细布局线圈，避免因磁干扰导致故障。

静电与磁场

• 使用手腕带通过接地线释放身体的静电。
• 不要将产品暴露在磁铁或磁场中。

应用范围

该产品适用于一般电子设备（如AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）在正常操作和使用条件下。但不适合用于对安全性或可靠性要求更严格的应用，如航空航天、运输、医疗、发电控制、原子能相关、海底设备、运输控制、公共信息处理、军事设备、电加热设备、防灾/防盗设备、安全设备等。如果需要在这些特殊应用中使用，请联系TDK。

TDK的TCM0403T薄膜共模滤波器以其出色的性能、超小的尺寸和广泛的应用范围，为高速差分信号的电磁干扰抑制提供了有效的解决方案。在实际应用中，工程师需要根据具体的设计要求和使用环境，合理选择产品型号，并严格遵循使用注意事项，以确保设备的稳定性和可靠性。你在使用这类滤波器时遇到过哪些问题呢？欢迎在评论区分享你的经验。
