金刚石：引领未来半导体工艺的革新力量

解密尖端材料应用与高效清洗方案，赋能芯片制造新纪元

金刚石：半导体领域的“终极材料”
一、金刚石的核心应用场景
1.高功率器件散热
热沉材料：用于GaN、SiC等功率器件的散热基板，热导率高达2000 W/m·K，可将芯片结温降低30-50%。
应用领域：5G基站、电动汽车逆变器、数据中心GPU/CPU。
2.晶圆平坦化加工
CMP抛光垫：金刚石纳米颗粒作为抛光层，实现晶圆表面**<0.1 nm**的全局平整度，支撑3nm以下先进制程。
3.光刻机光学组件
深紫外（DUV）透光窗口：193nm激光透过率超90%，耐高温抗辐照，延长光刻机光学系统寿命。
4.下一代半导体器件
超宽禁带器件：掺杂金刚石（如硼掺杂）用于高频高压器件，耐压能力达10 kV以上。
二、为什么选择金刚石？
1.超强散热：金刚石热导率高达2000W/m·K，是铜的5倍，为5G基站、电动汽车功率模块（如SiC、GaN）提供“冷静”保障，大幅提升器件寿命。
2.极致耐磨：作为CMP抛光垫核心层，金刚石纳米颗粒实现晶圆全局纳米级平整度，助力3nm以下先进制程良率突破。
3.光学王者：深紫外（DUV）光刻机透光窗口的首选材料，保障193nm激光高透过率与长寿命。
三、金刚石清洗工艺流程
目标：去除有机物、金属离子、表面氧化层，同时避免损伤金刚石结构。华林科纳结合多年半导体清洗经验，优化推出以下高效稳定的清洗流程：

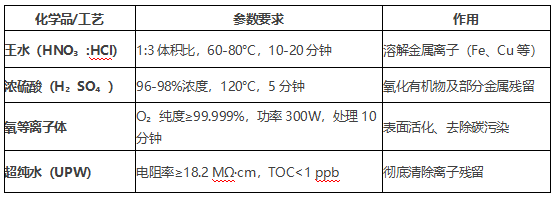

四、关键化学品及参数

五、华林科纳专用清洗设备推荐
1.湿法清洗设备
功能：支持高温酸液循环、多槽分步处理。
关键设计：防腐蚀材料（如PTFE衬里）、精确温控（±1°C）。
2.等离子清洗机
功能：氧/氩等离子体表面处理，适配金刚石、氮化镓等硬质材料。
核心参数：射频功率0-1000W可调，腔体真空度<10 mTorr。
3.超临界CO₂清洗系统
功能：无损伤清洗微孔/纳米结构金刚石，替代传统湿法工艺。
优势：零废水排放，适用于复杂三维结构。

六、工艺控制与质量验证
华林科纳建立全流程质量管控体系，确保金刚石清洗效果满足半导体制造高标准：
1.表面洁净度：通过XPS（X射线光电子能谱）检测表面碳、氧含量，要求碳污染<5%。
2.粗糙度检测：原子力显微镜（AFM）测量表面粗糙度，需满足Ra<0.2 nm。
3.金属残留：ICP-MS（电感耦合等离子体质谱）分析，要求金属离子<1×10¹⁰ atoms/cm²。

七、安全与环保要求
1.废气处理：王水清洗产生的Cl₂气体需经碱性湿法洗涤塔中和（pH>10）。
2.废液回收：含酸废液通过中和+沉淀处理，金属离子回收率>95%。
3.人员防护：操作人员需穿戴耐酸手套、护目镜及防毒面具。

结语
金刚石的性能优势与华林科纳清洗工艺的精准控制，共同推动半导体器件向更高功率、更小制程迈进。选择适配的化学品与设备，可最大化金刚石潜力，为尖端芯片制造赋能。
