虹科答疑 | PCAN-Basic通讯接口配置不踩坑，关键就3步！



在CAN通讯开发中，虹科PCAN系列接口卡的稳定性早已得到验证，但虹科PCAN-Basic二次开发包的配置环节，却常让工程师陷入「卡壳」—— 明明硬件连接正常，初始化却失败；多卡部署后，重启PC就出现通道句柄不匹配；CAN FD的双波特率配置越调越乱，通讯始终不稳定...



这些问题看似棘手，实则都集中在初始化接口选择、硬件Handle绑定和波特率配置三个核心环节。很多时候不是技术难度高，而是对API的设计逻辑、硬件适配规则理解不到位。



本期虹科答疑将结合实际开发场景，把这些高频问题的本质、避坑要点和实操步骤讲清楚，帮你快速打通CAN通讯配置链路。







01 .

初始化接口怎么选？



虹科PCAN-Basic二次开发包中，有两个用于配置通讯的初始化接口—— CAN_Initialize和CAN_Initialize FD，这两个接口不绑定具体的硬件，而是以要初始化的CAN通道类型来决定的。



比如我们要建立一个高速CAN通道，则应该使用CAN_Initialize接口；而如果我们要建立一个CAN FD通道，则应该使用CAN_Initialize FD接口。

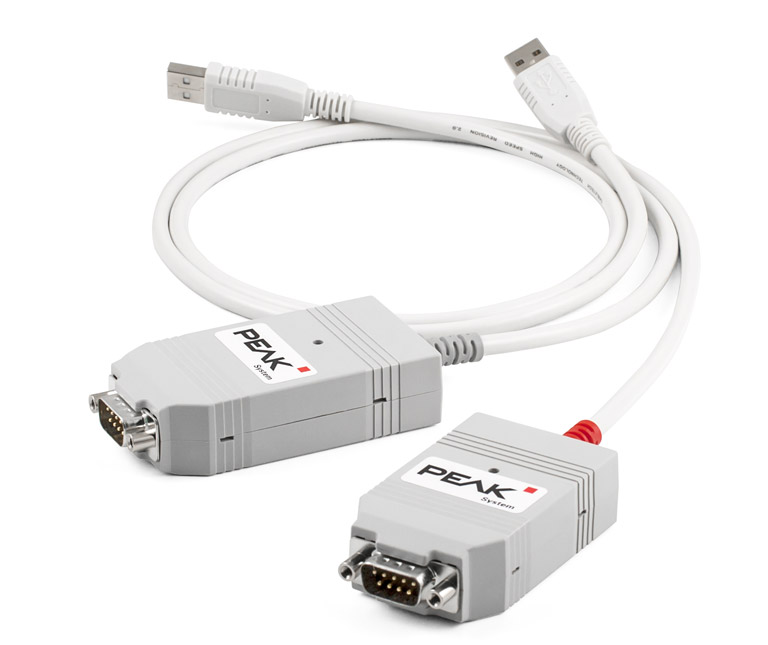

虹科PCAN系列接口卡



CAN FD协议是向下兼容高速CAN协议的，也即如果使用支持CAN FD的虹科接口卡（如虹科PCAN-USB FD），则这两个接口都可以实现对虹科PCAN卡的初始化，区别仅限于是想要进行高速CAN通讯还是CAN FD通讯。



而如果是仅支持高速CAN协议的接口卡（比如虹科PCAN-USB），则只能使用CAN_Initialize对其进行初始化，且也只能进行高速CAN通讯。



CAN_Initialize

•
•
•
•
•
•

TPCANStatus __stdcall CAN_Initialize(        TPCANHandle Channel,         TPCANBaudrate Btr0Btr1,         TPCANType HwType _DEF_ARG,        DWORD IOPort _DEF_ARG,         WORD Interrupt _DEF_ARG);



CAN_Initialize FD

•
•
•

TPCANStatus __stdcall CAN_InitializeFD(    TPCANHandle Channel,    TPCANBitrateFD BitrateFD);



 关键配置注意事项





不少开发者会被CAN_Initialize的多个参数困扰，但实际使用时无需过度纠结：当前版本的虹科PCAN硬件，仅需配置前两个核心参数 ——TPCANHandle（硬件通道句柄）和 TPCANBaudrate（波特率），其余IOPort、Interrupt等参数是为兼容虹科PCAN-Dangle等老款设备保留的，正常使用时保持默认即可，无需额外配置。







02 .

硬件Handle如何绑定？



硬件Handle在虹科PCAN-Basic API接口中对应的参数是TPCANHandle，这个参数代表我们程序需要使用哪个实际的虹科PCAN接口。TPCANHandle不是以实际虹科PCAN接口的识别号（如DeviceID）为区分，而是通过预定义的通道句柄来区分。



以USB接口的虹科PCAN设备为例（包括虹科PCAN-USB、虹科PCAN-USB FD、虹科PCAN-USB Pro FD和虹科PCAN-USB X6），同一台PC上的所有虹科PCAN-USB设备会按照上电顺序依次以PCAN_USBBUS1~PCAN_USBBUS16进行区分。



在初始化CAN硬件通道时，只需要调用对应的PCAN_USBBUSx（x = 1,2,...,16），CAN_Initialize/CAN_Initialize FD就能完成与该硬件通道连接，后续调用其他API接口时保持使用同一个PCAN_USBBUSx，就能保证对同一个硬件通道的操作。



USB接口通道句柄

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

#define PCAN_USBBUS1                  0x51U  // PCAN-USB interface, channel 1#define PCAN_USBBUS2                  0x52U  // PCAN-USB interface, channel 2#define PCAN_USBBUS3                  0x53U  // PCAN-USB interface, channel 3#define PCAN_USBBUS4                  0x54U  // PCAN-USB interface, channel 4#define PCAN_USBBUS5                  0x55U  // PCAN-USB interface, channel 5#define PCAN_USBBUS6                  0x56U  // PCAN-USB interface, channel 6#define PCAN_USBBUS7                  0x57U  // PCAN-USB interface, channel 7#define PCAN_USBBUS8                  0x58U  // PCAN-USB interface, channel 8#define PCAN_USBBUS9                  0x509U  // PCAN-USB interface, channel 9#define PCAN_USBBUS10                 0x50AU  // PCAN-USB interface, channel 10#define PCAN_USBBUS11                 0x50BU  // PCAN-USB interface, channel 11#define PCAN_USBBUS12                 0x50CU  // PCAN-USB interface, channel 12#define PCAN_USBBUS13                 0x50DU  // PCAN-USB interface, channel 13#define PCAN_USBBUS14                 0x50EU  // PCAN-USB interface, channel 14#define PCAN_USBBUS15                 0x50FU  // PCAN-USB interface, channel 15#define PCAN_USBBUS16                 0x510U  // PCAN-USB interface, channel 16



除USB接口的通道句柄外，另外一组我们在开发中常用到的是PCAN_PCIBUSx（x = 1,2,...,16），它们代表的是PCI、PCIe、M.2等板卡插槽形式的虹科PCAN接口卡的硬件通道，同样的也是以上电顺序确定的。



PCI/PCIe接口通道句柄

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

#define PCAN_PCIBUS1                  0x41U  // PCAN-PCI interface, channel 1#define PCAN_PCIBUS2                  0x42U  // PCAN-PCI interface, channel 2#define PCAN_PCIBUS3                  0x43U  // PCAN-PCI interface, channel 3#define PCAN_PCIBUS4                  0x44U  // PCAN-PCI interface, channel 4#define PCAN_PCIBUS5                  0x45U  // PCAN-PCI interface, channel 5#define PCAN_PCIBUS6                  0x46U  // PCAN-PCI interface, channel 6#define PCAN_PCIBUS7                  0x47U  // PCAN-PCI interface, channel 7#define PCAN_PCIBUS8                  0x48U  // PCAN-PCI interface, channel 8#define PCAN_PCIBUS9                  0x409U  // PCAN-PCI interface, channel 9#define PCAN_PCIBUS10                 0x40AU  // PCAN-PCI interface, channel 10#define PCAN_PCIBUS11                 0x40BU  // PCAN-PCI interface, channel 11#define PCAN_PCIBUS12                 0x40CU  // PCAN-PCI interface, channel 12#define PCAN_PCIBUS13                 0x40DU  // PCAN-PCI interface, channel 13#define PCAN_PCIBUS14                 0x40EU  // PCAN-PCI interface, channel 14#define PCAN_PCIBUS15                 0x40FU  // PCAN-PCI interface, channel 15#define PCAN_PCIBUS16                 0x410U  // PCAN-PCI interface, channel 16



 多卡使用避坑技巧





多卡部署时，PC外设的上电顺序是随机的，重启后Handle与硬件的对应关系会错乱，导致程序调用失败。

解决方案很简单：通过注册表绑定硬件的通道顺序，固定Handle与设备的对应关系，无需每次重启后手动插拔调整。具体操作可参考《克服端口顺序影响，使用虹科PCAN实现固定设备 ID / 通道分配》，解决多卡使用的稳定性问题。







03 .

通讯波特率怎么配置？



波特率是CAN通讯的「速率约定」，配置错误会直接导致通讯中断，虹科PCAN-Basic对高速CAN和CAN FD的波特率配置逻辑不同，需针对性处理。



高速CAN波特率：

直接复用宏定义，无需手动计算

对于高速CAN接口（TPCANBaudrate），我们通常会直接使用代码里宏定义的波特率进行高速CAN通道的初始化。这一组波特率的定义包含了绝大部分可能的情况，同时对于采样点等波特率配置参数也采取了常用的配置。



当然，这里的波特率也是支持自定义的，在PCANBashc.h头文件里有这些宏定义的值，如果我们有其他的波特率配置需要在代码里使用，也可以参考这里的定义方式写入到代码里。虹科PCAN-Basic API里高速CAN波特率的编码计算规则是BTR0/BTR1。



高速CAN波特率定义

•
•
•
•
•
•
•
•
•
•
•
•
•
•

#define PCAN_BAUD_1M                  0x0014U  //   1 MBit/s#define PCAN_BAUD_800K                0x0016U  // 800 kBit/s#define PCAN_BAUD_500K                0x001CU  // 500 kBit/s#define PCAN_BAUD_250K                0x011CU  // 250 kBit/s#define PCAN_BAUD_125K                0x031CU  // 125 kBit/s#define PCAN_BAUD_100K                0x432FU  // 100 kBit/s#define PCAN_BAUD_95K                 0xC34EU  //  95,238 kBit/s#define PCAN_BAUD_83K                 0x852BU  //  83,333 kBit/s#define PCAN_BAUD_50K                 0x472FU  //  50 kBit/s#define PCAN_BAUD_47K                 0x1414U  //  47,619 kBit/s#define PCAN_BAUD_33K                 0x8B2FU  //  33,333 kBit/s#define PCAN_BAUD_20K                 0x532FU  //  20 kBit/s#define PCAN_BAUD_10K                 0x672FU  //  10 kBit/s#define PCAN_BAUD_5K                  0x7F7FU  //   5 kBit/s



CAN FD波特率：

字符串定义 + 工具辅助

对于CAN FD接口（TPCANBaudrateFD），因为CAN FD会涉及两端波特率（Norminal Bitrate和Data Bitrate），所以这里我们的处理比较特殊。在虹科PCAN-Basic API中，CAN FD的波特率定义采用的是字符串的形式，字符串中会包含两段波特率的关键参数的字段和参数值，如下所示：



CAN FD波特率定义实例

•
•
•
•

#define TPCANBitrateFD LPSTR
#define PCAN_BITRATE_SAE_J2284_4    "f_clock=80000000,nom_brp=2,nom_tseg1=63,nom_tseg2=16,nom_sjw=16,data_brp=2,data_tseg1=15,data_tseg2=4,data_sjw=4"#define PCAN_BITRATE_SAE_J2284_5     "f_clock=80000000,nom_brp=1,nom_tseg1=127,nom_tseg2=32,nom_sjw=32,data_brp=1,data_tseg1=11,data_tseg2=4,data_sjw=4"

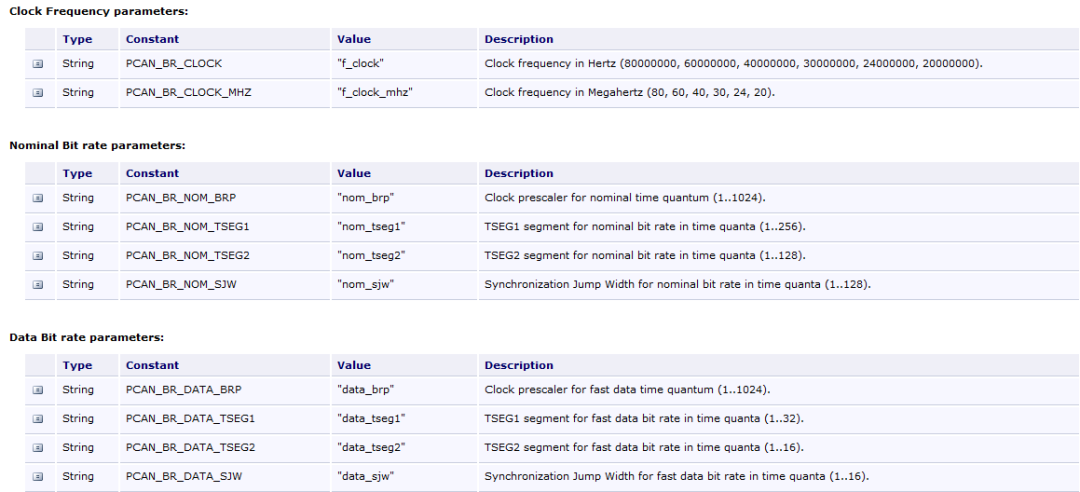

这些关键字段主要分为3个部分——时钟频率定义、仲裁域波特率参数定义和数据域波特率参数定义，具体的说明可以参考如下表格：

如果对于如何计算CAN FD波特率不熟练，也有一个简单的方法可以使用。

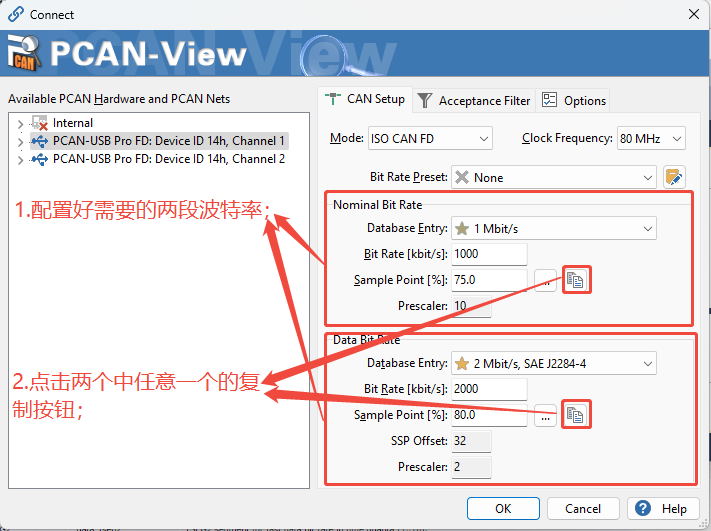

打开虹科PCAN-View，选择一个CAN FD通道连接；在Connect界面配置波特率时，先配置想要的波特率，比如这里的1M/2M波特率配置；然后点击波特率后面的复制按钮（两个按钮任选一个即可），此时我们就复制了图示里1M/2M波特率的字符串定义。

回到我们的代码里，直接粘贴就得到了直接可用的1M/2M波特率的字符串定义。通过这个方法，我们就可以实现快速的CAN FD波特率定义。



•

const TPCANBitrateFD BitrateFD = const_cast("f_clock=80000000,nom_brp=10,nom_tseg1=5,nom_tseg2=2,nom_sjw=2,data_brp=2,data_tseg1=15,data_tseg2=4,data_sjw=4");



 进阶工具：Bit Rate Calculation Tool

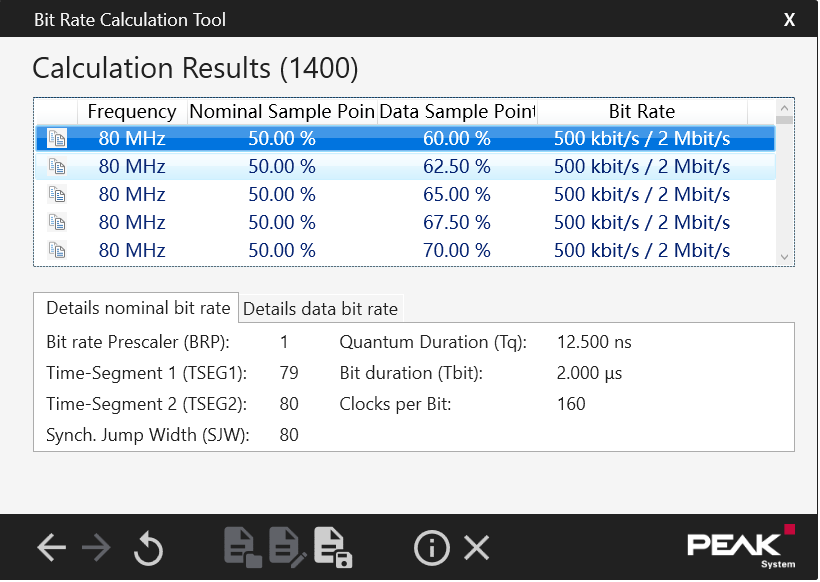

若需自定义波特率参数（如调整采样点、时钟频率），可使用虹科提供的Bit Rate Calculation Tool，输入参数范围后自动计算最优配置，适合需要精细化调试的场景。



本期小结 .

 初始化接口选择：看协议需求 + 硬件能力，高速CAN用CAN_Initialize，CAN FD用CAN_Initialize FD（需硬件支持）；



 硬件Handle绑定：按上电顺序分配，USB类用PCAN_USBBUSx，板卡类用PCAN_PCIBUSx，多卡需通过注册表固定顺序；



 波特率配置：高速CAN直接用宏定义，CAN FD优先用虹科PCAN-View复制字符串，复杂需求靠Bit Rate Calculation Tool辅助；



 核心原则：聚焦关键参数，忽略冗余兼容参数，按 「匹配硬件 + 满足需求」的思路配置，高效少踩坑！

虹科PCAN-Basic的CAN通讯接口配置，本质是 「理解API设计逻辑 + 匹配硬件特性」的过程。本文梳理的问题都是开发中高频出现的，解决方案也经过实际场景验证，只要按步骤操作，就能有效避免大部分配置难题。
