TDK TFM201208BLE电感：特性、应用与使用提醒

在电子电路设计中，电感作为重要的基础元件，其性能对电路的稳定性和效率有着关键影响。今天我们来详细了解一下TDK推出的TFM201208BLE系列电感，它在电源电路中有着独特的优势。

文件下载：TDK TFM-BLE薄膜电源电路电感器.pdf

产品特性

高饱和磁通密度材料

TFM201208BLE电感采用了具有高饱和磁通密度的金属磁性材料，这使得它能够实现电源电路电感所需的出色直流偏置特性。大家可以思考一下，这种特性在实际的电源电路中，会对电路的哪些性能指标产生积极影响呢？

良好的安装稳定性

该电感与一般芯片部件具有相同的产品形状和端子结构，具备出色的安装稳定性，还能安装到通用焊盘图案上。这对于追求高效生产和稳定性能的电路板设计来说，无疑是一个重要的优势。

低漏磁设计

通过采用闭合磁路结构，TFM201208BLE电感将漏磁降至最低，减少了电磁干扰，提高了电路的抗干扰能力。

应用领域

TFM201208BLE电感的应用范围十分广泛，涵盖了智能手机、平板电脑、硬盘驱动器（HDDs）、固态硬盘（SSDs）、数码摄像机（DVCs）、数码相机（DSCs）、移动显示面板、便携式游戏设备、紧凑型电源模块等。特别是在智能手机和平板电脑等移动设备中，其高性能和小尺寸的特点能够很好地满足设备对电源电路的要求。

产品规格

型号构成

TFM201208BLE电感的型号构成有其特定的规则，从型号中可以获取到电感的一些基本信息。具体的型号构成图如下：

特性规格表

以下是TFM201208BLE电感的部分特性规格表：	L (pH)	Tolerance	L measuring frequency (MHz)	DC resistance		Rated current			(A)typ.	Part No.
(mΩ)max.	(mΩ)typ.	Isat (A)max.	(A)typ.	Itemp (A)max.
0.24	+20%	1	20	18	6.5	7.0	5.0	5.2	TFM201208BLE-R24MTCF
0.33	+20%	1	25	20	5.5	6.0	4.2	4.5	TFM201208BLE-R33MTCF
0.47	±20%	1	29	25	5.0	5.5	4.0	4.2	TFM201208BLE-R47MTCF

这里需要注意的是，额定电流是Isat和Itemp中的较小值。Isat是基于电感变化率（初始L值的30%以下），Itemp是基于温度升高（自热导致温度升高40°C）。

测量设备

对于电感、直流电阻和额定电流等参数的测量，使用了特定的设备，具体如下：	Measurement item	Product No.	Manufacturer
L	4294A	Keysight Technologies
DC resistance	AX - 114N	ADEX
Rated current Isat	4284A + 42841A + 42842C	Keysight Technologies

当然，也可以使用等效的测量设备。

温度范围和重量

TFM201208BLE电感的工作温度范围为 -40 至 +125°C，存储温度范围为 -40 至 +85°C，单个重量为 0.011g。需要注意的是，工作温度范围包括自温升，存储温度范围是组装后的要求。

性能特性曲线

L频率特性

TFM201208BLE电感的L频率特性曲线如下： 测量设备为Keysight Technologies的4294A，也可使用等效设备。

电感与直流偏置特性

其电感与直流偏置特性曲线如下： 测量设备为Keysight Technologies的4285A + 42841A + 42842C，同样可使用等效设备。

外形尺寸和包装

外形尺寸

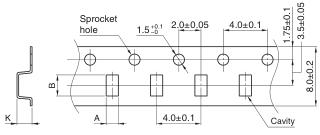

TFM201208BLE电感的外形尺寸、封装卷盘尺寸、胶带尺寸和推荐焊盘图案等都有详细的规定，具体的尺寸图如下：

推荐回流焊曲线

推荐的回流焊曲线如下：

包装数量

每卷的包装数量为3000个。

使用提醒

交付规格

在使用这些产品之前，一定要索取交付规格，以确保正确和安全地使用产品。

安全提醒

使用产品时，要充分注意安全设计的警告。

存储要求

存储期限为6个月，要遵循存储条件（温度：5至40°C，湿度：20至75% RH或更低）。如果存储期限过期，端子电极的焊接性能可能会变差。不要在有气体腐蚀（盐、酸、碱等）的环境中使用或存储产品。

焊接注意事项

焊接前一定要对元件进行预热，预热温度应设置为使焊料温度和芯片温度之间的温差不超过150°C。安装后的焊接修正应在规格规定的条件范围内。如果过热，可能会导致短路、性能下降或寿命缩短。

电路板安装注意事项

当将安装有芯片的印刷电路板嵌入到设备中时，要确保不会因印刷电路板的整体变形和螺钉拧紧部位等局部变形而给芯片带来残余应力。通电时会产生自热（温度升高），因此在设备热设计中要有足够的容差。对于非磁屏蔽类型的电路板设计，要仔细布置线圈，以免因磁干扰而发生故障。

静电防护

使用腕带通过接地线释放身体内的静电。

磁场影响

不要将产品暴露在磁铁或磁场中。

使用范围

不要将产品用于交付规格规定内容以外的用途。该目录中列出的产品适用于一般电子设备（AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）在正常运行和使用条件下。如果要将产品用于以下应用或有超出目录范围或条件的特殊要求，请联系我们： (1) 航空航天/航空设备 (2) 运输设备（汽车、电动火车、船舶等） (3) 医疗设备 (4) 发电控制设备 (5) 原子能相关设备 (6) 海底设备 (7) 运输控制设备 (8) 公共信息处理设备 (9) 军事设备 (10) 电加热设备、燃烧设备 (11) 防灾/防盗设备 (12) 安全设备 (13) 其他非通用应用

总之，TFM201208BLE电感在电源电路中具有诸多优势，但在使用过程中需要严格遵循相关的规则和注意事项，以确保其性能和可靠性。大家在实际应用中，有没有遇到过类似电感使用的问题呢？欢迎在评论区分享交流。
