北斗卫星导航系统专用SOC芯片介绍

      在北斗卫星导航系统全面赋能各行各业数字化转型的背景下，一款高度集成、性能可靠的核心芯片成为解锁精准定位与授时能力的关键。本次介绍的SOC芯片专为北斗卫星导航系统量身打造，通过先进的单芯片架构整合多元核心功能，大幅提升了北斗导航应用的集成度、稳定性与性价比，为各类终端设备接入北斗系统提供了高效便捷的核心解决方案。​
      该芯片最核心的优势在于功能的高度集成化，将射频前端、数字基带处理和多频信号解析三大核心功能融于单芯片架构之中，无需额外搭载多个功能模块，有效缩减了终端设备的体积与硬件成本。在信号接收能力上，芯片实现了对北斗二号、北斗三号两大系统的全面兼容，可精准捕获并解析B1I、B1C、B2I、B3I、B2a、B2b多个主流频点的信号，无论是传统导航场景还是高精度应用需求，都能凭借广泛的频点覆盖能力保障信号接收的稳定性与精准度。同时，芯片内置电源管理模块，进一步提升了自身的集成度与使用便捷性，降低了终端设备电源设计的复杂度。​

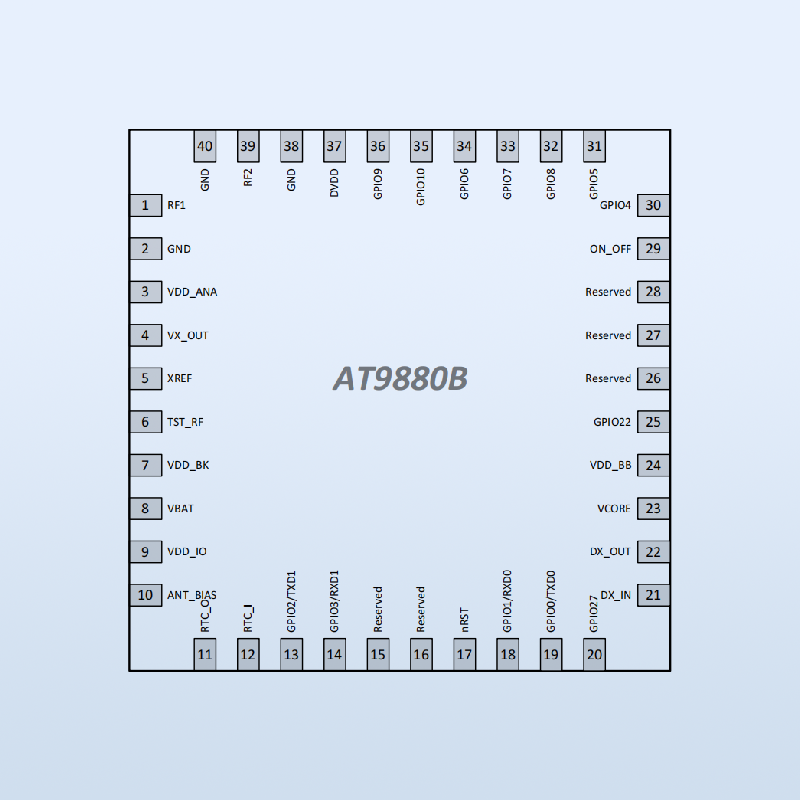

      除核心功能外，该芯片还具备一系列贴合实际应用需求的关键特征，为不同场景的使用提供了全面保障。在系统与频点适配层面，不仅支持北斗二号/三号双系统兼容，还可根据应用需求灵活切换单频、双频、多频接收模式，适配从普通导航到高精度定位的不同等级需求；同时具备A-BDS支持能力，进一步拓展了其应用的兼容性与地域覆盖范围。在硬件保护与稳定性层面，芯片内置有源天线检测与保护功能，能够实时监测天线工作状态，避免因天线故障导致的设备损坏或信号中断，大幅提升了终端设备在复杂环境下的工作可靠性。在电源适配层面，芯片内部集成了DCDC（直流-直流转换器）和LDO（低压差线性稳压器）两种电源管理单元，可直接支持3.3V单电源供电，无需额外配置复杂的电源转换电路，既简化了终端设备的电路设计，又能保障芯片在不同电压环境下的稳定运行。在封装设计上，芯片采用QFN5*5-40L封装形式，小巧的封装尺寸更适配小型化终端设备的设计需求，40个引脚的合理布局则为功能扩展与信号传输提供了充足保障。​

      凭借高度集成的功能、全面的兼容性以及可靠的性能表现，该SOC芯片已广泛适配多个领域的北斗导航相关应用，成为连接北斗系统与终端设备的核心桥梁。在车载领域，可应用于车载定位与导航设备，为车辆行驶提供精准的位置信息与路径规划支持，同时保障行车过程中信号的稳定接收；在授时领域，凭借北斗系统的高精度授时能力，为电力、通信、金融等对时间同步要求严苛的行业提供可靠的授时服务，保障行业系统的有序运行；在可穿戴设备领域，小巧的封装尺寸与低功耗特性（集成电源管理模块带来的优势）完美适配智能手表、手环等可穿戴产品，为用户提供运动定位、户外导航等功能；在物联网领域，可嵌入各类物联网定位设备，为物流追踪、资产监控、智慧农业等场景提供精准的位置数据支撑；在消费电子领域，还可应用于手机、平板电脑等便携式设备，为用户日常出行、户外探险等场景提供稳定的北斗导航服务。​
      综上所述，这款专为北斗卫星导航系统设计的SOC芯片，以高度集成的架构、全面的系统与频点兼容能力、可靠的性能保障以及灵活的应用适配性，为各类终端设备接入北斗系统提供了高效、便捷、低成本的核心解决方案。从车载到消费电子，从物联网到高精度授时，该芯片正以多元的应用场景覆盖，助力北斗导航技术更广泛地融入生产生活的各个领域，为数字经济发展与智慧社会建设提供坚实的核心硬件支撑。
