恩智浦PCA9422高集成度电源管理芯片产品介绍

芯品速递

PCA9422是一款高集成度电源管理芯片 (PMIC)，专为i.MX RT500 / RT600 / RT700等低功耗微控制器以及其他紧凑型系统设计，助您实现高效、智能的电源管理。

这款多功能PMIC配备符合JEITA标准的电池充电功能，支持高达640mA的充电电流，确保电池安全可靠。PCA9422具有I2C可编程接口、4个LDO (含1个常开LDO即LDO1，3个可配置LDO——其中两个即LDO2和LDO3可复用为负载开关)、3个低静态电流 (Iq) 高效Buck及1个高性能Buck-Boost，可提供灵活的配置来满足多样化设计需求。

PCA9422内置安全机制，包括输入过压、过流和热保护，保障系统稳健运行，让您安心无忧。PCA9422的独特优势在于集成了恩智浦创新的FLEXGAUGE电池计量技术，与恩智浦微控制器配合使用时，可实现精准的电池监测而不增加成本。

PCA9422主要特性

可编程恒流 (高达640mA) 与预充电低压电流阈值

线性电池充电器，支持单节锂离子电池充电

可编程恒流/恒压 (CC/CV) 调节、自动再充电压及终止电流阈值

内置多种保护功能，如输入过压保护 (OVP)、电池过流保护 (OCP) 及热保护

符合JEITA标准

电池连接检测功能

VIN引脚耐压达26V

模拟多路复用器，支持恩智浦FLEXGAUGE电池计量功能

三个Buck转换器

超低静态电流

可编程输出电压

SW1：内核Buck转换器，0.4V~1.975V输出电压，6.25mV/步进，驱动电流500mA

SW2：系统Buck转换器，0.4V~3.4V输出电压，25mV/步进，驱动电流500mA

SW3：内核Buck转换器，0.4V~1.975V输出电压，6.25mV/步进，驱动电流500mA

低功耗模式，进一步提升能效

一个Buck-Boost转换器

超低静态电流

高效升压模式

支持降压、升压与升降压模式无缝切换

2.5V~5.5V输入电压，1.8V~5.0V输出电压，25mV/步进，驱动电500mA

四个LDO

LDO1：常开LDO，0.8V~3.0V输出电压，25mV/步进，驱动电流10mA

LDO2：系统LDO/负载开关，0.5V~1.95V输出电压，25mV/步进，驱动电流200mA

LDO3：系统LDO/负载开关，0.5V~1.95V输出电压，25mV/步进，驱动电流200mA

LDO4：0.8V~3.3V输出电压，25mV/步进，驱动电流200mA

1MHz I2C总线目标接口

环境工作温度范围：-40°C至+85°C

采用2.9mm x 3.0mm、7 x 7凸点阵列、0.4mm间距的WLCSP封装

PCA9422框图

PCA9422的优势

功能安全与信息安全能力及恩智浦项目

10年长期供货计划

具备可编程恒压调节、自动再充电压及终止电流阈值的电池充电功能

符合日本电子信息技术产业协会 (JEITA) 标准

动态电压调节 (DVS) /增强型电池电量管理

通过智能DVS与模式选择最大化提升处理器效率并延长电池寿命

通过硬件引脚实现无缝模式控制与复位，提升系统管理速度与可靠性

专为超低静态电流优化

满足严格监管标准，延长电池待机时间，确保合规性与卓越性能

高级诊断与维护

支持微控制器使用硬件引脚进行模式控制与复位

灵活集成，简化设计

为医疗与个人健康应用打造易于设计、小型化的紧凑型电源解决方案，全面支持i.MX RT500 / 600 / 700平台

FLEXGAUGE软件解决方案

基于主机软件的电池电量计量方案，无需增加BOM成本

代码占用空间小

全面验证与可扩展性

采用经过验证的解决方案，轻松扩展至i.MX RT500 / 600 / 700及MCX-L系列，加速产品上市

全面覆盖电源轨

单芯片覆盖全部关键电源轨，简化设计并减少元器件数量

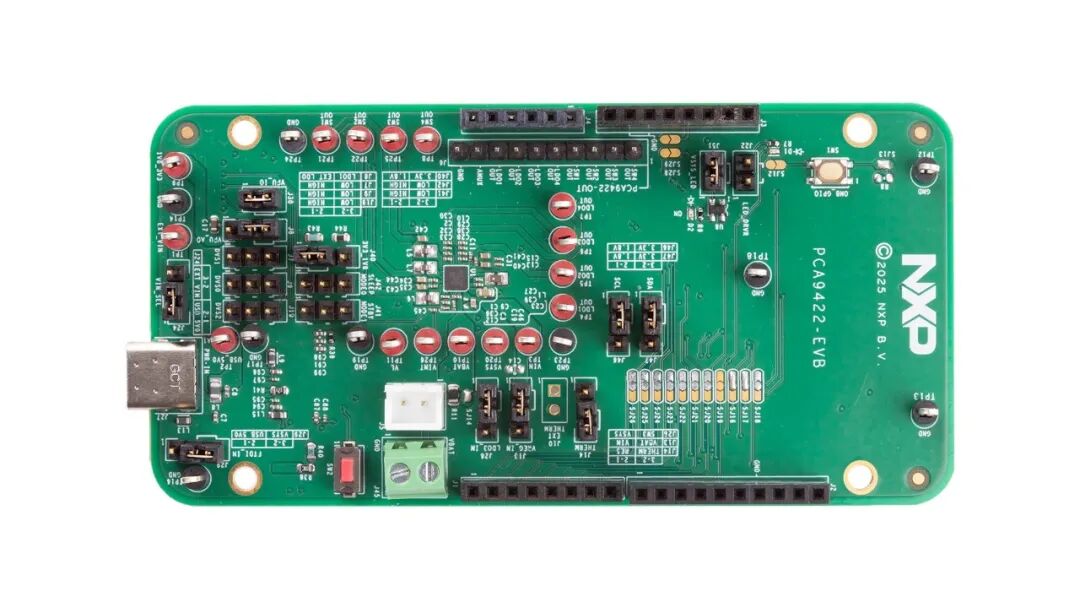

PCA9422-EVB评估板

PCA9422-EVB评估板支持Arduino UNO接口，并通过板载模数转换器 (ADC) 配合图形用户界面监控所有稳压器电压。
