Renesas FPB - RX140快速原型开发板使用指南

在当今电子设计领域，高效且便捷的开发板对于产品的快速迭代和创新至关重要。Renesas FPB - RX140快速原型开发板就是这样一款能为工程师带来便利的利器。接下来，让我们深入了解这款开发板。

文件下载：Renesas Electronics RTK5FP1400S00001BE用于RX140 MCU的快速原型板.pdf

一、开发板简介

FPB - RX140快速原型开发板是基于RX140 MCU进行评估、原型设计和开发的理想入门选择。它集成了仿真器电路，这意味着在进行应用设计时，无需额外投资购买工具。板上还设有针脚插头的通孔，可方便地连接到MCU信号引脚，能轻松地与面包板配合进行原型设计。

快速上手步骤

1. 供电：使用USB线将开发板的Debug USB端口（J5 DEBUG1：Micro - B）连接到如PC USB端口这样的5V电源上，为开发板供电。
2. 电源指示：当电源接通后，绿色的电源指示灯LED3会亮起。
3. 示例项目运行：预编程的“快速启动示例项目”会开始执行，绿色的用户LED（LED1和LED2）会开始闪烁。

二、包装内容

• FPB - RX140开发板
• 印刷版快速启动指南

三、开发板规格

项目	规格
评估MCU	型号：R5F51406BGFN；封装：80引脚LFQFP
片上内存	256KB代码闪存、8KB数据闪存、64KB RAM
加密模块	具备
开发板尺寸	55mm x 95mm
MCU电源电压	VCC：3.3V或5V，MCU工作电压范围1.8V至5.5V
电源电路	USB连接器：VBUS（5V输入）；VBUS通过线性稳压器转换为3.3V；有一个2针外部电源接头（未安装）
板载调试器/编程器	E2仿真器（E2 OB，FINE接口）
按键开关	复位开关1个；用户开关1个
LED指示灯	电源指示灯（绿色）1个、用户指示灯（绿色）2个、调试指示灯（黄色）1个
USB连接器	USB Micro - B
Pmod TM连接器	角型，12针x2
Arduino连接器	6针x1、8针x2、10针x1，接口兼容Arduino UNO R3
扩展针脚插头	40针x2

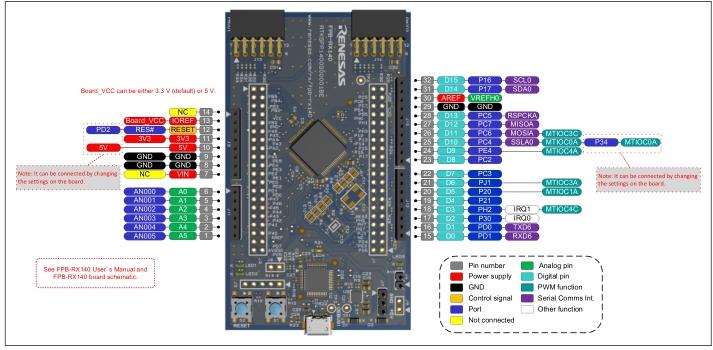

四、开发板布局

从布局图中，我们可以清晰地看到各个组件的位置，这有助于我们在进行电路连接和调试时更加准确地操作。大家在实际使用中，可以对照布局图来确定各个引脚和接口的位置，避免出现连接错误。

五、接口介绍

Arduino接口

该接口兼容Arduino UNO R3，这为熟悉Arduino开发的工程师提供了便利，可以快速将已有的Arduino项目移植到FPB - RX140开发板上，或者利用Arduino丰富的开源资源来进行功能扩展。

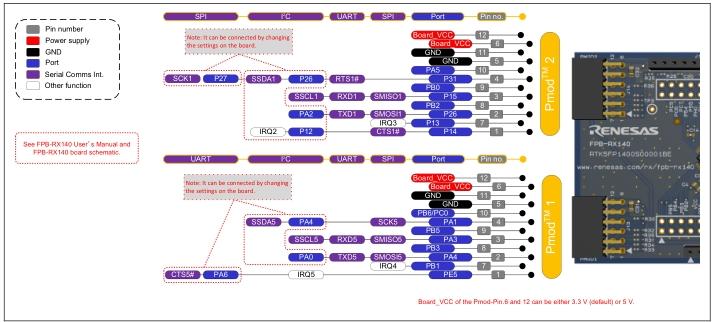

Pmod接口

FPB - RX140开发板具有Pmod 1和Pmod 2连接器，支持Type - 2A（SPI）、Type - 3A（UART）和Type - 6A（I2C）接口。 通过这些接口，我们可以方便地连接各种Pmod模块，如传感器模块、通信模块等，从而扩展开发板的功能。大家可以思考一下，在自己的项目中如何利用这些接口来实现特定的功能呢？

六、网络资源与支持

详细信息获取

若需要FPB - RX140的详细信息，可参考其用户手册，手册可在renesas.com/rx/fpb - rx140获取。

开发环境安装

进行应用开发时，需要在主机PC上安装集成开发环境e² studio、编译器包CC - RX和Renesas Flash Programmer，这些都可以从renesas.com/rx/fpb - rx140下载。

总的来说，Renesas FPB - RX140快速原型开发板凭借其丰富的功能、便捷的接口和完善的开发支持，为电子工程师们提供了一个高效的开发平台。无论是初学者进行学习，还是有经验的工程师进行产品原型设计，它都能发挥重要的作用。大家在使用过程中如果遇到问题，不妨多参考官方资料，相信一定能充分发挥出这款开发板的优势。
