无线充电线圈电感

当你将手机轻放在无线充电板上，一个无形的能量传递过程悄然启动。这个看似简单的动作背后，核心是线圈中精确变化的磁场——而这一切的起点，是线圈电感的精密设计与控制。电感如同无线充电系统的“心跳节拍器”，其数值的微小偏差将直接影响能量能否跨越空气高效传递至你的设备。

一、电感如何成为能量传递的桥梁

电感本质是线圈储存磁场能量的能力，单位为微亨（µH）。在无线充电系统中，发射线圈（充电板内）通入高频交流电，产生交变磁场。这个磁场穿过接收线圈（手机内），根据电磁感应原理，在线圈两端感应出电压，从而为电池充电。

电感值的大小直接决定了系统的工作频率和能量耦合效率。过高或过低的电感会导致系统“语言不通”——发射端和接收端无法在相同频率下高效对话，造成充电缓慢、发热严重甚至完全失效。因此，精确控制电感量是无线充电设计的核心挑战。

二、设计电感线圈的四大关键参数

电感值（微亨级）

通常无线充电线圈的电感值处于微亨级别，相当于百万分之一亨利。这如同钟表需要精密齿轮，无线充电需要微亨级电感作为“能量齿轮”，确保高频磁场（kHz范围）能高效生成与接收。具体数值需严格匹配电路拓扑与工作频率，偏差超过5%可能导致输出功率腰斩。

阻抗：能量的“高速路障”

线圈并非理想元件，导线本身存在电阻。高频电流因“趋肤效应”被迫挤向导线表层流动，如同高峰期的车辆只能挤在少数车道，导致有效电阻增大、发热加剧。专业测量需用LCR表，精度需达毫欧级（千分之一欧姆），才能确保线圈电阻控制在100毫欧以内，避免能量在传输途中“堵车过热”。

线材选择：多股线破解趋肤难题

为对抗趋肤效应，工程师选用多股漆包线代替单根粗导线。每根细线独立绝缘，合并后等效于增加了电流可流通的“车道总数”。典型方案采用直径1mm的多股线束，如同将一条拥堵主干道拆分成数十条并行小路，显著降低高频阻抗与温升。

尺寸与匝数：空间与性能的博弈

线圈尺寸（直径、厚度）与绕线圈数（匝数）共同决定电感值。增大线圈如同扩大喇叭口径能传播更远声音，可提升耦合距离，但受设备体积限制；增加匝数能提高电感，但导线加长会使电阻上升。设计需在“小型化”与“高效率”间反复迭代。

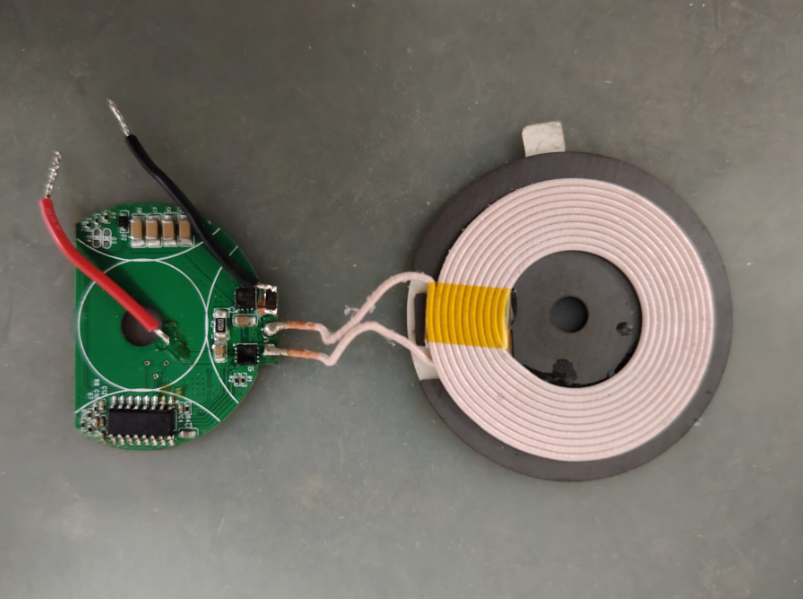

无线充电线圈电感

三、电感测量：显微镜下的精密手术

LCR表：电感的“体检仪”

LCR表是测量线圈参数的标尺，能同时读出电感值（L）、串联电阻（R）及品质因数（Q）。其精度需达毫欧级与1%电感精度，如同用显微镜观察细胞——任何微小瑕疵（如局部短路）都可能导致实际性能偏离设计预期。

网络分析仪：透视频率响应

当需评估线圈在真实工作频段的表现时，网络分析仪成为利器。它扫描不同频率下的阻抗特性，绘制出“频率-阻抗地图”，帮助工程师避开谐振点偏移或Q值不足的“雷区”。

实战挑战：电容匹配生死线

线圈在实际电路中需串联/并联电容形成LC谐振回路。电容若匹配失当，输出电压会随电流增加而断崖式下跌。这如同给发动机错误标号汽油——即使线圈本身达标，系统整体效率仍会崩溃。测试时必须将线圈与补偿电容装配成完整接收模块再验证输出特性。

四、电容匹配：电感的最佳拍档

谐振电容与电感的关系如同弓与弦——必须张力适配才能射出有力之箭。当电容值（C）与电感值（L）满足公式 f=1/(2π√LC) 时，系统在目标频率（如100kHz）发生谐振，此时能量传输效率达到峰值。实测数据表明：匹配良好的LC回路，输出电压随电流增加的下降幅度平缓（输出电阻约2Ω）；而失配系统一旦电流增大，电压会如过山车般骤降。

五、未来方向：更薄更强更智能

随着设备小型化，超薄线圈（0.4mm以下）与多线圈阵列技术成为趋势。新材料如利兹线（Litz Wire）通过优化股线编织方式进一步降低高频损耗；而动态调谐电路可实时补偿线圈位置偏移带来的电感变化，确保任意放置设备都能满功率充电——这标志着无线充电正从“精密工程”迈向“自适应智能”。

结语

电感设计的每一微亨优化，都在为无线世界移除一道能量藩篱。当你在咖啡厅随手放下手机即开始充电，背后是无数工程师对线圈参数毫厘必争的执着。未来，随着GaN（氮化镓）高频器件普及与磁耦合技术的革新，电感将扮演更精妙的角色，让“摆脱线缆”真正成为自由体验。
