详解WE - BPF多层芯片带通滤波器：从参数到使用注意事项

在电子产品的设计中，滤波器是一个至关重要的组件，它能够帮助我们精确地筛选出所需频率的信号，抑制不需要的干扰。今天，我们就来详细了解一下Würth Elektronik eiSos GmbH & Co. KG生产的WE - BPF多层芯片带通滤波器。

文件下载：748323056.pdf

一、基本规格与尺寸

1. 尺寸与推荐焊盘图案

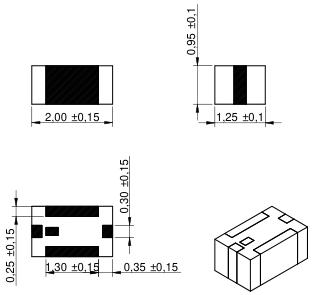

滤波器的尺寸在设计中至关重要，它决定了能否适配我们的电路板布局。该滤波器提供了详细的尺寸信息（[mm]）以及推荐焊盘图案（[mm]），设计者可以根据这些信息进行精确的电路板设计，确保滤波器在电路板上能够正确安装和焊接。例如图中展示的规格，能帮助我们直观地看到各个部分的尺寸要求。

2. 引脚定义

引脚的正确连接是滤波器正常工作的基础。该滤波器有两个引脚，引脚1为接地（GND），引脚2分别作为输出（OUT）和输入（IN），我们在设计电路板布线时，必须严格按照这个引脚定义进行连接，避免出现连接错误导致滤波器无法正常工作。

二、电气性能

1. 频率范围

此滤波器的频率范围为4900 - 5920 MHz，这意味着它能够在这个特定的频率区间内有效地筛选信号。在实际应用中，如果我们的设计需要处理这个频段的信号，那么这款滤波器将是一个不错的选择。

2. 插入损耗

插入损耗（IL）在4900 - 5920 MHz频段内最大为1.5 dB。插入损耗反映了信号通过滤波器时的能量损失程度，越低的插入损耗表示信号在通过滤波器时损失的能量越少，信号质量也就越高。

3. 电压驻波比（VSWR）

VSWR在4900 - 5920 MHz频段内最大为2。VSWR衡量的是传输线上的反射情况，较小的VSWR意味着传输线上的反射较小，信号能够更好地传输，减少信号反射对系统性能的影响。

4. 衰减特性

滤波器在不同频段具有不同的衰减要求，例如在500 - 1000 MHz、1000 - 1700 MHz频段，衰减至少为30 dB；在2100 MHz，衰减至少为30 dB；在3500 - 4000 MHz和4100 MHz频段，衰减至少为25 dB。这些衰减特性能够有效地抑制指定频段外的干扰信号，保证所需频段信号的纯净度。

三、插入损耗与回波损耗

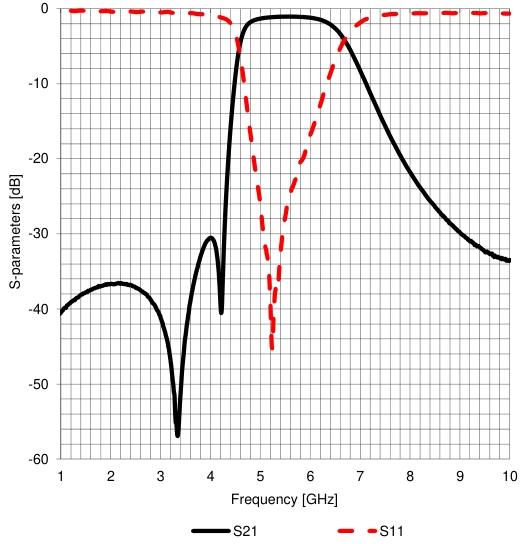

插入损耗和回波损耗的性能直接影响着滤波器对信号的处理效果。通过图表我们可以直观地看到在不同频率下插入损耗和回波损耗的具体情况，这有助于我们在设计时评估滤波器在整个工作频段内的性能表现，确保其能够满足我们的设计需求。

四、包装规格

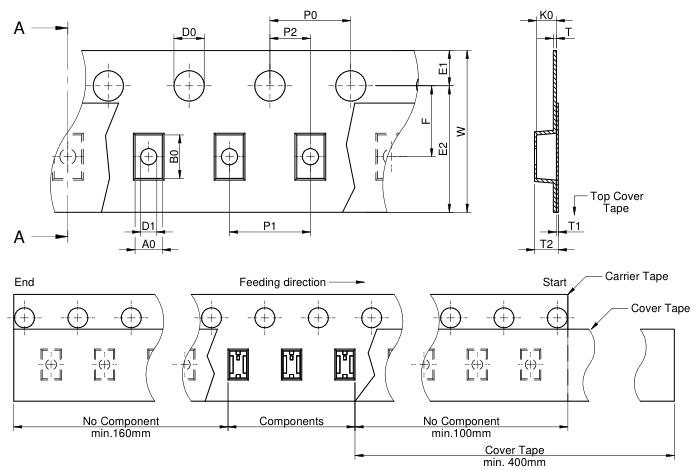

该滤波器采用带盘包装（Tape and Reel），这种包装方式便于自动化生产线上的贴装操作。包装规格严格遵循国际标准IEC 60286 - 3:2013，确保了产品在运输和存储过程中的稳定性和一致性。同时，对于不同的包装参数，如AO、B0、KD、PO等都有详细的公差要求，这保证了包装的精度和可靠性。

五、回流焊曲线

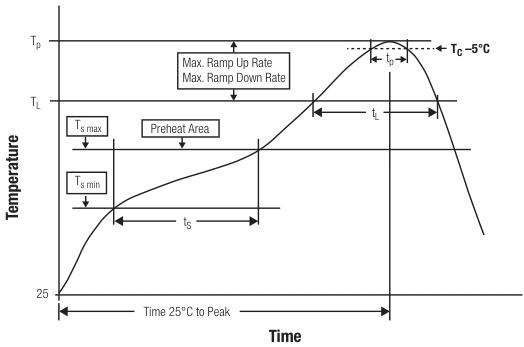

在进行表面贴装（SMT）时，回流焊曲线的设置非常关键。该滤波器给出了详细的回流焊曲线参数，包括预热温度范围（150 - 200℃）、预热时间（60 - 120秒）、升温速率（最大3℃/秒）、液相温度（217℃）、在液相温度以上的保持时间（60 - 150秒）、峰值温度以及降温速率（最大6℃/秒）等。正确设置回流焊曲线能够保证滤波器在焊接过程中不会因为温度过高或过低而损坏，确保焊接质量。

六、使用注意事项

1. 通用注意事项

• 必须严格遵守数据手册中的一般技术规格建议，确保产品在合适的环境条件下使用，避免在可能损坏导线绝缘层的环境中操作。
• 如果产品需要灌封，灌封材料在固化过程中可能会收缩，对产品产生压力，从而损坏磁芯、导线和引脚。因此，灌封后需要检查产品的电气和机械性能是否受到影响。
• 清洁电路板时使用的清洁剂可能会损坏滤波器的特性，所以在选择清洁剂时要谨慎。
• 要避免对产品施加直接的机械冲击，因为这可能会导致磁芯材料剥落甚至破裂。

2. 产品特定注意事项

• 必须严格按照技术回流焊规范进行焊接，否则将失去保修资格。
• 所有产品应在生产日期起12个月内使用，以确保100%的可焊性。
• 违反产品技术规格，如超过额定电流，将导致保修失效。

七、重要说明

1. 客户责任

客户需要自行评估产品是否适用于特定的设计，产品规格中的适用性说明仅作为参考，不具有约束力。在涉及高安全性要求的应用中，客户需要采取先进的技术手段确保电子元件故障时不会对第三方造成伤害。

2. 产品研发与生命周期

由于产品不断改进，规格可能会发生变化，公司会按照JEDEC标准进行产品变更通知（PCN）。同时，公司也有权根据技术进步和经济评估决定产品的停产，并会提前通知客户。

3. 知识产权与条款

产品的相关知识产权归Würth Elektronik eiSos GmbH & Co. KG所有。除非另有约定，所有订单都遵循公司的通用条款和条件。

总的来说，WE - BPF多层芯片带通滤波器是一款性能优良的滤波器产品，但在使用过程中，我们必须充分了解其各项参数和注意事项，严格按照要求进行设计和使用，才能确保产品的性能和可靠性。大家在实际设计中有没有遇到过类似滤波器使用的问题呢？欢迎在评论区分享交流。
