远创智控网关赋能工业互联：基恩士 PLC 与 CAN IO 卡跨协议通讯实践

一、项目背景与核心痛点

某新能源科技企业生产现场部署了基恩士 PLC，需与 4 台采用 CAN 总线协议的远程 IO 卡实现数据交互，以达成生产线关键参数的实时监控与精准控制。项目推进初期，现场面临三大核心技术瓶颈：

（一）协议兼容性障碍

基恩士 PLC 采用 EtherNet/IP 协议进行数据传输，而现场 IO 卡均基于 CAN 总线协议设计。两种协议在数据帧结构、传输机制及地址映射逻辑上存在本质差异，导致设备间直接通讯完全无法实现。这种 "协议孤岛" 问题在工业设备互联场景中极为普遍，尤其当系统整合不同品牌、不同年代的设备时，矛盾更为突出。

（二）系统扩展性受限

原有通讯架构采用点对点布线模式，新增设备需重新开展复杂布线与系统配置工作，不仅大幅增加施工成本，还导致系统维护难度呈指数级上升。据现场维护人员反馈，传统模式下新增一个 IO 点平均需耗费 2-3 小时进行配置调试。

（三）数据采集实时性不足

由于缺乏专业协议转换设备，初期尝试通过软件中转方式实现数据交换，导致数据传输延迟高达数百毫秒，远无法满足生产线实时控制需求，频繁出现控制指令响应滞后的情况，严重影响生产效率与产品质量。

这些问题在工业物联网快速发展的背景下日益凸显，传统通讯方案已难以适配现代智能制造对柔性化、智能化的发展需求。

二、解决方案与技术架构

针对上述痛点，项目团队经全面技术评估，最终选定远创智控 YC-EIP-CAN 智能网关作为核心解决方案。该网关作为工业级协议转换设备，可完美实现 EtherNet/IP 与 CAN 总线协议的双向高效转换，为基恩士 PLC 与 CAN IO 卡搭建稳定可靠的数据传输桥梁。

（一）协议网关核心功能

远创智控 YC-EIP-CAN 工业网关是专为工业异构网络互联设计的智能数据采集网关，具备三大核心能力：

协议转换功能：网关可作为 EtherNet/IP 从站直接与基恩士 PLC 建立稳定连接，同时通过 CAN2.0A/B 接口与 IO 卡实现高效通讯。支持 5K~1M 可调波特率，最大输入输出字节数均可达 490Bytes，能够满足绝大多数工业场景的数据传输需求。其内部采用双缓冲区设计，通过数据镜像机制实现 EIP 与 CAN 协议数据的高速交换，转换延迟控制在毫秒级以内。

工业级可靠性设计：设备配备 10/100M 自适应以太网接口，具备 IP 地址冲突探测功能；CAN 接口自带终端电阻，可通过硬件配置灵活启用。电源采用 24V 工业级供电设计，支持宽电压输入，能在 - 40℃~85℃的恶劣工业环境中稳定运行，充分适配复杂工况使用需求。

边缘计算能力：作为具备边缘计算能力的智能网关，该设备支持本地数据预处理、报文过滤及规则计算，可在数据源附近完成关键数据的实时分析与处理，有效减轻上位系统的计算负担。这种 "就近计算" 模式显著提升了系统响应速度，为实时控制提供了坚实技术保障。

系统拓扑结构设计

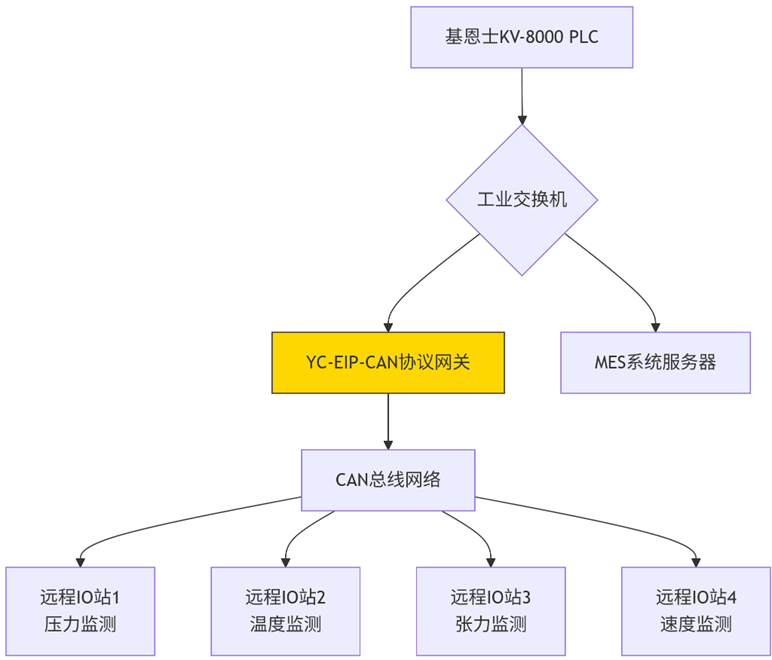

系统采用三层架构设计，实现控制层、转换层与设备层的高效协同：

控制层：基恩士 PLC 作为控制核心，通过 EtherNet/IP 协议与协议网关建立主从通讯关系，负责发送控制指令并接收设备状态数据。

转换层：远创智控 YC-EIP-CAN 工业网关作为协议转换枢纽，一侧通过 EIP 协议连接 PLC，另一侧通过 CAN 总线连接 4 个 IO 卡，实现两种协议的无缝转换与数据透明传输。

设备层：4 个 CAN 协议 IO 卡分布在生产线上不同关键位置，负责采集温度、压力、流量、张力等现场信号，并精准执行来自 PLC 的控制指令。

值得注意的是，该架构预留了网络扩展接口，通过增加网关模块即可实现与其他设备的快速互联，为未来系统升级提供了充足灵活性。这种模块化设计使整个系统既满足当前业务需求，又具备良好的未来扩展能力。

三、实施过程与关键配置

（一）前期准备与设备选型

实施初期，技术团队对现场设备进行全面排查，明确基恩士 PLC 的具体型号及固件版本，逐一核实 4 个 CAN IO 卡的核心通讯参数（包括波特率、报文 ID 及数据长度），确保选型精准匹配。基于这些关键参数，最终选定远创智控 YC-EIP-CAN 工业网关作为核心转换设备，该网关已通过 ODVA 标准认证，可完美兼容基恩士等主流品牌的 EIP 主站设备，从源头保障系统兼容性。

（二）硬件安装与布线

硬件安装阶段严格遵循工业施工规范，重点完成三项核心工作：

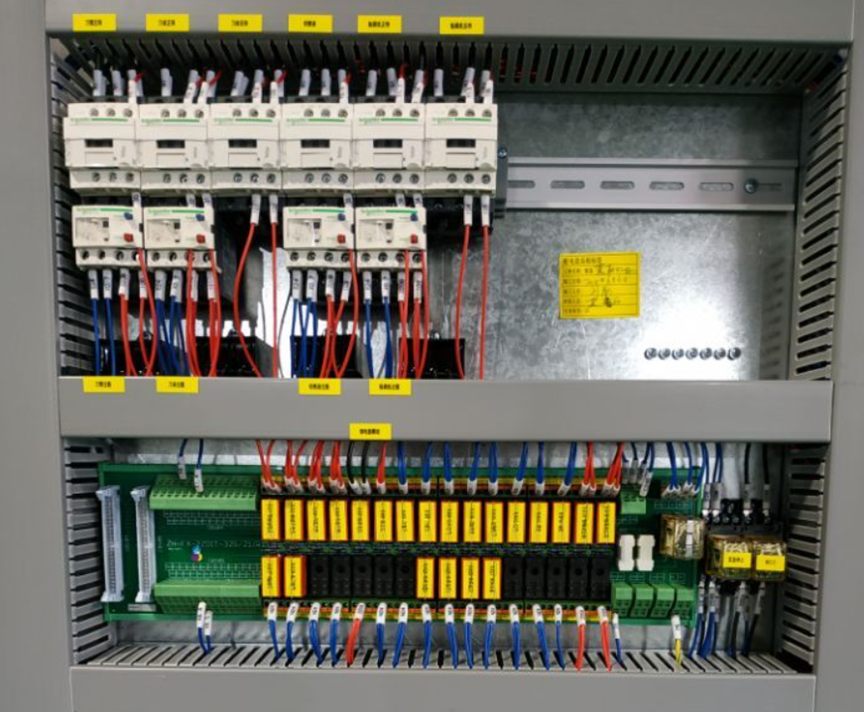

网关安装：将网关固定在工业控制柜内通风良好位置，确保设备散热顺畅，避免因高温影响运行稳定性；

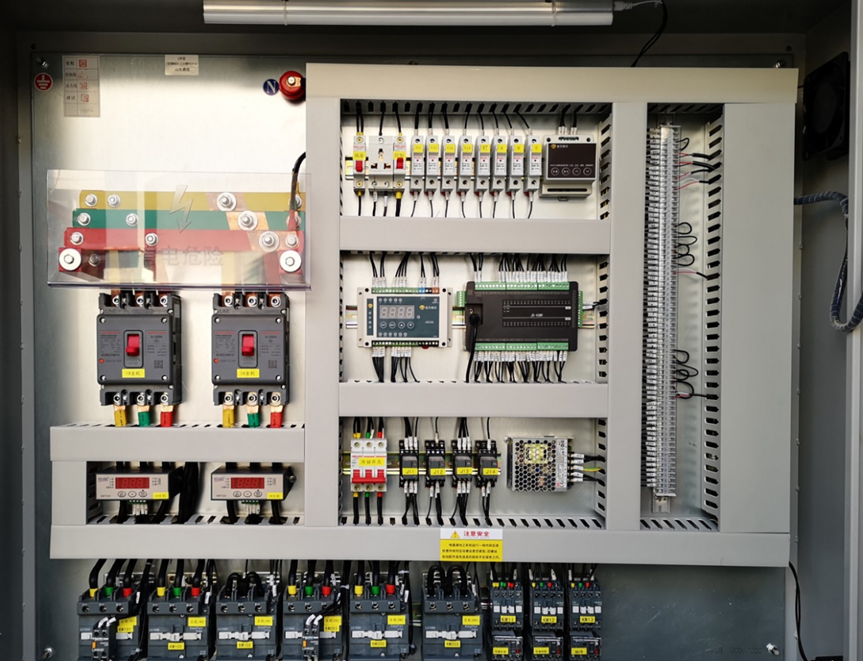

电气连接：完成 24V 电源接入、PLC 与网关的以太网连接（采用超五类工业以太网电缆，保障传输稳定性），以及网关与 CAN IO 卡的总线连接（采用屏蔽双绞线，终端电阻根据总线长度科学配置，减少信号衰减）；

抗干扰处理：做好设备接地处理，有效抑制工业环境中的电磁干扰，保障通讯链路的稳定性与数据传输的准确性。

（三）网关参数配置

网关配置是整个实施过程的核心环节，采用远创智控专用配置软件，按以下步骤完成关键设置，确保参数匹配与数据映射准确：

EIP 参数配置：将网关对应的 EDS 文件导入基恩士编程软件，设置网关作为 EIP 从站的设备名称及 IP 地址，确保与 PLC 处于同一网段，保障网络连通性；

CAN 参数配置：根据 IO 卡通讯要求，将 CAN 总线波特率设置为 500Kbps，配置 4 条接收报文和 4 条发送报文，分别对应 4 个 IO 卡的地址空间，实现一对一的数据交互通道；

数据映射设置：精准定义 EIP 与 CAN 数据的映射关系，将 PLC 的输出数据区（100 号地址）映射到 CAN 发送缓冲区，将 CAN 接收缓冲区数据映射到 PLC 输入数据区（101 号地址），总映射字节数为 16 字节，确保数据传输的精准对应。

配置完成后，通过专业软件工具进行离线模拟测试，全面验证数据映射的准确性与合理性，排除配置层面的潜在问题。

（四）系统联调与优化

现场联调阶段按规范流程推进，确保系统稳定可靠运行：

连通性测试：首先验证 PLC 与网关之间的 EIP 通讯、网关与 IO 卡之间的 CAN 总线通讯是否稳定，确保基础链路畅通；

数据验证：通过基恩士软件的监视表功能实时观察数据传输情况，使用 CAN 测试工具捕获总线上的报文帧，精准验证数据转换的准确性，确保指令与反馈数据一致；

问题优化：针对初期发现的个别数据帧丢失问题，技术团队通过优化 CAN 总线终端电阻配置、调整 EIP 报文刷新周期等措施，将通讯成功率提升至 99.99% 以上。最终网关黄色 OK 指示灯常亮，标志着系统通讯状态稳定，达到上线运行标准。

四、应用效果与前后对比

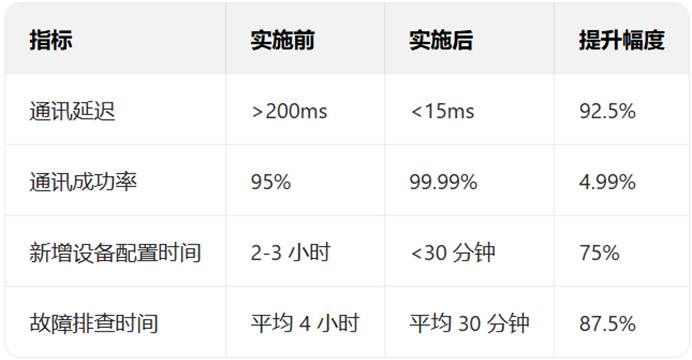

系统上线运行后，各项性能指标均达到或超过预期要求，显著提升了生产现场的自动化水平与运维效率，具体成效如下：

（一）通讯性能大幅提升

采用远创智控网关后，数据传输延迟从原来的 200ms 以上降至平均 15ms 以内，控制指令响应速度提升 92.5%，彻底解决了控制滞后问题；网关支持的最大 490 字节输入输出能力，完全满足现场 4 个 IO 卡共 32 个采集点的数据传输需求；经连续 72 小时稳定性测试，系统未出现任何通讯中断或数据丢失现象，通讯成功率从 95% 提升至 99.99%，保障了生产过程的稳定可控。

（二）维护效率显著优化

网关的即插即用设计与可视化配置工具，使新增 IO 设备的配置时间从原来的 2-3 小时缩短至 30 分钟以内，效率提升 75%；设备自带的 IP 地址冲突探测功能有效避免了网络配置错误，使故障排查时间从平均 4 小时缩短至 30 分钟，减少了 87.5% 的运维耗时，大幅降低了维护成本。

（三）系统扩展性显著增强

新架构采用总线型拓扑结构，新增设备只需接入 CAN 总线并在网关中简单配置即可，无需修改 PLC 程序或重新布线，为生产线升级改造提供了极大便利，预计可节省约 60% 的扩展成本，充分适配企业柔性生产需求。

（四）边缘计算价值凸显

网关的边缘计算功能实现了本地数据预处理，仅将异常数据和关键指标上传至 PLC，减少了无效数据传输量，降低了主控制器负担。这种分布式计算架构提高了系统整体可靠性，即使在网络临时中断的情况下，网关仍能执行预设本地控制策略，保障生产连续性。

五、行业应用前景与技术趋势

（一）智能制造业

随着工业 4.0 理念的深入推进，智能制造业成为这类技术的核心应用领域。生产线上不同品牌、不同协议的设备需实现无缝互联，构建完整数字孪生系统。据行业数据显示，工业富联、美的集团等头部制造企业市值规模已达数千亿，其智能化改造过程中产生的协议转换需求持续增长。远创智控这类协议网关能够为智能工厂的设备层互联提供关键支撑，是构建智能制造体系的基础组件，市场需求将持续扩大。

（二）新能源行业

新能源行业（尤其是风电、光伏领域）对工业通讯解决方案有着特殊需求。风电场、光伏电站的设备通常分布在广阔区域，环境条件恶劣，亟需可靠的远程数据采集和控制方案。智能网关数据采集器能够将分散的传感器和执行器数据集中处理，通过边缘计算功能实现本地快速响应，同时支持与云端管理平台对接，完美契合新能源行业的数字化转型需求，应用前景广阔。

（三）轨道交通行业

轨道交通行业对通讯可靠性和实时性要求极高，列车控制系统、轨道监测设备等采用多种专用协议，需通过高性能协议转换设备实现互联互通。边缘计算网关在列车车载系统中的应用，能够实现本地快速决策与云端协同管理的有机结合，有效提升轨道交通系统的运行安全性和运营效率，将成为行业技术升级的重要方向。

六、总结与展望

本项目通过部署远创智控 YC-EIP-CAN 工业网关，成功攻克了基恩士 PLC 与 CAN 协议 IO 卡之间的通讯壁垒，为工业异构网络互联提供了可复制、可推广的实践经验。方案实施后，系统通讯延迟大幅降低、维护效率显著提升、扩展性明显增强，充分验证了专业协议转换设备在工业自动化领域的核心价值。

在工业智能化转型加速的背景下，企业亟需打破传统设备的通讯壁垒，构建统一的数据平台。选择合适的协议转换方案和智能网关产品，将成为企业提升生产效率、降低运营成本、实现智能化升级的关键举措。远创智控 YC-EIP-CAN 工业网关在本项目中的成功应用，为制造业及相关行业的数字化转型提供了典型范例，充分展现了工业互联技术在实际生产中的巨大价值与应用潜力。
