军用车辆的太阳辐射热效应模拟试验设计

太阳辐射热效应是评估军用车辆在极端高温环境下适应性与可靠性的关键。为攻克大尺寸整车多面均匀辐照与日循环精准模拟的技术难题，紫创测控luminbox基于国内外试验标准，可提供集成高精度温度控制与大尺寸太阳光模拟器的完整试验系统解决方案，实现对军用车辆五面均匀辐照的日循环环境的高保真模拟。

军用太阳辐射模拟试验标准

luminbox

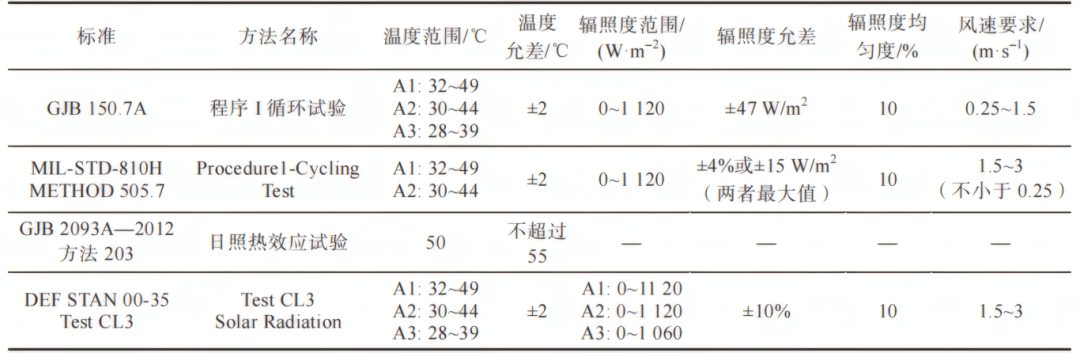

国内外标准中太阳辐射热效应试验指标对比

太阳辐射试验旨在模拟装备在真实日照环境下所承受的热负荷与温度梯度。为确保试验的科学性与可比性，设计前需系统研究并对比国内外主流标准。

我国《GJB 150.7A—2009 军用装备实验室环境试验方法 第7部分：太阳辐射试验》是核心依据，其程序I（循环试验）专门考核热效应，规定了不同气候区（如A1干热地区）在24小时日循环内的温度与辐照度变化曲线。与之类似，美军标MIL-STD-810H 方法505.7也提供了相近的试验程序与指标。

通过对GJB 150.7A、MIL-STD-810H、DEF STAN 00-35及GJB 2093A等标准的对比分析，明确了试验室的关键设计输入条件：温度范围需覆盖常温至50℃，控温精度±2℃以内；辐照度范围0-1120 W/m²，均匀度需优于10%，允差满足标准要求（如GJB 150.7A规定为±47 W/m²）；同时需具备实现日循环变化程序与控制的能力。





太阳辐射热效应模拟试验室设计

luminbox

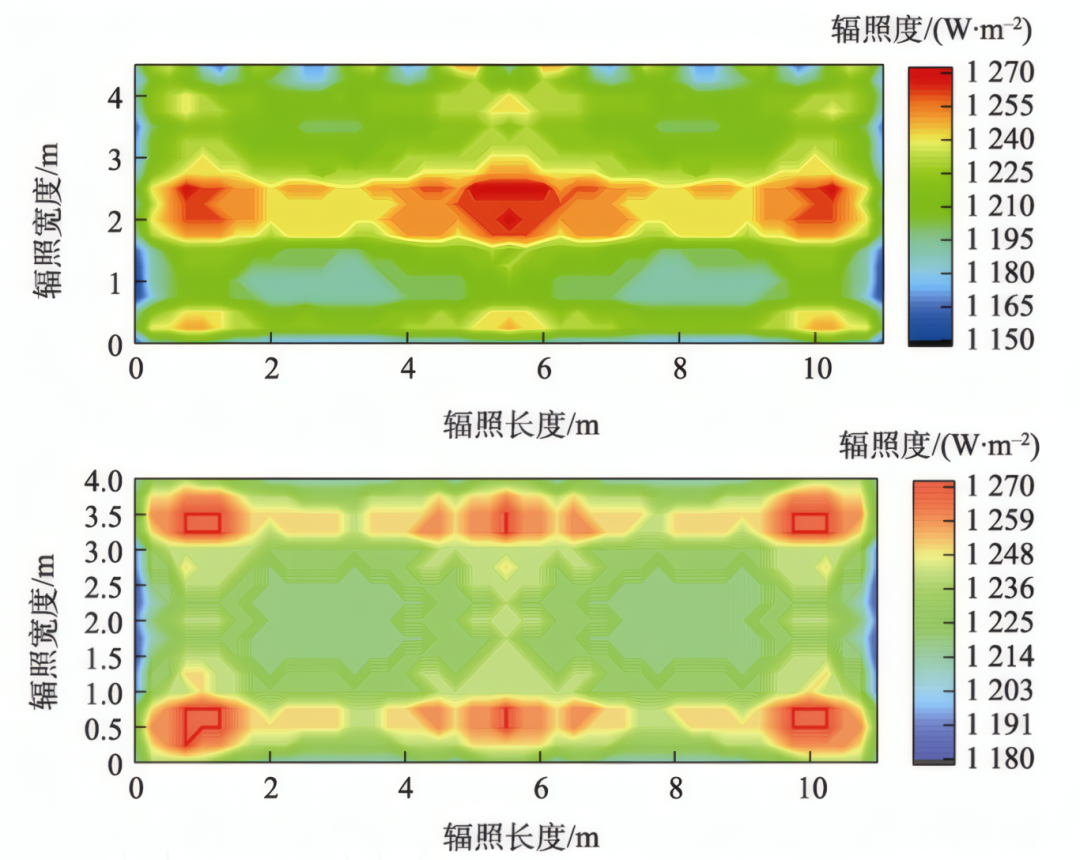

灯阵排列与辐照度仿真结果

试验室由温度控制系统和太阳模拟系统构成，两者既可独立运行，也可协同工作以模拟复杂的真实环境。

1. 温度控制系统

该系统负责营造并精确控制试验舱内的空气环境。它通过循环风系统保证试验区域风速可控（<1.5 m/s），并利用高效换热器与PID控制算法，调节电加热功率与载冷剂流量，实现±2℃的高精度温度控制。同时，集成的新风与排烟系统确保了试验期间舱内空气新鲜、压力稳定，并能安全处理车辆运行产生的尾气。

2. 太阳模拟系统

这是实现太阳辐射热效应模拟的关键设备，其设计重点在于光源选择、灯阵布局与机械结构。

光源选择：针对整车级大尺寸试验需求，选用金卤灯作为光源。其光谱覆盖了产生主要热效应的红外波段，功率高、强度连续可调，适合大范围均匀辐照。

机械与灯阵设计：为满足长达10米、宽约3.5米的大型军用车辆五面（顶及四个侧面）均匀照射需求，设计了可移动式灯架。顶部灯架可升降，侧方灯架可沿轨道移动并调节角度，灵活适配不同车型。灯阵布局经过仿真优化，采用矩阵式排列，确保了在距离1.5米的照射面上，辐照均匀度优于10%。

集成控制与性能验证

luminbox

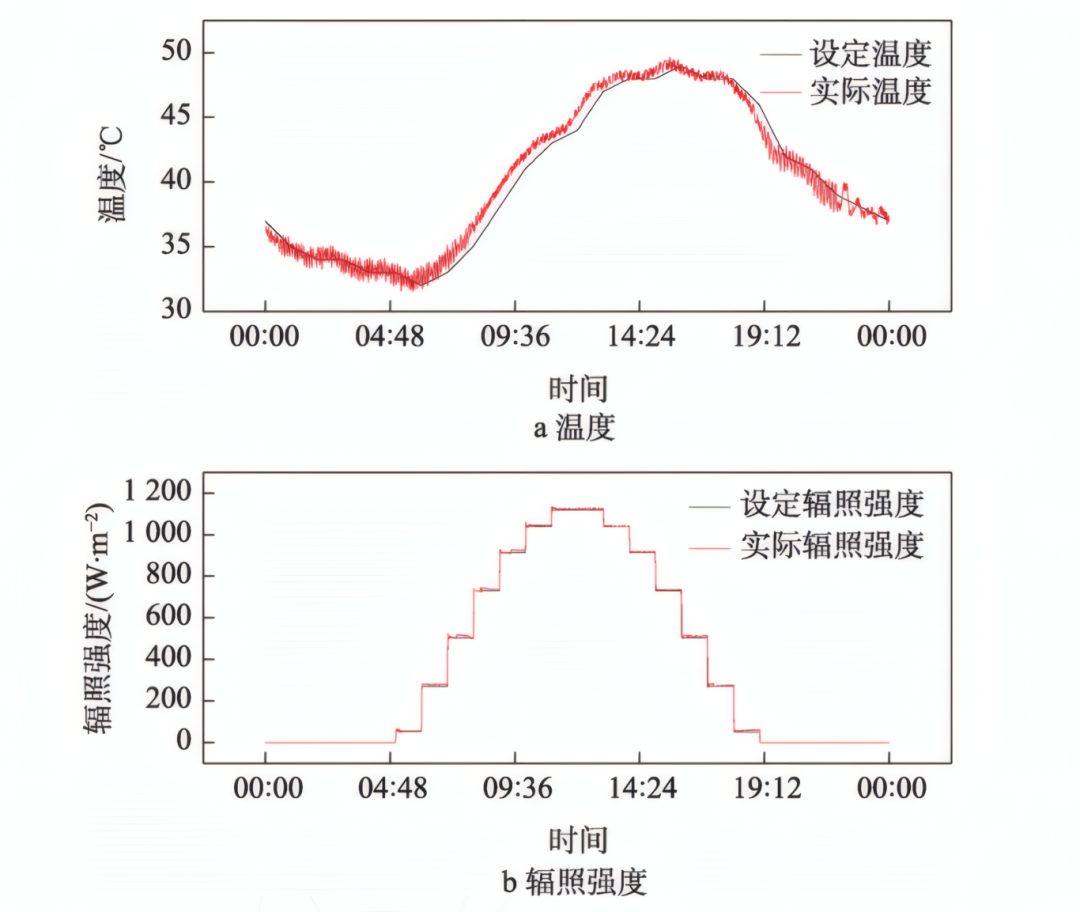

A1 地区日循环试验环境模拟曲线

两套系统通过基于TCP/IP的中央控制系统进行集成。试验时，温度控制系统作为主控，在达到环境起始条件后，同步启动太阳模拟系统，共同执行预设的日循环程序。

通过两项关键测试验证系统性能：

均匀度测试：依据JJF 1615-2017规范实测，顶部及两侧辐照面的均匀度分别为4.51%、8.45%和6.74%，全部满足<10%的设计要求。

日循环模拟试验：按照GJB 150.7A程序I（A1干热地区）的24小时曲线运行。结果显示，辐照度最大偏差为+10.6 W/m²，温度最大偏差为+2.0℃，均在标准允差范围内，成功复现了目标热环境。

本文设计的太阳辐射热效应模拟试验室，有效整合了高精度环境控制与大尺度动态辐照技术，解决了大尺寸军用车辆多面均匀辐射热模拟的难题。测试表明，其性能完全满足GJB 150.7A等军用标准，具备对装备进行严格、可重复的太阳辐射热效应考核的能力。
