安全可靠且有助于节省实装面积的音频输出解决方案～ NA1150用于MCU音频播放系统的PWM输入音频放大器

NA1150 是一款音频开关驱动器 IC，可作为PWM 输入音频放大器使用，用于从MCU输出语音和音效的音频播放系统。该IC与CRI Middleware Co., Ltd.（以下简称“CRI”）的音频中间件“CRI D-Amp Driver®”相结合，实现了高质量的音频播放。

近年来，随着MCU处理速度的提高，使用软件（音频中间件）就可从MCU输出PWM 调制的语音和音效。与使用硬件（DAC或语音合成LSI）的系统相比，因为具有节省实装面积、减少开发工时和减少部件数量的优点，所以越来越多的客户正在采用这种使用音频中间件的系统。

NA1150这款音频放大器，只需将其与装有音频中间件的MCU连接，即可实现构成简单且高质量的语音和音效的播放。

NA1150的特点

1. 配备负载诊断功能

NA1150内置有需要音频警报的系统所要求的负载诊断功能。负载诊断功能是监控系统的运行状况和性能并及早发现异常或超负载迹象的功能。 NA1150可以检测出扬声器连接线束的断线或短路，以及自身电源短路和接地短路，并通知给MCU。

NA1150音频放大器备有负载诊断功能，使系统设计变得灵活，对于将来扩展性设计也会变得容易。为系统设计的客户提供更稳定、高效、可靠的系统运维。

2. 可直接输入来自MCU的PWM信号

到目前为止，如果想输出语音或音效，则需要由MCU和 DAC、LPF、电子音量控制器 (EVR) 、放大器构成，或者由MCU和语音合成 IC (Speech Synthesis LSI) 、放大器构成。

（参照下图Conventional configuration参照）

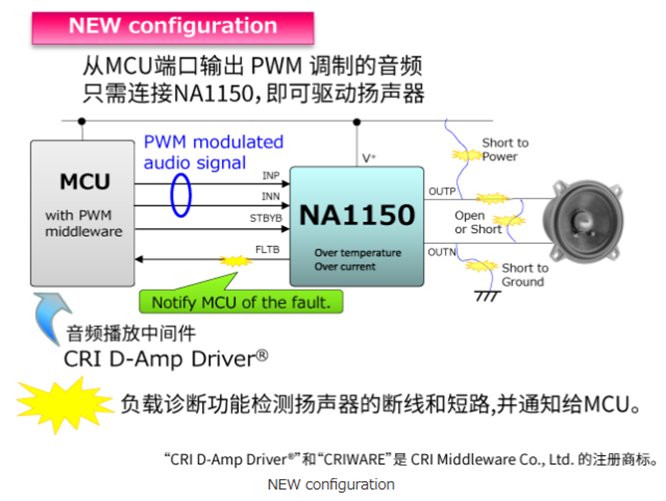

配备音频中间件的MCU和 NA1150 的组合实现了MCU仅和放大器构成的配置，无需 DAC、LPF、EVR、语音合成 LSI 等。 此外，由于从MCU直接输入PWM 信号，而不需要将其转换回模拟信号，因此可以在音质不变差的情况下实现低噪声、高质量的音频播放。

（参照下图NEW configuration）

3．节省实装面积

NA1150是集成了H桥电路且最适合音频中间件“CRI D-Amp Driver®” 的IC。 通过组合使用，大幅减少部件数量和实装面积，有助于系统小型化。

CRI D-Amp Driver®

CRI D-Amp Driver® 是一种利用内嵌MCU的端口输出信号（PWM），在没有音频IC的情况下实现高质量音频播放的音频中间件。

https://www.cri-mw.co.jp/en/about/

※”CRI D-Amp Driver®”和”CRIWARE”是CRI Middleware Co., Ltd.的注册商标。

主要性能指标 (详情请参阅产品数据表)

BTL单声道D类输出

差分/单端PWM输入

输出功率： 1.5W typ. at V+=5V, RL=8Ω, THD=10%

工作电压： +2.6 to +5.5V

工作温度范围： -40 to +125°C

异常检测及输出功能：

负载开路/短路检测

电源短路、接地短路检测

过流检测

异常通知端子

过热检测功能

IDD≤1µA时的待机模式

产品封装：

DFN2323-8-GS(ESON8-V1)： 2.3mm x 2.3mm x 0.427mm

VSP-8-AF： 4.0mm x 2.9mm x 1.1mm【开发中】

车载级别 (P)： AEC-Q100 grade 1

应用

仪表盘

ETC系统

空调、电饭锅、微波炉、加湿器、热水器等家用电器

各种报警器、打印复印扫描一体机

自动售货机、充值机

医疗保健仪器
