基于XBLW LM2596的DCDC转换器模块设计

  在电源设计领域，高效率、高可靠性的DCDC降压模块一直是工程师关注的焦点。XBLW LM2596作为一款经典的150kHz，3A降压稳压芯片，以其优异的性能和简洁的外围电路设计，广泛应用于各类电源系统中。


XBLW LM2596 DCDC参数性能介绍



      XBLW LM2596是一款单片集成的降压开关稳压器，具备优异的线性和负载调节能力，最大输出电流可达3A。该芯片提供3.3V、5V、12V固定输出以及可调输出版本，输出电压范围可达1.23V至37V。



主要特性：



●

输入电压范围：6V~40V（最大耐受45V）

●

固定开关频率：150kHz，滤波器元件体积小

●

最少仅需4个外部元件即可工作

●

内置热关断与电流限制保护

●

支持TTL电平关断控制，待机电流低至50μA

●

效率高达88%（12V输出条件下）







典型应用场景：

高效率降压稳压电源

线性稳压器的前置稳压器

板载开关电源模块

正负电压转换（BuckBoost拓扑）

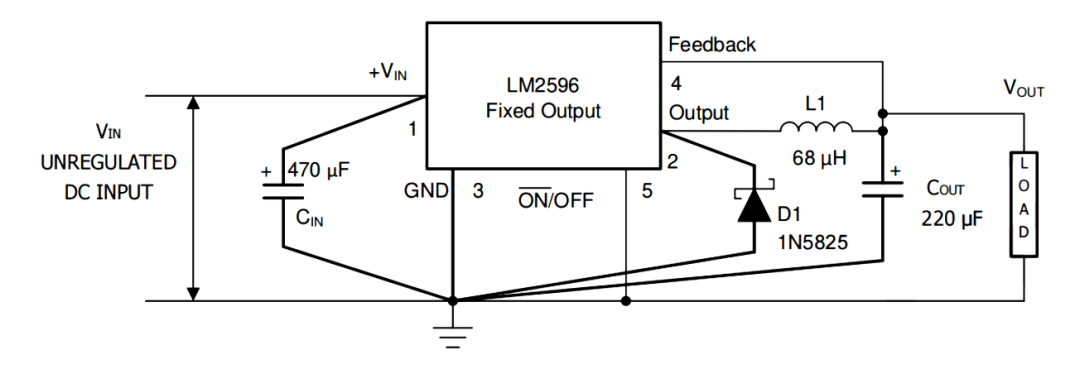

典型应用电路（5V输出）：



电路说明：

输入电容CIN：建议使用低ESR电解电容，靠近芯片引脚布局

电感L1：根据负载电流选择，推荐33µH~100µH，详细可见规格书。

续流二极管D1：建议根据应用使用肖特基二极管

输出电容COUT：低ESR电解，确保环路稳定



PCB布局建议：

开关引脚（OUTPUT）走线尽量短，减少噪声

反馈线远离功率回路，走线尽量短，避免干扰

芯片底部铺铜加强散热（TO263封装）







二

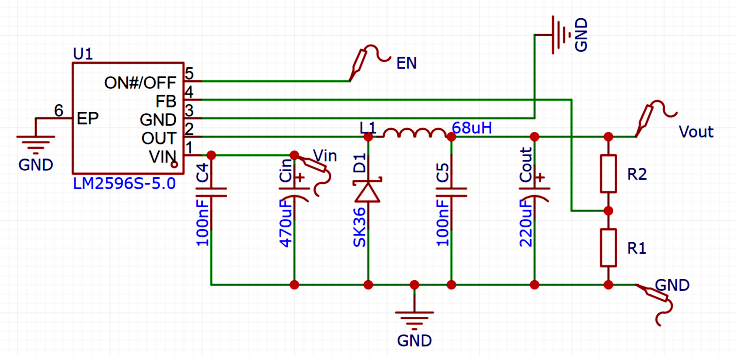

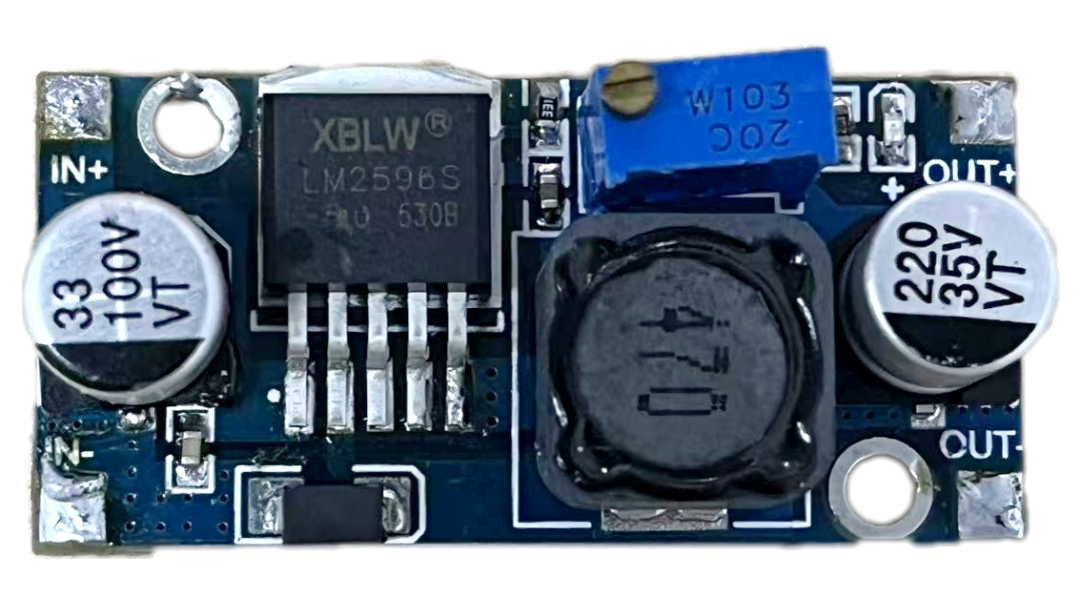

原理图和PCB展示



三



芯伯乐产品优势



交期

      芯伯乐拥有稳定的供应链体系和自动化生产线，支持TO220和TO263两种封装，常规型号库存充足，支持小批量快速交付，大订单可安排专线生产，保障项目进度。



价格

凭借本土化生产与规模化采购优势，XBLWLM2596在保持高性能的同时，具备极具竞争力的价格，助力客户降低BOM成本，提升产品市场竞争力。



性能优势



1

高可靠性：全系列产品经过严格测试，支持40℃~+125℃工作温度范围，适用于工业与车载环境。

2

设计简便：内置频率补偿与保护功能，大幅减少外围元件数量，降低设计复杂度。

3

兼容性强：引脚与标准LM2596完全兼容，便于现有方案升级与替换。

4

技术支持完善：提供详细数据手册、典型应用电路及选型指导，助力客户快速落地产品。





四



结语





             XBLWLM2596以其稳定高效的表现，成为众多DCDC降压应用的理想选择。无论是在消费电子、工业控制还是通信设备中，它都能提供可靠、高效的电源解决方案。芯伯乐将持续致力于为客户提供高性能、高性价比的电源管理芯片，助力中国智造。
