宽压输入，高效稳压：XBL1509 DCDC降压转换器在机顶盒电源中的设计



      在现代机顶盒的紧凑机身内，一个高效、可靠的电源架构是实现稳定运行的基础。XBL1509作为一款经典的150KHz、3A 降压（Buck）DC/DC转换器，凭借其宽输入范围、高集成度和简易的设计，成为众多电源设计工程师的理想选择。


一、芯片简介：满足多样化供电需求

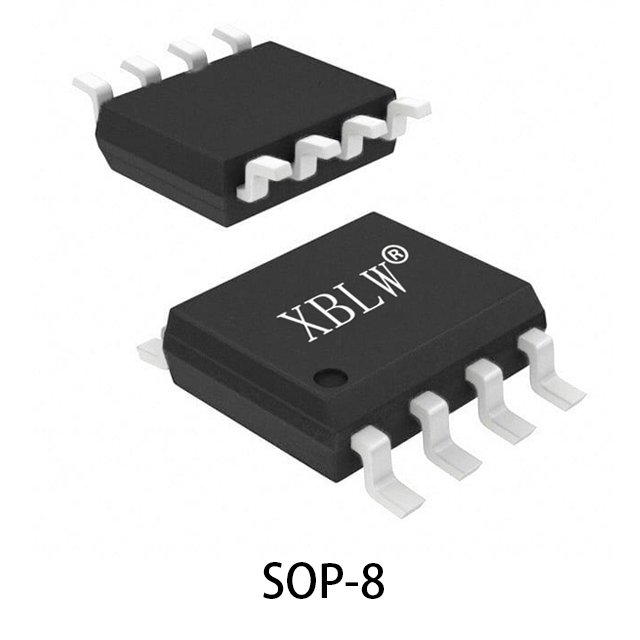

      XBL1509是一款单片集成电路，专为降压型DC/DC转换而设计，无需外接晶体管即可驱动高达3A的负载，极大地节省了电路板空间。它具备逻辑电平控制的关断功能，可实现低功耗待机模式。其内部补偿网络确保了良好的线路和负载调整率，简化了外部设计。该芯片提供固定输出（3.3V, 5V, 12V）和可调输出（1.23V-37V）多种版本，为标准SOP-8或散热增强型ESOP-8封装。

二、核心性能参数


输入电压范围：

4.5V至40V。此超宽范围使其能轻松适配从4.5V~40V通用适配器等多种输入源，为机顶盒提供了极大的电源兼容性。



输出电压：

可调版 (ADJ)：通过外部电阻设置，范围 1.23V 至 37V。

固定版：固定档位有3.3V，5V，12V。输出精度在±4%以内。



输出电流：

持续3A。满足主流机顶盒的峰值电流需求。



开关频率：

固定150KHz。相比更低频率的芯片，有助于使用体积更小的滤波元件（电感、电容）。



关键电气特性：

反馈基准电压 (ADJ版)：1.23V (典型值)。

效率：在典型工作条件下效率优异（5V输出时效率达83%），有效降低温升。

静态电流：关断模式下典型值仅50µA，有助于实现低待机功耗。

三、主要特性与优势

1.高度集成：

芯片内部集成了开关晶体管，提供完整的降压解决方案，外围电路极其简洁。

2.完善的保护机制：

过热关断：防止芯片因过温损坏。

电流限制：限制输出开关电流，提供过载保护。

3.关断/待机控制：

通过EN引脚可实现逻辑电平控制。关断时输入电流极低，便于满足机顶盒的能效标准。

4.内部补偿：

简化设计，无需外部补偿网络，确保了在各种工作条件下的稳定性。

四、在机顶盒中的典型应用场景

在机顶盒系统中，XBL1509可灵活应用于不同电压的器件：



核心电压转换：将适配器输入的12V电压，高效降为后续器件所需的多种电压。



系统电压生成：直接生成3.3V或5.0V（使用固定版），为DDR内存、Flash等外设前端的LDO提供纯净电源供电。



二级降压输入：若前端已有初级降压，可用XBL1509进行二次高效降压，为不同负载提供独立、干净的电源。

五、应用方案与电路设计要点

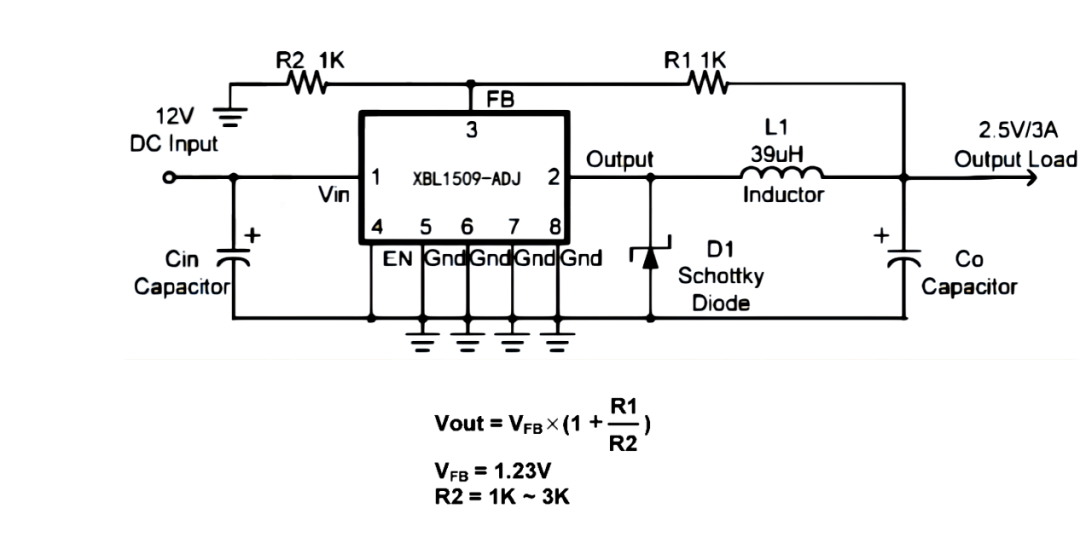

机顶盒电源电路原理图：



设计说明与关键元件选型：



1.电感 (L1)：

      选型依据：根据输入电压、输出电压和负载电流选择。输入40V输出3.3V/3A时，推荐47µH电感；输入20V输出5V/3A时，推荐68µH。


      关键参数：饱和电流必须大于芯片的峰值限流值，额定RMS电流需大于最大输出电流。

2.输出电容 (Cout)：

      作用：滤波和提供负载瞬态电流。

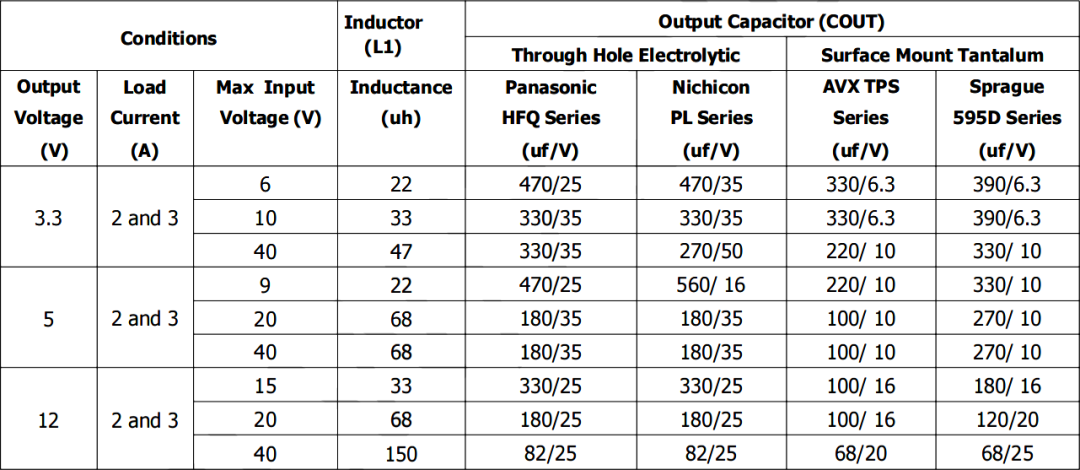

      示例：对于3.3V输出，推荐使用330µF/35V（电解电容）或220µF/10V（表面贴装钽电容）。对于其他输出电压电流的取值详细见下图：



3.续流二极管 (D1)：

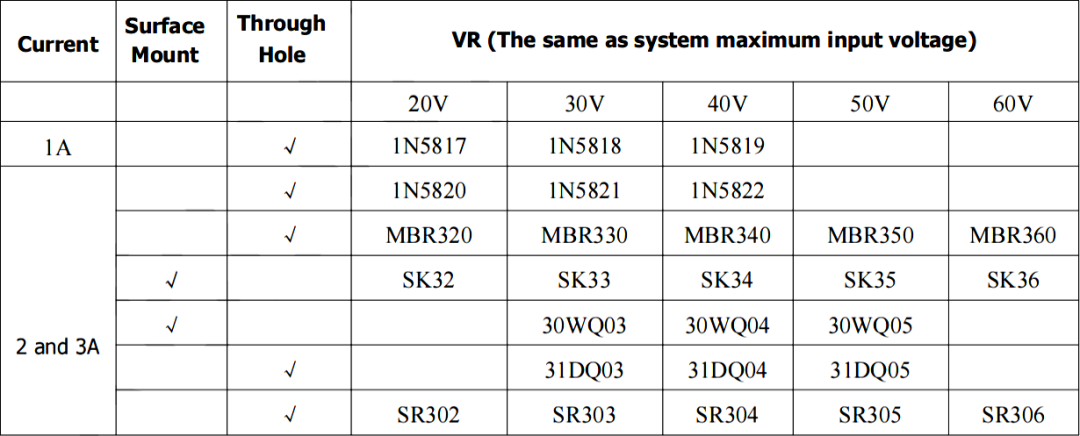

      选型：必须使用快速恢复或肖特基二极管。1A电流可选1N5819（40V），3A电流可选SK34或SR304（40V）。其反向耐压应不低于最大输入电压。



4.使能与延迟启动：





EN引脚可通过简单RC电路实现上电时序控制，避免多路电源上电冲击。若无需关断功能，可将EN引脚直接接地。



PCB布局与散热注意事项（至关重要）：

散热设计：XBL1509在高负载工作时需要良好的散热。必须将芯片的裸露焊盘充分焊接在PCB的铜箔上，并通过多个过孔连接到内部或背面的大面积接地/散热层，这是降低热阻的关键。



噪声隔离：反馈（FB）走线应远离电感和二极管等噪声源，并直接连接到反馈电阻端采样。开关节点（Output引脚）的铜箔面积应加以控制，以减少对外辐射。

六、总结



      XBL1509以其40V宽压输入、3A持续输出、高集成度与固定频率PWM控制的经典架构，在机顶盒电源设计中展现出强大的实用性和可靠性。其多版本输出电压选项为设计提供了灵活性，而完善的保护功能和低待机电流则确保了系统的安全与节能。
