构建高可靠的数据中心零配置带外管理体系

在数据中心运维体系中，带外管理网是独立于业务流量的关键容错通道，确保在主网络失效时仍能实现对设备的管控。传统方式依赖人工逐台配置静态IP与VLAN，耗时费力且易错。本文将从技术实现层面，解析一种基于开放网络协议与自动化服务的“即插即用”管理网解决方案。

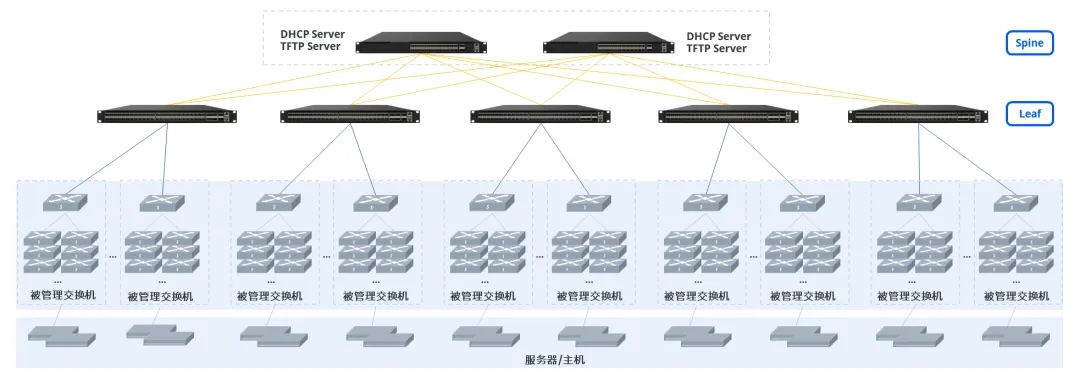

数据中心带外管理网架构

该方案基于运行SONiC的网络操作系统AsterNOS的交换机构建，其核心是在Spine交换机上集成DHCP Server与TFTP Server，实现集中化的地址分配与配置分发，无需外置管理节点。



DHCP Server：负责动态分配IP地址，并支持Option 82（中继代理信息选项），用于传递设备物理位置信息。

TFTP Server：用于存储和下发启动配置文件与设备专属配置。

支持设备：

• Spine交换机（如CX202P）作为管理与服务节点；
• Leaf交换机（如CX206Y）作为接入与中继节点。

数据中心带外管理网自动化上线流程

准备工作

本例所用到的设备为：

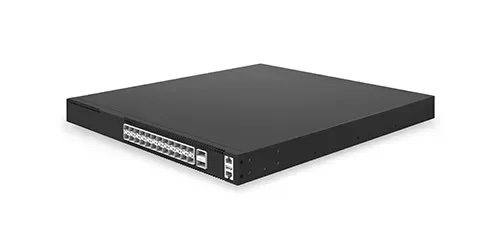

CX202P-24Y-M，2x100GE + 24x25GE QSFP28，作为管理网的Spine /核心交换机，运行TFTP server 和 DHCP server，支持 DHCP option82/66/671；

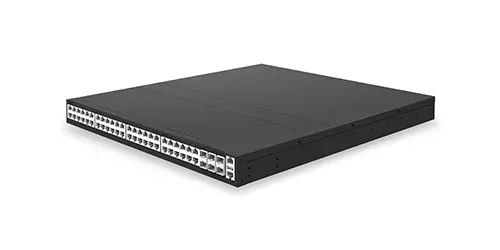

CX206Y-48GT-M，6x10GE+48x1GE RJ45，作为管理网的 Leaf/接入交换机，下连各类被管理设备；

以上交换机均搭载基于SONiC的 AsterNOS 网络操作系统，容器化架构，支持完备的数据中心/云化园区网络特性。

网络设备零配置上线

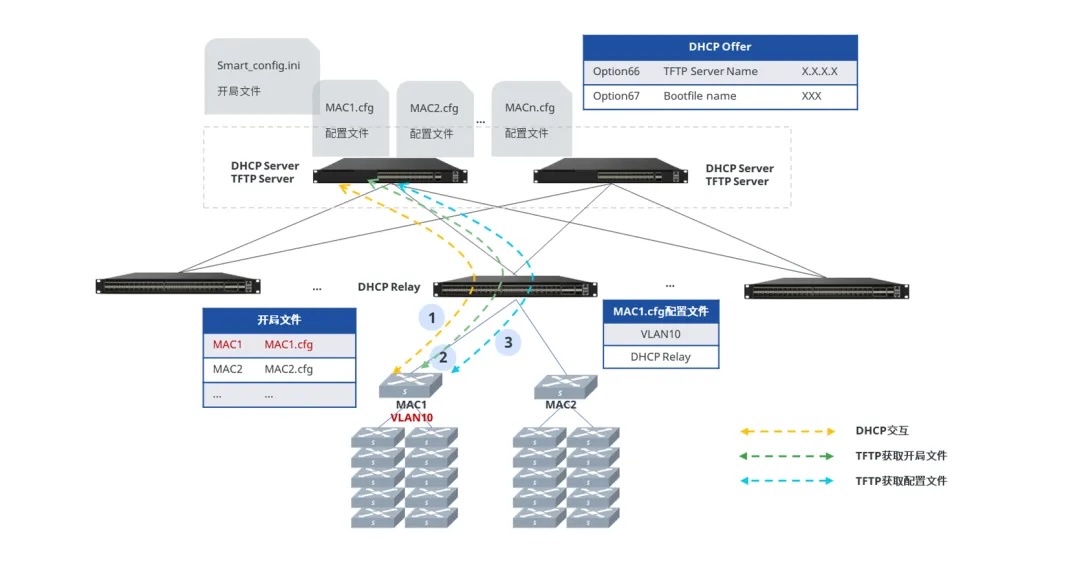

• 步骤1：发送DHCP请求，获取临时IP地址，并同时获得TFTP服务器地址及初始引导文件名（如Smart_config.ini）。
• 步骤2：从TFTP服务器获取引导文件，文件中根据设备MAC地址指定其专属配置文件名（格式如MACn.cfg）。
• 步骤3：根据配置文件名，再次从TFTP服务器下载最终配置文件并自动加载。该文件通常包含VLAN划分、接口配置及DHCP Relay设置，使其能为下层终端提供中继服务。

终端主机零配置上线



终端设备（服务器或其他主机）接入网络后，通过以下流程获得地址：

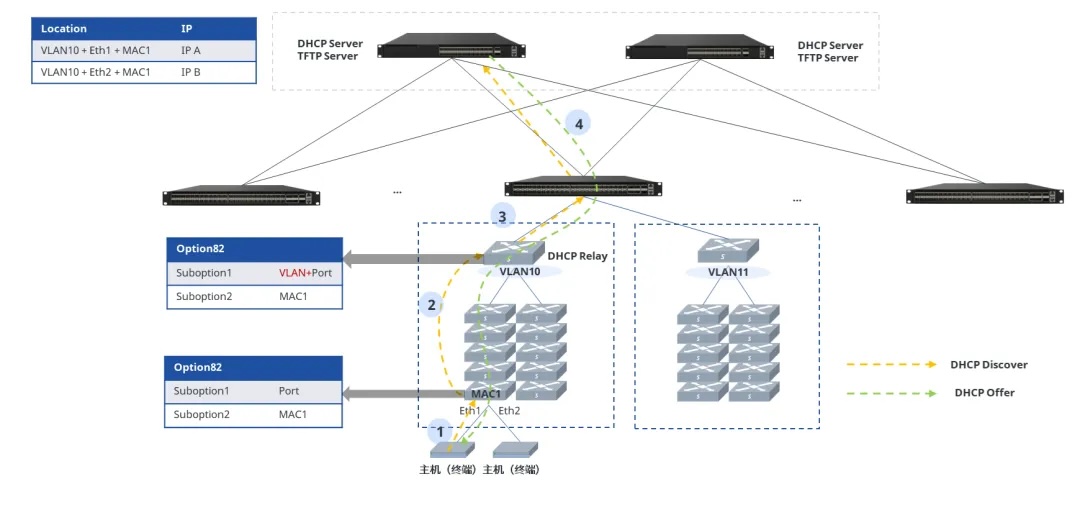

• 步骤1：终端发起DHCP Discovery广播请求。
• 步骤2：接入交换机（Leaf）在转发请求时，在报文Option 82字段中插入自身MAC地址、终端所连端口号及VLAN ID，形成唯一的“位置指纹”。
• 步骤3：Spine上的DHCP Server解析Option 82信息，从预定义的地址池中匹配并分配一个与该物理位置绑定的固定IP地址。
• 步骤4：终端获得IP，实现即插即用上线。此机制确保了IP地址的可追溯性，便于运维定位。

高可靠机制：双活DHCP服务器

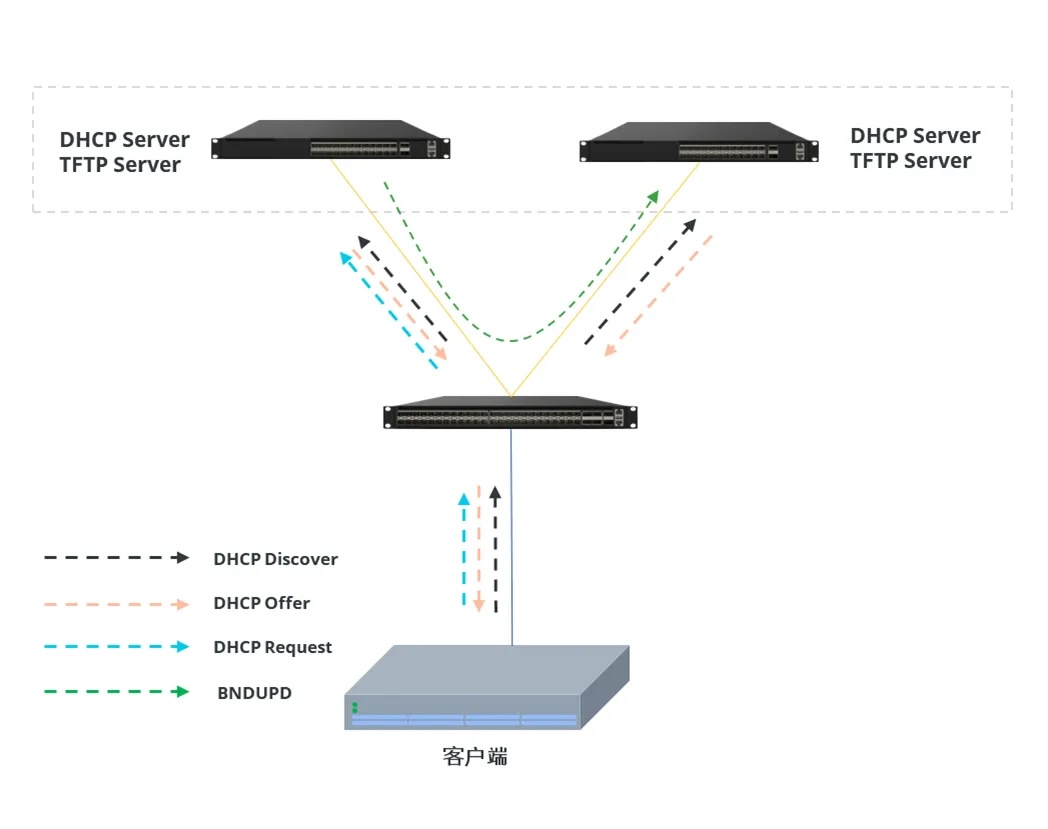

上述方案中，管理交换机和上行链路之外，DHCP server 也支持双活部署以提升业务可靠性：两台Spine交换机上都分别运行了DHCP服务器，并进行地址分配等相关信息的同步，当其中一台服务器出现故障，另一台服务器将继续从地址池中续订租约

正常状态：两台服务器同步地址池与租约信息，均可响应请求。客户端接受最先抵达的响应，服务器间同步分配记录，客户端到达任一个服务器均可以续租。

故障切换：当一台服务器故障时，另一台自动接管所有地址分配与续租请求，实现无缝切换，保障管理通道持续可用。

通过DHCP、TFTP等标准协议与Option 82扩展的深度应用，该方案构建了一个完全自动化、高可靠且易于运维的数据中心带外管理网络，代表了网络运维从“手动配置”向“策略驱动、自动执行”演进的重要技术实践。
