探索 HMC311ALP3E 增益模块 MMIC 放大器：特性、应用与设计要点

在电子工程的广阔领域中，放大器作为核心组件之一，其性能的优劣直接影响到整个系统的表现。今天，我们将聚焦于 HMC311ALP3E 这款增益模块 MMIC 放大器，深入探讨它的特性、应用场景以及相关的设计要点。

文件下载：HMC311ALP3E.pdf

产品概述

HMC311ALP3E 是一款采用表面贴装技术的单片微波集成电路（MMIC）放大器，支持从直流到 6GHz 的频率范围。它采用 16 引脚、3mm × 3mm 的 LFCSP 封装，这种小巧的封装形式使得它在空间受限的设计中具有很大的优势。该放大器既可以作为可级联的 50Ω 增益级使用，也能用于驱动ADI公司混频器的本振（LO），输出功率最高可达 17dBm。

卓越特性分析

功率与增益性能

• P1dB 输出功率：达到 15.5dBm，这意味着在实际应用中，当放大器接近 1dB 压缩点时，仍能提供稳定且较高的输出功率，保障信号的质量和强度。
• 增益表现：典型增益为 14.5dB，并且在不同频率范围内有着较为出色的表现。在直流到 1.0GHz 频率下最小增益为 13.0dB，能够满足大多数低频应用的增益需求；在 1.0GHz 到 4.0GHz 频率下最小增益为 12.5dB，4.0GHz 到 6.0GHz 频率下最小增益为 12.0dB，在较宽的频率范围内都能保持相对稳定的增益。
• 输出 IP3：高达 32dBm，较高的三阶交调截点表明该放大器具有良好的线性度，能够有效减少信号失真，保证多信号输入时的系统性能。

封装优势

采用 16 引脚、3mm × 3mm 且高度仅为 0.85mm 的 LFCSP 封装，不仅体积小，而且引脚布局合理。这种封装形式方便与其他电路元件进行集成，适用于各种对空间要求较高的设计场景。

稳定性与低功耗

• 增益温度稳定性：在不同频率段，增益随温度的变化很小。例如，在直流到 2.0GHz 频率下，典型的增益温度变化率为 0.005dB/°C，最大为 0.008dB/°C。这使得放大器在不同的环境温度下都能保持稳定的增益性能。
• 低功耗设计：仅需从 5V 电源中获取 56mA 的电流，就能实现出色的性能，对于那些对功耗有严格要求的应用来说，是一个非常理想的选择。

广泛应用场景

通信领域

• 蜂窝/PCS/3G 系统：在这些无线通信系统中，需要放大器对信号进行放大和处理，以确保信号能够准确地传输和接收。HMC311ALP3E 的高性能和宽频率范围使其能够很好地满足这些系统的需求。
• 固定无线与 WLAN：在固定无线接入和无线局域网中，放大器的性能直接影响到信号的覆盖范围和传输质量。该放大器的高增益和低失真特性有助于提高系统的整体性能。

有线电视与调制解调器

在 CATV 和电缆调制解调器中，需要对高频信号进行放大和处理。HMC311ALP3E 的宽频率范围和良好的线性度使其能够有效地处理这些信号，保证图像和数据的清晰传输。

微波通信

在微波通信系统中，对放大器的频率范围和增益稳定性有较高的要求。HMC311ALP3E 能够在 6GHz 的频率范围内提供稳定的增益，满足微波通信的需求。

电气规格详解

增益特性

不同频率范围下的增益有所差异，但整体保持在一个相对稳定的水平。工程师在设计时，需要根据具体的应用场景和频率要求，合理选择放大器的工作频段，以确保获得最佳的增益性能。

增益温度变化

随着频率的升高，增益随温度的变化率逐渐增大。在高温环境下使用时，需要考虑这种变化对系统性能的影响，并采取相应的补偿措施。

回波损耗与反向隔离

• 回波损耗：在不同频率范围内，输入和输出的回波损耗都有一定的要求。良好的回波损耗意味着信号在传输过程中的反射较小，能够提高信号的传输效率。
• 反向隔离：在直流到 6GHz 的频率范围内，反向隔离典型值为 18dB，这表明该放大器能够有效地抑制反向信号的干扰，提高系统的抗干扰能力。

  输出功率与截点

• P1dB 输出功率：在不同频率段有所变化，在设计时需要根据系统对输出功率的要求，选择合适的工作频率范围。
• 输出三阶交调截点（P3）：随着频率的升高，P3 逐渐降低。在处理多信号时，需要注意 P3 的变化对信号线性度的影响。

  噪声系数与供电电流

• 噪声系数：在直流到 6GHz 的频率范围内，典型噪声系数为 4.5dB，较低的噪声系数有助于提高系统的信噪比。
• 供电电流：供电电流在 55mA 到 74mA 之间，在设计电源电路时，需要确保能够提供稳定的电流，以保证放大器的正常工作。

引脚配置与功能

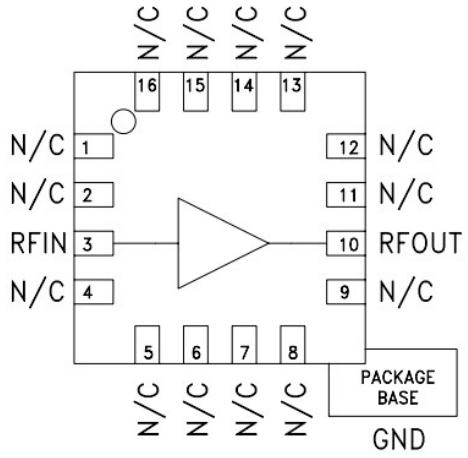

引脚配置

引脚功能说明

Pin Number	Mnemonic	Description
1,2,4 to 9,11 to 16	N/C	No Conect The NC pi may be conected t R grund.
3	RFIN	RF npu. The RI ni cpt n f i ii pd
10	RFOUT GND	RF Ouput and DO Bias for h uput tage. Package bottom must be connected to RF and DC ground.

在实际设计中，需要正确连接各个引脚，特别是 RFIN 和 RFOUT GND 引脚，以确保信号的正常输入和输出，同时要注意将未使用的 NC 引脚正确接地，以减少干扰。

总结与思考

HMC311ALP3E 作为一款高性能的增益模块 MMIC 放大器，具有出色的功率、增益、线性度和稳定性等特性，适用于多种通信和微波应用场景。在设计过程中，电子工程师需要充分考虑其电气规格和引脚配置，根据具体的应用需求进行合理的选择和设计。

你在实际使用 HMC311ALP3E 放大器时遇到过哪些问题？又是如何解决的呢？欢迎在评论区分享你的经验和见解。
