应用方案|安防摄像头（IPC）的步进马达及IR-CUT驱动芯片WD6208A方案描述

应用领域：安防摄像头（IPC）的步进马达及IR-CUT驱动。

一、功能介绍

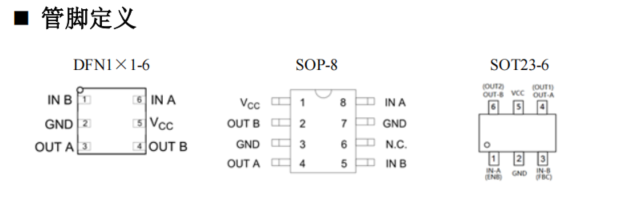

WD6208A是安防摄像头IR-CUT驱动单片集成双向马达驱动芯片，核心功能涵盖TTL逻辑电平精准控制电机正反转、强制制动及待机模式，可提供200mA持续/500mA峰值驱动电流，适配主流IR-CUT微型电磁铁/电机驱动需求；具备2V-18V宽电压适配（最大耐压30V）、＜1μA超低待机电流特性，内置续流二极管吸收反向冲击电流，提供DFN1×1-6、SOP-8、SOT23-6三种封装，实现滤光片昼夜精准切换的同时，保障设备7x24小时低功耗稳定运行。

二、基本特性

l 输出电流200mA（典型值）

l 有强制停止功能（输入双高时）

l 内置二极管吸收浪涌电流

l 极小的待机电流（输入双低时）

l 宽电压范围（2-18V）

l 可连接TTL逻辑控制

三、基本参数（规格书内容可提供PDF文档）
