随着电力电子系统向高压（800V+）、高频及高功率密度方向的演进，传统的机电式保护装置（如机械断路器、接触器及熔断器）在响应速度、电弧管理及维护成本方面逐渐显露出物理极限。深圳基本半导体（BASIC Semiconductor）推出的 BMZ0D60MR12L3G5 1200V 碳化硅（SiC）MOSFET 模块，凭借其独特的“高芯片容量限制+标准封装”设计理念，成为了下一代固态电路保护领域的关键器件。

倾佳电子对该模块进行了详尽的技术拆解与应用价值分析。研究发现，BMZ0D60MR12L3G5 并非传统的逆变器用功率模块，而是一款为低导通损耗和高浪涌耐受优化的特种开关器件。其核心产品力体现在极低的导通电阻（约 1.0 mΩ 模组端子对端子）与巨大的芯片电流能力（1140 A）之间的组合，这一设计虽然受到封装端子电流（280 A）的持续通流限制，但却完美契合了固态断路器（SSCB）和电池断路单元（BDU）对“短时高过载、极速切断”的严苛工况需求。

通过引入高性能氮化硅（Si3​N4​）AMB 陶瓷基板与 Press-Fit 压接技术，该模块在解决 SiC 器件固有的“热-机械”应力问题上展现了卓越的可靠性。倾佳电子剖析其电气特性、封装工艺，并结合具体的 SSCB 和 BDU 应用场景，量化其相对于传统方案的技术优势与经济价值。

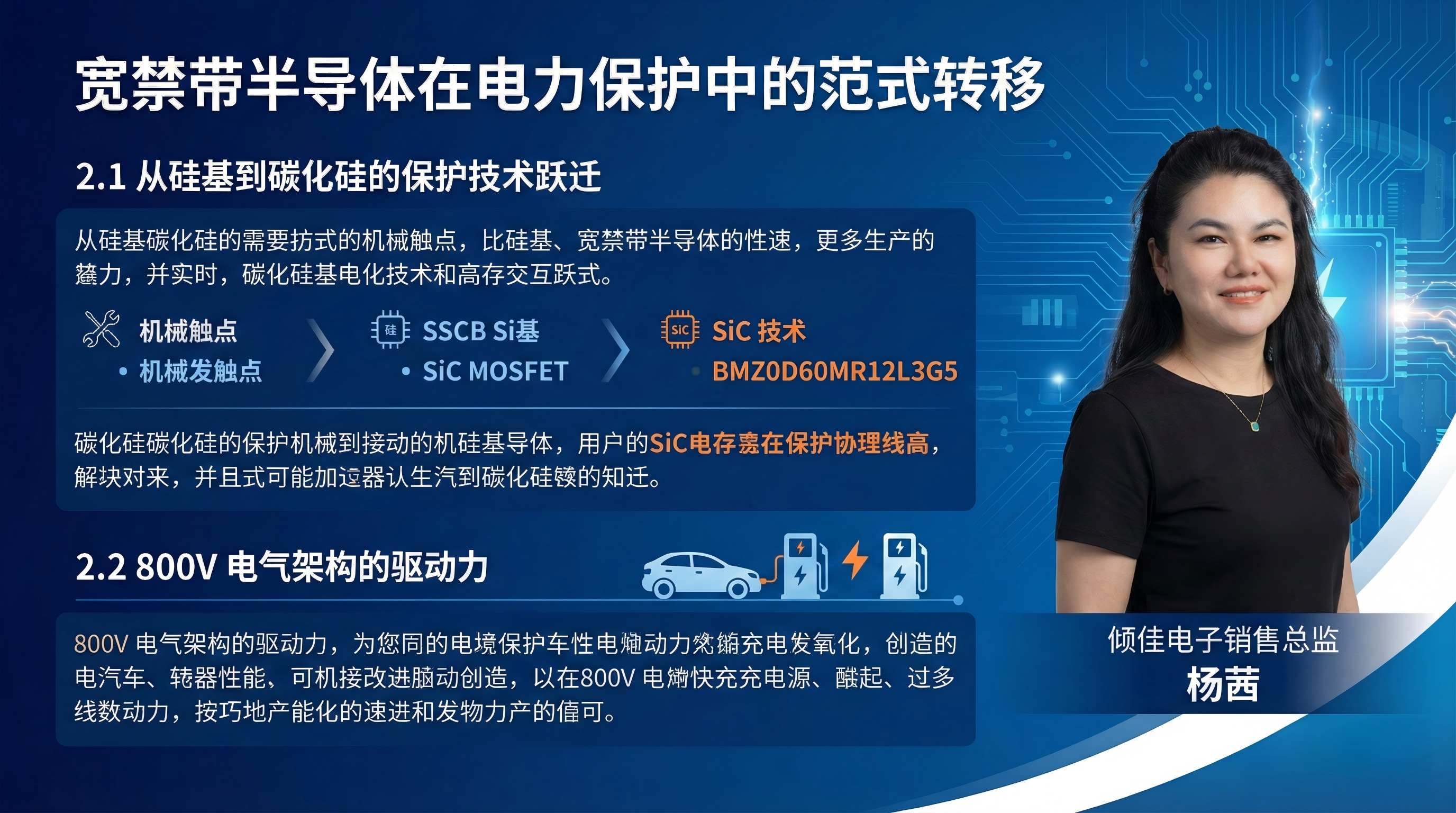

2. 宏观背景：宽禁带半导体在电力保护中的范式转移

2.1 从硅基到碳化硅的保护技术跃迁

在传统的电力分配系统中，故障隔离依赖于机械触点的物理分离。然而，在直流微网（DC Microgrid）和电动汽车（EV）的高压直流系统中，由于缺乏电流过零点（Zero Crossing），机械断路器面临严峻的灭弧挑战。电弧不仅会烧蚀触点，延长切断时间（通常为 10ms - 100ms 级别），还可能引发火灾风险 。

相比之下，基于功率半导体的固态断路器（SSCB）能够实现微秒级（μs）的故障切断。然而，在 SiC 技术成熟之前，SSCB 主要依赖硅基 IGBT 或 GTO。由于 IGBT 存在固有的集电极-发射极饱和压降（VCE(sat)​，通常约 1.5V - 2.0V），在大电流运行时会产生巨大的导通损耗（例如 500A 时产生 ~1000W 热量），导致散热系统极其庞大且昂贵 。

SiC MOSFET 的出现从根本上改变了这一公式。由于其具备单极性导电特性，SiC MOSFET 表现为纯电阻性（RDS(on)​）。BMZ0D60MR12L3G5 的推出，正是为了利用 SiC 的低阻特性（~1 mΩ），将 500A 时的压降降低至 0.5V，从而将损耗降低 75% 以上，使得无风扇或轻量化散热的固态保护成为可能。

2.2 800V 电气架构的驱动力

汽车行业正加速向 800V 高压架构转型，以支持 350kW+ 的超级快充。高电压意味着更严苛的绝缘要求和更大的潜在短路能量。传统的直流接触器在高压直流切断时容易发生触点粘连（Welding），且无法在短路发生的瞬间限制电流上升率（di/dt）。这使得具备主动限流和极速关断能力的 SiC 功率模块成为保障 800V 平台安全的核心组件 。

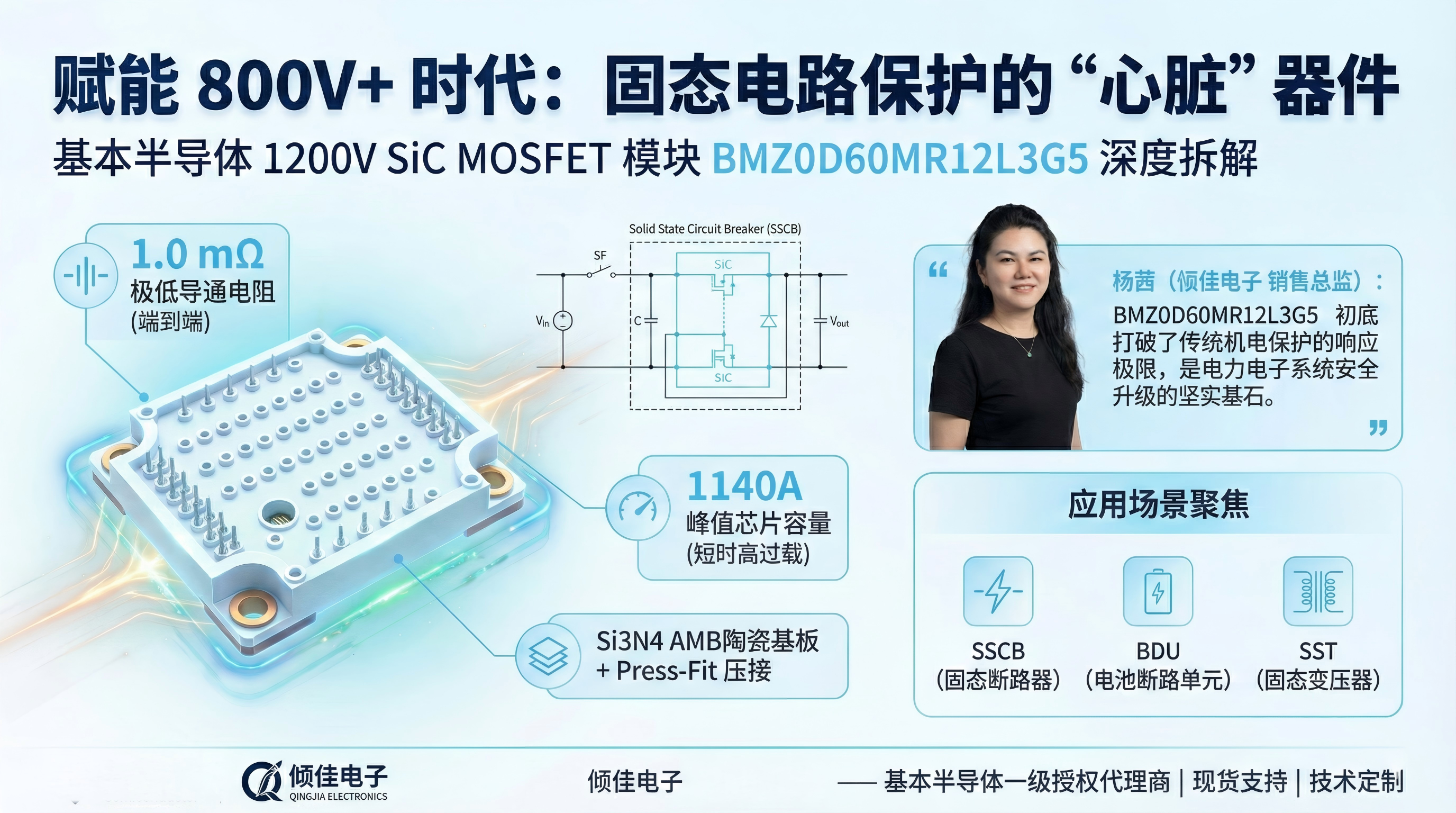

3. BMZ0D60MR12L3G5 产品力深度解构

BMZ0D60MR12L3G5 是一款基于 L3 封装的 1200V SiC MOSFET 模块。不同于为高频开关优化的半桥模块，该产品的设计哲学在于极致的通流能力与热稳定性。

3.1 电气架构与核心参数分析

根据基本半导体发布的技术规格书 ，该模块采用单开关（Single Switch）拓扑，内部并联了大量的 SiC MOSFET 晶圆，以实现极低的导通电阻。

表 1：BMZ0D60MR12L3G5 核心电气参数概览

参数名称	符号	数值 / 额定值	技术含义与应用解读
漏源电压	VDSS​	1200 V	适配 800V 电池系统及 1000V 直流微网，留有充足的电压降额余量。
芯片连续漏极电流	ID​ (Chip)	1140 A (TC​=100∘C)	核心亮点：极大的硅基底容量，确保了在短路瞬间拥有巨大的热容和安全工作区（SOA）。
端子连续电流限制	ITerm​	280 A	物理瓶颈：受限于 Press-Fit 端子的载流能力。这导致模块在持续运行时必须降额使用，但在脉冲应用中潜力巨大。
导通电阻	RDS(on)​	1.0 mΩ (Typ @ 25∘C)	端子到端子的总电阻。极低的阻值意味着在额定电流下的发热量极低。
脉冲漏极电流	ID,pulse​	2280 A	定义了 SSCB 应用中的最大故障切断能力上限。
开关能量	Eon​/Eoff​	349 mJ / 459 mJ	相对较高，表明该模块并非为 MHz 级高频开关设计，而是为了换取更低的导通损耗。
短路承受时间	tSC​	(通常 < 3 μs)	虽未直接列出，但高电流密度 SiC 器件通常短路耐受时间较短，需配合快速驱动保护 。

3.1.1 “1140A 芯片 vs. 280A 端子”的设计悖论与策略意义

该模块最引人注目的特征是芯片电流能力（1140 A）与端子电流能力（280 A）之间近 4 倍的差异。在传统的逆变器设计中，这种设计被视为一种“浪费”，因为昂贵的 SiC 晶圆能力无法被完全输出。然而，在**固态断路器（SSCB）**应用中，这种设计是极具战略意义的：

热容缓冲（Thermal Buffer）： 当短路发生时，电流会在几微秒内飙升至数千安培。此时热量主要聚集在芯片结温（Tj​）上，来不及传导至散热器。巨大的芯片面积提供了更大的瞬态热容，使得器件能够承受巨大的短路能量冲击而不致炸裂，为检测电路争取宝贵的 1-2 微秒动作时间。

低阻抗导通： 并联更多的芯片不仅仅是为了电流，更是为了降低 RDS(on)​。即使端子限制了电流只能跑到 280A，但 1140A 级别的芯片并联带来的 1.0 mΩ 超低电阻，使得模块在 280A 满载时的导通损耗仅为 2802×0.001=78.4W，远低于同等规格 IGBT 的损耗，极大地简化了散热设计。

3.1.2 导通电阻的温度特性

SiC MOSFET 的 RDS(on)​ 随温度上升而增加。BMZ0D60MR12L3G5 从 25°C 下的 1.0 mΩ 上升至 175°C 下的 1.8 mΩ 7。这种正温度系数特性有利于多芯片并联时的自动均流（热的芯片电阻变大，电流自动流向冷的芯片），防止局部过热。相比之下，部分 IGBT 技术呈现负温度系数，容易导致热失控。对于长期处于导通状态的保护器件，SiC 的这一特性至关重要。

3.2 L3 封装技术与机械特性

BMZ0D60MR12L3G5 采用了尺寸为 60mm × 70mm × 16mm 的标准工业封装，基本半导体将其定义为“L3”封装 。这一封装形式旨在兼容行业标准的安装孔位，同时提供比传统 TO 单管更高的集成度和比大型模块（如 EconoDUAL）更紧凑的体积。

3.2.1 Press-Fit（压接）端子技术

模块的 D1T/D2T（漏极）和 KS1/KS2（源极）等端子均采用 Press-Fit 压接针脚。

机械结构分析： 根据机械图纸 ，高电流端子（D1T, D2T）采用了多针脚并联设计。

电流能力瓶颈： 单个 Press-Fit 针脚的持续载流能力通常在 30A - 50A 左右（取决于 PCB 铜厚和温升要求）。5 针并联理论上可达 150A-250A，加上安全余量和热耦合效应，数据手册给出的 280A 端子限制是基于物理连接的散热极限。

可靠性优势： 相比于焊接，Press-Fit 通过冷焊（Cold Welding）技术实现了气密性连接，避免了焊料疲劳和空洞问题，其 FIT（故障率）通常比焊接连接低一个数量级 。这对于经历频繁热冲击的汽车级应用至关重要。

3.2.2 高性能氮化硅（Si3​N4​）AMB 基板

该模块采用了活性金属钎焊（AMB）工艺的 Si3​N4​ 陶瓷基板

热导率与机械强度的平衡： Si3​N4​ 的热导率（~90 W/mK）虽然低于氮化铝（AlN, ~180 W/mK），但其断裂韧性（Fracture Toughness）是 AlN 的两倍以上，抗弯强度更是氧化铝（Al2​O3​）的三倍 。

应用价值： 在 SSCB 应用中，短路瞬间产生的剧烈温升会在芯片与基板之间产生巨大的剪切应力。普通的 DBC 基板容易在此类极端工况下发生铜层剥离或陶瓷碎裂。Si3​N4​ AMB 基板提供了极高的机械鲁棒性，确保模块能够承受反复的短路冲击测试而不失效，这是车规级可靠性的基石 。

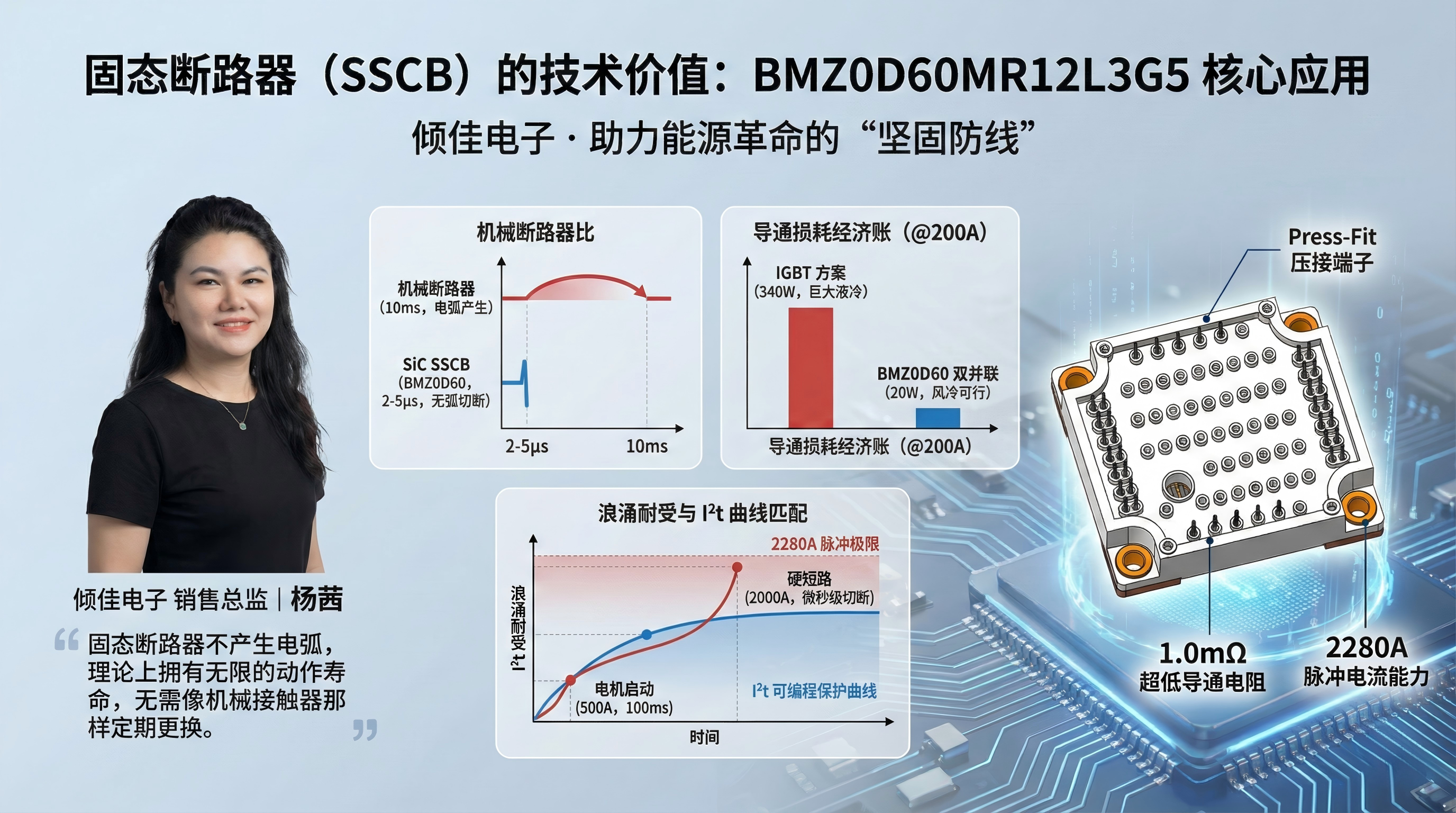

4. 应用场景一：固态断路器 (SSCB) 的技术价值

固态断路器是 BMZ0D60MR12L3G5 的首要目标市场。传统的机械断路器虽然导通损耗几乎为零，但在响应速度和寿命上存在短板。

4.1 解决痛点：速度与电弧

在 800V 直流系统中，故障电流上升率（di/dt）极高。假设回路电感为 5μH，电压 800V，短路时电流上升率可达 160A/μs。机械断路器 10ms 的动作时间意味着故障电流可能达到数千甚至上万安培，对电池和线缆造成不可逆损伤。

微秒级关断： BMZ0D60MR12L3G5 的开关时间为纳秒级（td(off)​≈300ns）。配合快速检测电路，SSCB 可在 2-5 μs 内切断故障，将故障电流限制在极低水平（例如 500A 以内），从而大幅降低对系统其他部件的冲击。

无弧切断： 固态开关没有物理触点，切断过程不产生电弧，消除了火灾隐患，且理论上拥有无限的动作寿命，无需像机械接触器那样定期更换。

4.2 突破瓶颈：导通损耗的经济账

过去阻碍 SSCB 普及的最大障碍是运行成本（电费）和散热成本。

IGBT 方案： 假设使用 1200V IGBT，在 200A 电流下压降约 1.7V，功耗 P=200×1.7=340W。这需要巨大的液冷系统。

SiC 方案（BMZ0D60）： 利用 1.0 mΩ 电阻，200A 时功耗仅为 40W。如果采用两个模块并联，电阻降至 0.5 mΩ，功耗仅为 20W。这种量级的发热完全可以通过风冷甚至利用机箱外壳散热解决，使得 SSCB 在总拥有成本（TCO）上开始具备竞争力 。

4.3 浪涌耐受与 I²t 曲线匹配

断路器不仅要切断短路，还要能耐受下游负载启动时的浪涌电流（Inrush Current）。BMZ0D60MR12L3G5 的 2280A 脉冲电流能力赋予了设计者极大的灵活性。设计者可以通过栅极驱动电路编程实现特定的 I2t 跳闸曲线，既能容忍毫秒级的电机启动电流（例如 500A 持续 100ms），又能对 2000A 的硬短路实现微秒级切断。这种可编程的保护特性是机械断路器无法实现的。

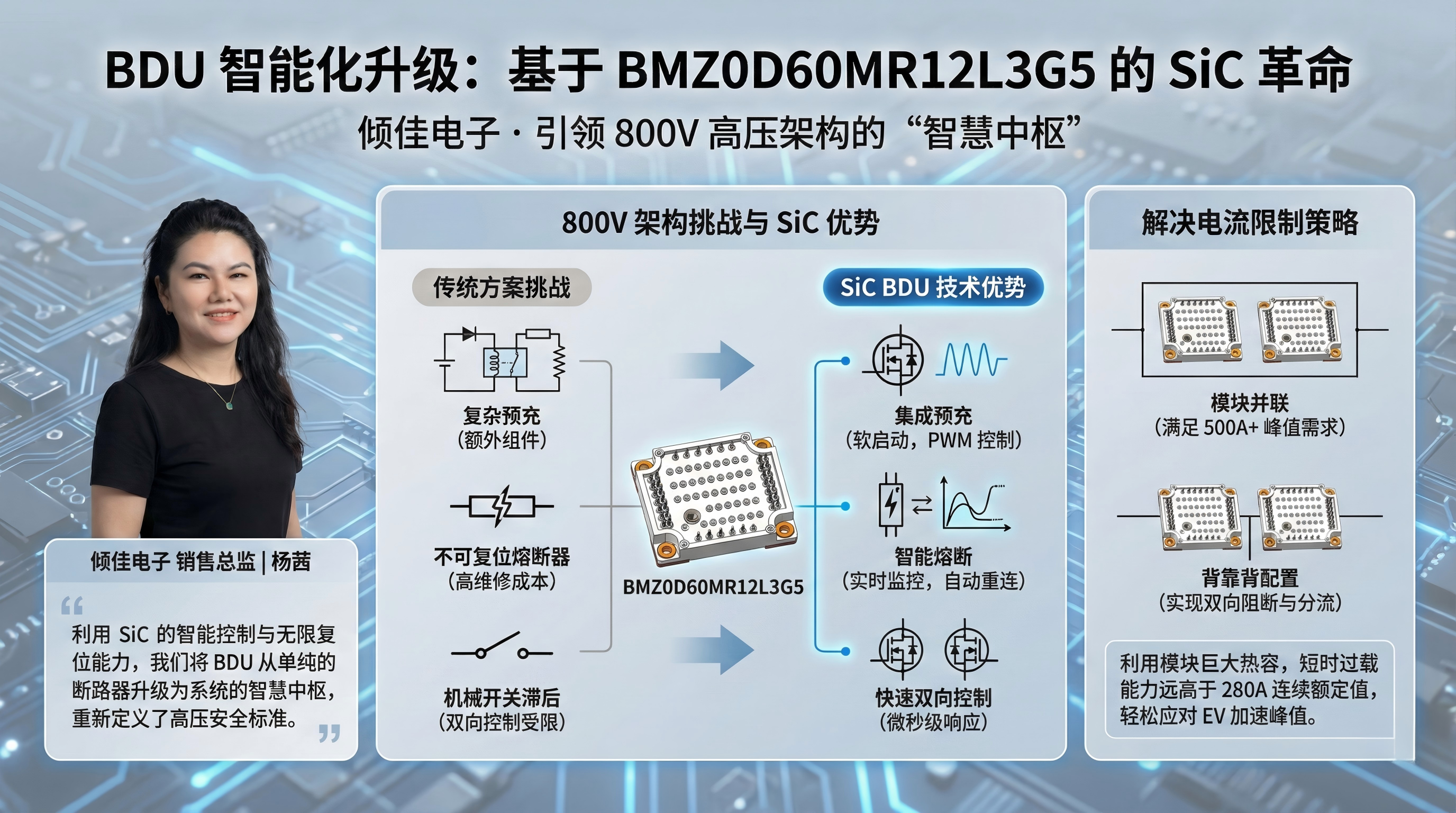

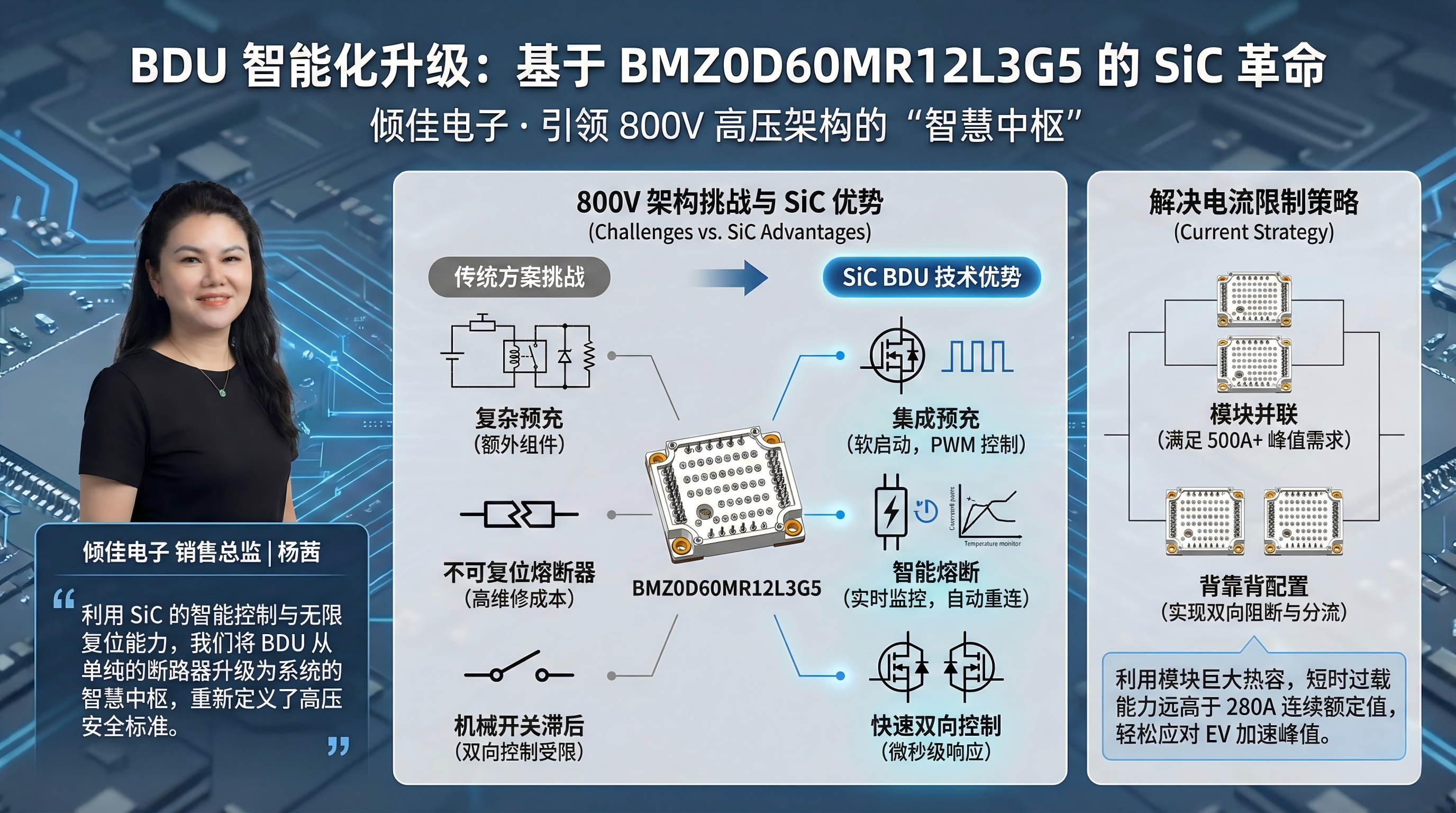

5. 应用场景二：电池断路单元 (BDU) 的智能化升级

在电动汽车的 BDU 中，BMZ0D60MR12L3G5 主要用于替代传统的主正/主负接触器（Main Contactors）和熔断器（Pyro-fuse）。

5.1 800V 架构下的 BDU 挑战

随着 EV 平台迈向 800V，传统方案面临巨大压力：

预充电路复杂： 传统方案需要额外的高压继电器和电阻来给电容预充电，防止主接触器闭合时发生粘连。

不可复位性： 传统的火工熔断器（Pyro-fuse）动作迅速但不可复位，一旦误触发，车辆即瘫痪，维修成本极高。

双向控制： 车辆需要在驱动（放电）和回收（充电）模式下快速切换，机械接触器动作慢且无法控制电流方向。

5.2 SiC BDU 的技术优势

利用 BMZ0D60MR12L3G5 构建全固态 BDU 具有以下优势：

集成预充功能： 通过 PWM 控制 SiC MOSFET 的栅极，可以线性地控制导通程度，实现“软启动”，从而省去独立的预充继电器和电阻，减少 BDU 内部的元件数量和体积 。

智能熔断（Smart Fusing）： 模块内部集成了 PTC 热敏电阻 ，BMS 可以实时监控接触点的温度和电流。如果检测到过流，系统可以先尝试降低功率（De-rating），只有在危急时刻才触发切断。切断后，如果是瞬时故障，系统可以尝试自动重连（Re-closing），大大提高了车辆的可用性。

解决电流限制： 虽然 280A 的端子电流对于高性能 EV（峰值可能达 500A+）看似不足，但考虑到 EV 的峰值加速通常只持续几秒钟，而 280A 是“连续”额定值。在实际应用中，利用模块巨大的热容，短时过载能力通常远高于连续值。此外，BDU 设计通常会采用两个模块并联或背靠背（Back-to-Back）配置来实现双向阻断和分流，从而轻松满足 500A+ 的需求 。

6. 实施挑战与设计建议

尽管 BMZ0D60MR12L3G5 性能强劲，但在实际工程应用中需注意以下几点：

6.1 端子热管理

280A 的端子限制是硬物理约束。在设计 300A+ 的 BDU 或 SSCB 时：

PCB 设计： 必须使用厚铜 PCB（例如 4oz 或 6oz），并在 Press-Fit 针脚周围布置大量的散热过孔，将热量导出到内层或底层的汇流排。

散热策略： 虽然芯片发热小，但端子发热可能成为瓶颈。建议在模块端子正上方设计风道或贴合导热垫。

6.2 栅极驱动设计

驱动 1140A 的 SiC 芯片阵列需要强大的驱动电流能力。

快速保护： 必须配置去饱和检测（Desat）或基于分流器的快速过流保护，最好是2LTO两级关断，确保在短路发生后 2-3 μs 内关断栅极。

6.1 并联均流

在 BDU 应用中若需并联使用，需特别注意母线排（Busbar）的对称性设计。由于 SiC 开关速度极快，微小的杂散电感差异（Lσ​）都会导致动态电流严重不平衡，可能导致单管过载损坏。

7. 结论

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

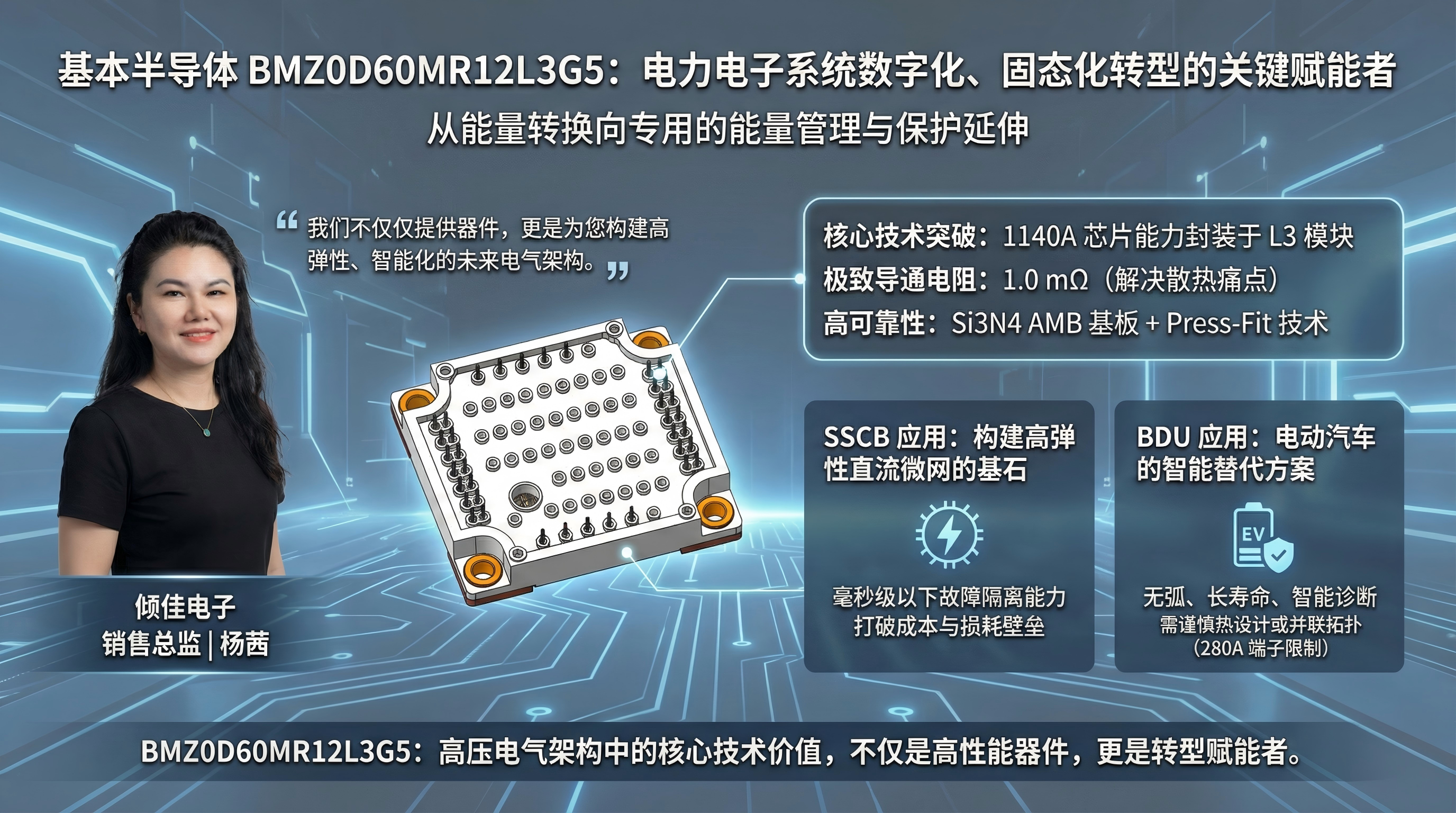

基本半导体 BMZ0D60MR12L3G5 碳化硅功率模块代表了功率半导体行业的一个重要趋势：从通用的能量转换向专用的能量管理与保护延伸。

通过将 1140A 的芯片能力封装在 L3 模块中，该产品成功打破了 SiC 用于固态断路器的成本与损耗壁垒。其 1.0 mΩ 的极致导通电阻解决了传统方案的散热痛点，而 Si3​N4​ AMB 基板与 Press-Fit 技术的结合则筑牢了车规级的可靠性防线。

在 SSCB 应用中，它赋予了电网毫秒级以下的故障隔离能力，是构建高弹性直流微网的基石；在 BDU 应用中，它为电动汽车提供了一种无弧、长寿命且具备智能诊断能力的替代方案，虽然 280A 的端子限制要求工程师在系统集成时需谨慎进行热设计或采用并联拓扑，但其带来的安全性与智能化提升，足以证明其在高压电气架构中的核心技术价值。

综上所述，BMZ0D60MR12L3G5 不仅是一款高性能的功率器件，更是电力电子系统向数字化、固态化转型的关键赋能者。
