1. 绪论：能源变革下的销售战略升级

1.1 倾佳电子的行业定位与使命

作为聚焦新能源与电力电子变革的核心推动者，深圳市倾佳电子有限公司（以下简称“倾佳电子”）不仅是元器件的分销商，更是技术转型的布道者 。在“双碳”战略（碳达峰、碳中和）的宏观背景下，电力电子行业正经历着从传统硅（Si）基器件向以碳化硅（SiC）为代表的宽禁带（WBG）半导体迁移的历史性跨越。对于倾佳电子的销售团队而言，深刻理解电力电子的底层逻辑、掌握整流与逆变的核心技术、并能精准阐述基本半导体（BASiC Semiconductor）产品的技术优势，是从单纯的“器件销售”向“解决方案顾问”转型的关键 。

电力电子技术的核心在于电能的高效转换与控制。无论是光伏电站发出的直流电并入电网，还是电动汽车（EV）电池中的直流电驱动交流电机，亦或是储能系统在电网与电池间的能量吞吐，都离不开整流（AC-DC）、逆变（DC-AC）以及直流变换（DC-DC）这三大核心环节 。传统的硅基IGBT（绝缘栅双极型晶体管）在过去几十年中主导了高压高功率市场，但受限于材料物理特性，其开关损耗和导通损耗已接近理论极限，难以满足现代系统对高效率、高功率密度和小型化的苛刻要求 。

1.2 碳化硅：打破物理极限的关键

碳化硅器件的出现，为电力电子系统带来了革命性的性能提升。相比于硅，碳化硅拥有3倍的禁带宽度、10倍的击穿场强和3倍的热导率 6。这些物理特性转化为实际应用价值时，意味着器件可以做得更薄、耐压更高、散热更好，并且能够以极高的频率进行开关动作而仅产生极低的热量。对于我们的客户——无论是光伏逆变器制造商、充电桩企业还是工业驱动设计商——这意味着更小的散热器、更轻的磁性元件（电感、变压器）以及显著降低的系统总拥有成本（TCO） 。

培训手册将深入剖析整流与逆变的物理机制，解构常见的电路拓扑，并结合基本半导体（BASiC）的BMF系列模块（如BMF540R12MZA3、BMF240R12E2G3等）的实测数据，为销售团队提供一套逻辑严密、数据详实的客户沟通体系与技术底座。

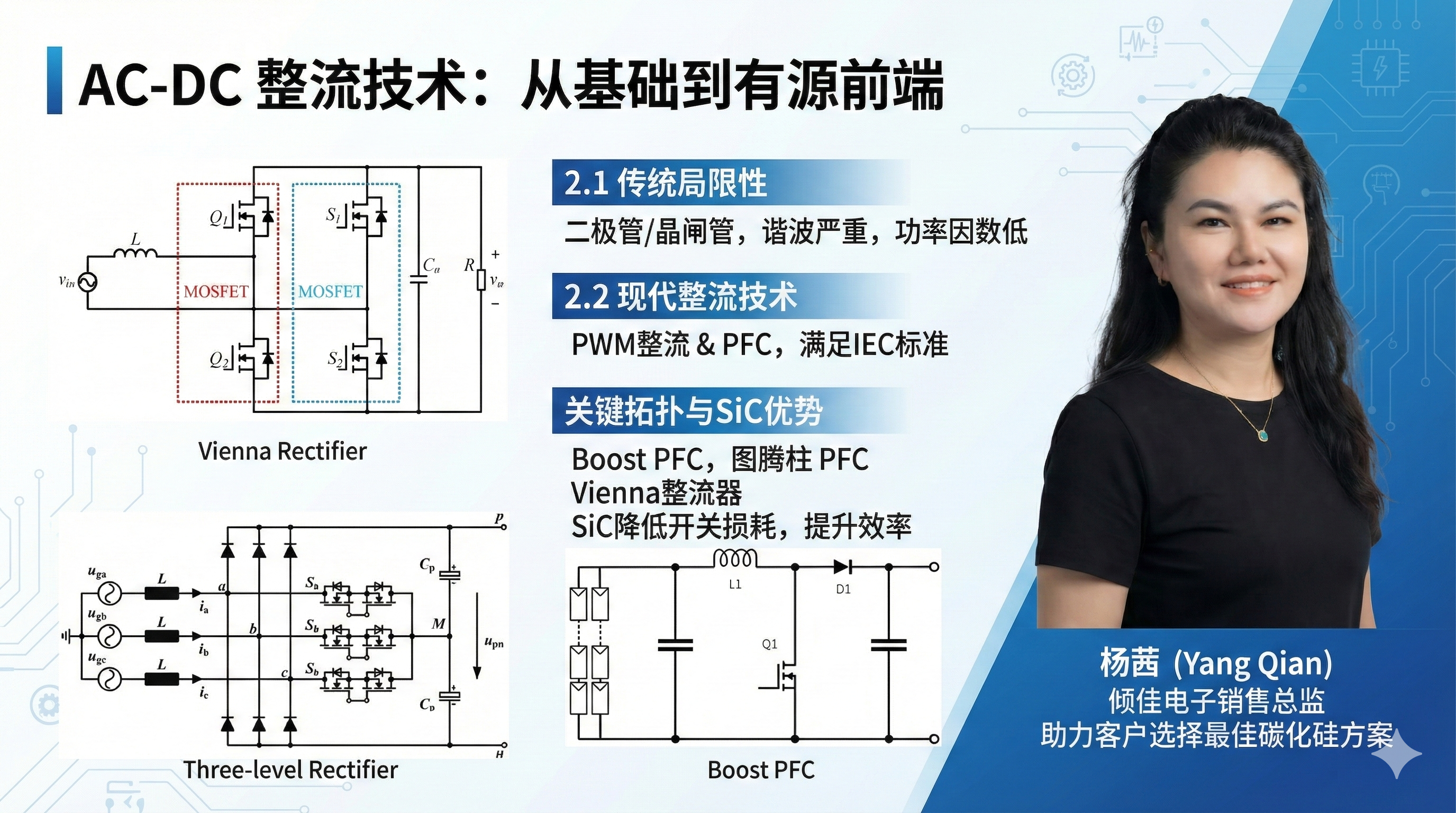

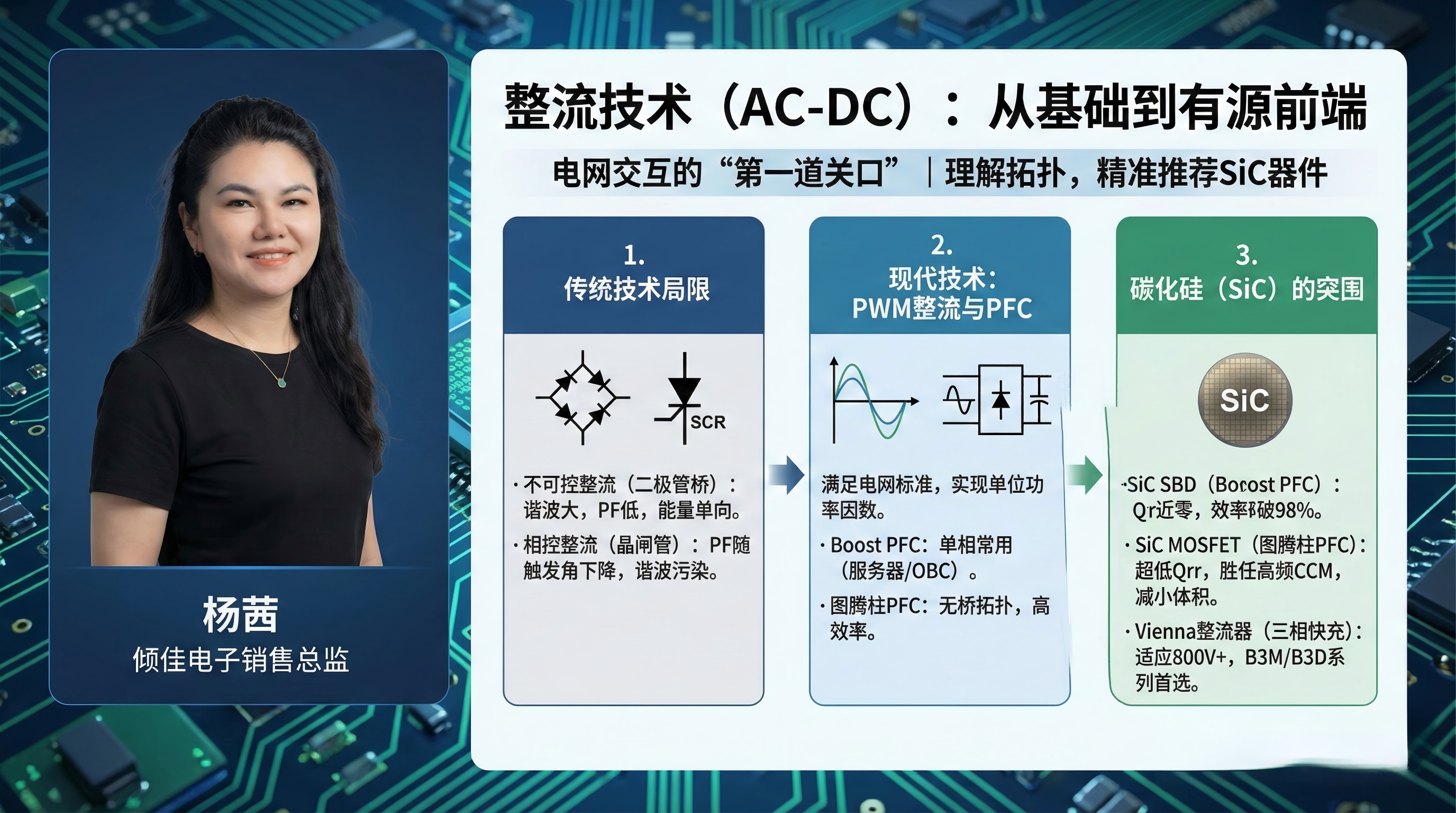

2. 整流技术（AC-DC）：从基础到有源前端

整流是将方向随时间周期性变化的交流电（AC）转换为方向恒定的直流电（DC）的过程，它是电力电子系统与电网交互的“第一道关口” 。对于销售人员而言，理解客户采用何种整流拓扑，直接决定了推荐何种规格的碳化硅器件（是二极管、MOSFET还是模块）。

2.1 传统整流技术的局限性

在早期的工业应用中，整流主要依赖于二极管或晶闸管（SCR）。

2.1.1 不可控整流：二极管桥

最基础的整流电路是单相或三相二极管桥式整流器。

工作原理：利用二极管的单向导电性，仅允许电流向一个方向流动。在三相桥中，任意时刻只有阳极电位最高和阴极电位最低的两只二极管导通 。

市场痛点：这种拓扑虽然成本低廉，但存在严重的功率因数（PF）问题。它会向电网注入大量的谐波电流，导致电网电压畸变，且无法调节直流侧电压。更关键的是，能量只能单向流动（从电网到负载），无法实现能量回馈（如电机刹车能量回馈电网） 。

2.1.2 相控整流：晶闸管（SCR）

为了调节直流电压，工业界引入了晶闸管。通过控制触发角（Firing Angle），可以改变输出电压的平均值。然而，随着触发角的增大，系统的功率因数会急剧下降，且谐波污染依然严重。在对电能质量要求日益严格的今天，这种方案在新建的高端设备中正逐渐被淘汰 。

2.2 现代整流技术：PWM整流与PFC

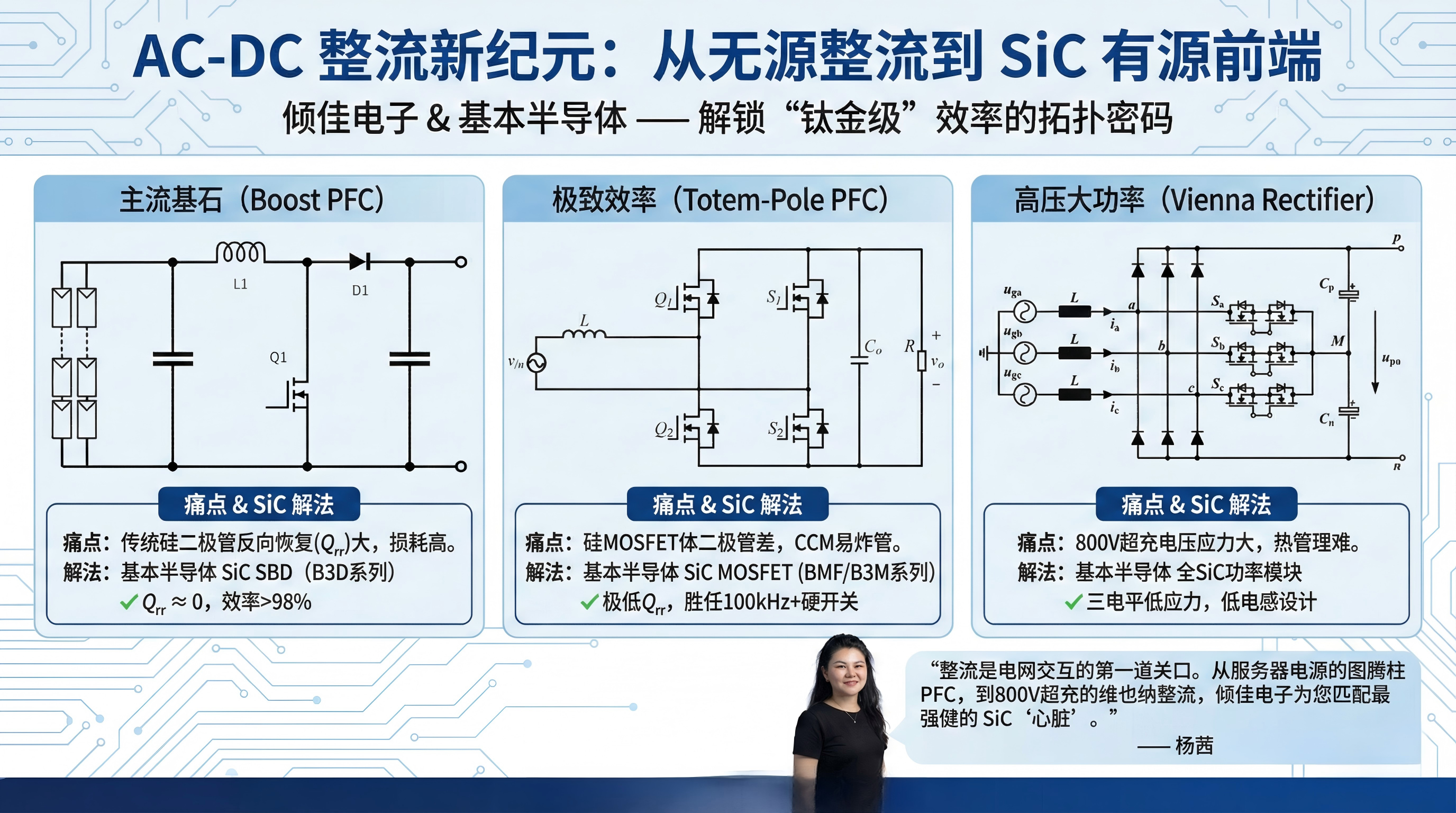

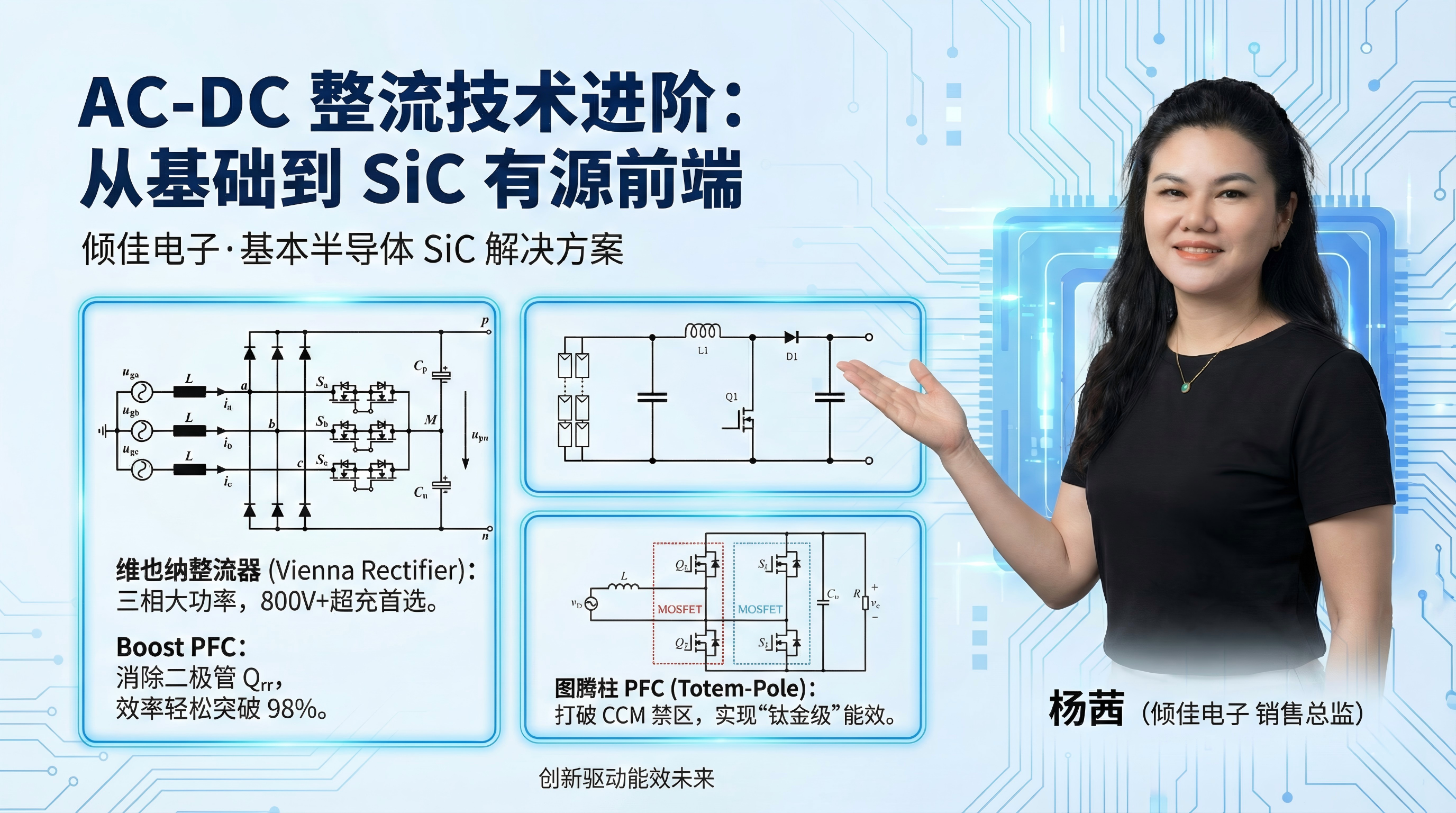

为了满足电网谐波标准（如IEC 61000-3-2）并实现单位功率因数，现代电源设计普遍采用脉宽调制（PWM）整流技术，即功率因数校正（PFC）电路。这是碳化硅器件大展身手的主战场。

2.2.1 Boost PFC（升压型功率因数校正）

这是最常见的单相PFC拓扑，广泛应用于服务器电源、车载充电机（OBC）的前级。

拓扑结构：由整流桥、电感、开关管（MOSFET/IGBT）和快恢复二极管组成。

SiC的切入点：在传统的硅基设计中，续流二极管的反向恢复电荷（Qrr​）会导致巨大的开关损耗。采用碳化硅肖特基二极管（SiC SBD） ，如基本半导体的B3D系列，由于其多数载流子导电特性，Qrr​几乎为零 7。这不仅消除了二极管的反向恢复损耗，还大幅降低了主开关管的开通损耗，使得系统效率能够轻松突破98% 。

2.2.2 图腾柱PFC（Totem-Pole PFC）

这是一种无桥PFC拓扑，它省去了输入端的整流二极管桥，从而进一步减少了导通路径上的压降，是实现“钛金级”（96%以上）效率的关键拓扑。

技术瓶颈与SiC的突围：在传统的硅MOSFET中，由于体二极管的反向恢复特性极差（Qrr​极高），一旦工作在连续导通模式（CCM），会发生灾难性的直通电流，导致器件烧毁。因此，硅MOSFET难以用于CCM图腾柱PFC。

SiC MOSFET的价值：基本半导体的SiC MOSFET（如BMF60R12RB3或分立器件B3M040120Z）具有极低的反向恢复电荷和强健的体二极管 12。这使得它们能够完美胜任CCM图腾柱PFC中的高频开关角色，不仅解决了可靠性问题，还将开关频率从几十kHz提升至100kHz甚至更高，大幅减小了PFC电感的体积和重量 。

2.2.3 维也纳整流器（Vienna Rectifier）

在三相大功率充电桩（如直流快充桩）中，Vienna整流器是主流拓扑。它是一种三电平拓扑，开关管承受的电压仅为直流母线电压的一半。

选型策略：虽然Si MOSFET也能用于Vienna整流器，但随着充电桩电压等级向800V甚至1000V演进，采用1200V耐压的SiC二极管和SiC MOSFET成为了提升效率、简化散热设计的首选。基本半导体的B3M/B3D系列产品非常适合此类应用，其低电感设计有助于抑制高频开关带来的电压尖峰 。

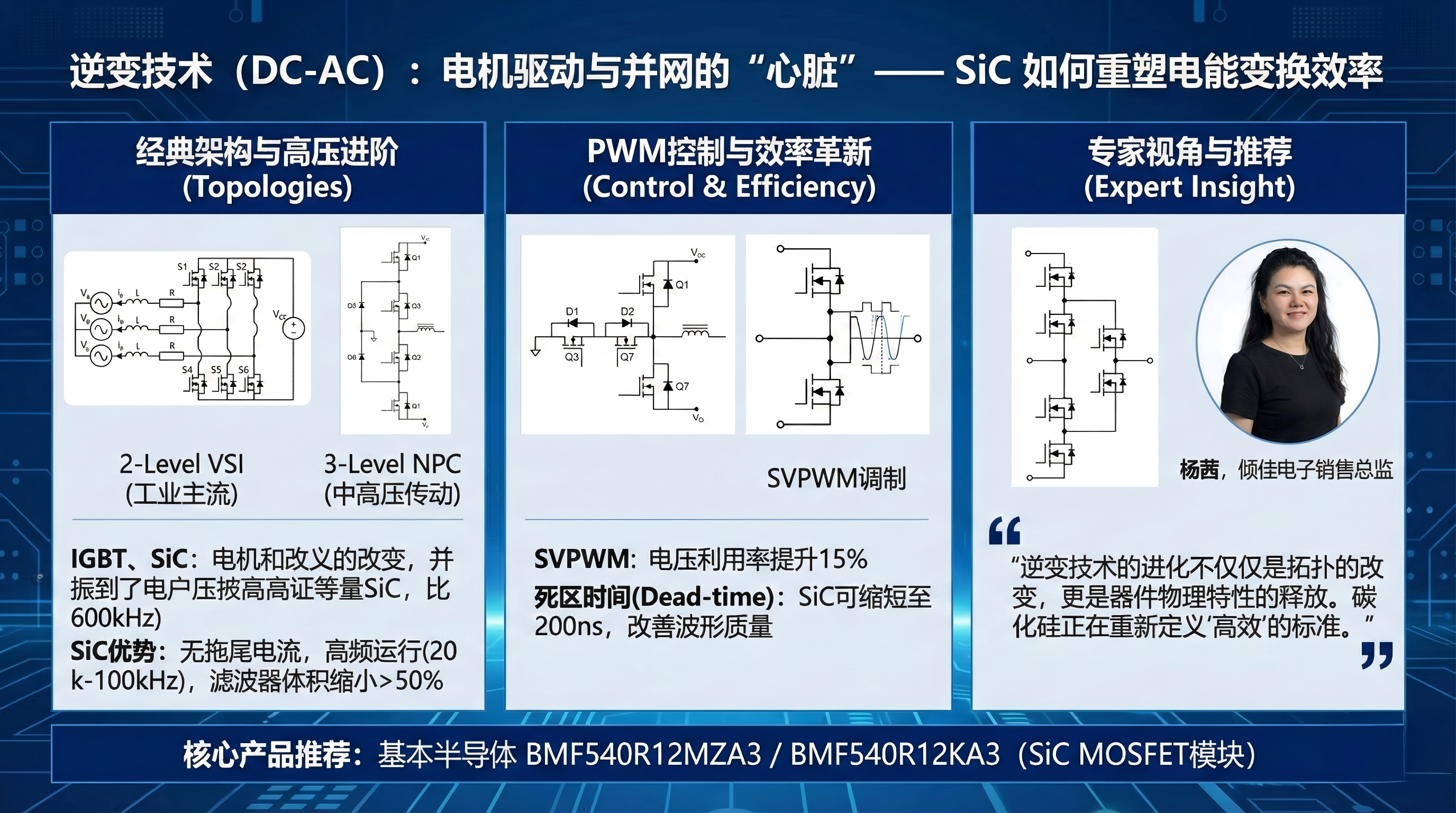

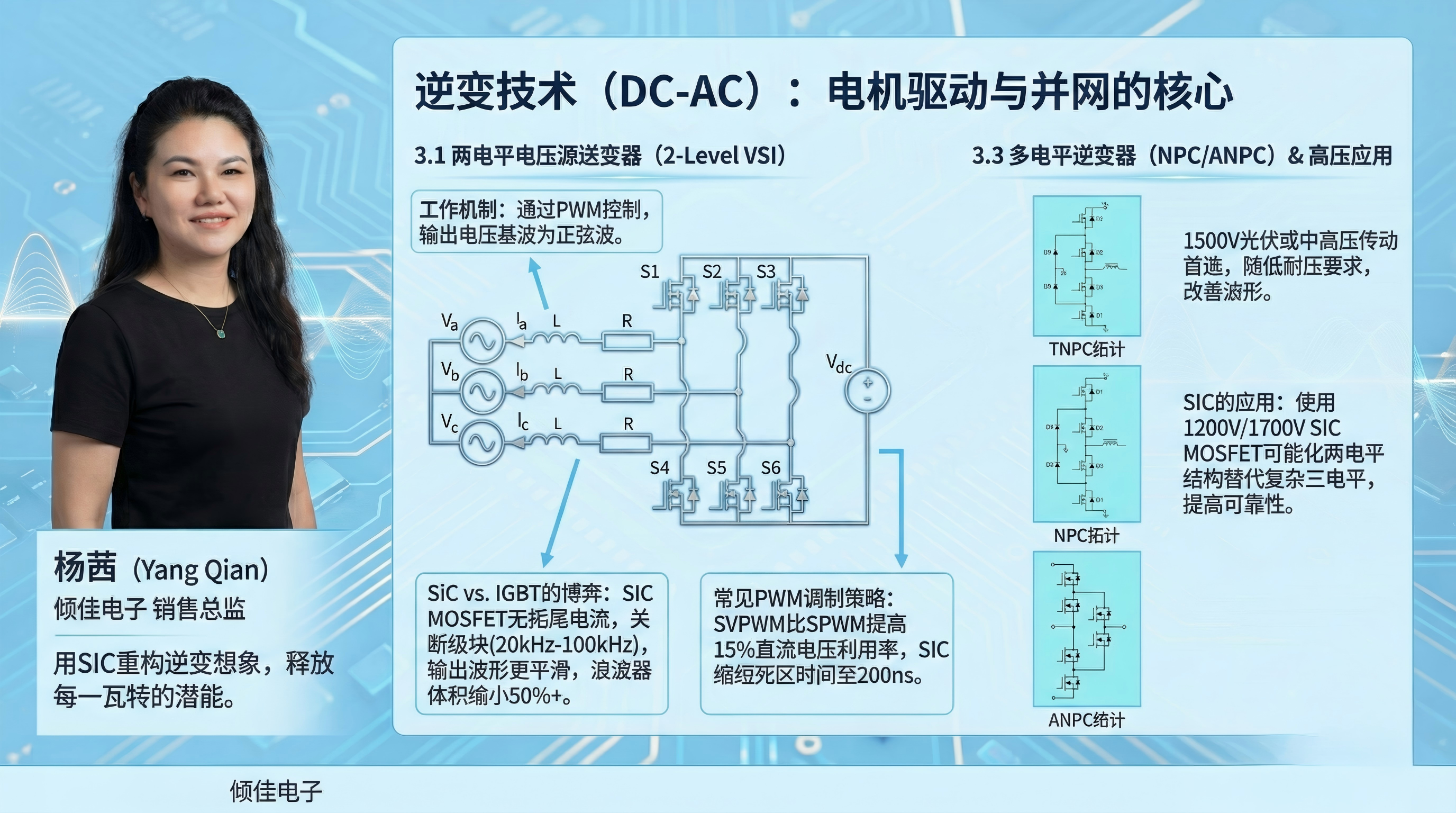

3. 逆变技术（DC-AC）：电机驱动与并网的核心

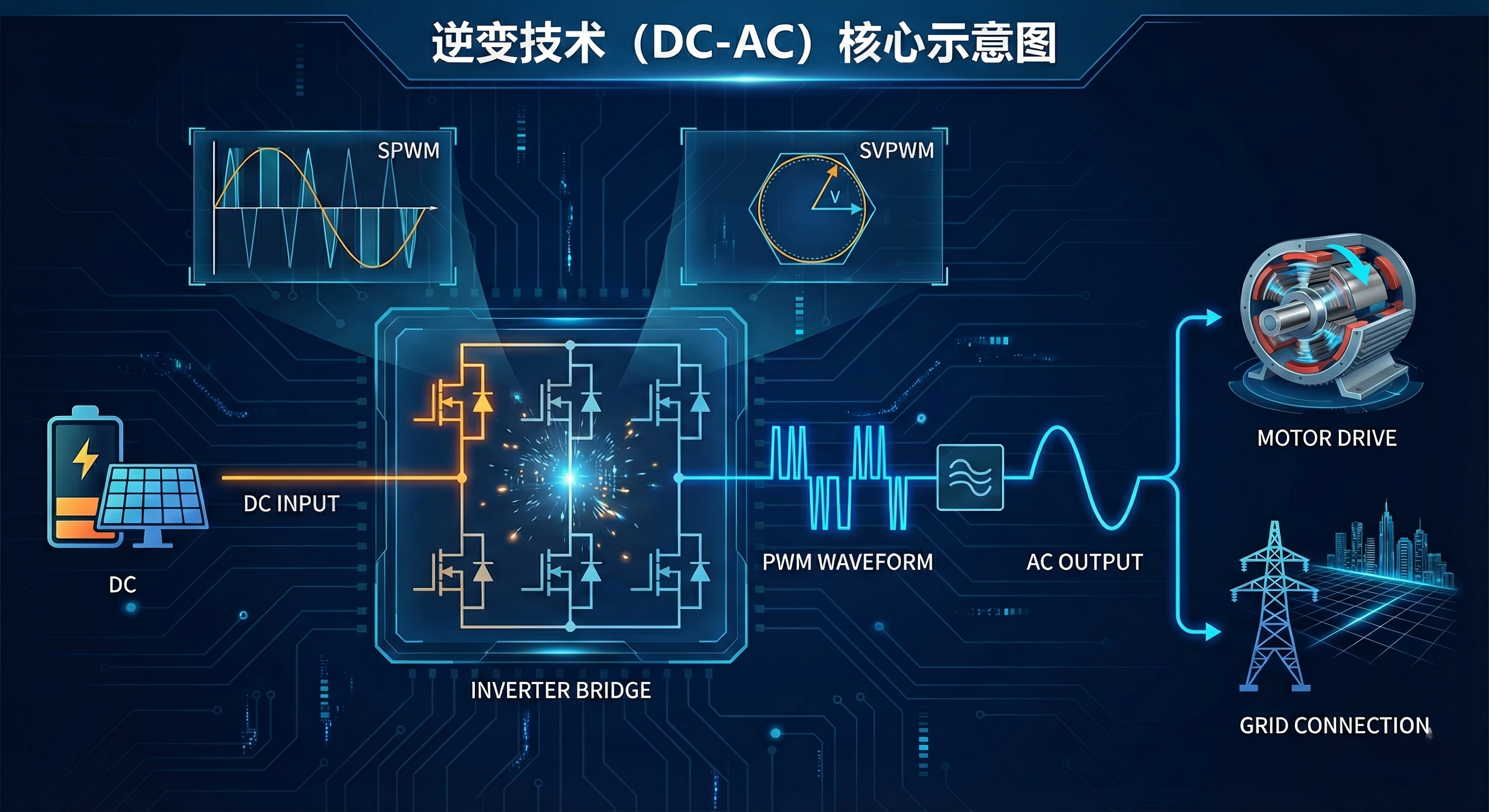

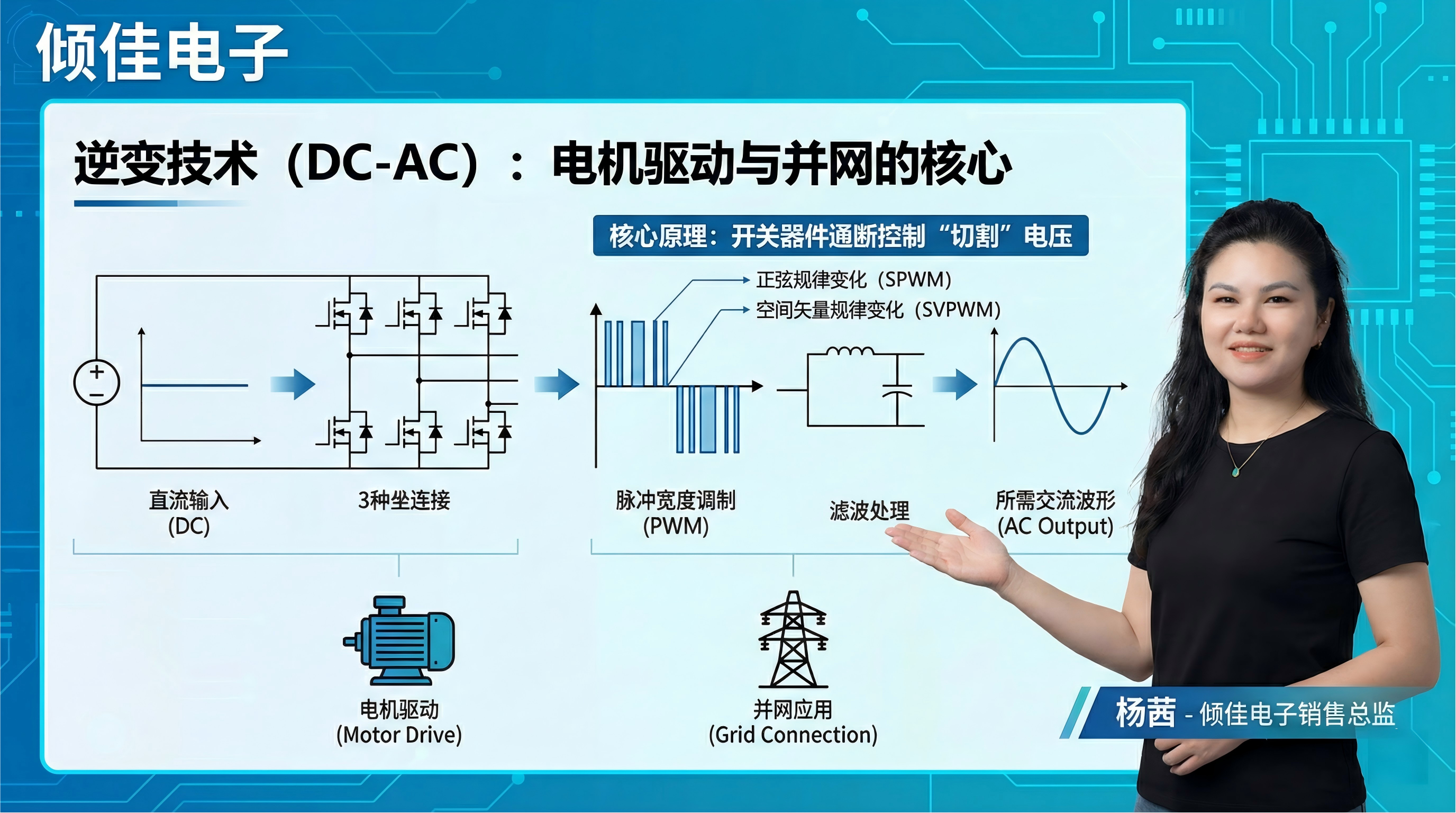

逆变是将直流电转换为交流电的过程，其核心在于通过开关器件的通断控制，将直流电压“切割”成一系列脉冲，这些脉冲的宽度按照正弦规律变化（SPWM）或按照空间矢量规律变化（SVPWM），经过滤波后即得到所需的交流波形 。

3.1 两电平电压源逆变器（2-Level VSI）

这是工业界应用最广泛的逆变拓扑，由三个桥臂组成，每个桥臂包含上、下两个开关管（半桥结构）。

工作机制：每个桥臂的中点输出电压只有两种状态：+Vdc​ 或 −Vdc​（或地）。通过PWM控制，输出电压的基波分量可以是任意频率和幅值的正弦波。

SiC vs. IGBT的博弈：

IGBT的局限：传统IGBT在关断时存在“拖尾电流”（Tail Current），这导致了显著的关断损耗（Eoff​）。为了控制热量，IGBT的开关频率通常被限制在4kHz-15kHz 4。这导致输出电流中含有大量低次谐波，需要庞大的输出滤波器（电感和电容），且电机噪音较大。

SiC的优势：SiC MOSFET是单极性器件，不存在拖尾电流，关断速度极快。以基本半导体的BMF540R12MZA3模块为例，其开关损耗极低，允许系统在20kHz-100kHz的频率下运行 。这不仅使得输出电流波形更加平滑（接近纯正弦波），大幅降低了电机的铁损和温升，还使得滤波器体积缩小了50%以上 。

3.2 常见PWM调制策略

正弦脉宽调制（SPWM） ：将正弦调制波与三角载波进行比较。方法简单，但直流电压利用率较低 。

空间矢量脉宽调制（SVPWM） ：将逆变器和电机看作一个整体，通过合成电压矢量来控制电机磁链。SVPWM比SPWM能提高15%的直流电压利用率，是高性能电机驱动（如EV牵引逆变器）的标准配置 。

死区时间（Dead-time）的影响：为了防止同一桥臂的上下管直通，必须设置死区时间。死区时间会导致输出电压畸变和转矩脉动。由于SiC MOSFET开关速度极快，所需的死区时间可以比IGBT短得多（例如从2us缩短至200ns），这显著改善了逆变器的控制精度和低速性能 。

3.3 多电平逆变器（NPC/ANPC）

在1500V光伏系统或中高压传动中，三电平（I型或T型）拓扑被广泛采用。它能输出三种电平状态（+Vdc​, 0, −Vdc​），降低了器件的耐压要求，并改善了输出波形质量。

SiC的应用：虽然多电平拓扑最初是为了解决硅器件耐压不足的问题，但在引入SiC后，设计可以简化。例如，使用1200V或1700V的SiC MOSFET（如BMF540R12KA3）构建的两电平逆变器，在某些应用中可以替代复杂的硅基三电平逆变器，从而减少器件数量、简化栅极驱动电路并提高可靠性 。

4. 电路拓扑与基本半导体产品的深度映射

为了实现销售转化，我们必须将电路拓扑与倾佳电子代理的具体产品进行精准匹配。以下是主要拓扑与基本半导体（BASiC）产品的对应关系分析。

4.1 半桥拓扑（Half-Bridge）

半桥是电力电子中最基本的构建单元，广泛应用于Buck、Boost、双向DC-DC以及组成全桥和三相桥。

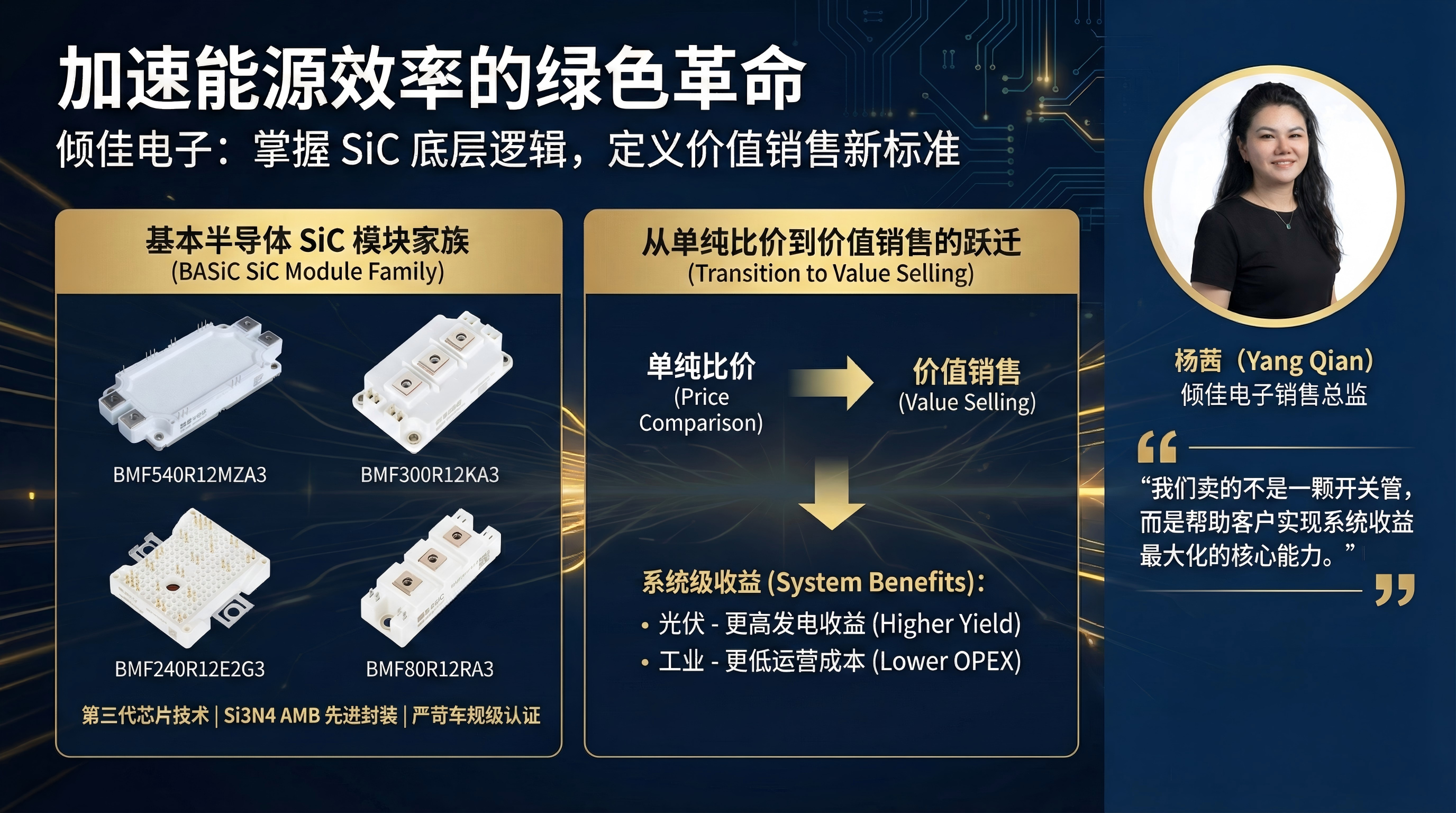

产品推荐：BMF540R12MZA3（Pcore™2 ED3封装）和 BMF240R12E2G3（Pcore™2 E2B封装）。

技术亮点与客户沟通：

低电感设计：BASiC的半桥模块采用了优化的内部布局，极大地降低了杂散电感（Stray Inductance）。在SiC的高速开关过程中（di/dt极高），低电感是抑制电压尖峰（V=L×di/dt）、保护器件不被击穿的关键 。

集成NTC：BMF240R12E2G3集成了NTC温度传感器，允许客户实时监控模块温度，这对于对可靠性要求极高的汽车级应用（如EV控制器）是必不可少的 12。

零反向恢复：BMF240R12E2G3内置了SiC肖特基二极管（SBD），实现了“零反向恢复”特性。这对于硬开关拓扑（如Buck/Boost）至关重要，因为它直接消除了开通时的电流过冲和损耗，而传统IGBT模块通常只反并联普通的快恢复二极管（FRD），损耗巨大 。

4.2 H桥（全桥）拓扑

由两个半桥组成，常用于单相光伏逆变器、隔离型DC-DC变换器（如DAB，双有源桥）以及焊机电源。

产品推荐：E1B封装系列（如BMF011MR12E1G3）和 34mm模块（如BMF80R12RA3）。

应用场景分析：在双向充电机（V2G）或储能变流器（PCS）中，能量需要双向流动。H桥拓扑配合SiC MOSFET的同步整流技术（利用MOSFET沟道反向导通，压降极低），可以实现双向的高效率。

数据支撑：实测数据显示，使用BMF80R12RA3（1200V, 15mΩ）构建的焊机H桥电路，在100kHz的高频下，整机效率仍可维持在98.68%的高位，而同等条件下的高速IGBT模块由于开关损耗过大，效率仅为97.10%，且频率难以提升 。

4.3 三相桥拓扑（2-Level）

由三个半桥组成，是电机驱动的标准配置。

产品推荐：BMF540R12KA3（62mm封装，540A）和 BMF540R12MZA3 。

替换IGBT的策略：62mm封装是工业界最通用的IGBT模块封装标准。BASiC推出的同封装SiC模块，使得客户可以在不改变散热器和机械结构的情况下，直接升级现有系统。

性能飞跃：在300A负载电流、6kHz开关频率的工况下仿真对比，采用BASiC SiC模块的逆变器效率高达99.53%，而IGBT方案仅为97.25%。这看似微小的百分比差异，意味着损耗降低了5倍以上（0.47% vs 2.75%），直接转化为散热系统成本的降低和系统寿命的延长 。

4.4 LLC谐振变换器

这是一种利用谐振现象实现软开关（ZVS/ZCS）的DC-DC拓扑，广泛用于数据中心电源和充电桩模块。

SiC的价值：虽然LLC实现了软开关，但在关断瞬间仍存在关断损耗。SiC MOSFET极快的关断速度（toff​）将这一损耗降至最低。此外，SiC的高频能力允许LLC工作在300kHz-500kHz，甚至MHz级别，从而大幅减小谐振电感和变压器的体积，实现极高的功率密度 。

5. 碳化硅功率器件的核心技术优势与数据实证

作为销售人员，不仅要讲“故事”，更要摆“数据”。以下基于基本半导体datasheet的深度解析，是我们应对客户技术质疑的有力武器。

5.1 超低导通电阻（RDS(on)​）与温度稳定性

硅IGBT存在一个固有的“膝电压”（VCE(sat)​，通常约1.5V-2.0V），这意味着即使在小电流下，也会产生显著的导通损耗。而SiC MOSFET呈现纯电阻特性。

数据实证：基本半导体的BMF540R12MZA3，其RDS(on)​典型值仅为2.2 mΩ（@25°C, VGS​=18V）。

应用价值：在电动汽车巡航或光伏逆变器早晚弱光发电等轻载工况下，SiC MOSFET的压降远低于IGBT，能显著提升全工况范围内的加权效率（如欧洲效率）。

高温表现：传统硅MOSFET的电阻随温度升高会急剧增加（通常增加2-3倍）。而BASiC的SiC MOSFET在175°C结温下，电阻仅增加到约3.8 mΩ（约1.7倍），表现出极佳的温度稳定性 。这允许客户在高温环境下更激进地使用器件，或缩小散热器体积。

5.2 极低的开关损耗

SiC MOSFET没有IGBT的少子积聚效应，因此不存在“拖尾电流”（Tail Current），关断过程几乎是瞬间完成的。

数据对比：在双脉冲测试中，BMF540R12MZA3的总开关损耗（Eon​+Eoff​）极低。以2.5kHz频率为例，在350A输出电流下，SiC模块的总损耗（含导通）为431W，而同规格IGBT模块（如富士2MB1800XNE120-50）损耗高达743W，英飞凌IGBT模块损耗为781W 12。

频率红利：低损耗使得SiC可以运行在IGBT无法企及的频率。仿真显示，当开关频率提升至20kHz时，IGBT模块因过热而失效（结温超过175°C），而SiC模块的结温仍控制在安全范围内（约141.9°C）。这意味着客户可以用SiC实现更高频的系统，从而节省昂贵的铜材和磁材成本。

5.3 优异的体二极管与反向恢复

基本半导体对SiC MOSFET的体二极管进行了特殊优化。

反向恢复电荷（Qrr​） ：BMF540R12MZA3的体二极管Qrr​仅为9.5 µC（@175°C, 540A），这比同级硅FRD低一个数量级 12。

实际意义：在图腾柱PFC或电机驱动的死区时间内，体二极管会续流。当主开关管再次开通时，低Qrr​意味着更小的反向恢复电流冲击，大幅降低了开通损耗和电磁干扰（EMI），简化了EMI滤波器的设计。

5.4 高可靠性材料体系：Si3​N4​ AMB

封装技术是决定功率模块寿命的关键。BASiC的工业级和车规级模块（如Pcore™2系列）广泛采用了**氮化硅（Si3​N4​）AMB（活性金属钎焊）**陶瓷基板 。

对比分析：

氧化铝（Al2​O3​） ：导热差（24 W/mK），机械强度低，多用于低端模块。

氮化铝（AlN） ：导热好（170 W/mK），但脆性大，抗弯强度低（350 MPa），容易在热冲击下开裂。

氮化硅（Si3​N4​） ：虽然导热系数（90 W/mK）略低于AlN，但其抗弯强度高达700 MPa，断裂韧性是AlN的2倍 。

客户价值：Si3​N4​的高强度允许基板做得更薄（如0.36mm），从而降低了热阻，使其综合散热性能接近AlN。更重要的是，在经历了1000次严苛的冷热冲击试验后，Si3​N4​基板不会像AlN或Al2​O3​那样发生铜层剥离，这对于主要应用在恶劣工况下的电动汽车和风电变流器来说，是保障15年以上使用寿命的核心优势 。

6. 产品与应用场景的精准对接

作为倾佳电子的销售，我们需要根据客户的具体应用场景，推荐最合适的BASiC产品。

6.1 固态变压器SST

这是SiC增长最快的市场。

SST级联模块：需处理数百千瓦的功率。推荐Pcore™2 模块（1200V/1700V, 60-900A）。

6.2 充电基础设施

超级快充桩（HPC） ：随着800V高压平台的普及，充电桩也需要向1000V+升级。

推荐产品：BMF540R12MZA3（1200V, 540A）。在高压低电流模式下，SiC的高效能显著减少电费支出，缩短运营商的投资回报周期（ROI）。基本半导体的SiC器件已入选“深圳市充电设施十大先锋应用”，这是极佳的成功案例 12。

6.3 光伏与储能（PV & ESS）

组串式逆变器：系统电压正向1500V演进。

推荐产品：E1B封装模块（适合高功率密度）和BMF80R12RA3（34mm模块）。在Boost MPPT电路中，SiC SBD和SiC MOSFET的组合是提升加权效率的标准答案 。

储能变流器（PCS） ：需要双向流动，BMF540R12MZA31200V, 540A ED3可以构建高效的H桥或三相桥，实现电池充放电的高效转换。

6.4 工业电源与电机驱动

应用特点：追求高可靠性和性价比。

推荐产品：34mm和62mm工业标准封装模块。这些模块的管脚定义与主流IGBT模块兼容，客户可以以最小的PCB改动成本完成“Si to SiC”的升级，直接获得节能和温升降低的收益 。

7. 栅极驱动设计的关键提示

销售SiC器件不仅仅是卖芯片，还需要关注客户的驱动设计，因为SiC MOSFET比IGBT更“娇贵”。

驱动电压：SiC MOSFET通常需要+18V的开通电压以获得低RDS(on)​，以及-5V的关断电压以防止误导通。这与IGBT常用的+15V/-8V不同，需提醒客户调整电源设计 。

米勒效应与串扰：由于SiC开关速度极快（dv/dt>50V/ns），极易通过米勒电容（Cgd​）在栅极产生干扰电压，导致上下管直通。

解决方案：强烈推荐客户配套使用基本半导体的BTD25350系列隔离驱动芯片。该芯片集成了**米勒钳位（Miller Clamp）**功能，能在关断期间将栅极低阻抗钳位到负压，有效防止误导通，确保系统安全 。

8. 总结与展望

电力电子行业正处于从硅向碳化硅转型的关键十年。对于倾佳电子而言，我们手中的基本半导体SiC产品线，凭借其第三代芯片技术、先进的Si3​N4​封装工艺以及完善的车规级认证，已具备了与国际一线品牌同台竞技的实力。

通过掌握整流与逆变的拓扑原理，理解SiC在效率、频率和热管理上的底层逻辑，我们的销售团队将能够从单纯的“比价”模式中跳脱出来，转向“价值销售”。我们卖的不是一颗开关管，而是帮助客户实现更好的系统收益、更高的发电收益（光伏）和更低的运营成本（工业）的核心能力。让我们携手共同加速这一场能源效率的绿色革命。

附录：关键数据速查表（基于BASiC Datasheets）

关键参数	BMF540R12MZA3	BMF240R12E2G3	BMF80R12RA3	应用优势
封装形式	Pcore™2 ED3 (62mm)	Pcore™2 E2B	34mm Half-Bridge	覆盖主流工业与汽车标准
电压等级	1200V	1200V	1200V	满足800V平台及工业480V电网需求
额定电流	540A (@90°C)	240A (@80°C)	80A (@80°C)	覆盖从中功率到兆瓦级应用
RDS(on)​ (Typ.)	2.2 mΩ	5.5 mΩ	15 mΩ	极低导通损耗，优于同级IGBT
栅极阈值 VGS(th)​	2.7V	4.0V	2.7V	高阈值设计，抗干扰能力强
绝缘电压	3400V AC	3000V AC	3000V AC	符合安规要求
特殊功能	优化体二极管	集成SBD (零反向恢复)	铜基板	针对不同拓扑优化性能
主要目标	储能、重型牵引	工商业储能PCS、SST	焊机、感应加热	全场景覆盖
