一文读懂X电容与Y电容的核心差异

      在电子电路设计中，安规电容是保障设备安全与电磁兼容性（EMC）的关键元件。这类电容不仅具备常规电容的储能特性，更重要的是在失效时能避免对人体造成触电风险，因此被广泛应用于开关电源的输入接口处。安规电容并非单一类型，主要分为 X 电容和 Y 电容两大类别。

一、应用场景：功能定位的核心差异

      X 电容的核心功能是抑制差模干扰和实现阻容降压，其电容容量通常为微法级，其中 X2 电容因性价比优势应用最广。在实际电路中，X 电容的典型用法有两种：一是跨接在开关电源的输入线路之间，直接抵消相线与中性线之间的差模干扰，从而改善设备的 EMC 性能；二是与电阻并联后串联在电源输入端，利用电容的容抗特性实现阻容降压，这种方案在低功耗设备中尤为常见。

      Y 电容则专注于抑制共模干扰，容量多为纳法级，Y1 电容是目前的主流选择。它的应用呈现出明显的 “成对出现” 特征：一方面，成对的 Y 电容常出现在电源输入接口处，共同削弱相线与地线、中性线与地线之间的共模干扰；另一方面，Y 电容会跨接在开关电源的初次级地之间，将次级电路的共模干扰通过电容旁路至初级地，大幅减少流经大地的干扰电流，显著提升设备的电磁干扰EMI表现。

二、安全等级：电气隔离的严格划分

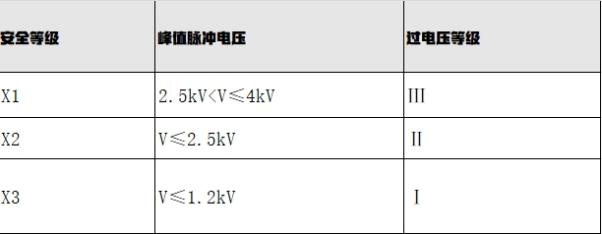

      X 电容的安全等级按耐压能力和应用场景分为 X1、X2、X3 三级。其中，X1 电容适用于高压场合，能承受2.5kV 至 4kV 之间的脉冲电压；X2 电容则是民用设备的首选，脉冲耐压小于 2.5kV ；X3 电容的耐压较低，仅适用于 1.2kV 以下的电路。

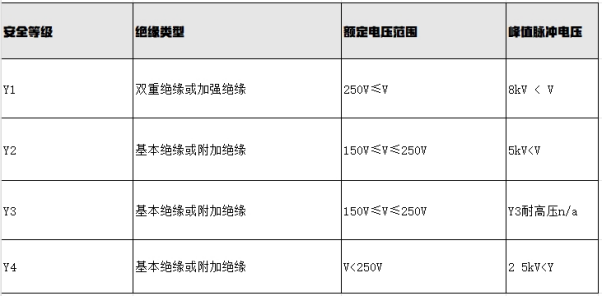

      Y 电容的等级划分更细致，包括 Y1 至 Y4 四级。Y1 电容具备最强的绝缘性能，可用于跨接一次侧与二次侧的电路，脉冲耐压达 8kV；Y2 电容则常用于普通设备的初级与次级隔离，脉冲耐压为 5kV；Y3、Y4 电容因耐压较低，仅在特定低压场景中使用。在常规设计中，X2 与 Y1 电容凭借均衡的性能成为大多数设备的默认选择。

三、关键参数：选型的核心依据

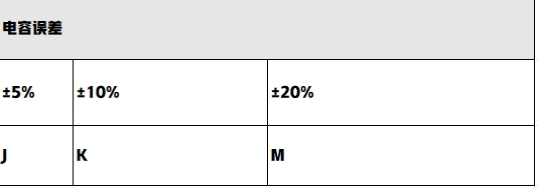

      选型时需重点关注四个参数：安全等级需匹配设备的技术标准，例如医疗设备可能要求更高等级的 X1/Y1 电容；额定电压通常标注为交流耐压（如 275VAC、310VAC），代表长期工作的电压上限，同时其直流耐压需满足 5 秒内无异常；电容值的标注方式与普通电容一致（如 “103” 表示 10nF），需根据干扰抑制需求计算确定；误差范围则多为 ±10%（K 级），高精度场景可选用 ±5%（J 级）。

四、认证标准：全球市场的准入门槛

      所有安规电容必须通过严格的安全认证，常见标准包括中国 CQC、美国 UL、欧盟 ENEC、德国 VDE 等。这些认证不仅考核电容的电气性能，更重点验证其失效后的安全性，例如短路时是否会引发火灾或触电风险。正规厂商的产品会同时标注多个认证标志，以满足全球不同市场的准入要求。

      综上，X 电容与 Y 电容虽同属安规电容，但在干扰抑制类型、安全等级和应用场景上存在显著差异。设计时需根据电路的干扰特性、安全要求和认证标准，合理选择电容类型与参数，才能在保障设备安全的同时，实现最优的电磁兼容性能。
