经典 PLC 程序(4) - 消音按钮

当设备出现故障，PLC控制蜂鸣器发声和报警灯闪烁。操作员听到/看到报警后，按下消音按钮，蜂鸣器暂时停止发声，报警灯常亮，直到故障排除后报警灯才熄灭。



 控制逻辑与硬件接线

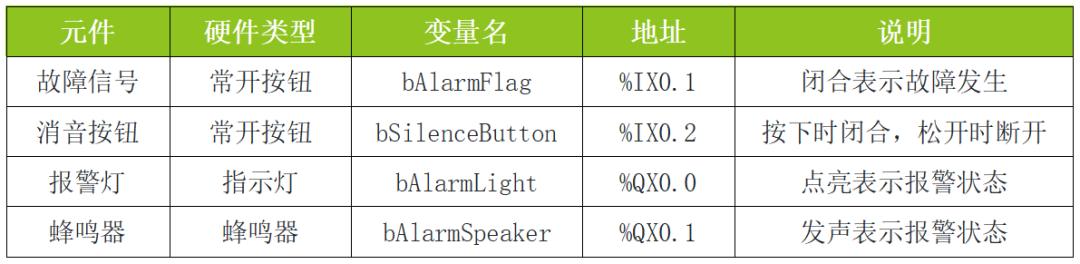

1. 硬件元件

IO 地址根据实际情况设置，PC 模拟不影响功能。

2. 核心逻辑

• 当故障信号闭合时，报警灯点亮，蜂鸣器发声。
• 当消音按钮按下时，蜂鸣器停止发声，报警灯保持点亮状态。
• 蜂鸣器在消音按钮按下后，延时一段时间（如 30 秒）后重新发声，提醒操作员故障仍然存在。
• 当故障信号断开时，报警灯熄灭，蜂鸣器停止发声。

 使用 AWPLC 实现消音按钮程序

AWPLC 目前支持 梯形图、AWBlock 和 ST语言三种编程，下面用这三种编程语言分别实现延时启动和停止控制逻辑。

1. 梯形图

2. AWBlock

3. ST
