ProfiNet转DeviceNet模块：现代食品包装1500产线堡盟FHDK 10P6101编码器实时通讯案例

一、案例背景：数字化升级中的通信壁垒

在现代食品与包装行业的智能化转型浪潮中，某国际知名食品包装企业面临着生产线数字化升级的关键挑战。该企业的高速包装线上，核心灌装工位采用德国堡盟FHDK 10P6101系列高精度绝对值编码器，用于实时监测灌装阀的精确旋转位置，确保每瓶产品的灌装精度达到±0.5ml的行业领先水平。然而，在生产线整体升级为西门子S7-1500 PLC控制平台后，原有的DeviceNet网络设备与新的ProfiNet架构之间产生了严重的通信障碍。

该编码器作为DeviceNet从站设备，通过总线输出24位高分辨率位置数据和设备状态信息，是实现精准灌装控制的核心传感器。主控制系统采用西门子S7-1500 PLC，搭载最新的ProfiNet通信协议，构建了全厂数字化管理平台。两种不同时代的工业通信协议如同语言不通的两个系统，直接对接完全不可能。

 二、项目痛点分析

1. 技术代沟显著：堡盟编码器采用的DeviceNet协议属于现场总线技术，而西门子S7-1500 PLC主要支持ProfiNet工业以太网，两种协议在物理层、数据链路层和应用层均不兼容。

2. 数据采集断层：编码器每秒产生的数千个位置数据点无法传输至主控制系统，导致灌装精度控制从闭环降级为开环，直接影响产品质量稳定性。

3. 系统冗余复杂：为读取编码器数据，不得不保留旧的DeviceNet主站控制器，形成"系统嵌套系统"的复杂架构，增加了故障点和维护难度。

4. 实时性难以保证：通过中间控制器转发的数据存在毫秒级延迟，对于高速灌装生产线（速度达300瓶/分钟）而言，这种延迟直接影响控制精度。

5. 扩展性受限：生产线后续计划增加更多的传感器和执行器，但通信协议的不统一严重制约了系统的可扩展性。

 三、远创智控YC-DNTM-PN协议转换网关功能解析

远创智控YC-DNTM-PN协议转换网关作为专业的工业网关设备，在本次项目中发挥了关键作用。这款智能网关具备以下核心功能：

 3.1 协议转换能力

- 双向透明转换：实现ProfiNet与DeviceNet协议的双向实时转换

- 数据映射自由配置：支持用户自定义数据映射关系，最大支持1440字节的输入输出数据交换

- 实时性能保障：转换延迟小于2ms，满足高速包装线的实时性要求

 3.2 数据采集器功能

- 多设备支持：单个网关最多支持63个DeviceNet从站设备

- 数据预处理：支持数据过滤、格式转换、异常报警等边缘计算功能

- 诊断信息完整：提供完整的网络诊断和设备状态监控

 3.3 系统集成特性

- 即插即用：提供标准的GSDML文件，可直接在TIA Portal中导入配置

- 灵活拓扑：支持星型、树型和线性多种网络拓扑结构

- 工业级设计：-20℃至70℃工作温度范围，IP20防护等级

 四、解决方案与系统拓扑

 4.1 系统拓扑架构

 4.2 实施过程详解

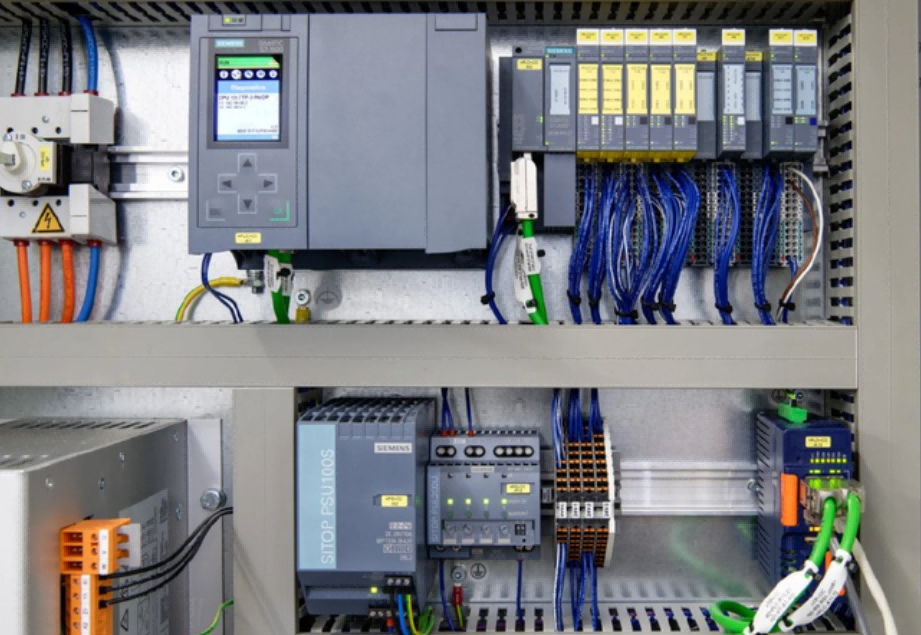

第一步：硬件安装与连接

- 将YC-DNTM-PN网关安装在控制柜DIN导轨上

- 网关的DeviceNet接口通过标准接头连接编码器总线

- ProfiNet接口通过工业网线接入S7-1500 PLC的交换机

第二步：软件配置

1. DeviceNet侧配置：

   - 使用网关配套软件扫描网络，自动识别堡盟编码器

   - 设置DeviceNet网络参数：波特率500Kbps，节点地址分配

   - 配置编码器的I/O数据格式，提取位置值和状态信息

2. ProfiNet侧配置：

   - 在TIA Portal V17中导入网关的GSDML文件

   - 将网关添加为ProfiNet IO设备，分配设备名称和IP地址

   - 根据编码器数据量配置输入模块（4字节输入）

第三步：数据映射设置

- 建立编码器数据到ProfiNet地址的映射关系：

  编码器位置值（32位） → ProfiNet输入地址IW256-IW259

  编码器状态字（16位） → ProfiNet输入地址IW260

  设备诊断信息 → ProfiNet输入地址IW262-IW265

第四步：PLC编程

- 在S7-1500中直接读取映射后的地址数据

- 实现基于编码器反馈的闭环控制算法

- 添加数据校验和异常处理程序

第五步：系统调试

- 在线监控数据通讯状态

- 测试不同工况下的通讯稳定性

- 优化网关参数配置

五、应用效果对比分析

 六、行业应用前景展望

 6.1 主流应用行业推荐

新能源锂电池制造

- 极片轧制、卷绕工序需要大量高精度编码器

- 不同设备品牌协议各异，协议转换网关实现统一数据采集

- 实时数据用于张力控制、质量追溯，提升电池一致性

智能物流仓储

- 堆垛机定位、穿梭车导航依赖多种总线编码器

- 工业网关实现多协议设备统一接入WCS系统

- 提升仓储作业精度和效率

 6.2 新兴行业机会

农业自动化

- 智能灌溉、精准施肥设备的数据采集

- 田间设备的无线物联网网关应用

- 实现农业生产的数字化管理

医疗设备制造

- 高精度医疗设备的位置反馈和控制

- 多传感器数据融合的数据采集器需求

- 符合医疗行业严格的质量追溯要求

 七、技术总结与展望

本次项目的成功实施证明，远创智控YC-DNTM-PN作为专业的协议转换网关，在解决工业现场协议异构问题上具有显著优势。这款工业网关不仅实现了ProfiNet与DeviceNet的无缝对接，更重要的是：

1. 保护现有投资：无需更换昂贵的堡盟编码器，充分利用现有设备价值

2. 提升系统性能：通过降低通信延迟，显著提高了控制精度

3. 简化系统架构：消除了冗余控制系统，降低了维护复杂度

4. 支持未来扩展：网关的物联网网关特性为未来云平台接入预留了接口

在工业4.0和智能制造的大背景下，这类智能网关设备将发挥越来越重要的作用。它们不仅是协议转换的桥梁，更是数据采集、边缘计算、云边协同的关键节点。随着5G、人工智能、数字孪生等新技术的融合应用，未来的工业网关将向以下方向发展：

对于食品包装行业而言，这种技术方案的成功应用，不仅解决了眼前的通信难题，更为整个行业的数字化转型提供了可复制、可推广的实践路径。随着技术的不断成熟和成本的持续下降，协议转换网关将成为工业企业智能化改造的标准配置，助力中国制造业向高质量、高效率、高智能的方向持续迈进。

项目价值总结：通过YC-DNTM-PN网关的实施，企业不仅解决了具体的技术问题，更重要的是建立了一套可扩展的数字化基础设施。这种以工业网关为核心的解决方案，体现了"小改动、大收益"的工程智慧，为传统制造业的智能化升级提供了宝贵经验。在数字化转型的道路上，选择合适的物联网网关和数据采集器，往往能够起到事半功倍的效果。

《具体内容配置过程及其他相关咨询请与武工留言交流》
